ESP32 - Türöffnung E-Mail-Benachrichtigung

In diesem Tutorial lernen wir, wie man einen ESP32 verwendet, um E-Mail-Benachrichtigungen zu senden, wenn eine Tür geöffnet wird. Dieser umfassende Leitfaden behandelt den Einrichtungsprozess, die benötigten Komponenten sowie Schritt-für-Schritt-Anweisungen zur Integration eines ESP32 mit einem Türsensor und einem E-Mail-Dienst. Sichern Sie Ihr Zuhause und bleiben Sie informiert mit Echtzeit-Benachrichtigungen, die direkt in Ihren Posteingang gesendet werden – dank ESP32.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Türsensor
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Türsensor und Gmail

Wir haben spezielle Tutorials zum Türsensor und zu Gmail. Jedes Tutorial enthält detaillierte Informationen und eine Schritt-für-Schritt-Anleitung zur PIN-Belegung, zum Funktionsprinzip, zur Verdrahtung mit dem ESP32 und zum ESP32-Code… Erfahren Sie mehr darüber unter den folgenden Links:

ESP32 - Door Sensor tutorial
ESP32 - Gmail tutorial

Verdrahtungsdiagramm zwischen Türsensor und ESP32

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-door-open-email-notification */ #include <WiFi.h> #include <ESP_Mail_Client.h> #define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT #define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT // the sender email credentials #define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT #define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password #define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT #define SMTP_HOST "smtp.gmail.com" #define SMTP_PORT 587 #define DOOR_SENSOR_PIN 19 // ESP32 pin GPIO19 connected to door sensor's pin int door_state; // current state of door sensor int prev_door_state; // previous state of door sensor SMTPSession smtp; void setup() { Serial.begin(9600); WiFi.begin(WIFI_SSID, WIFI_PASSWORD); Serial.print("Connecting to Wi-Fi"); while (WiFi.status() != WL_CONNECTED) { Serial.print("."); delay(300); } Serial.println(); Serial.print("Connected with IP: "); Serial.println(WiFi.localIP()); Serial.println(); pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode door_state = digitalRead(DOOR_SENSOR_PIN); // read state } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == LOW && door_state == HIGH) { // state change: LOW -> HIGH Serial.println("The door is opened"); String subject = "Email Notification from ESP32"; String textMsg = "This is an email sent from ESP32.\n"; textMsg += "Your door is opened"; gmail_send(subject, textMsg); } else if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door is closed"); } } void gmail_send(String subject, String textMsg) { // set the network reconnection option MailClient.networkReconnect(true); smtp.debug(1); smtp.callback(smtpCallback); Session_Config config; // set the session config config.server.host_name = SMTP_HOST; config.server.port = SMTP_PORT; config.login.email = SENDER_EMAIL; config.login.password = SENDER_PASSWORD; config.login.user_domain = F("127.0.0.1"); config.time.ntp_server = F("pool.ntp.org,time.nist.gov"); config.time.gmt_offset = 3; config.time.day_light_offset = 0; // declare the message class SMTP_Message message; // set the message headers message.sender.name = F("ESP32"); message.sender.email = SENDER_EMAIL; message.subject = subject; message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL); message.text.content = textMsg; message.text.transfer_encoding = "base64"; message.text.charSet = F("utf-8"); message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low; // set the custom message header message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>")); // connect to the server if (!smtp.connect(&config)) { Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str()); return; } if (!smtp.isLoggedIn()) { Serial.println("Not yet logged in."); } else { if (smtp.isAuthenticated()) Serial.println("Successfully logged in."); else Serial.println("Connected with no Auth."); } // start sending Email and close the session if (!MailClient.sendMail(&smtp, &message)) Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str()); } // callback function to get the Email sending status void smtpCallback(SMTP_Status status) { // print the current status Serial.println(status.info()); // print the sending result if (status.success()) { Serial.println("----------------"); Serial.printf("Email sent success: %d\n", status.completedCount()); Serial.printf("Email sent failed: %d\n", status.failedCount()); Serial.println("----------------\n"); for (size_t i = 0; i < smtp.sendingResult.size(); i++) { // get the result item SMTP_Result result = smtp.sendingResult.getItem(i); Serial.printf("Message No: %d\n", i + 1); Serial.printf("Status: %s\n", result.completed ? "success" : "failed"); Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str()); Serial.printf("Recipient: %s\n", result.recipients.c_str()); Serial.printf("Subject: %s\n", result.subject.c_str()); } Serial.println("----------------\n"); // free the memory smtp.sendingResult.clear(); } }

Schnelle Schritte

Falls dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie sich [wie Sie die ESP32-Umgebung in der Arduino IDE einrichten] an.
Installieren Sie den Türsensor an Ihrer Tür.
Verbinden Sie das ESP32-Board mit dem Türsensor.
Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino-IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Öffnen Sie den Library Manager, indem Sie auf das Symbol Library Manager in der linken Navigationsleiste der Arduino IDE klicken.
Suchen Sie ESP Mail Client, und finden Sie anschließend den ESP Mail Client, der von Mobizt erstellt wurde.
Klicken Sie auf die Install-Schaltfläche, um die ESP Mail Client-Bibliothek zu installieren.

Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Ändere die WiFi-Informationen (SSID und Passwort) im Code auf deine, indem du zwei Konstanten WIFI_SSID und WIFI_PASSWORD änderst
Ändere die Absender-E-Mail-Adresse und das Passwort im Code auf deine, indem du zwei Konstanten SENDER_EMAIL und SENDER_PASSWORD änderst
Ändere die Empfänger-E-Mail im Code auf deine, indem du zwei Konstanten RECIPIENT_EMAIL änderst. Die Empfänger-E-Mail kann dieselbe wie die Absender-E-Mail sein

※ Notiz:

Absender-E-Mail MUSS Gmail sein
Absender-Passwort ist das App-Passwort, das du im vorherigen Schritt erhalten hast
Empfänger-E-Mail-Adresse kann jede Art von E-Mail sein

Klicken Sie in der Arduino-IDE auf die Hochladen-Schaltfläche, um Code auf ESP32 hochzuladen
Öffnen Sie den seriellen Monitor
Öffnen Sie die Tür
Überprüfen Sie das Ergebnis im seriellen Monitor

COM6

Send

The door is opened #### Email sent successfully > C: Email sent successfully ---------------- Message sent success: 1 Message sent failed: 0 ---------------- Message No: 1 Status: success Date/Time: May 27, 2024 04:42:50 Recipient: xxxxxx@gmail.com Subject: Email Notification from ESP32 ----------------

Autoscroll Show timestamp

Clear output

9600 baud

Newline

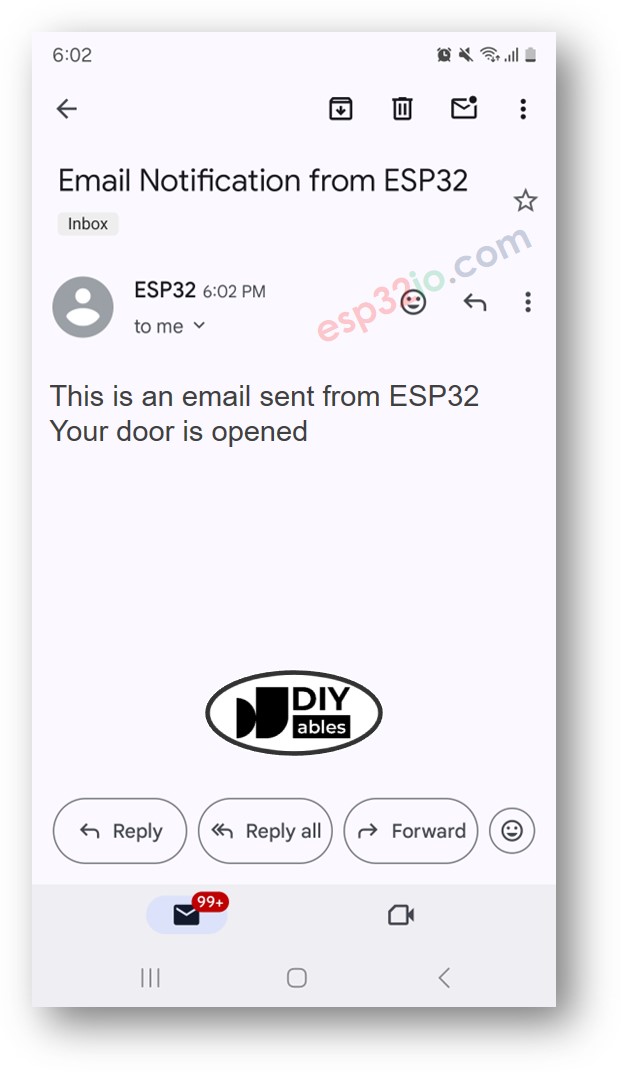

Überprüfen Sie das E-Mail-Postfach des Empfängers. Sie erhalten eine E-Mail, wie unten dargestellt:
