In diesem Tutorial lernen wir, wie man ein RFID-basiertes Türschloss-System mit einem ESP32, einem RC522 RFID-Lesegerät und einem Solenoidschloss herstellt.
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über RFID/NFC RC522-Modul und Solenoidschloss
Nicht vertraut mit dem RFID/NFC RC522-Modul und dem Solenoid-Türschloss – einschließlich ihrer Pinbelegung, Funktionen und Programmierung? Erkunden Sie unten umfassende Tutorials zu diesen Themen:

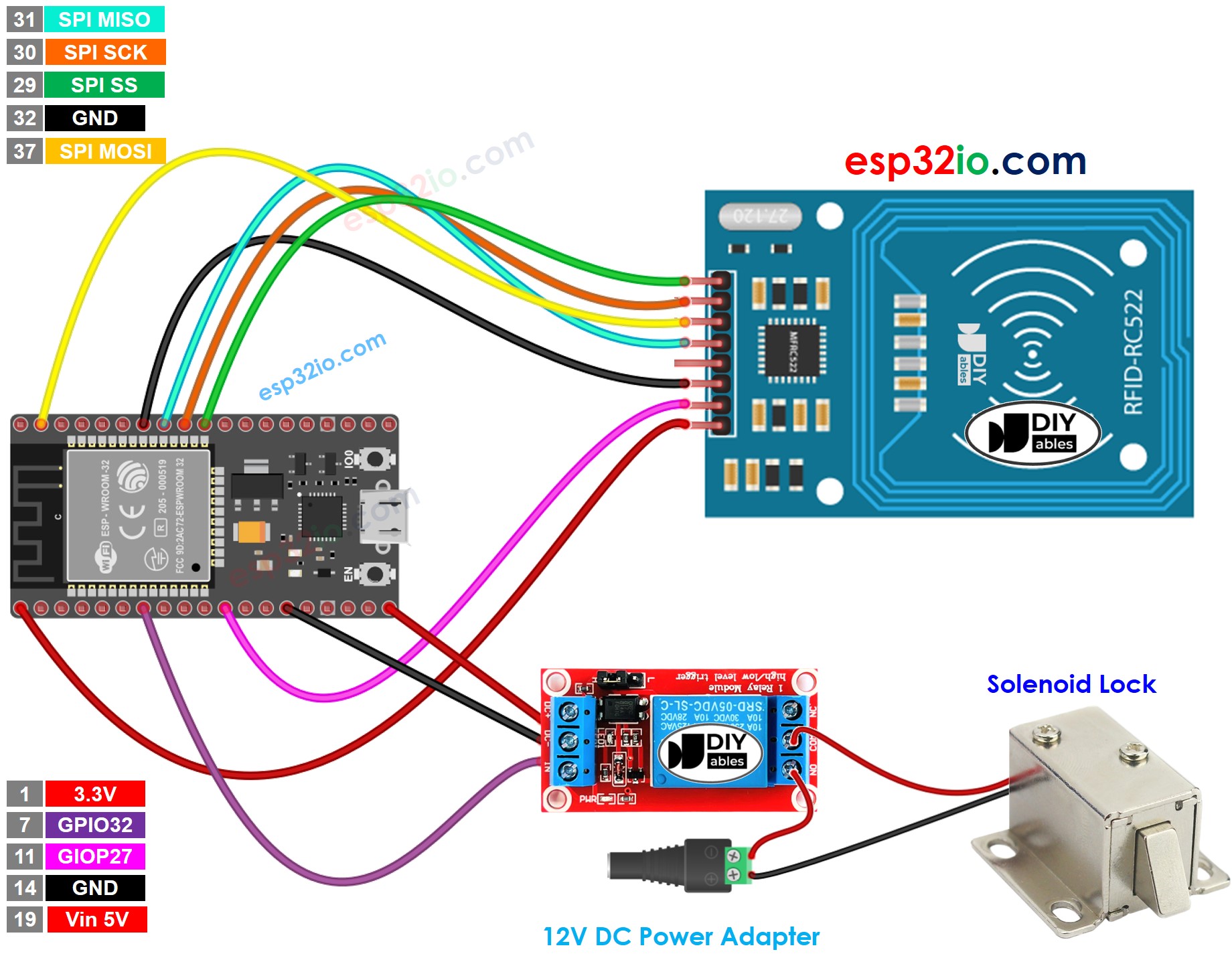

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.
※ Notiz:
Die Reihenfolge der Pins kann je nach Hersteller variieren. Verwenden Sie IMMER die auf dem Modul aufgedruckten Beschriftungen. Das obige Bild zeigt die Pinbelegung der Module des Herstellers DIYables.
ESP32-Code - ein einzelnes RFID-Tag
/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rfid-solenoid-lock*/#include <SPI.h>#include <MFRC522.h>#define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 controls the solenoid lock via therelayMFRC522 rfid(SS_PIN, RST_PIN);byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF};voidsetup() {Serial.begin(9600);SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => lockedSerial.println("Tap RFID Tag on reader");}voidloop() {if (rfid.PICC_IsNewCardPresent()) { // new tag is availableif (rfid.PICC_ReadCardSerial()) { // NUID has been readedMFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) {Serial.println("Authorized Tag");digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlockeddelay(2000);digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked }else {Serial.print("Unauthorized Tag:");for (int i = 0; i < rfid.uid.size; i++) {Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");Serial.print(rfid.uid.uidByte[i], HEX); }Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } }}
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino-IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Da die UID normalerweise nicht auf dem RFID-Tag gedruckt wird, besteht der erste Schritt, den wir tun müssen, darin, die UID des Tags herauszufinden. Dies kann durch Folgendes erfolgen:
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den ESP32 hochzuladen.
Öffnen Sie den seriellen Monitor.
Halten Sie einen RFID-Tag an das RFID-RC522-Modul.
Lesen Sie die UID im seriellen Monitor aus.
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Unauthorized Tag: 51 3D C1 AC
Ln 11, Col 1
ESP32 Dev Module on COM15
2
Nachdem Sie eine UID erhalten haben:
Aktualisiere die UID in Zeile 18 des obigen Codes. Zum Beispiel ändere byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; auf byte authorizedUID[4] = {0x51, 0x3D, 0xC1, 0xAC};.
Lade den Code erneut auf den ESP32 hoch.
Halte einen RFID-Tag an das RFID-RC522-Modul.
Siehe Ausgabe im Serial Monitor.
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag
Ln 11, Col 1
ESP32 Dev Module on COM15
2
Berühren Sie ein weiteres RFID-Tag am RFID-RC522-Modul
Siehe Ausgabe im seriellen Monitor
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag
Unauthorized Tag: 5D 11 1A D3
Ln 11, Col 1
ESP32 Dev Module on COM15
2
ESP32-Code - Mehrere RFID-Tags
Wir können mehrere RFID-/NFC-Tags zulassen, um das Solenoidschloss zu aktivieren. Der unten stehende Code verwendet zwei Tags als Beispiel.
/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rfid-solenoid-lock*/#include <SPI.h>#include <MFRC522.h>#define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 controls the solenoid lock via therelayMFRC522 rfid(SS_PIN, RST_PIN);byte authorizedUID1[4] = {0x51, 0x3D, 0xC1, 0xAC};byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; voidsetup() {Serial.begin(9600);SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => lockedSerial.println("Tap RFID Tag on reader");}voidloop() {if (rfid.PICC_IsNewCardPresent()) { // new tag is availableif (rfid.PICC_ReadCardSerial()) { // NUID has been readedMFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) {Serial.println("Authorized Tag 1");digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlockeddelay(2000);digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked }elseif (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) {Serial.println("Authorized Tag 2");digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlockeddelay(2000);digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked }else {Serial.print("Unauthorized Tag:");for (int i = 0; i < rfid.uid.size; i++) {Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");Serial.print(rfid.uid.uidByte[i], HEX); }Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } }}
Führen Sie ähnliche Schritte wie oben aus und halten Sie dann nacheinander jedes RFID-Tag gegen das RFID-RC522-Modul. Das Ergebnis im seriellen Monitor ist unten zu sehen:
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag 2
Authorized Tag 1
Ln 11, Col 1
ESP32 Dev Module on COM15
2
Video Tutorial
Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
