ESP32 - Steuert das Heizelement

Dieses Tutorial erklärt dir, wie du den ESP32 verwendest, um ein Heizelement zu steuern. Basierend auf diesem Tutorial lernst du in einem anderen Tutorial, wie man ein Heizsystem baut.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Heizelement
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das Heizelement

Pinbelegung

Das Heizelement hat normalerweise zwei Pins:

Positiver (+) Pin (rot): muss mit einer 12-V-Gleichspannungsversorgung verbunden werden
Negativer (-) Pin (schwarz): muss mit der Masse der Gleichspannungsversorgung verbunden werden

So steuern Sie das Heizelement

Wenn das 12-V-Heizelement von einer 12-V-Stromversorgung betrieben wird, erzeugt es Wärme. Um ein Heizelement zu steuern, müssen wir ein Relais zwischen ESP32 und dem Heizelement verwenden. Der ESP32 kann das Heizelement über das Relais steuern. Wenn Sie nichts über Relais wissen (Pinbelegung, wie es funktioniert, wie man programmiert ...), lernen Sie im ESP32 - Relais-Tutorial mehr über Relais.

Verdrahtungsdiagramm

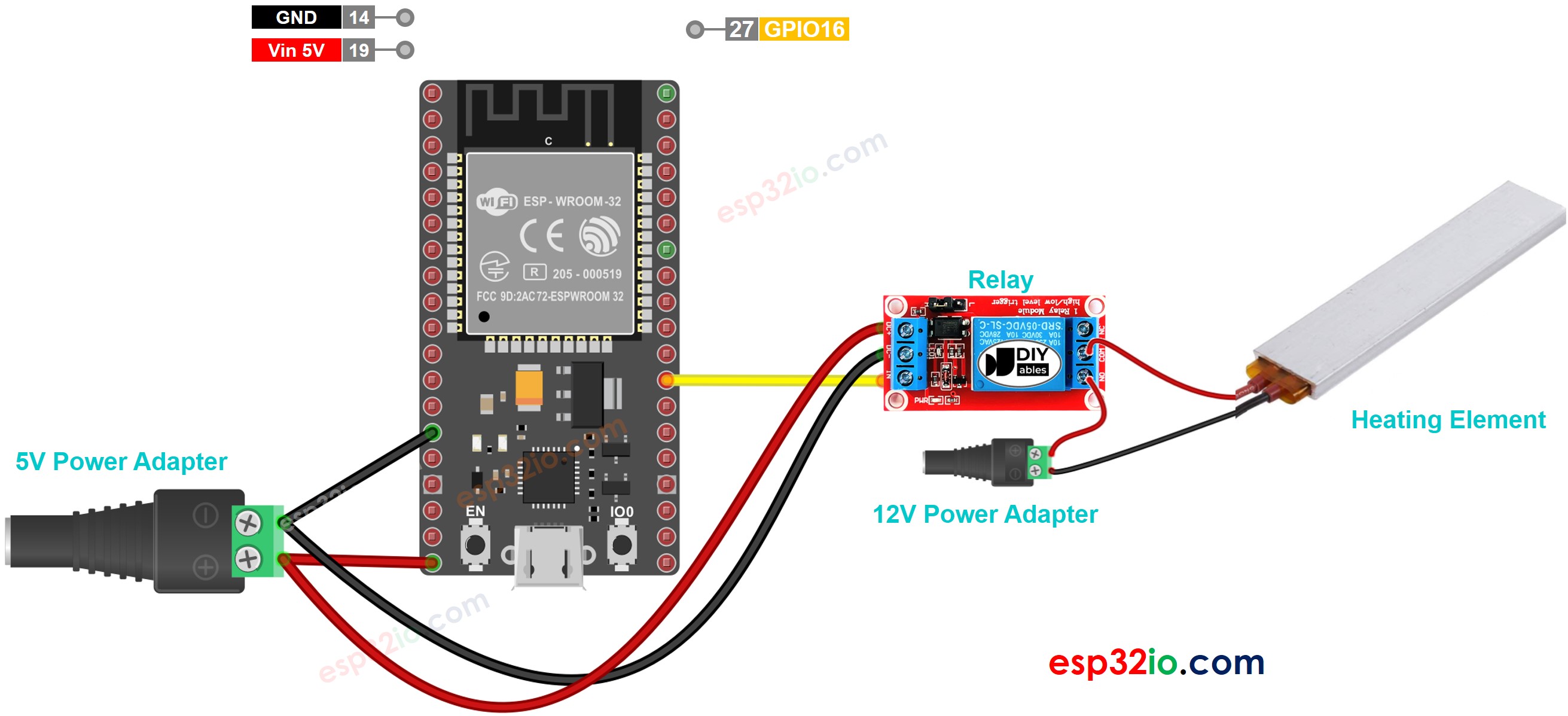

So verbinden Sie den ESP32 und steuern ein Heizelement mit Steckbrett (über ein USB-Kabel mit Strom versorgt)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

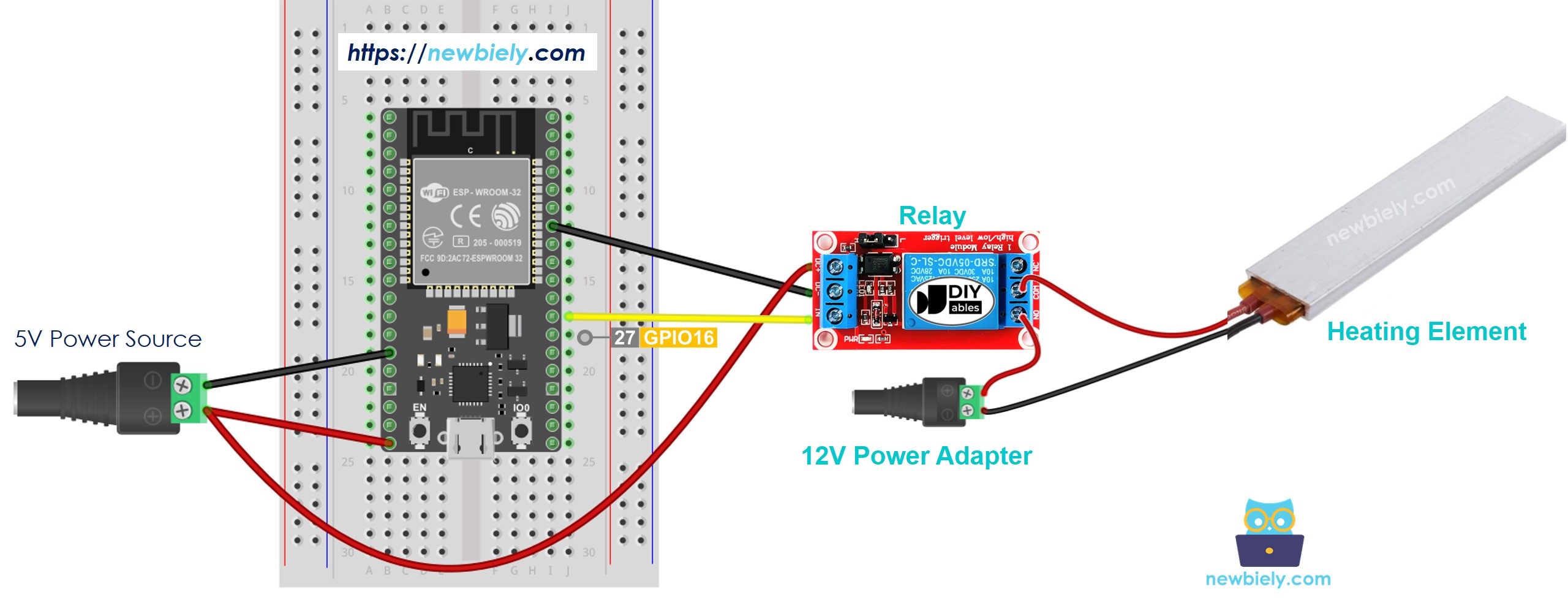

Wie man den ESP32 anschließt und das Heizelement mithilfe eines Steckbretts, das über den Vin-Pin mit Strom versorgt wird, steuert

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

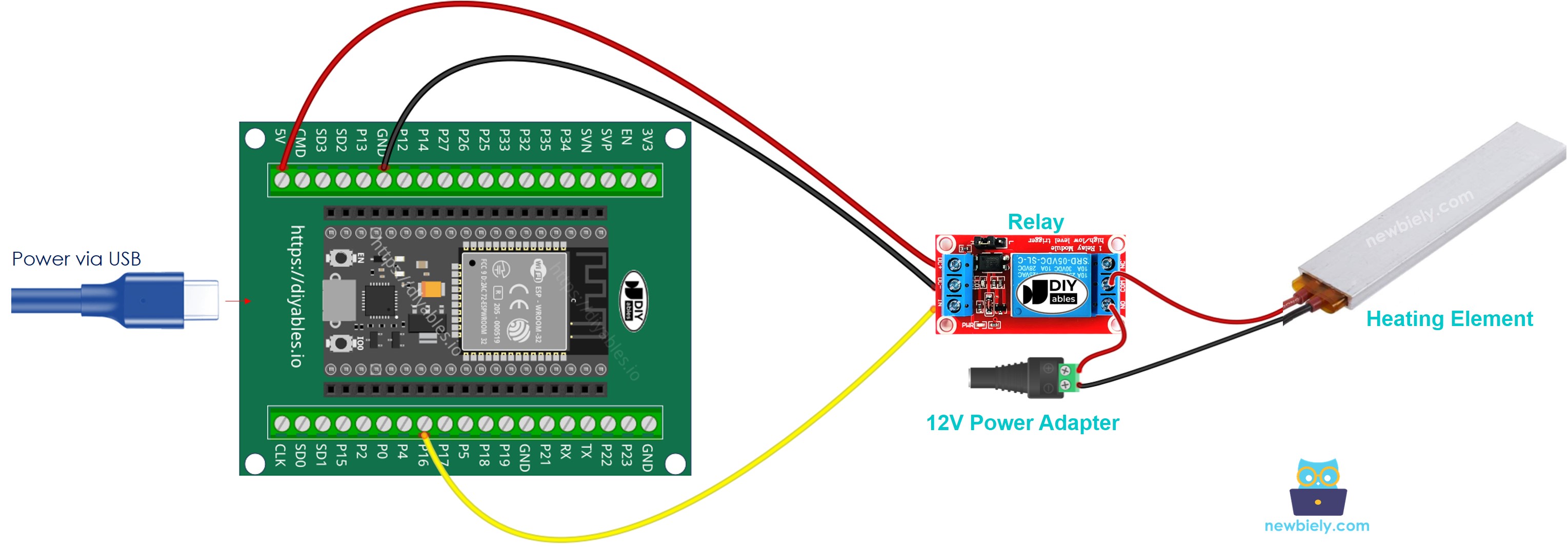

Wie man ESP32 anschließt und das Heizelement mithilfe Schraubklemmen-Breakout-Platine steuert (über USB-Kabel betrieben).

Wie man den ESP32 anschließt und das Heizelement steuert.

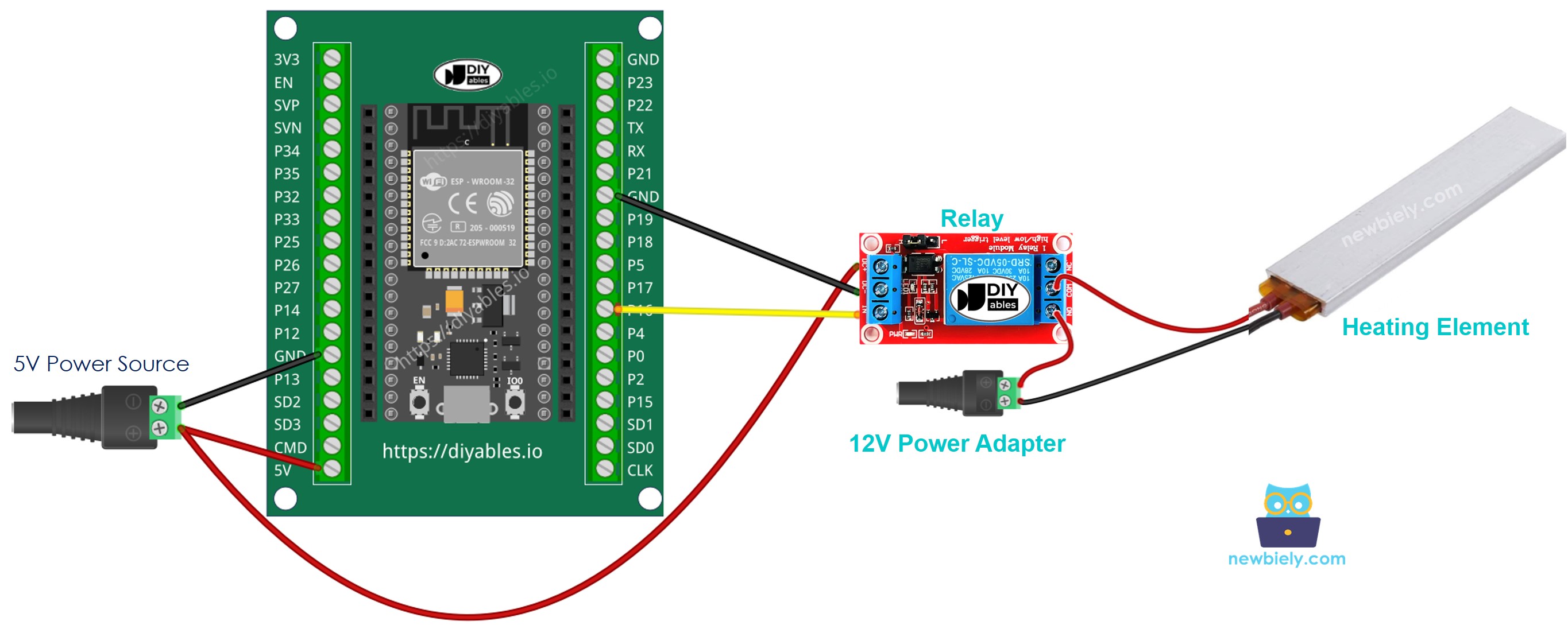

Wie man den ESP32 anschließt und das Heizelement mit einem Schraubklemmenblock-Breakout-Board steuert (betrieben über den Vin-Pin)

Wie man ESP32 anschließt und das Heizelement steuert

ESP32-Code

Der untenstehende Code schaltet das Heizelement wiederholt nach fünf Sekunden ein und nach fünf Sekunden aus.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-controls-heating-element */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the heating element via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Schnelle Schritte

Verbinde den ESP32 über ein USB-Kabel mit dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port aus.
Kopiere den obigen Code und füge ihn in die Arduino IDE ein.
Kompiliere und lade den Code auf das ESP32-Board hoch, indem du auf die Hochladen-Schaltfläche in der Arduino IDE klickst.
Überprüfe die Temperatur des Heizelements.

Bitte seien Sie vorsichtig. Es kann Sie und Ihr Haus in Brand setzen. Dies ist ein ernstes Thema, und wir möchten, dass Sie sicher bleiben. Wenn Sie sich nicht zu 100 % sicher sind, was Sie tun, tun Sie sich selbst einen Gefallen und berühren Sie nichts. Fragen Sie jemanden, der sich auskennt! Wir übernehmen keinerlei Verantwortung für Ihre Sicherheit.

Code-Erklärung

Der oben gezeigte ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
