ESP32 - DHT22

Dieses Tutorial zeigt dir, wie du den ESP32 verwendest, um Temperatur- und Feuchtigkeitswerte vom DHT22-Sensor auszulesen und sie im Serial Monitor auszugeben. Das Tutorial bietet Anleitungen sowohl für den DHT22-Sensor als auch für das DHT22-Modul.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT22 Temperatur-Feuchtigkeitssensor-Modul
1	×	10 kΩ Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT22-Temperatur- und Feuchtigkeitssensor

	DHT22
Operating Voltage	3 to 5V
The humidity range	0% to 100%
The humidity accuracy	± 2% to 5%
The temperature range	-40°C to 80°C
The temperature accuracy	± 0.5°C
The reading rate	0.5Hz (one time per 2 seconds)

DHT22 Pinbelegung

DHT22 hat zwei Formen: Rohsensor und Modul.

Der DHT22-Sensor verfügt über vier Pins:

GND-Pin: Verbinde diesen Pin mit GND (0V)
VCC-Pin: Verbinde diesen Pin mit VCC (3,3V oder 5V)
DATA-Pin: Der Pin wird verwendet, um zwischen dem Sensor und dem ESP32 zu kommunizieren
NC-Pin: Nicht angeschlossen

Wir empfehlen Ihnen dringend, das DHT22-Modul zu verwenden. Die Module verfügen über einen integrierten Widerstand und haben nur drei Pins: VCC, GND und DATA-Pins (oder alternativ: +, -, und OUT-Pins).

Verdrahtungsdiagramm zwischen DHT22 und ESP32

ESP32 - DHT22 Sensorverkabelung

Schließen Sie einen Widerstand im Bereich von 5 kΩ bis 10 kΩ zwischen dem DHT22-Sensor und dem ESP32 an, um die Datenleitung auf einem hohen Pegel zu halten und die Kommunikation zu ermöglichen. Wir müssen ein Steckbrett verwenden Steckbrett.

ESP32 DHT22 Temperatur- und Luftfeuchtigkeitssensor Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32 – DHT22-Modulverkabelung

Die meisten DHT22-Sensor-Module verfügen über einen eingebauten Widerstand, sodass Sie keinen weiteren hinzufügen müssen. Dadurch wird die Verkabelung bzw. der Lötvorgang erleichtert.

Wie man ESP32 und das DHT22-Temperatur-Feuchtigkeitsmodul mit Steckbrett verbindet.

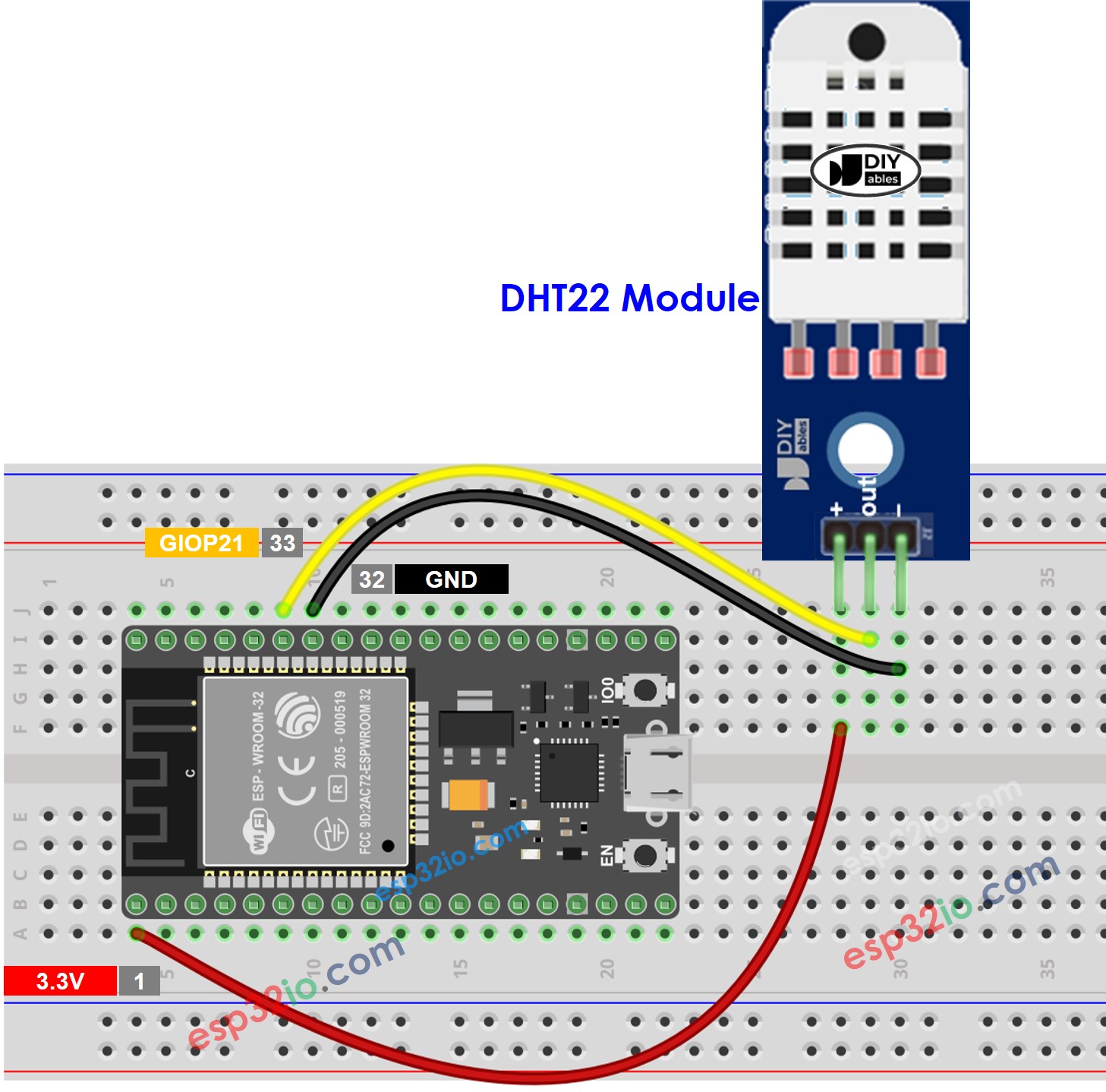

ESP32 DHT22 Temperatur- und Feuchtigkeitsmodul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

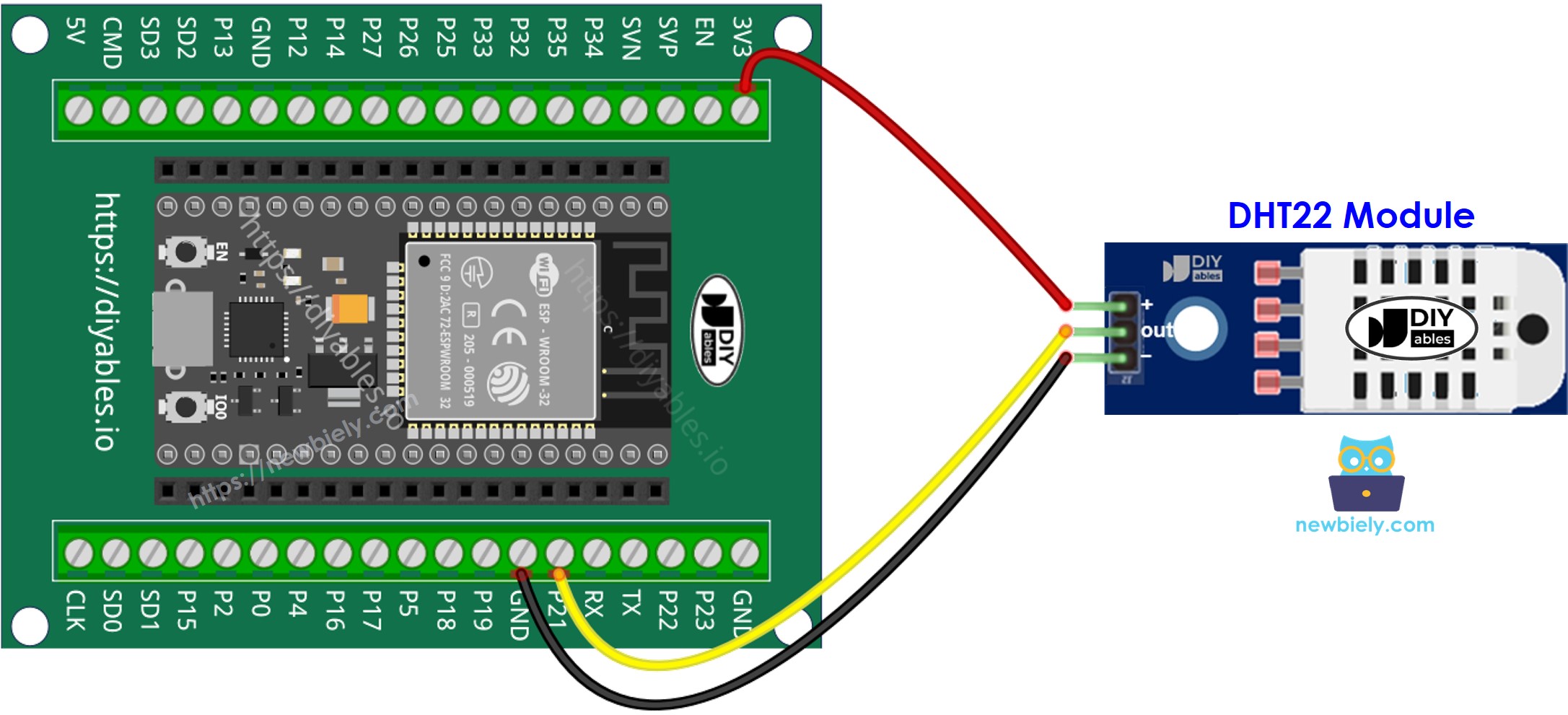

Wie man ESP32 und DHT22 Temperatur- und Feuchtigkeitsmodul mit screw terminal block breakout board verbindet

So verbinden Sie ESP32 mit dem DHT22-Temperatur-Feuchtigkeitsmodul

ESP32-Code - DHT22

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-dht22 */ #include <DHT.h> #define DHT22_PIN 21 // ESP32 pin GPIO21 connected to DHT22 sensor DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); dht22.begin(); // initialize the DHT22 sensor } void loop() { // read humidity float humi = dht22.readHumidity(); // read temperature in Celsius float tempC = dht22.readTemperature(); // read temperature in Fahrenheit float tempF = dht22.readTemperature(true); // check whether the reading is successful or not if ( isnan(tempC) || isnan(tempF) || isnan(humi)) { Serial.println("Failed to read from DHT22 sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Schnelle Schritte

Falls dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Verbinden Sie die Verkabelung wie im obigen Bild.
Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Klicken Sie auf das Libraries-Symbol in der linken Symbolleiste der Arduino IDE.
Geben Sie „DHT“ in das Suchfeld ein, und suchen Sie anschließend nach der DHT-Sensorbibliothek von Adafruit.
Installieren Sie die Bibliothek, indem Sie auf die Schaltfläche Install klicken.

Ein Fenster erscheint, das Sie auffordert, Abhängigkeiten für die Bibliothek zu installieren.
Installieren Sie alle Abhängigkeiten der Bibliothek, indem Sie auf die Alle installieren-Schaltfläche klicken.

ESP32 Adafruit Vereinheitlichte Sensor-Bibliothek

Kopieren Sie einen der oben genannten Codes und öffnen Sie ihn mit der Arduino-IDE
Kompilieren und laden Sie den Code auf das ESP32-Board hoch, indem Sie in der Arduino-IDE auf die Schaltfläche Hochladen klicken
Bringen Sie den Sensor kälter oder heißer. Zum Beispiel, indem Sie den Sensor in die Nähe einer heißen Tasse Kaffee legen
Sehen Sie das Ergebnis im Serial Monitor. Es sieht wie folgt aus:

COM6

Send

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline
