ESP32 - Bewegungssensor - LED

Dieses Tutorial erklärt dir, wie man den ESP32 mit dem HC-SR501-Bewegungsmelder und einer LED verwendet. Im Detail schaltet der ESP32 die LED automatisch ein, wenn eine Bewegung erkannt wird, und wieder aus, wenn dies nicht der Fall ist.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	HC-SR501 Bewegungssensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED- und Bewegungsmelder

Wir haben spezielle Tutorials zu LED- und Bewegungsensoren. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zur Funktionsweise, zur Verdrahtung an den ESP32 und zum ESP32-Code... Weitere Informationen dazu finden Sie in den folgenden Links:

Verdrahtungsdiagramm

Der Schaltplan mit Stromversorgung über USB-Kabel

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

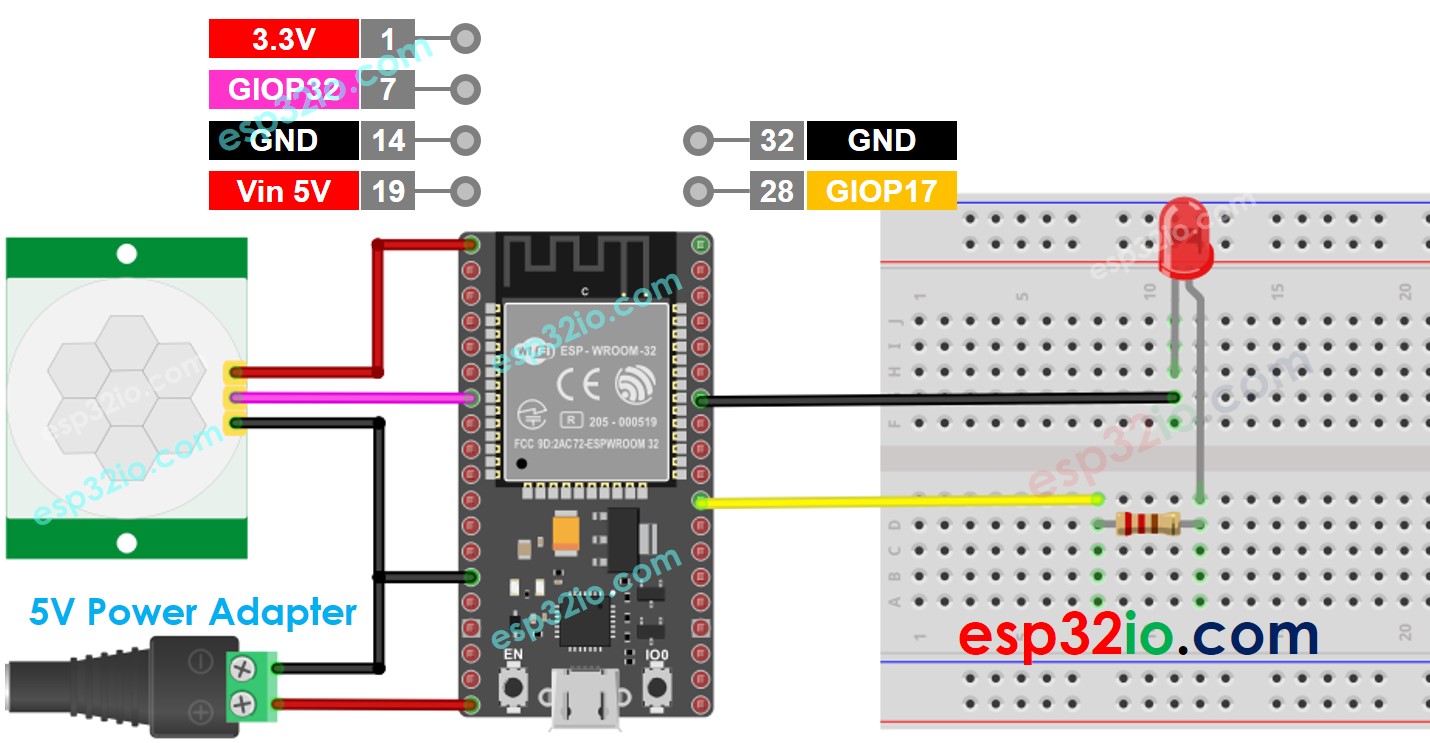

Schaltplan mit Stromversorgung durch einen 5-V-Adapter.

ESP32 Bewegungsmelder LED-Verdrahtungsdiagramm 5-V-Netzadapter

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Ersteinrichtung


Detection Range Adjuster	Fully screw it in the clockwise direction.
Time Delay Adjuster	Fully screw it in the anti-clockwise direction.
Repeat Trigger Selector	Put jumper like the below image.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-motion-sensor-led */ #define MOTION_SENSOR_PIN 32 // ESP32 pin GPIO32 connected to the OUTPUT pin of motion sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin int motionStateCurrent = LOW; // current state of motion sensor's pin int motionStatePrevious = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { motionStatePrevious = motionStateCurrent; // store old state motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns LED ON"); digitalWrite(LED_PIN, HIGH); // turn on } else if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns LED OFF"); digitalWrite(LED_PIN, LOW); // turn off } }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie sich how to setup environment for ESP32 on Arduino IDE an.
Schließen Sie die Verkabelung wie im obigen Bild an.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und den Code auf das ESP32-Board hochladen, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.

Bewege deine Hand vor dem Sensor
Sieh dir die Änderung des Zustands der LED an

Zeilenweise Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
