ESP32 - Türsensor - Relais

Dieses Tutorial erklärt, wie man den ESP32 mit einem Türsensor und einem Relais verwendet. Im Detail schaltet der ESP32 das Relais automatisch ein, wenn die Tür geöffnet ist, und schaltet das Relais aus, wenn die Tür geschlossen ist.

Zum Umschalten des Relais jedes Mal, wenn die Tür geschlossen wird, siehe das Tutorial ESP32 - Türsensor schaltet Relais.

Wir können dieses Tutorial erweitern, um den Türsensor zu verwenden, einen LED-Streifen, eine Sirene, eine Glühbirne oder einen Aktuator zu steuern, indem Sie sie an das Relais anschließen.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Türsensor
1	×	Relais
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Active Buzzer
1	×	(Optional) 12V Kühlventilator
1	×	(Optional) 12V Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Türsensoren

Wir haben spezifische Tutorials zu Relais und Türsensoren. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, Funktionsweise, Verkabelung mit dem ESP32, ESP32-Code... Erfahren Sie mehr darüber unter den folgenden Links:

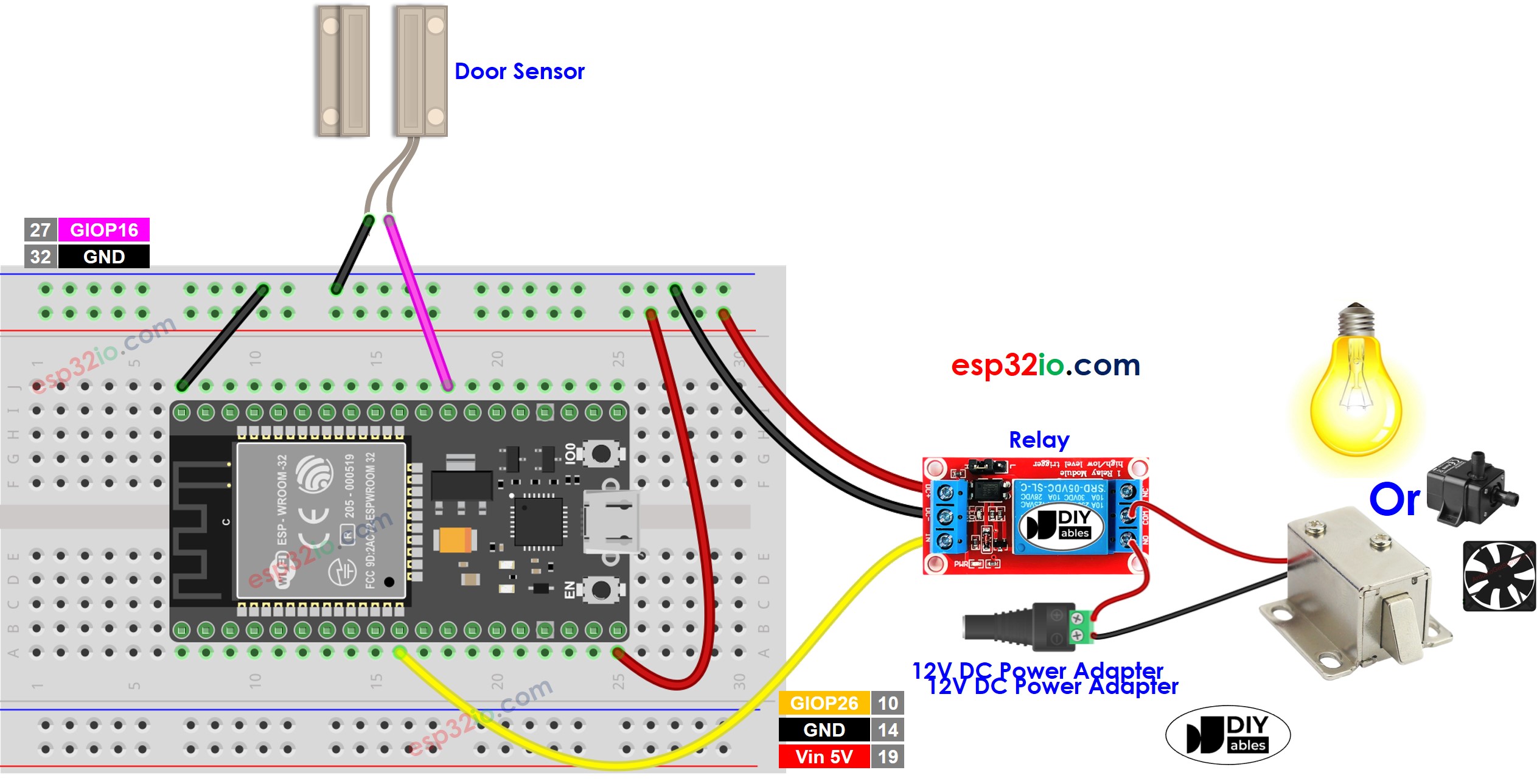

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Quellcode

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-door-sensor-relay */ #define DOOR_SENSOR_PIN 16 // ESP32 pin GPIO16 connected to door sensor's pin #define RELAY_PIN 26 // ESP32 pin GPIO26 connects to the IN pin of relay int doorState; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { doorState = digitalRead(DOOR_SENSOR_PIN); // read state if (doorState == HIGH) { Serial.println("The door is open!, turns the relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on relay } else { Serial.println("The door is closed, turns the relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off relay } }

Schnelle Schritte

Falls dies das erste Mal ist, dass Sie ESP32 verwenden, schauen Sie sich wie man die Umgebung für ESP32 in der Arduino IDE einrichtet an.
Verbinden Sie die Verdrahtung wie im obigen Bild.
Schließen Sie das ESP32-Board über ein Mikro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren Sie den Code und laden Sie ihn auf das ESP32-Board hoch, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.

Bewege den Magneten nahe am Reed-Schalter und bewege ihn danach weit vom Reed-Schalter entfernt.
Sieh die Änderung des Relaiszustands.

Zeilenweise Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
