ESP32 - Pumpe steuern

In diesem Tutorial lernst du, wie du den ESP32 verwendest, um eine Pumpe zu steuern. Du kannst dieses Tutorial erweitern, um das DIY-Aquarium, eine Cocktailmaschine, eine Kaffeemaschine oder ein Bewässerungssystem zu bauen.

Erforderliche Hardware

1×ESP32 ESP-WROOM-32 Entwicklungsmodul
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×Relais
1×12V Pumpe
1×Vinyl Tube
1×12V Netzteil
1×Breadboard
1×Verbindungskabel
1×(Optional) DC-Stromanschluss
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1×(Empfohlen) Breakout Expansion Board for ESP32
1×(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1×DIYables ESP32 Starter-Kit (ESP32 enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 12-V-Pumpe

Pinbelegung der Pumpe

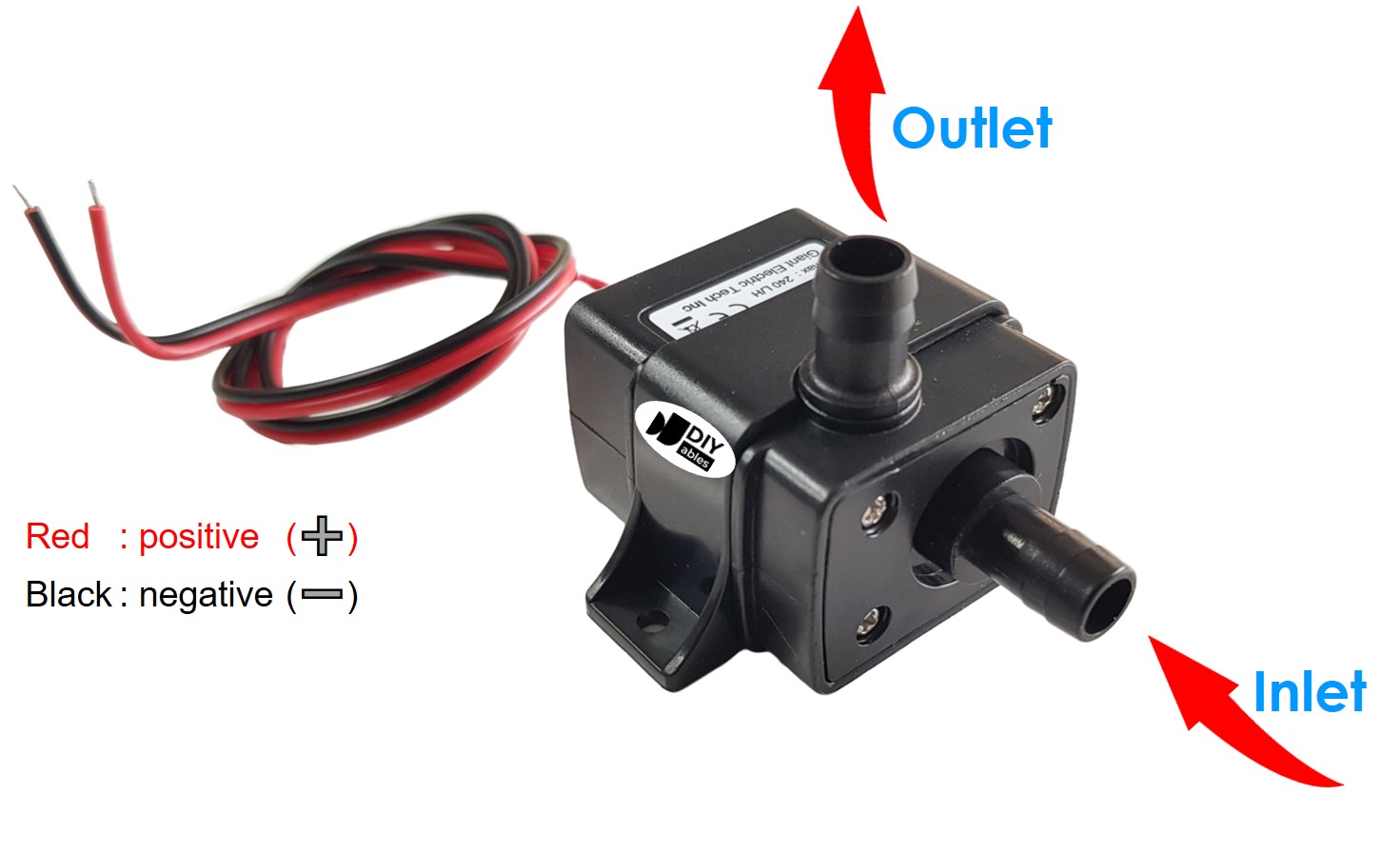

ESP32-Pumpe Pinbelegung
image source: diyables.io

Eine 12-V-Pumpe hat zwei Kabel:

  • Negativer (-) Draht (schwarz): Schließen Sie diesen Draht an den negativen Draht der 12-V-Gleichstrom-Stromversorgung an
  • Positiver (+) Draht (rot): Schließen Sie diesen Draht an den positiven Draht der 12-V-Gleichstrom-Stromversorgung an

Wie man eine Pumpe mit dem ESP32 steuert

Wenn wir eine 12-V-Stromquelle an eine Pumpe anschließen, läuft die Pumpe. Wir können eine Pumpe programmatisch steuern, indem wir den ESP32 verwenden. Dafür benötigen wir ein Relais zwischen der Pumpe und dem ESP32-Board. Wir haben ein spezielles Tutorial zum Relais, das detaillierte Informationen und eine Schritt-für-Schritt-Anleitung zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verkabelung mit dem ESP32 und zum ESP32-Code enthält... Erfahren Sie im ESP32 - Relay Tutorial mehr über Relais.

Schaltplan zwischen ESP32, Relais und Pumpe

  • Wie man den ESP32 anschließt und die Pumpe über ein Steckbrett steuert (mit Stromversorgung über USB-Kabel).

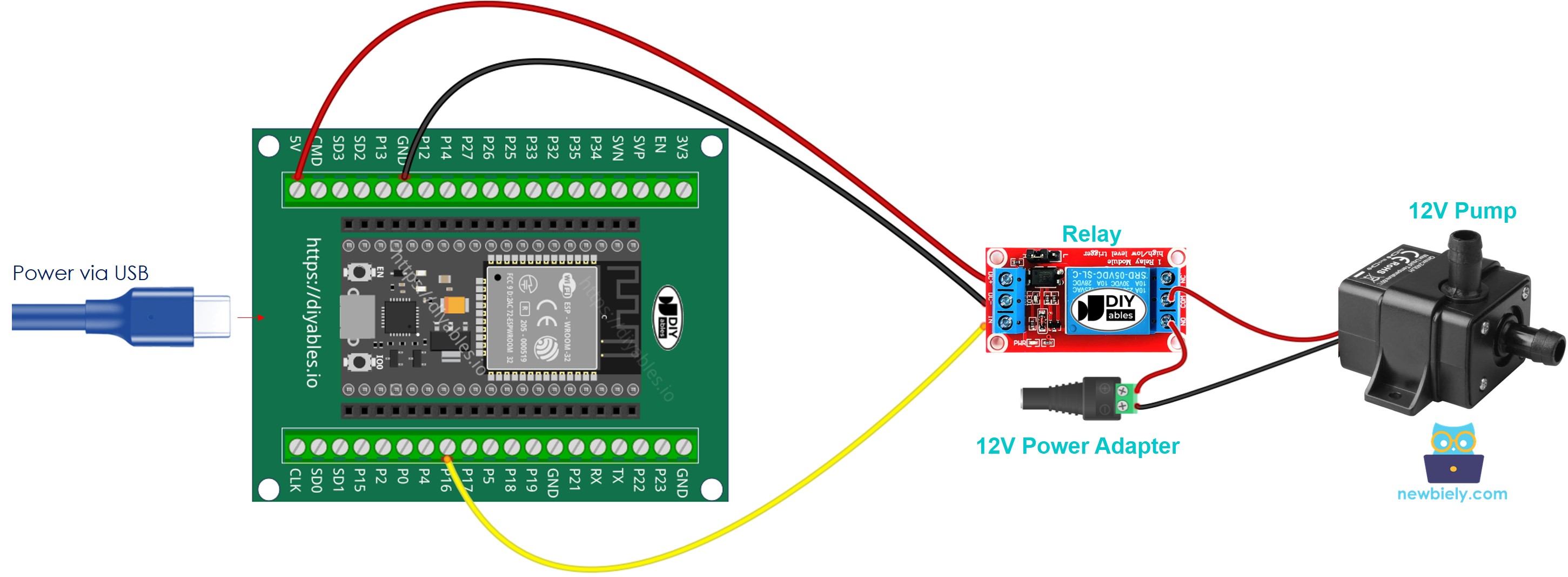

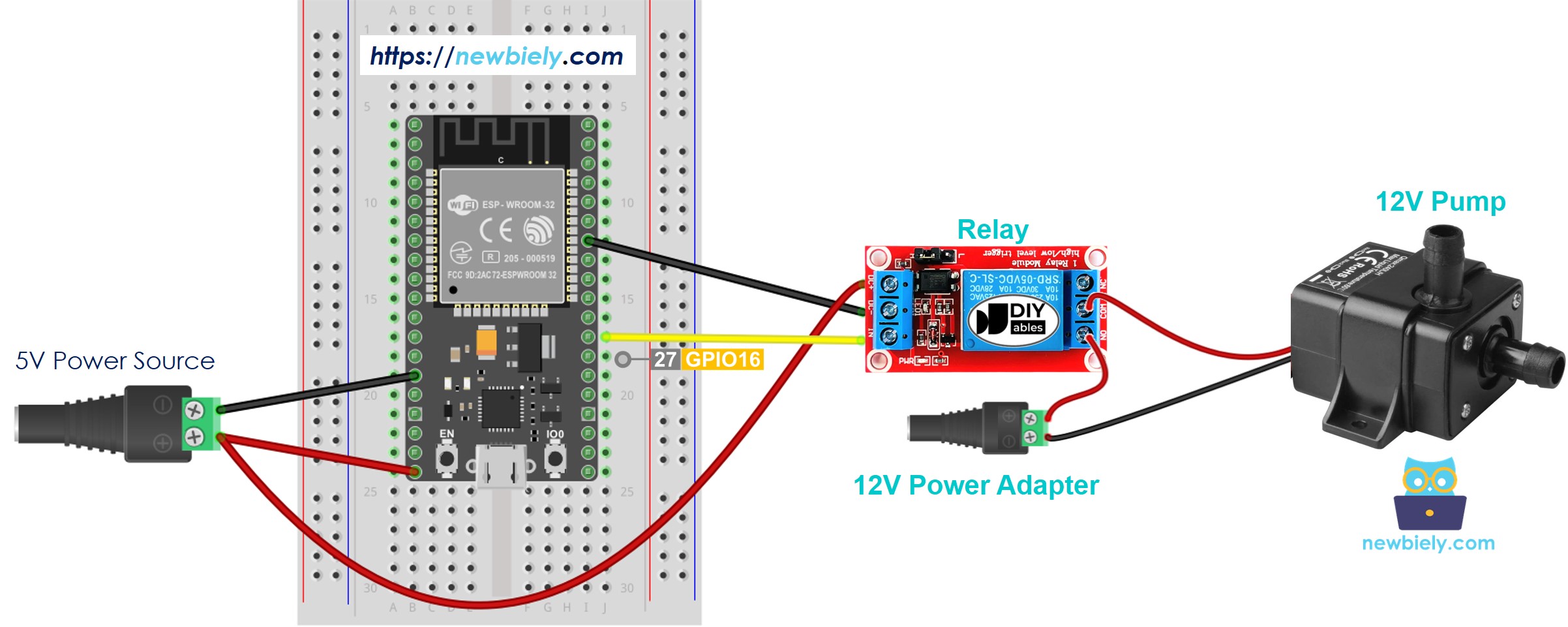

ESP32-Pumpen-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

  • Wie man ESP32 anschließt und die Pumpe steuert, die über ein Steckbrett betrieben wird (über den Vin-Pin mit Strom versorgt)

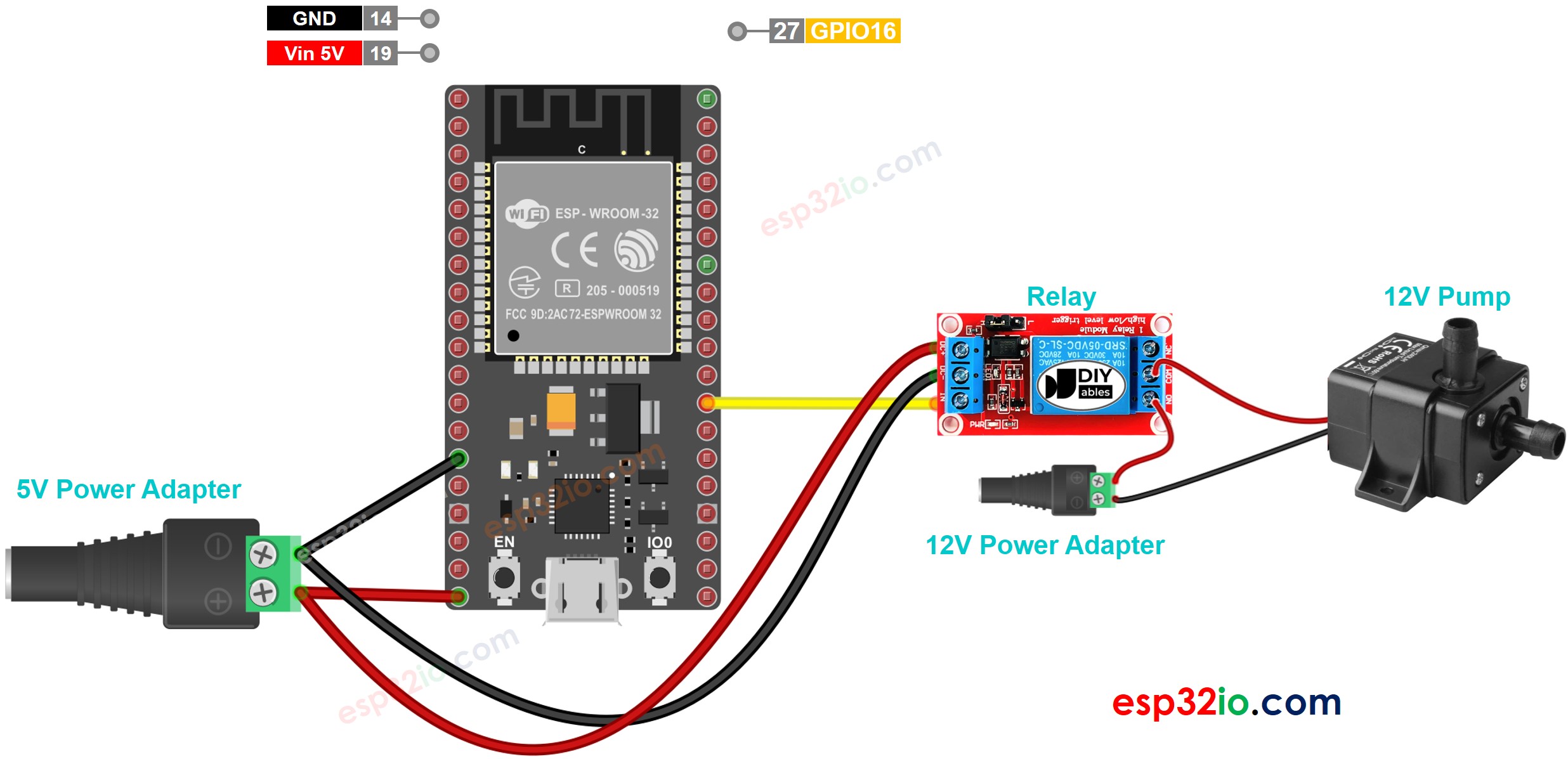

Verdrahtungsdiagramm der ESP32-Pumpe

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie man den ESP32 anschließt und die Pumpe steuert.
  • Wie man den ESP32 anschließt und die Pumpe mithilfe eines Schraubklemmen-Breakout-Boards steuert (über den Vin-Pin mit Strom versorgt)

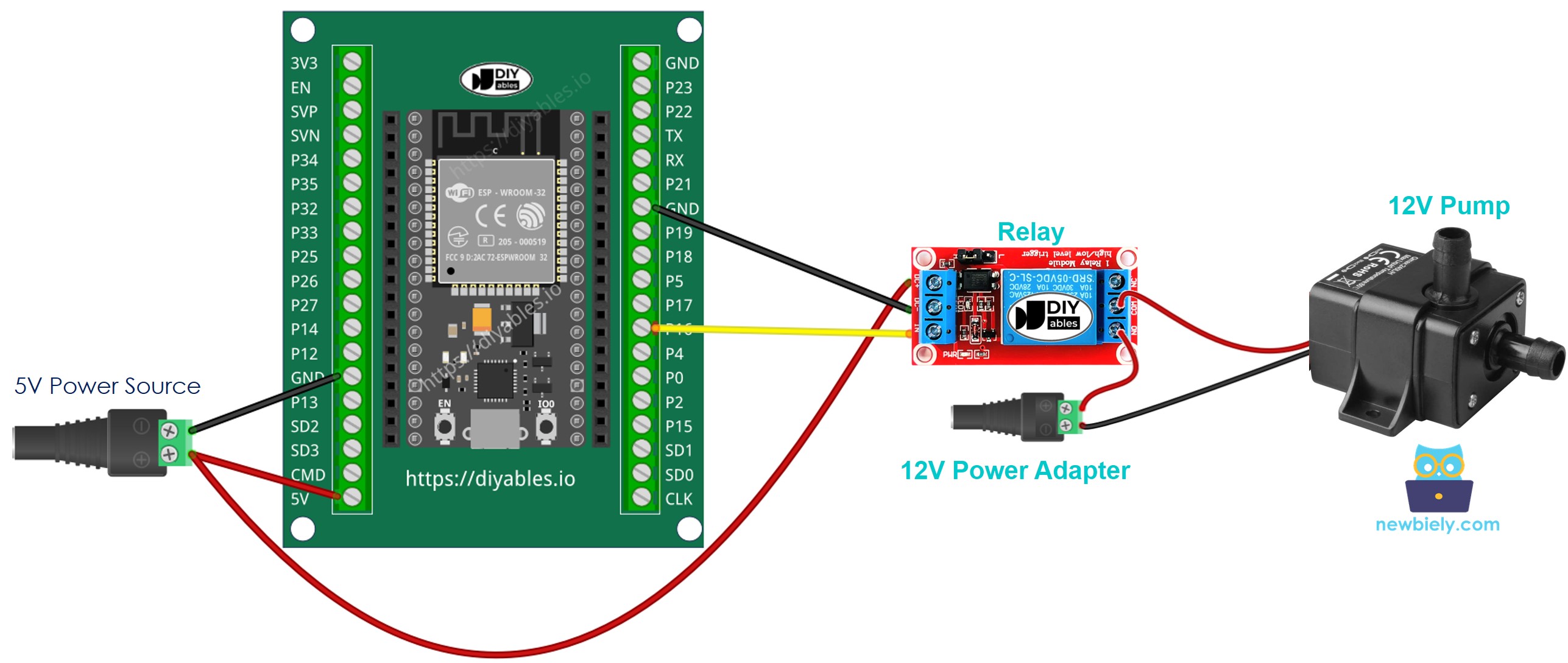

Wie man den ESP32 verdrahtet und die Pumpe steuert.

ESP32 - Pumpe-Code

Der unten stehende Code schaltet die Pumpe periodisch alle vier Sekunden ein und aus.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-controls-pump */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the pump the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Schnelle Schritte

  • Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino-IDE einrichtet.
  • Verkabeln Sie es gemäß dem obigen Bild.
  • Schließen Sie das ESP32-Board über ein Micro-USB-Kabel an Ihren PC an.
  • Öffnen Sie die Arduino IDE auf Ihrem PC.
  • Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
  • Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
  • Kompilieren Sie den Code und laden Sie ihn auf das ESP32-Board hoch, indem Sie in der Arduino IDE auf den Upload-Button klicken.
  • Zeigen Sie den Zustand der Pumpe an.

Zeile für Zeile Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
