ESP32 - Elektromagnetische Türverriegelung

Die elektromagnetische Verriegelung (auch bekannt als magnetische Verriegelung, Maglock oder EM-Verriegelung) ist eine wichtige Komponente des Türschloss-Systems. Dieses Tutorial erklärt Ihnen, wie Sie den ESP32 verwenden, um die elektromagnetische Verriegelung zu steuern.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Elektromagnetisches Schloss
1	×	Relais
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über elektromagnetisches Schloss

Pinbelegung des elektromagnetischen Türschlosses

Die elektromagnetische Verriegelung besteht aus zwei Bauteilen:

Ankerplatte: Dieses Teil ist am beweglichen Türblatt befestigt.
Elektromagnet: Dieses Teil ist am Türrahmen befestigt. Es hat zwei Drähte, die mit einer Stromquelle verbunden sind.

Wenn die Tür geschlossen ist, berühren sich zwei Bauteile.

Pinbelegung der elektromagnetischen Verriegelung

Wie ein elektromagnetisches Schloss funktioniert

Wenn der Elektromagnet mit Strom versorgt wird ⇒ der Elektromagnet zieht an die Ankerplatte ⇒ Verriegelung
Wenn der Elektromagnet nicht mit Strom versorgt wird ⇒ der Elektromagnet zieht nicht an die Ankerplatte ⇒ Entriegelung

Die elektromagnetische Verriegelung verwendet eine Hochspannungsversorgung (12 V, 24 V oder 48 V …). Daher müssen wir ein Relais zwischen der elektromagnetischen Verriegelung und dem ESP32-Pin verwenden. Siehe ESP32 - Relais Tutorial.

Wenn wir die elektromagnetische Verriegelung an ein Relais anschließen, das im Normalzustand offen ist, und einen ESP32-Pin verwenden, um das Relais zu steuern:

Wenn der ESP32-Pin LOW ist ⇒ Das Relais ist offen ⇒ Die Tür ist entsperrt
Wenn der ESP32-Pin HIGH ist ⇒ Das Relais ist geschlossen ⇒ Die Tür ist verschlossen

Verdrahtungsdiagramm zwischen elektromagnetischem Schloss und ES32

Wie man ESP32 und elektromagnetisches Schloss mit Breadboard verbindet (über ein USB-Kabel mit Strom versorgt)

ESP32 Verdrahtungsdiagramm für elektromagnetische Türverriegelung

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

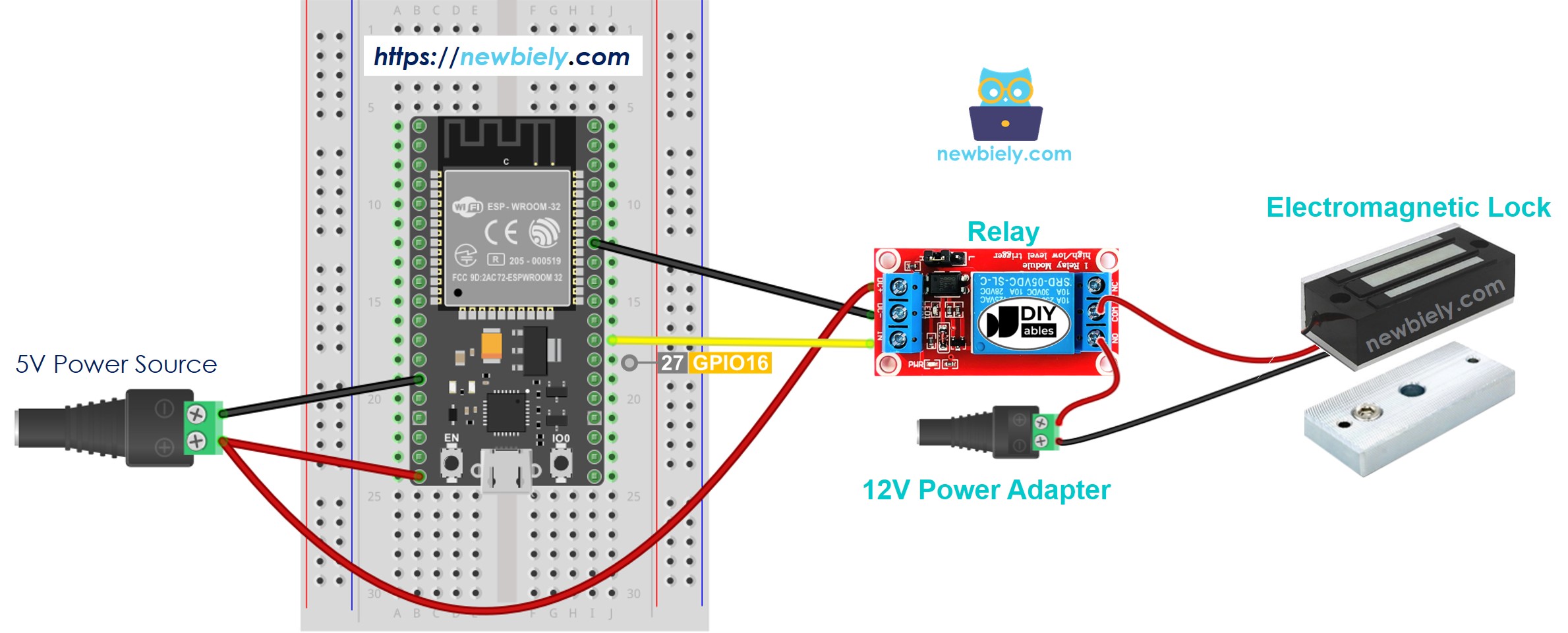

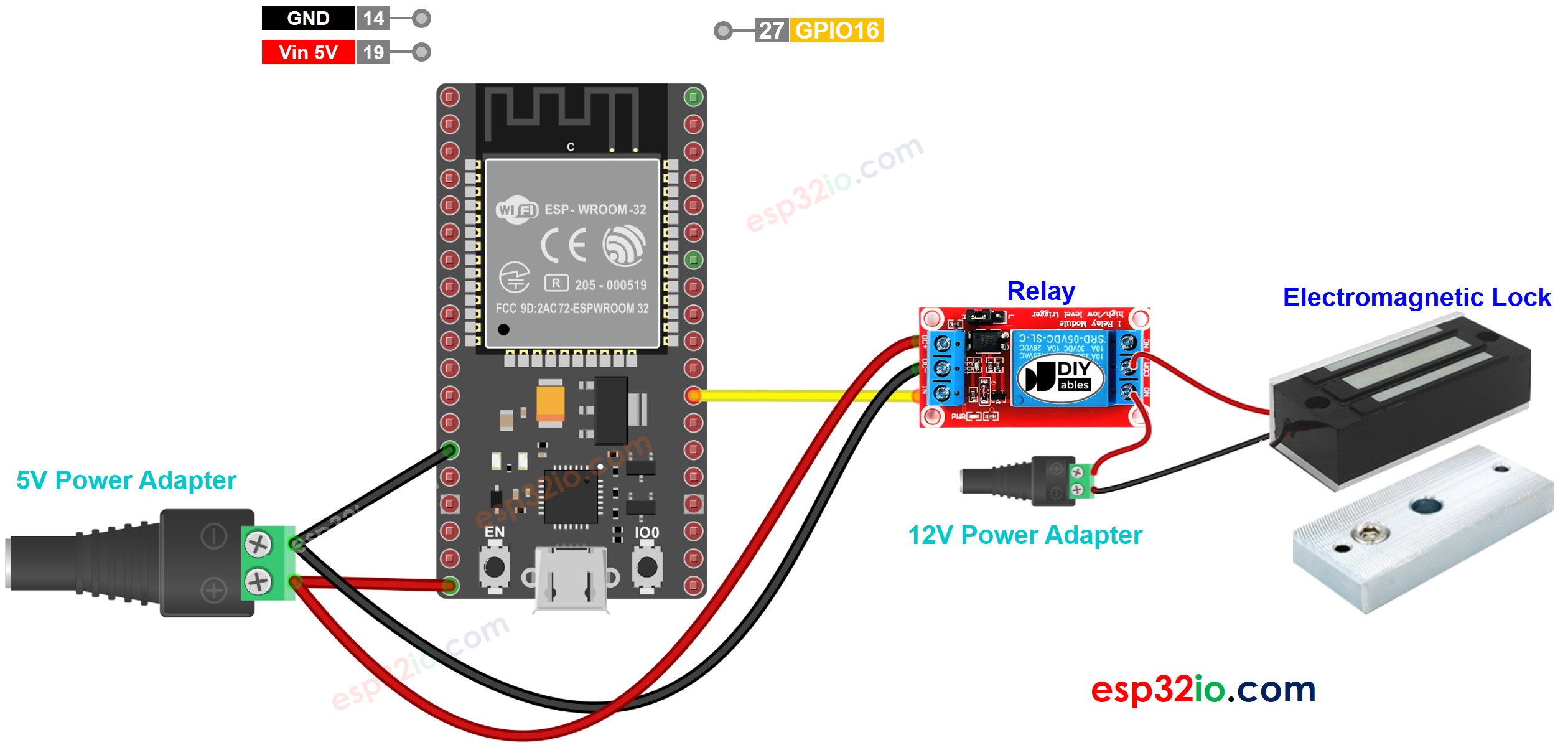

Wie man ESP32 und elektromagnetisches Türschloss mit Steckbrett verbindet (über den Vin-Pin mit Strom versorgt)

ESP32 Elektromagnetisches Türschloss Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

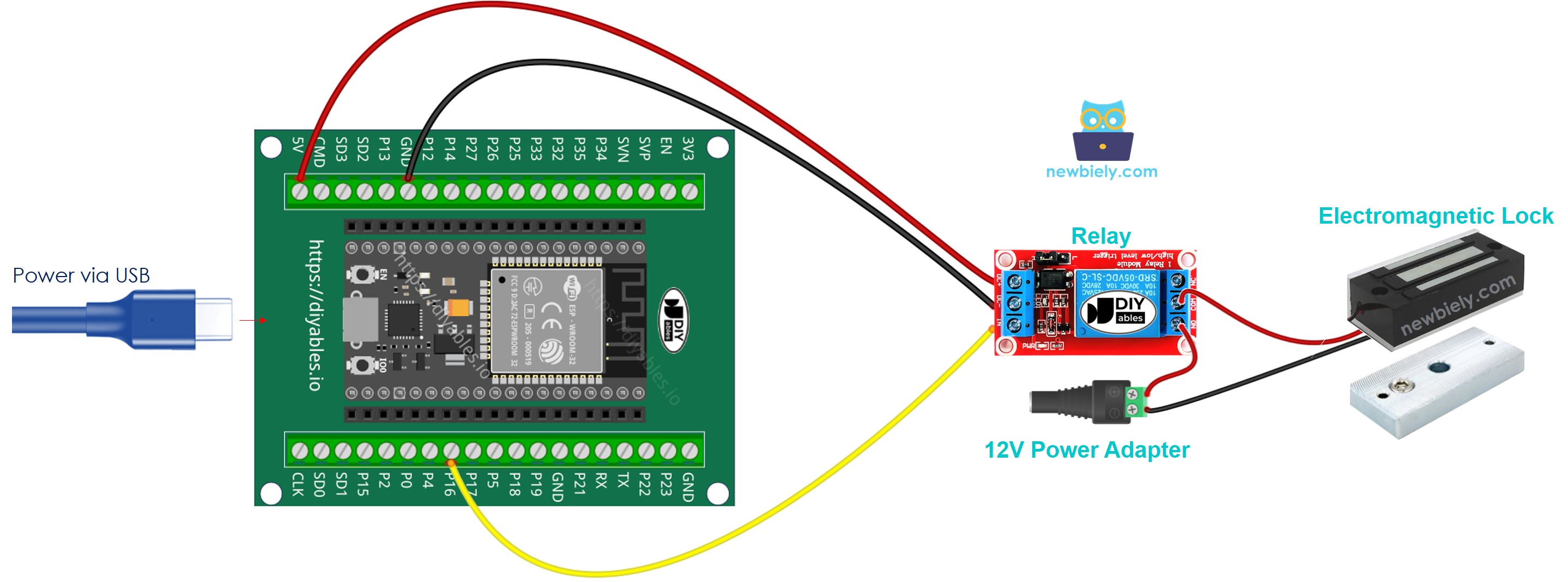

Wie man ESP32 und elektromagnetisches Türschloss mithilfe von screw terminal block breakout board verbindet (über USB-Kabel mit Strom versorgt)

Wie man ESP32 und ein elektromagnetisches Schloss anschließt

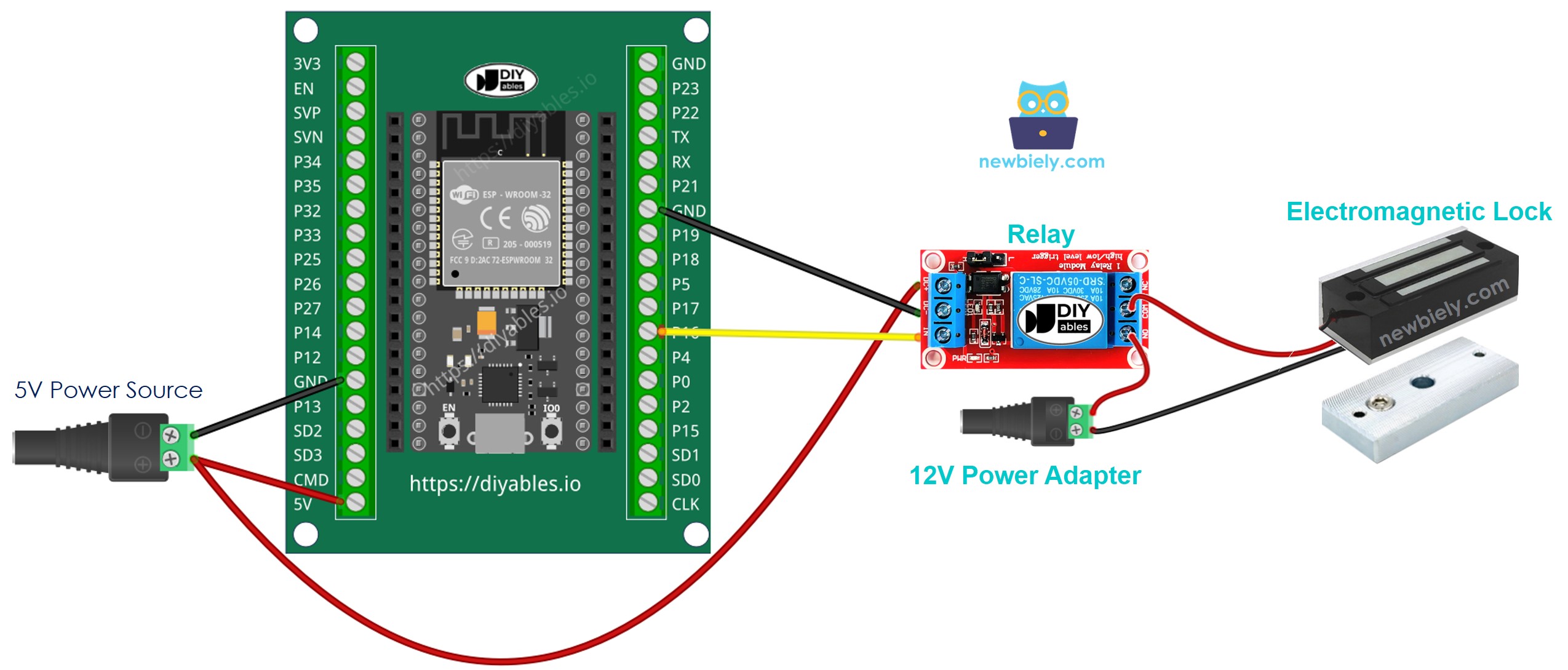

Wie man ESP32 und elektromagnetische Verriegelung anschließt, indem man Schraubklemmen-Breakout-Board verwendet (über den Vin-Pin mit Strom versorgt).

Wie man ESP32 und ein elektromagnetisches Türschloss verdraht.

ESP32-Code

Der untenstehende Code verriegelt und entriegelt die Tür alle 5 Sekunden.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-electromagnetic-lock */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the electromagnetic lock via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(4000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(4000); }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren Sie den Code und laden Sie ihn auf das ESP32-Board hoch, indem Sie im Arduino IDE-Programm auf die Schaltfläche Hochladen klicken.
Bringen Sie die Ankerplatte nahe an den Elektromagneten.
Beobachten Sie die Anziehung zwischen der Ankerplatte und dem Elektromagneten.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

ESP32 – Elektromagnetisches Türschloss mit Knopfsteuerung

Siehe ESP32 – Button-Steuerung für elektromagnetisches Türschloss Tutorial
