ESP32 - Tastaturschloss

Dieses Tutorial zeigt Ihnen, wie Sie ein Türschloss-System mit einem Passwort mithilfe eines Tastenfelds und eines Solenoidschlosses erstellen. Das System entriegelt die Tür, wenn das richtige Passwort eingegeben wird, und hält die Tür 20 Sekunden lang offen, bevor es sie automatisch wieder verriegelt. Der ESP32-Code unterstützt außerdem mehrere Passwörter.

※ Notiz:

Zusätzlich zu diesem Tutorial haben wir auch weitere Tutorials zu Türschloss-Systemen verfügbar:

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Tastenfeld 3x4
1	×	Relais
1	×	Magnetschloss
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastenfeld und Solenoidschloss

Wir haben separate Tutorials, die sich speziell auf Tastfelder und Solenoid-Schlösser konzentrieren. Jedes Tutorial enthält detaillierte Informationen und eine Schritt-für-Schritt-Anleitung zur Hardware-Pinbelegung, zum Funktionsprinzip, zu Verdrahtungsverbindungen zum ESP32, zum ESP32-Code und mehr. Für weitere Informationen zu diesen Tutorials verweisen Sie bitte auf die folgenden Links:

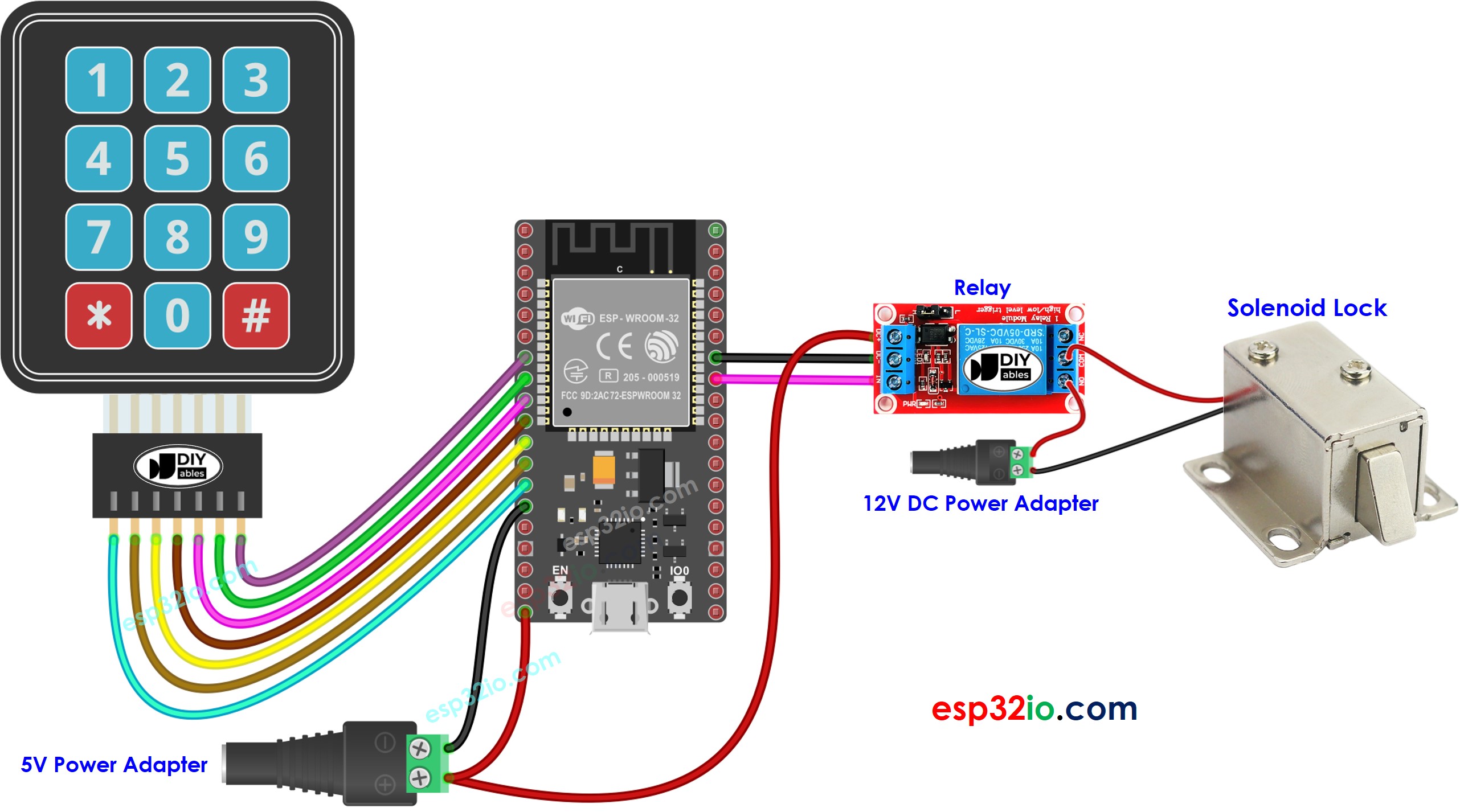

Verdrahtungsdiagramm

ESP32 - Türschloss mit Tastenfeld, Solenoidschloss

ESP32, Tastatur, Schaltplan für Solenoidschloss

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code - Türschloss-System mit Passwort über Tastenfeld, Solenoidschloss

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-keypad-door-lock */ #include <Keypad.h> #define RELAY_PIN 19 // ESP32 pin GPIO19 connected to the relay #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234567"; // change your password here const String password_2 = "987654"; // change your password here const String password_3 = "55555"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum input characters is 33, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // lock the door } void loop() { char key = keypad.getKey(); if (key){ Serial.println(key); if(key == '*') { input_password = ""; // reset the input password } else if(key == '#') { if(input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, unlocking the door in 20 seconds"); digitalWrite(RELAY_PIN, HIGH); // unlock the door for 20 seconds delay(20000); digitalWrite(RELAY_PIN, LOW); // lock the door } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Schnelle Schritte

Verbinde den ESP32 mit deinem PC über ein USB-Kabel.
Öffne die Arduino-IDE, wähle das passende Board und den entsprechenden Port aus.
Klicke auf das Bibliotheken-Icon in der linken Leiste der Arduino-IDE.
Suche nach der „keypad“-Bibliothek, und finde dann die keypad-Bibliothek, die von Mark Stanley und Alexander Brevig erstellt wurde.
Klicke auf die Installieren-Schaltfläche, um die keypad-Bibliothek zu installieren.

Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino IDE ein.
Kompiliere Sie den Code und laden Sie ihn auf das ESP32-Board hoch, indem Sie im Arduino IDE auf die Hochladen-Schaltfläche klicken.
Öffnen Sie den seriellen Monitor in der Arduino IDE.
Drücken Sie die Tasten 12345 und anschließend #.
Drücken Sie die Tasten 1234567 und anschließend #.
Beobachten Sie den Zustand der Schlosszunge 20 Sekunden lang.
Behalten Sie die Ausgabe im seriellen Monitor im Blick.

COM6

Send

The password is incorrect, try again The password is correct, unlocking the door in 20 seconds

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

In diesem System sind gültige Passwörter im ESP32-Code vorprogrammiert. Ein Eingabestring wird verwendet, um das von Benutzern eingegebene Passwort zu speichern. Das Tastenfeld hat zwei Sondertasten, * und #, die zum Löschen und Beenden des eingegebenen Passworts verwendet werden. Das System funktioniert wie folgt:

Wenn eine Taste gedrückt wird, die nicht zu den Sondertasten gehört, wird sie der Eingabezeichenfolge hinzugefügt.
Wenn die *-Taste gedrückt wird, wird die Eingabezeichenfolge gelöscht und der Passworteingabeprozess kann neu gestartet werden.
Wenn die #-Taste gedrückt wird:

Die Eingabezeichenfolge wird mit den vordefinierten Passwörtern verglichen. Wenn sie mit einem der vordefinierten Passwörter übereinstimmt, wird das Relais aktiviert, um die Tür zu entriegeln.
Unabhängig davon, ob das Passwort korrekt ist oder nicht, wird die Eingabezeichenfolge für die nächste Eingabe gelöscht.
