ESP32 - RFID/NFC - Relais

Dieses Tutorial zeigt Ihnen, wie man ESP32, RFID/NFC und ein Relais verwendet. Genauer gesagt lernen wir, wie man ein Relais aktiviert, wenn ein autorisierter RFID/NFC-Tag vom RFID-Lesegerät gelesen wird.

Dieses Tutorial kann erweitert werden, indem das Relais an ein elektromagnetisches Schloss und einen Aktuator angeschlossen wird.

Erforderliche Hardware

1×ESP32 ESP-WROOM-32 Entwicklungsmodul
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×RFID/NFC RC522 Kit (reader + tags)
1×RFID Key Fob
1×RFID Card
1×Relais
10×Verbindungskabel
1×(Optional) DC-Stromanschluss
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1×(Empfohlen) Breakout Expansion Board for ESP32
1×(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1×DIYables ESP32 Starter-Kit (ESP32 enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über RFID/NFC RC522-Modul und Relais

Wir haben spezifische Tutorials zum RFID/NFC RC522-Modul und Relais. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, Funktionsweise, Verkabelung mit dem ESP32, ESP32-Code... Erfahren Sie mehr darüber in den folgenden Links:

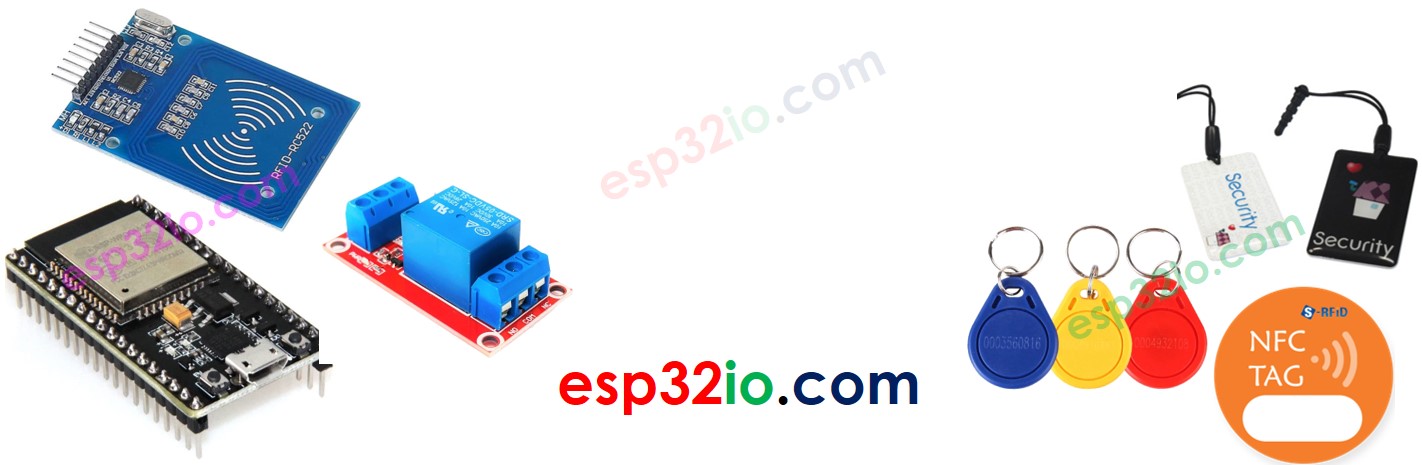

ESP32 ESP32 RFID-Relais-Komponente

Wie das RC522-Modul funktioniert

  • Mehrere autorisierte UIDs von RFID-/NFC-Tags sind im ESP32-Code vordefiniert.
  • Wenn ein RFID-/NFC-Tag an ein RFID-/NFC-Lesegerät gehalten wird.
  • Der ESP32 liest die UID vom RFID-/NFC-Lesegerät aus.
  • Der ESP32 sucht die gelesene UID in der vordefinierten UID-Liste.
  • Wenn die vordefinierte UID-Liste die gelesene UID enthält, aktiviert der ESP32 das Relais.

Verdrahtungsdiagramm

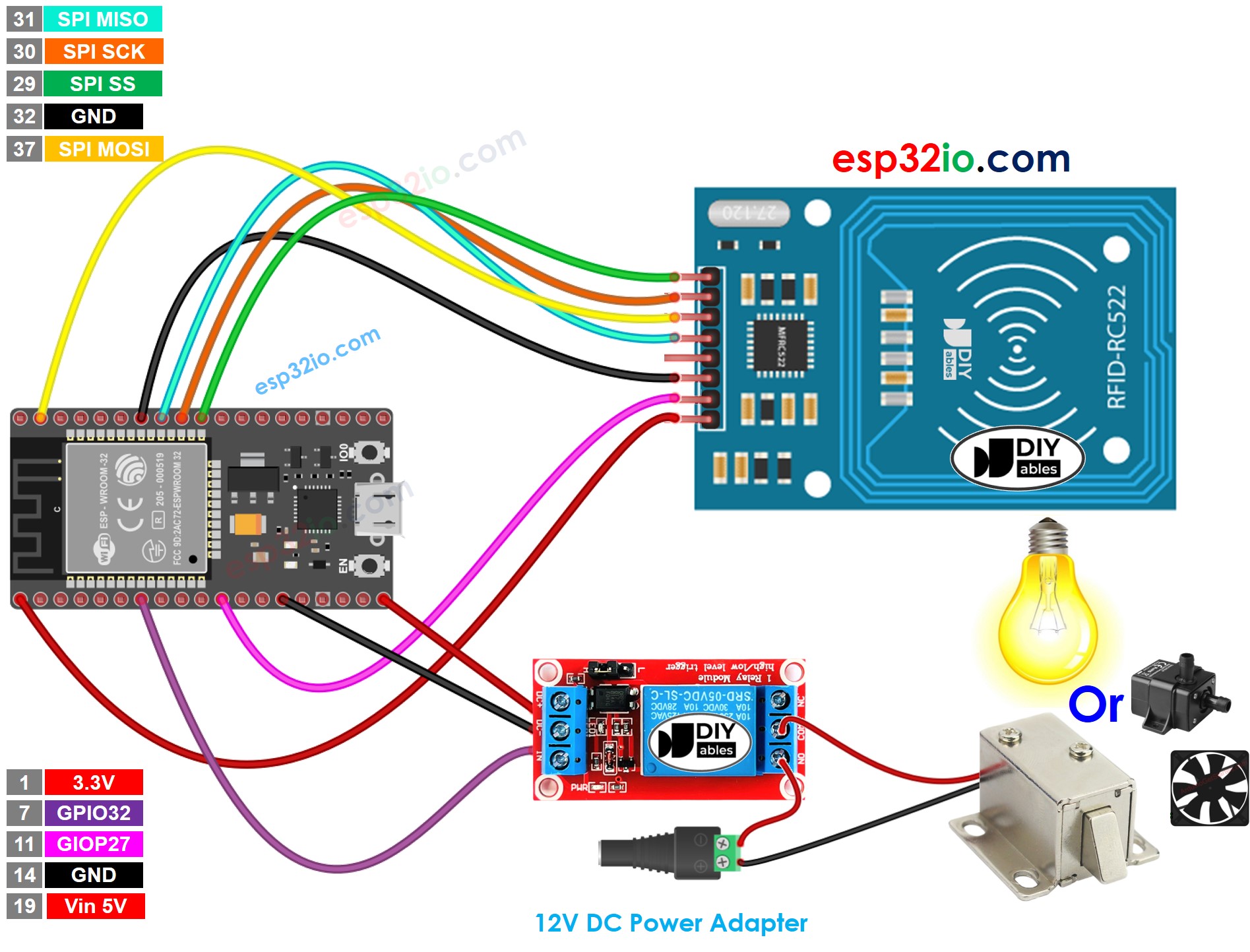

ESP32 RFID RC522 Relais-Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

※ Notiz:

Die Reihenfolge der Pins kann je nach Hersteller variieren. Verwenden Sie IMMER die auf dem Modul aufgedruckten Beschriftungen. Das obige Bild zeigt die Pinbelegung der Module des Herstellers DIYables.

ESP32-Code - Einzelner RFID/NFC-Tag

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rfid-nfc-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) { Serial.println("Authorized Tag"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Schnelle Schritte

  • Falls dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie sich wie man die Umgebung für ESP32 in der Arduino IDE einrichtet an.
  • Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
  • Geben Sie „MFRC522“ in das Suchfeld ein, suchen Sie dann nach der Bibliothek von GithubCommunity
  • Installieren Sie die Bibliothek, indem Sie auf die Schaltfläche Installieren klicken.
ESP32 MFRC522-Bibliothek
  • Finde die UID des Tags heraus, indem du die folgenden Schritte ausführst:
    • Kopiere den obigen Code und füge ihn in die Arduino IDE ein.
    • Kompiliere und lade den Code auf das ESP32-Board hoch, indem du in der Arduino IDE auf die Schaltfläche Upload klickst.
    • Öffne den seriellen Monitor in der Arduino IDE.
    Wie öffnet man den seriellen Monitor in der Arduino-IDE?
    • Tippe ein RFID-/NFC-Tag an, dem du am RFID-RC522-Leser eine Berechtigung erteilen möchtest
    • Notiere die UID, die im Serial Monitor angezeigt wird
    COM6
    Send
    Tap an RFID/NFC tag on the RFID-RC522 reader Unauthorized Tag with UID: 2B B8 59 B1
    Autoscroll Show timestamp
    Clear output
    9600 baud
    Newline
    • Aktualisieren Sie die UID in Zeile 18 des obigen Codes. Zum Beispiel ändern Sie byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; zu byte authorizedUID[4] = {0x2B, 0xB8, 0x59, 0xB1};
    • Laden Sie den Code erneut auf den ESP32 hoch
    • Berühren Sie den autorisierten RFID/NFC-Tag am RFID-RC522-Modul
    • Sehen Sie das Ergebnis im seriellen Monitor
    COM6
    Send
    Tap an RFID/NFC tag on the RFID-RC522 reader Authorized Tag
    Autoscroll Show timestamp
    Clear output
    9600 baud
    Newline
    • Halten Sie einen unautorisierten RFID/NFC-Tag in die Nähe des RFID-RC522-Moduls.
    • Sehen Sie das Ergebnis im seriellen Monitor.
    COM6
    Send
    Tap an RFID/NFC tag on the RFID-RC522 reader Authorized Tag Unauthorized Tag with UID: 1C 2A 52 E3
    Autoscroll Show timestamp
    Clear output
    9600 baud
    Newline

ESP32-Code - Mehrere RFID- und NFC-Tags

Der untenstehende ESP32-Code ermöglicht es, mehrere autorisierte RFID-/NFC-Tags zu verwenden, damit das Relais aktiviert wird. Der Code verwendet zum Beispiel zwei Tags. Sie können weitere hinzufügen.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rfid-nfc-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID1[4] = {0x3A, 0xC9, 0x6A, 0xCB}; byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) { Serial.println("Authorized Tag 1"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else if (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) { Serial.println("Authorized Tag 2"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Schnelle Schritte

  • Die UUIDs zweier autorisierter RFID/NFC-Tags wurden in den Code eingefügt.
  • Den Code auf den ESP32 hochladen.
  • Die autorisierten Tags nacheinander auf das RFID-RC522-Modul auflegen.
  • Das Ergebnis im Serial Monitor:
COM6
Send
Tap an RFID/NFC tag on the RFID-RC522 reader Authorized Tag 1 Authorized Tag 2
Autoscroll Show timestamp
Clear output
9600 baud
Newline

Sie können den Code so ändern, dass drei, vier oder mehr Tags hinzugefügt werden.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

※ UNSERE NACHRICHTEN

  • Sie können gerne den Link zu diesem Tutorial teilen. Bitte verwenden Sie jedoch unsere Inhalte nicht auf anderen Websites. Wir haben viel Mühe und Zeit in die Erstellung der Inhalte investiert, bitte respektieren Sie unsere Arbeit!
