ESP32 - LED - Blinken ohne Verzögerung

Eines der ersten Programme, das Anfänger ausführen, ist das Blinken einer LED. Der einfachste Weg, eine LED blinken zu lassen, besteht darin, die delay()-Funktion zu verwenden. Diese Funktion blockiert den ESP32 daran, andere Dinge zu tun. Es ist in Ordnung, wenn du nur eine einzige LED blinken lassen möchtest. Wenn du jedoch mehrere LEDs blinken lassen möchtest oder parallel andere Aufgaben erledigen willst, kannst du die delay()-Funktion nicht verwenden. Wir brauchen eine andere Lösung. Dieses Tutorial zeigt dir, wie man mehrere Aufgaben ohne die Delay-Funktion ausführt. Genauer gesagt lernen wir, wie man eine LED blinken lässt und wie der Zustand des Buttons geprüft wird.

Wir werden drei unten aufgeführten Beispiele durchgehen und die Unterschiede zwischen ihnen vergleichen.

ESP32 blinkt LED mithilfe der Funktion delay()
ESP32 blinkt LED mithilfe der Funktion millis()
ESP32 blinkt LED mithilfe der Bibliothek ezLED

Diese Methode kann angewendet werden, damit der ESP32 mehrere Aufgaben gleichzeitig ausführen kann. Das Blinken einer LED ist nur ein Beispiel.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Taster

Wir haben spezifische Tutorials zu LED und Taster. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, Funktionsweise, Verkabelung mit dem ESP32, ESP32-Code... Erfahren Sie mehr darüber unter den folgenden Links:

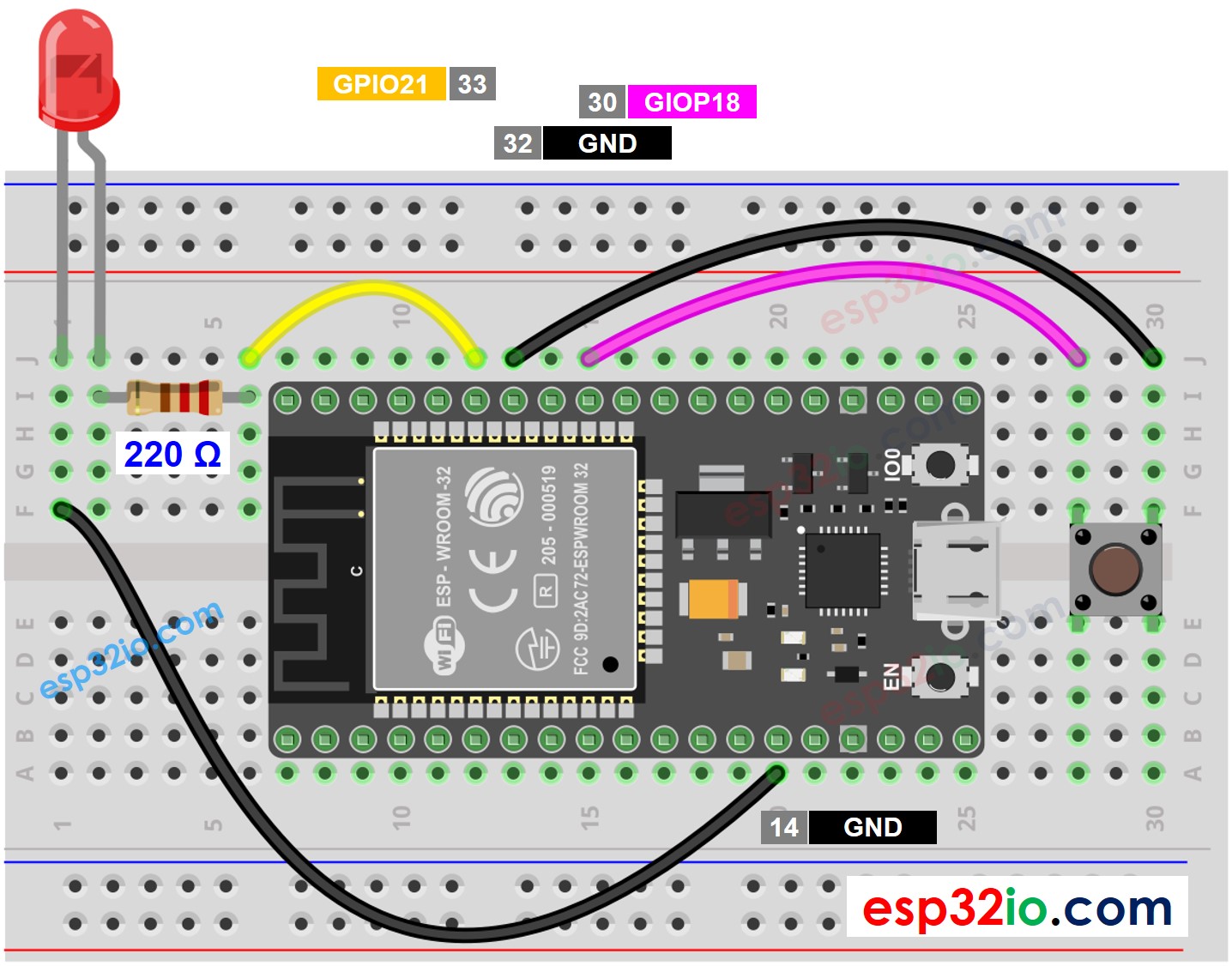

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

Lass uns den ESP32-Code vergleichen, der die LED blinken lässt, mit und ohne Verwendung der delay()-Funktion.

ESP32-Code - Mit Verzögerung

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, lesen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Verkabeln Sie die Anschlüsse gemäß dem obigen Bild.
Verbinden Sie das ESP32-Board mit Ihrem PC über ein Micro-USB-Kabel.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und laden Sie den Code auf das ESP32-Board hoch, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.

Wie man ESP32-Code in der Arduino-IDE hochlädt

Öffnen Sie den seriellen Monitor in der Arduino-IDE.

Wie öffnet man den seriellen Monitor in der Arduino-IDE?

Drücke den Knopf viermal
Sieh die LED: Die LED wechselt regelmäßig jede Sekunde zwischen EIN und AUS
Sieh die Ausgabe im seriellen Monitor

COM6

Send

1 0

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Im Serial Monitor werden Sie nicht viermal beobachten, dass der Zustand auf 0 wechselt (4 Tastendrücke). Das liegt daran, dass der ESP32 während der Verzögerungszeit die Veränderung nicht erkennen kann.

ESP32 Code - Ohne Verzögerung

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-led-blink-without-delay */ #define LED_PIN 21 // ESP32 pin GPIO21 connected to LED #define BUTTON_PIN 18 // ESP32 pin GPIO18 connected to button #define BLINK_INTERVAL 1000 // interval at which to blink LED (milliseconds) // Variables will change: int ledState = LOW; // ledState used to set the LED int previousButtonState = LOW; // will store last time button was updated unsigned long previousMillis = 0; // will store last time LED was updated void setup() { Serial.begin(9600); // set the digital pin as output: pinMode(LED_PIN, OUTPUT); // set the digital pin as an input: pinMode(BUTTON_PIN, INPUT_PULLUP); } void loop() { // check to see if it's time to blink the LED; that is, if the difference // between the current time and last time you blinked the LED is bigger than // the interval at which you want to blink the LED. unsigned long currentMillis = millis(); if (currentMillis - previousMillis >= BLINK_INTERVAL) { // if the LED is off turn it on and vice-versa: ledState = (ledState == LOW) ? HIGH : LOW; // set the LED with the ledState of the variable: digitalWrite(LED_PIN, ledState); // save the last time you blinked the LED previousMillis = currentMillis; } // check button state's change int currentButtonState = digitalRead(BUTTON_PIN); if (currentButtonState != previousButtonState) { // print out the state of the button: Serial.println(currentButtonState); // save the last state of button previousButtonState = currentButtonState; } // DO OTHER WORKS HERE }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Führen Sie den obigen Code aus und drücken Sie den Knopf viermal
Sehen Sie die LED: Die LED wechselt jede Sekunde zwischen AN und AUS
Sehen Sie die Ausgabe im seriellen Monitor

COM6

Send

1 0 1 0 1 0 1 0

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Alle dringenden Ereignisse wurden erkannt.

Zeilenweise Code-Erklärung

Der obige ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Weitere Aufgaben hinzufügen

Der unten stehende Code blinkt zwei LEDs mit unterschiedlichen Intervallen und überprüft den Zustand des Tasters.

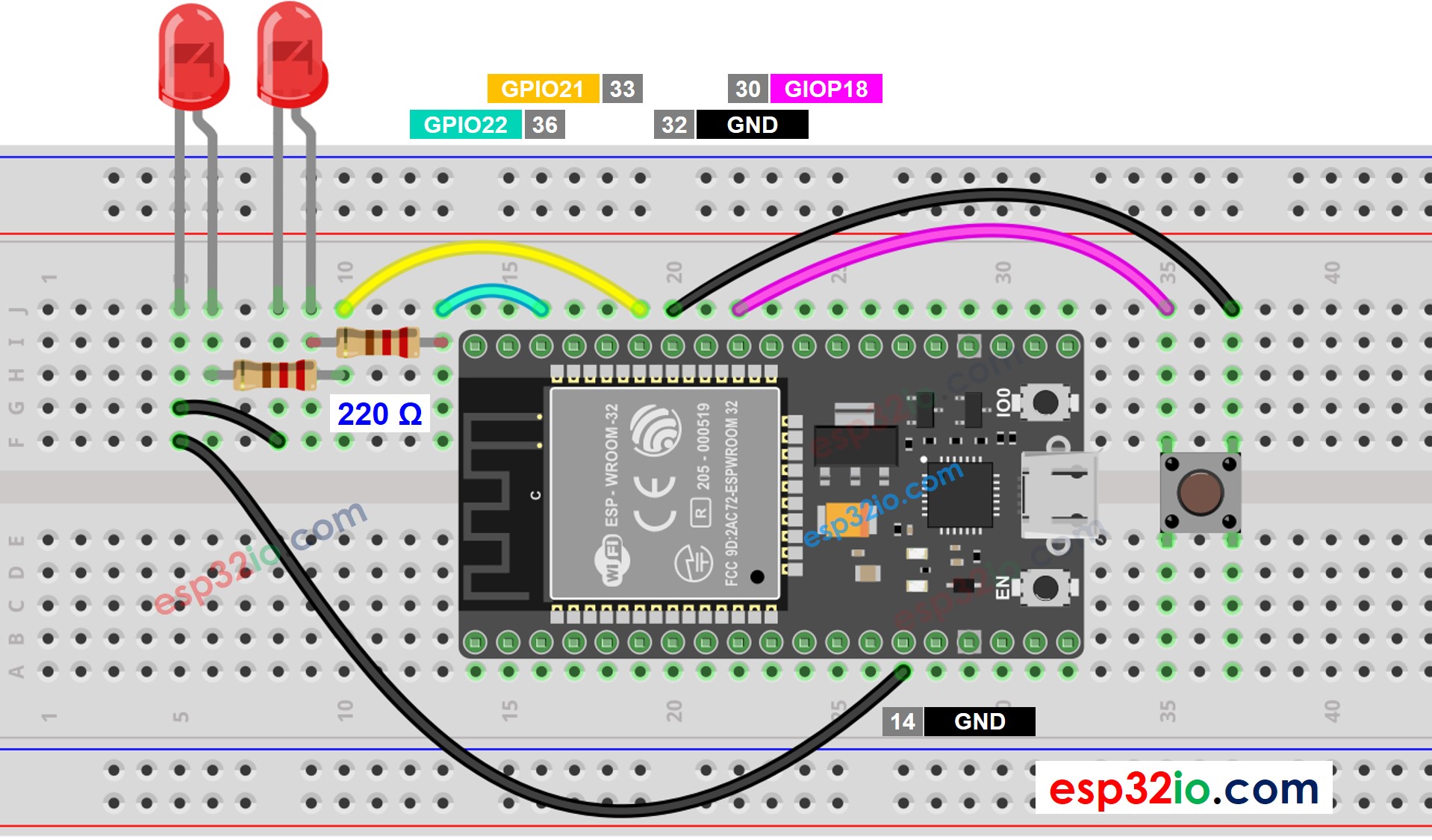

ESP32 LED Verdrahtungsdiagramm für zwei Tasten

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-led-blink-without-delay */ #define LED_PIN_1 22 // ESP32 pin GPIO22 connected to LED #define LED_PIN_2 21 // ESP32 pin GPIO21 connected to LED #define BUTTON_PIN 18 // ESP32 pin GPIO18 connected to button #define BLINK_INTERVAL_1 1000 // interval at which to blink LED 1 (milliseconds) #define BLINK_INTERVAL_2 500 // interval at which to blink LED 2 (milliseconds) // Variables will change: int ledState_1 = LOW; // ledState used to set the LED 1 int ledState_2 = LOW; // ledState used to set the LED 2 int previousButtonState = LOW; // will store last time button was updated unsigned long previousMillis_1 = 0; // will store last time LED 1 was updated unsigned long previousMillis_2 = 0; // will store last time LED 2 was updated void setup() { Serial.begin(9600); // set the digital pin as output: pinMode(LED_PIN_1, OUTPUT); pinMode(LED_PIN_2, OUTPUT); // set the digital pin as an input: pinMode(BUTTON_PIN, INPUT_PULLUP); } void loop() { unsigned long currentMillis = millis(); // check to see if it's time to blink the LED 1 if (currentMillis - previousMillis_1 >= BLINK_INTERVAL_1) { // if the LED is off turn it on and vice-versa: ledState_1 = (ledState_1 == LOW) ? HIGH : LOW; // set the LED with the ledState of the variable: digitalWrite(LED_PIN_1, ledState_1); // save the last time you blinked the LED previousMillis_1 = currentMillis; } // check to see if it's time to blink the LED 2 if (currentMillis - previousMillis_2 >= BLINK_INTERVAL_2) { // if the LED is off turn it on and vice-versa: ledState_2 = (ledState_2 == LOW) ? HIGH : LOW; // set the LED with the ledState of the variable: digitalWrite(LED_PIN_2, ledState_2); // save the last time you blinked the LED previousMillis_2 = currentMillis; } // check button state's change int currentButtonState = digitalRead(BUTTON_PIN); if (currentButtonState != previousButtonState) { // print out the state of the button: Serial.println(currentButtonState); // save the last state of button previousButtonState = currentButtonState; } // DO OTHER WORKS HERE }
