ESP32 - Gassensor-Relais

In diesem Tutorial werden wir die Nutzung des ESP32 zusammen mit einem Gassensor und einem Relais untersuchen, um die Aktivierung eines Ventilators oder einer Sirene auszulösen, wenn verschiedene potenziell gefährliche Gase wie LPG, Rauch, Alkohol, Propan, Wasserstoff, Methan, Kohlenmonoxid und andere brennbare Substanzen erkannt werden.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	MQ2 Gassensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) 12V Kühlventilator
1	×	(Optional) 12V Alarm Siren Horn
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und MQ-2-Gassensor

Sind Sie mit Relais und dem MQ-2-Gassensor nicht vertraut, einschließlich ihrer Pinbelegungen, Funktionen und Programmierung? Entdecken Sie unten umfassende Tutorials zu diesen Themen:

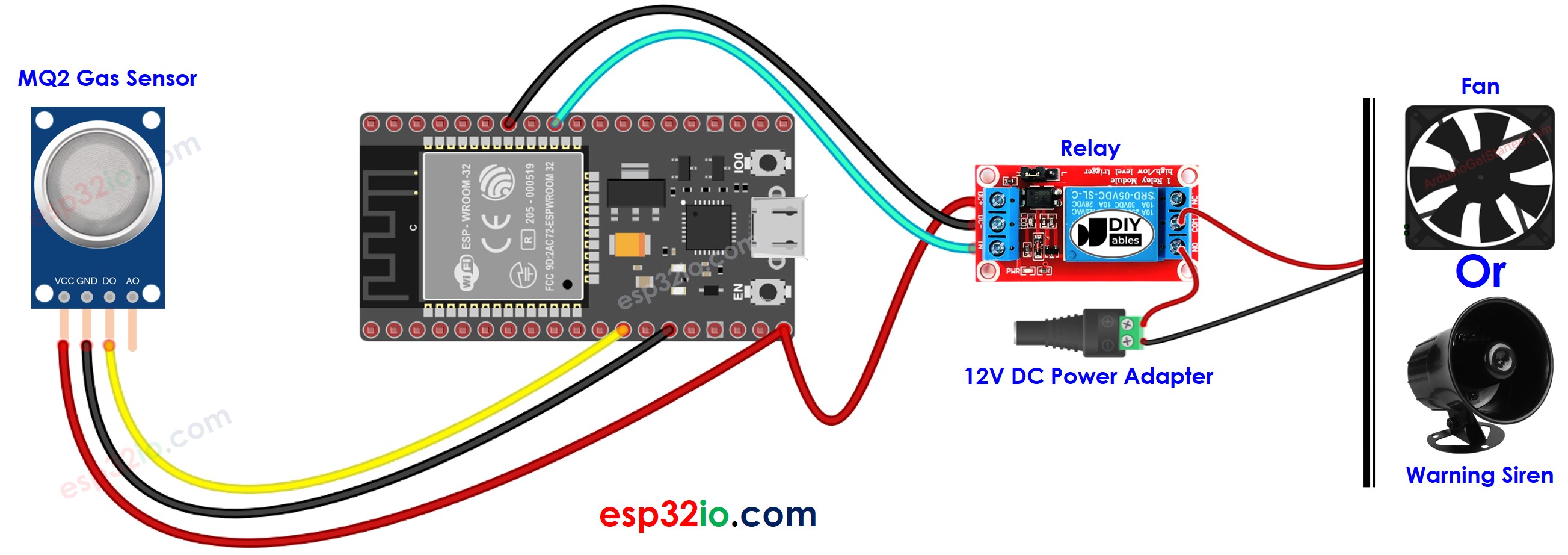

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-gas-sensor-relay */ #define DO_PIN 14 // The ESP32 pin GPIO14 connected to DO pin of the MQ2 sensor #define RELAY_PIN 18 // The ESP32 pin GPIO18 connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the ESP32's pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie ESP32 verwenden, sehen Sie sich wie man die Umgebung für ESP32 in der Arduino IDE einrichtet an.
Schließen Sie die Verkabelung wie im obigen Bild an.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board aus (z. B. ESP32 Dev Module) und den COM-Port aus.
Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf den ESP32 hochzuladen.

Bewegen Sie Ihre Hand vor dem Sensor
Sehen Sie die Änderung des Relaiszustands

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
