ESP32 - DHT22 - Relais

In diesem Tutorial lernen wir, wie man den ESP32 verwendet, um das Relais basierend auf der Temperatur zu steuern, die vom DHT22-Sensor gemessen wird.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT22 Temperatur- und Feuchtigkeitssensor
1	×	Relais
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) 12V Fan
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und DHT22-Sensor

Wenn Sie nichts über den DHT22-Temperatursensor und das Relais wissen (Pinbelegung, wie es funktioniert, wie man programmiert ...), lernen Sie in den folgenden Tutorials:

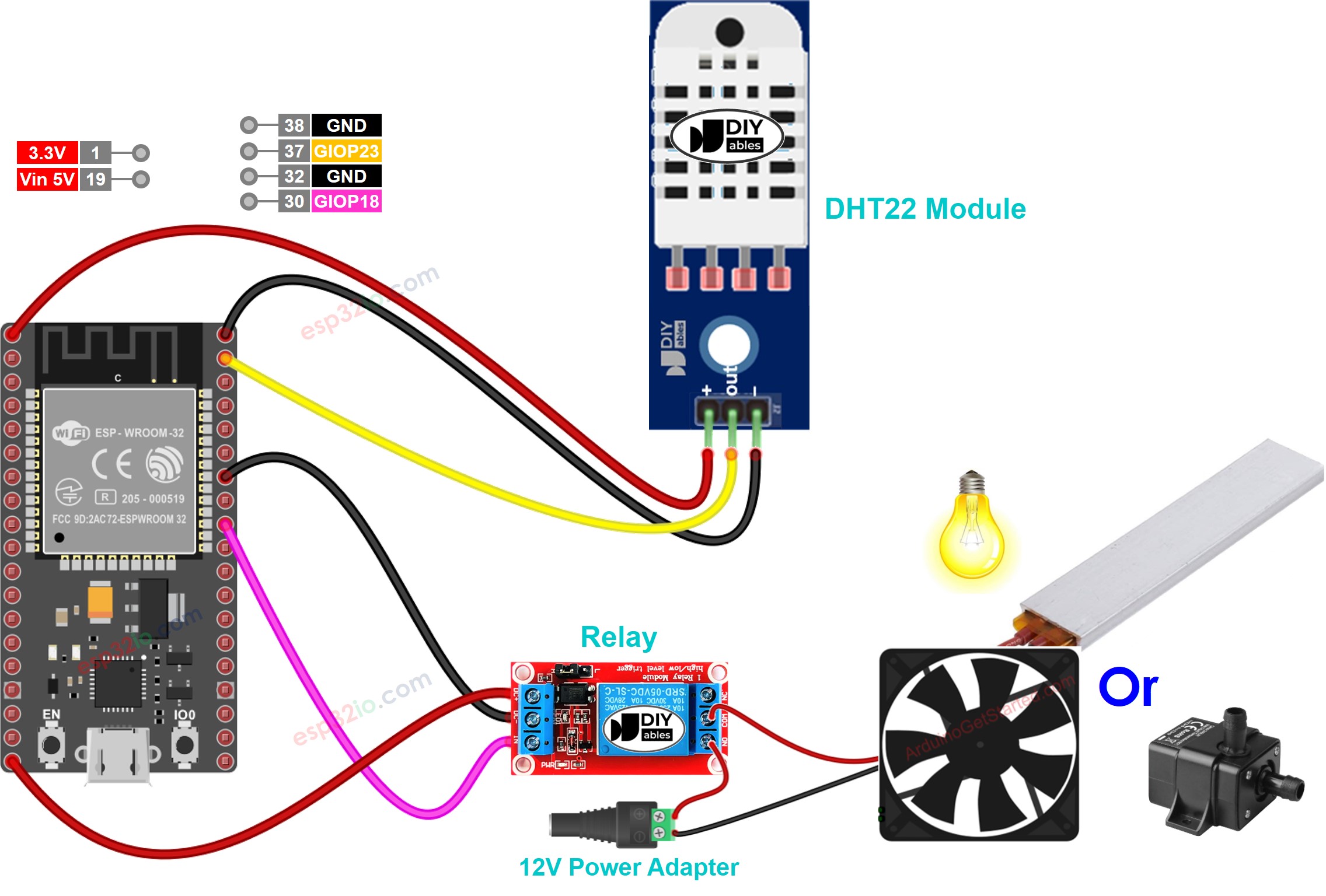

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

Wie das System funktioniert

ESP32 misst die Temperatur des DHT22-Sensors
Wenn die Temperatur einen oberen Grenzwert überschreitet, schaltet der ESP32 das Relais ein
Wenn die Temperatur unter einen unteren Grenzwert fällt, schaltet der ESP32 das Relais aus

Der oben beschriebene Prozess wird unendlich oft in der Schleife wiederholt.

Wenn Sie das Relais einschalten möchten, wenn die Temperatur über einen bestimmten Wert steigt, und es ausschalten möchten, wenn sie unter diesen Wert fällt, müssen Sie lediglich den oberen Grenzwert und den unteren Grenzwert auf denselben Wert einstellen.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-dht22-relay */ #include <DHT.h> #define DHT22_PIN 23 // ESP32 pin GPIO23 connected to DHT22 #define RELAY_PIN 18 // ESP32 pin GPIO18 connected to relay #define DHT_SENSOR_TYPE DHT22 #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht22(DHT22_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the DHT sensor } void loop() { float temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT22 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

In den obigen Codes schaltet der ESP32 das Relais ein, wenn die Temperatur 25 °C überschreitet, und hält das Relais eingeschaltet, bis die Temperatur unter 20 °C liegt.

Schnelle Schritte

Falls Sie ESP32 zum ersten Mal verwenden, sehen Sie sich Wie man die ESP32-Umgebung in der Arduino IDE einrichtet an.
Schließen Sie die Verkabelung wie im obigen Bild an.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Klicken Sie auf das Symbol Bibliotheken in der linken Leiste der Arduino IDE.
Suchen Sie „DHT“, und finden Sie dann die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Schaltfläche Installieren, um die Bibliothek zu installieren.

Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

ESP32 Adafruit vereinheitlichte Sensorbibliothek

Kopieren Sie den obigen Code, der dem Sensor entspricht, den Sie haben, und öffnen Sie ihn mit der Arduino IDE
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den ESP32 hochzuladen
Erhöhen oder senken Sie die Umgebungstemperatur rund um den Sensor
Sehen Sie den Status des Relais
