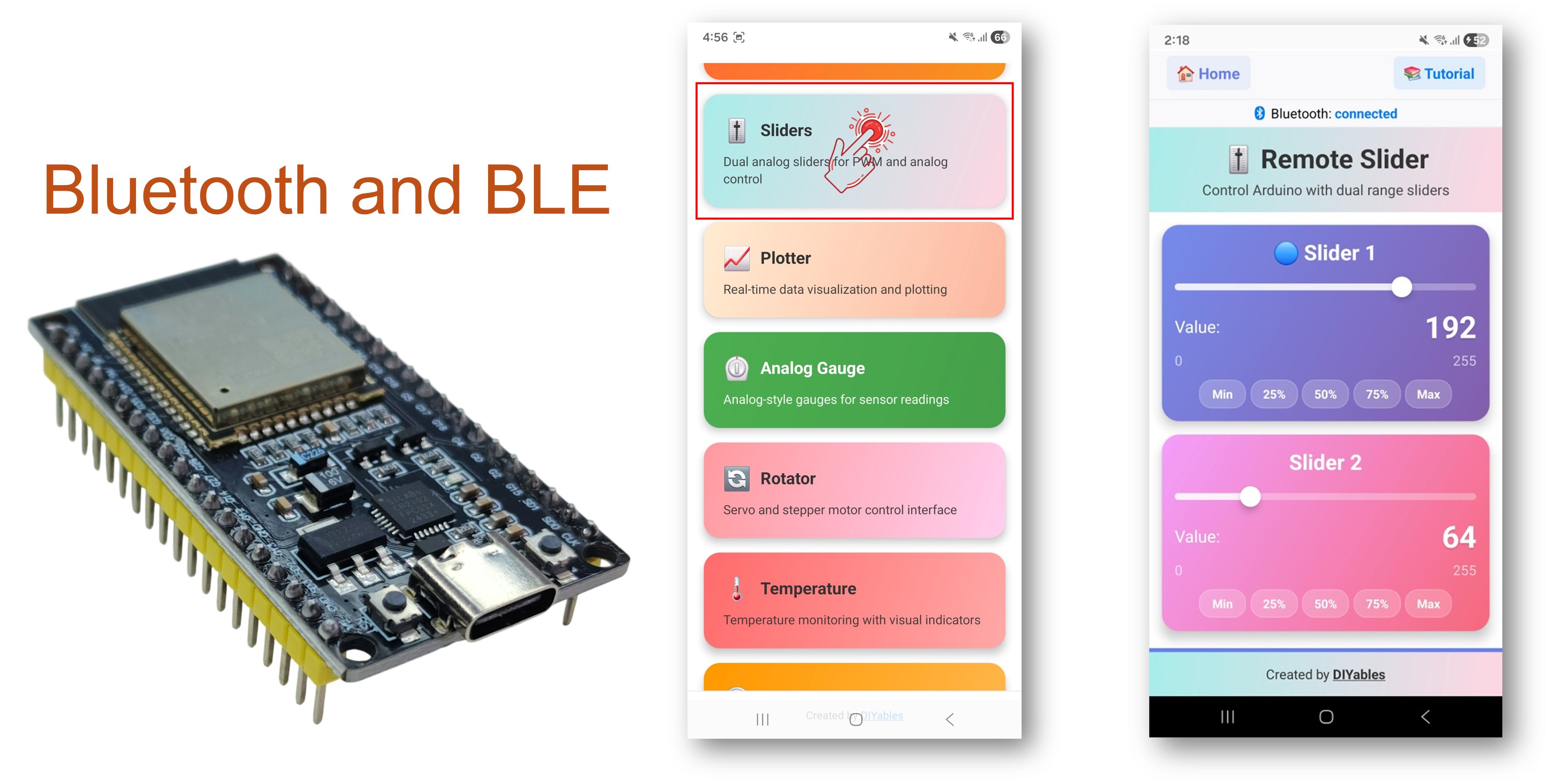

ESP32 Bluetooth Slider Beispiel - Tutorial für Zwei-Slider-Steuerungsschnittstelle
Überblick
Das Bluetooth Slider-Beispiel bietet zwei unabhängige Slider-Steuerungen, die über die DIYables Bluetooth STEM App zugänglich sind. Entwickelt für ESP32-Boards mit Unterstützung für sowohl BLE (Bluetooth Low Energy) als auch Classic Bluetooth Verbindungen. Jeder Slider bietet Werte von 0-100, was sie perfekt für PWM-Steuerung, Helligkeitseinstellung, Motorgeschwindigkeitskontrolle und jede Anwendung macht, die analog-ähnliche Steuerwerte benötigt.
Dieses Beispiel unterstützt zwei Bluetooth-Modi:
- ESP32 BLE (Bluetooth Low Energy): Funktioniert sowohl auf Android als auch iOS
- ESP32 Classic Bluetooth: Funktioniert nur auf Android. iOS unterstützt kein Classic Bluetooth. Verwenden Sie BLE, wenn Sie iOS-Unterstützung benötigen.
Funktionen
- Zwei Slider: Zwei unabhängige Slider-Steuerungen (jeweils Bereich 0-100)
- Echtzeit-Werte: Sofortige Wert-Updates über Bluetooth-Kommunikation
- PWM-Kompatibel: Werte (0-100) einfach auf analogWrite()-Funktionen abbildbar
- Visuelle Rückmeldung: Echtzeit-Wertanzeige für jeden Slider in der App
- BLE & Classic Bluetooth: Wählen Sie den Bluetooth-Modus, der zu Ihrem Projekt passt
- Plattformübergreifend: BLE-Modus funktioniert sowohl auf Android als auch iOS; Classic Bluetooth funktioniert auf Android
- Niedrige Leistungsaufnahme: BLE-Modus verbraucht weniger Strom als Classic Bluetooth
- Konfigurierbarer Bereich & Schritt: Anpassen von Slider-Bereich und Schrittgröße zur Laufzeit
Hardware Erforderlich
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables ESP32 Starter-Kit (ESP32 enthalten) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
ESP32 Code
Schnelle Schritte
Folgen Sie diesen Anweisungen Schritt für Schritt:
- Falls Sie zum ersten Mal den ESP32 verwenden, lesen Sie das Tutorial zur Einrichtung der Umgebung für ESP32 in der Arduino IDE.
- Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
- Starten Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das entsprechende ESP32-Board und den COM-Port aus.
- Navigieren Sie zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
- Suchen Sie "DIYables Bluetooth" und finden Sie die DIYables Bluetooth-Bibliothek von DIYables
- Klicken Sie auf den Installieren-Button, um die Bibliothek zu installieren.
- Sie werden gefragt, ob Sie weitere Bibliotheksabhängigkeiten installieren möchten
- Klicken Sie auf Alle Installieren, um alle Bibliotheksabhängigkeiten zu installieren.
Wählen Sie einen der beiden Bluetooth-Modi unten je nach Ihren Anforderungen:
ESP32 Classic Bluetooth Code (funktioniert nur mit der App auf Android)
Hinweis: Classic Bluetooth wird NICHT auf iOS unterstützt. Falls Sie iOS-Unterstützung benötigen, verwenden Sie den BLE-Code unten.
- In der Arduino IDE gehen Sie zu Datei Beispiele DIYables Bluetooth Esp32Bluetooth_Slider Beispiel, oder kopieren Sie den obigen Code und fügen Sie ihn in den Editor der Arduino IDE ein
/*
* DIYables Bluetooth Library - ESP32 Classic Bluetooth Slider Example
* Works with DIYables Bluetooth STEM app on Android
* Note: Classic Bluetooth is NOT supported on iOS. Use BLE examples for iOS support.
*
* This example demonstrates the Bluetooth Slider feature:
* - Control values using sliders (0-100)
* - Support for dual sliders
* - Configurable range and step
*
* Compatible Boards:
* - ESP32 (all variants with Classic Bluetooth)
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status
* 3. Use DIYables Bluetooth App to connect and control sliders
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothSlider.h>
#include <platforms/DIYables_Esp32Bluetooth.h>
// Create Bluetooth instances
DIYables_Esp32Bluetooth bluetooth("ESP32_Slider");
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Slider app instance (min=0, max=100, step=1)
DIYables_BluetoothSlider bluetoothSlider(0, 100, 1);
// Variables to store current slider values
int currentSlider1 = 0;
int currentSlider2 = 0;
// PWM output pins (for LED brightness control example)
const int PWM_PIN_1 = 16;
const int PWM_PIN_2 = 17;
// ESP32 LEDC PWM channels
const int PWM_CHANNEL_1 = 0;
const int PWM_CHANNEL_2 = 1;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 Slider Example");
// Initialize PWM using ESP32 LEDC
ledcSetup(PWM_CHANNEL_1, 5000, 8); // 5kHz, 8-bit resolution
ledcSetup(PWM_CHANNEL_2, 5000, 8);
ledcAttachPin(PWM_PIN_1, PWM_CHANNEL_1);
ledcAttachPin(PWM_PIN_2, PWM_CHANNEL_2);
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add slider app to server
bluetoothServer.addApp(&bluetoothSlider);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
// Send initial slider positions
bluetoothSlider.send(currentSlider1, currentSlider2);
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Set up slider callback for value changes
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
// Store the received values
currentSlider1 = slider1;
currentSlider2 = slider2;
// Print slider values (0-100)
Serial.print("Slider 1: ");
Serial.print(slider1);
Serial.print(", Slider 2: ");
Serial.println(slider2);
// Map slider values (0-100) to PWM range (0-255)
int pwm1 = map(slider1, 0, 100, 0, 255);
int pwm2 = map(slider2, 0, 100, 0, 255);
// Control LED brightness using ESP32 LEDC
ledcWrite(PWM_CHANNEL_1, pwm1);
ledcWrite(PWM_CHANNEL_2, pwm2);
// TODO: Add your control logic here based on slider values
// Examples:
// - Servo control: myServo.write(map(slider1, 0, 100, 0, 180));
// - Motor speed: ledcWrite(MOTOR_CHANNEL, pwm1);
// - Volume control: setVolume(slider1);
// - Brightness control: setBrightness(slider2);
});
// Optional: Handle requests for current slider values (when app loads)
bluetoothSlider.onGetConfig([]() {
// Send the stored slider values back to the app
bluetoothSlider.send(currentSlider1, currentSlider2);
Serial.print("App requested values - Sent: Slider1=");
Serial.print(currentSlider1);
Serial.print(", Slider2=");
Serial.println(currentSlider2);
});
// You can change slider configuration at runtime:
// bluetoothSlider.setRange(0, 255); // Change range to 0-255
// bluetoothSlider.setStep(5); // Change step to 5 (coarser control)
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
// Handle Bluetooth server communications
bluetoothServer.loop();
delay(10);
}
- Klicken Sie auf den Upload-Button in der Arduino IDE, um den Code auf den ESP32 hochzuladen
- Öffnen Sie den Serial Monitor
- Überprüfen Sie das Ergebnis im Serial Monitor. Es sieht folgendermaßen aus:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 Slider Example
Waiting for Bluetooth connection...
ESP32 BLE Code (funktioniert mit der App auf Android und iOS)
- In der Arduino IDE gehen Sie zu Datei Beispiele DIYables Bluetooth Esp32BLE_Slider Beispiel, oder kopieren Sie den obigen Code und fügen Sie ihn in den Editor der Arduino IDE ein
/*
* DIYables Bluetooth Library - ESP32 BLE Slider Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Slider feature:
* - Control values using sliders (0-100)
* - Support for dual sliders
* - Configurable range and step
*
* Compatible Boards:
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
* - ESP32-S3
* - ESP32-C3
* - Any ESP32 board supporting BLE
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status
* 3. Use DIYables Bluetooth App to connect and control sliders
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothSlider.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Slider";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Slider app instance (min=0, max=100, step=1)
DIYables_BluetoothSlider bluetoothSlider(0, 100, 1);
// Variables to store current slider values
int currentSlider1 = 0;
int currentSlider2 = 0;
// PWM output pins
const int PWM_PIN_1 = 16;
const int PWM_PIN_2 = 17;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Slider Example");
// Initialize PWM pins
pinMode(PWM_PIN_1, OUTPUT);
pinMode(PWM_PIN_2, OUTPUT);
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add slider app to server
bluetoothServer.addApp(&bluetoothSlider);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothSlider.send(currentSlider1, currentSlider2);
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Set up slider callback for value changes
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
Serial.print("Slider 1: ");
Serial.print(slider1);
Serial.print(", Slider 2: ");
Serial.println(slider2);
// Map slider values (0-100) to PWM range (0-255)
int pwm1 = map(slider1, 0, 100, 0, 255);
int pwm2 = map(slider2, 0, 100, 0, 255);
analogWrite(PWM_PIN_1, pwm1);
analogWrite(PWM_PIN_2, pwm2);
// TODO: Add your control logic here
});
bluetoothSlider.onGetConfig([]() {
bluetoothSlider.send(currentSlider1, currentSlider2);
Serial.print("App requested values - Sent: Slider1=");
Serial.print(currentSlider1);
Serial.print(", Slider2=");
Serial.println(currentSlider2);
});
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
bluetoothServer.loop();
delay(10);
}
- Klicken Sie auf den Upload-Button in der Arduino IDE, um den Code auf den ESP32 hochzuladen
- Öffnen Sie den Serial Monitor
- Überprüfen Sie das Ergebnis im Serial Monitor. Es sieht folgendermaßen aus:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 BLE Slider Example
Waiting for Bluetooth connection...
Mobile App
- Falls Sie den ESP32 Classic Bluetooth Code verwenden, müssen Sie den ESP32 mit Ihrem Android-Telefon vor dem Öffnen der App koppeln:
- Gehen Sie zu den Einstellungen > Bluetooth Ihres Telefons
- Stellen Sie sicher, dass Bluetooth aktiviert ist
- Ihr Telefon sucht nach verfügbaren Geräten
- Finden und tippen Sie auf "ESP32_Slider" in der Liste verfügbarer Geräte
- Bestätigen Sie die Kopplungsanfrage (keine PIN erforderlich)
- Warten Sie, bis "Gekoppelt" unter dem Gerätenamen angezeigt wird
- Falls Sie den ESP32 BLE Code verwenden, ist keine Kopplung erforderlich. Fahren Sie einfach mit dem nächsten Schritt fort.
- Öffnen Sie die DIYables Bluetooth App
- Beim ersten Öffnen der App werden Berechtigungen abgefragt. Gewähren Sie bitte folgende:
- Geräte in der Nähe Berechtigung (Android 12+) / Bluetooth Berechtigung (iOS) - erforderlich zum Scannen und Verbinden mit Bluetooth-Geräten
- Standort Berechtigung (nur Android 11 und älter) - erforderlich bei älteren Android-Versionen zum Scannen nach BLE-Geräten
- Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert ist
- Tippen Sie auf dem Startbildschirm auf die Verbinden-Schaltfläche. Die App sucht nach sowohl BLE- als auch Classic Bluetooth-Geräten.
- Finden und tippen Sie auf Ihr Gerät in den Scan-Ergebnissen, um eine Verbindung herzustellen:
- Für Classic Bluetooth: tippen Sie auf "ESP32_Slider"
- Für BLE: tippen Sie auf "ESP32BLE_Slider"
- Sobald verbunden, kehrt die App automatisch zum Startbildschirm zurück. Wählen Sie die Slider App aus dem App-Menü.
Hinweis: Sie können das Einstellungen-Symbol auf dem Startbildschirm antippen, um Apps auf dem Startbildschirm ein-/auszublenden. Weitere Details finden Sie im DIYables Bluetooth App Benutzerhandbuch.
- Bewegen Sie die beiden Slider, um PWM-Werte (0-100) zu steuern
Schauen Sie nun zurück zum Serial Monitor in der Arduino IDE. Sie werden sehen:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Slider 1: 50, Slider 2: 30
Slider 1: 75, Slider 2: 30
Slider 1: 75, Slider 2: 60
Slider 1: 100, Slider 2: 85
- Bewegen Sie die Slider in der App und beobachten Sie die Echtzeit-Rückmeldung im Serial Monitor
Kreative Anpassung - Code an Ihr Projekt anpassen
Standard-Slider-Werte festlegen
Konfigurieren Sie anfängliche Slider-Positionen:
// Aktuelle Slider-Werte (0-100)
int currentSlider1 = 25; // Standard 25%
int currentSlider2 = 50; // Standard 50%
Slider-Bereich und Schritt anpassen
// Slider-App-Instanz mit angepasstem Bereich erstellen (min=0, max=255, step=5)
DIYables_BluetoothSlider bluetoothSlider(0, 255, 5);
// Oder zur Laufzeit ändern:
bluetoothSlider.setRange(0, 255); // Bereich auf 0-255 ändern
bluetoothSlider.setStep(5); // Schritt auf 5 ändern (gröbere Kontrolle)
// Aktuelle Konfiguration lesen:
int currentMin = bluetoothSlider.getMin(); // Aktuellen Minimalwert abrufen
int currentMax = bluetoothSlider.getMax(); // Aktuellen Maximalwert abrufen
int currentStep = bluetoothSlider.getStep(); // Aktuellen Schrittwert abrufen
Konfigurationsanfrage von der App verarbeiten
Wenn die App sich verbindet und den Slider-Bildschirm öffnet, fordert sie die Slider-Konfiguration vom ESP32 an. Sie können den onGetConfig()-Callback verwenden, um die aktuellen Slider-Werte zu diesem Zeitpunkt an die App zu senden:
bluetoothSlider.onGetConfig([]() {
// Dies wird aufgerufen, wenn die App die Slider-Konfiguration anfordert
// Aktuelle Slider-Werte senden, damit sie die App korrekt anzeigt
bluetoothSlider.send(currentSlider1, currentSlider2);
Serial.println("App requested config - sent current values");
});
Werte an die App senden
Sie können Slider-Werte vom ESP32 an die App senden (z.B. um die Slider-Positionen der App zu aktualisieren):
// Beide Slider-Werte an die App senden
bluetoothSlider.send(currentSlider1, currentSlider2);
// Einen einzelnen Wert senden (wird auf beide Slider angewandt)
bluetoothSlider.send(50);
Verbindungsereignisse verarbeiten
Sie können erkennen, wann sich die App mit dem ESP32 verbindet oder trennt:
// Wird aufgerufen, wenn sich die App mit dem ESP32 verbindet
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
// Aktuelle Slider-Werte an die App senden
bluetoothSlider.send(currentSlider1, currentSlider2);
});
// Wird aufgerufen, wenn sich die App vom ESP32 trennt
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
// Optional: Motoren stoppen, Ausgänge zurücksetzen, etc.
});
// Verbindungsstatus überall in Ihrem Code überprüfen
if (bluetoothServer.isConnected()) {
// Etwas nur bei bestehender Verbindung tun
}
Slider verwenden
App-Interface-Steuerungen
Das Slider-Interface in der DIYables Bluetooth App bietet:
- Slider 1: Erste Steuer-Slider mit Wertanzeige
- Slider 2: Zweite Steuer-Slider mit Wertanzeige
- Wertanzeige: Echtzeit-Zahlenwerte für beide Slider
Wertbereiche
Jeder Slider bietet:
- Standard-Bereich: 0 bis 100
- Konfigurierbar: Bereich und Schritt können im Code angepasst werden
- PWM-Zuordnung: Einfache Zuordnung zu 0-255 für analogWrite()
Programmierbeispiele
Grundlegender Slider-Handler
void setup() {
// Slider-Callback für Wertänderungen einrichten
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
// Empfangene Werte speichern
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider-Werte ausgeben
Serial.println("Slider 1: " + String(slider1) + ", Slider 2: " + String(slider2));
// Ihre Steuerungslogik hier hinzufügen
});
}
LED-Helligkeitssteuerung (BLE-Beispiel)
// PWM-Ausgangspins
const int PWM_PIN_1 = 16;
const int PWM_PIN_2 = 17;
void setup() {
// PWM-Pins als Ausgänge konfigurieren
pinMode(PWM_PIN_1, OUTPUT);
pinMode(PWM_PIN_2, OUTPUT);
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider-Werte (0-100) auf PWM-Bereich (0-255) abbilden
int pwm1 = map(slider1, 0, 100, 0, 255);
int pwm2 = map(slider2, 0, 100, 0, 255);
// LED-Helligkeit steuern
analogWrite(PWM_PIN_1, pwm1);
analogWrite(PWM_PIN_2, pwm2);
Serial.println("LED1 Helligkeit: " + String(pwm1) +
", LED2 Helligkeit: " + String(pwm2));
});
}
LED-Helligkeitssteuerung (Classic Bluetooth mit ESP32 LEDC)
// PWM-Ausgangspins
const int PWM_PIN_1 = 16;
const int PWM_PIN_2 = 17;
// ESP32 LEDC PWM-Kanäle
const int PWM_CHANNEL_1 = 0;
const int PWM_CHANNEL_2 = 1;
void setup() {
// PWM mit ESP32 LEDC initialisieren
ledcSetup(PWM_CHANNEL_1, 5000, 8); // 5kHz, 8-Bit-Auflösung
ledcSetup(PWM_CHANNEL_2, 5000, 8);
ledcAttachPin(PWM_PIN_1, PWM_CHANNEL_1);
ledcAttachPin(PWM_PIN_2, PWM_CHANNEL_2);
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider-Werte (0-100) auf PWM-Bereich (0-255) abbilden
int pwm1 = map(slider1, 0, 100, 0, 255);
int pwm2 = map(slider2, 0, 100, 0, 255);
// LED-Helligkeit mit ESP32 LEDC steuern
ledcWrite(PWM_CHANNEL_1, pwm1);
ledcWrite(PWM_CHANNEL_2, pwm2);
Serial.println("LED1 Helligkeit: " + String(pwm1) +
", LED2 Helligkeit: " + String(pwm2));
});
}
Servo-Positionssteuerung
#include <ESP32Servo.h>
Servo servo1, servo2;
void setup() {
// Servos an Pins anhängen
servo1.attach(16);
servo2.attach(17);
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider-Werte (0-100) auf Servo-Winkel (0-180°) abbilden
int angle1 = map(slider1, 0, 100, 0, 180);
int angle2 = map(slider2, 0, 100, 0, 180);
// Servos zu berechneten Positionen bewegen
servo1.write(angle1);
servo2.write(angle2);
Serial.println("Servo1: " + String(angle1) + "°, Servo2: " + String(angle2) + "°");
});
}
Motorgeschwindigkeitssteuerung
// Motortreiber-Pins
const int MOTOR1_PWM = 16; // Motor 1 Geschwindigkeitssteuerung
const int MOTOR1_DIR1 = 18; // Motor 1 Richtungspin 1
const int MOTOR1_DIR2 = 19; // Motor 1 Richtungspin 2
const int MOTOR2_PWM = 17; // Motor 2 Geschwindigkeitssteuerung
const int MOTOR2_DIR1 = 21; // Motor 2 Richtungspin 1
const int MOTOR2_DIR2 = 22; // Motor 2 Richtungspin 2
void setup() {
// Motor-Pins konfigurieren
pinMode(MOTOR1_PWM, OUTPUT);
pinMode(MOTOR1_DIR1, OUTPUT);
pinMode(MOTOR1_DIR2, OUTPUT);
pinMode(MOTOR2_PWM, OUTPUT);
pinMode(MOTOR2_DIR1, OUTPUT);
pinMode(MOTOR2_DIR2, OUTPUT);
// Anfängliche Motorrichtungen festlegen (vorwärts)
digitalWrite(MOTOR1_DIR1, HIGH);
digitalWrite(MOTOR1_DIR2, LOW);
digitalWrite(MOTOR2_DIR1, HIGH);
digitalWrite(MOTOR2_DIR2, LOW);
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider-Werte (0-100) auf PWM-Bereich (0-255) abbilden
int pwm1 = map(slider1, 0, 100, 0, 255);
int pwm2 = map(slider2, 0, 100, 0, 255);
// Motorgeschwindigkeiten steuern
analogWrite(MOTOR1_PWM, pwm1);
analogWrite(MOTOR2_PWM, pwm2);
Serial.println("Motor1: " + String(slider1) + "%, " +
"Motor2: " + String(slider2) + "%");
});
}
RGB LED Farbsteuerung
// RGB LED Pins
const int RED_PIN = 16;
const int GREEN_PIN = 17;
const int BLUE_PIN = 18;
void setup() {
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider zur Steuerung der RGB-Komponenten verwenden
// Slider 1 steuert rote Intensität
// Slider 2 steuert blaue Intensität
// Grün wird basierend auf beiden Slidern berechnet
int redValue = map(slider1, 0, 100, 0, 255);
int blueValue = map(slider2, 0, 100, 0, 255);
int greenValue = (redValue + blueValue) / 2;
analogWrite(RED_PIN, redValue);
analogWrite(GREEN_PIN, greenValue);
analogWrite(BLUE_PIN, blueValue);
Serial.println("RGB - R:" + String(redValue) +
" G:" + String(greenValue) +
" B:" + String(blueValue));
});
}
Erweiterte Programmiertechniken
Werte-Glättung
class SliderSmoother {
private:
int currentValue = 0;
int targetValue = 0;
unsigned long lastUpdate = 0;
const int SMOOTH_RATE = 2; // Änderung pro Update-Zyklus
public:
void setTarget(int target) {
targetValue = target;
}
int getCurrentValue() {
return currentValue;
}
bool update() {
if (millis() - lastUpdate > 10) { // Alle 10ms aktualisieren
bool changed = false;
if (currentValue < targetValue) {
currentValue = min(currentValue + SMOOTH_RATE, targetValue);
changed = true;
} else if (currentValue > targetValue) {
currentValue = max(currentValue - SMOOTH_RATE, targetValue);
changed = true;
}
lastUpdate = millis();
return changed;
}
return false;
}
};
SliderSmoother smoother1, smoother2;
void setup() {
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
// Zielwerte für sanften Übergang setzen
smoother1.setTarget(slider1);
smoother2.setTarget(slider2);
});
}
void loop() {
bluetoothServer.loop();
// Geglättete Werte aktualisieren
bool changed1 = smoother1.update();
bool changed2 = smoother2.update();
if (changed1 || changed2) {
// Geglättete Werte (0-100) auf PWM (0-255) abbilden und anwenden
analogWrite(16, map(smoother1.getCurrentValue(), 0, 100, 0, 255));
analogWrite(17, map(smoother2.getCurrentValue(), 0, 100, 0, 255));
}
}
Schwellenwertbasierte Steuerung
void setupThresholdControl() {
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Schwellenwertbasierte Steuerung für diskrete Ausgänge
const int LOW_THRESHOLD = 33;
const int MEDIUM_THRESHOLD = 66;
// Digitale Ausgänge basierend auf Slider 1 Schwellenwerten steuern
if (slider1 < LOW_THRESHOLD) {
// Niedriges Level: Alle Ausgänge ausschalten
digitalWrite(18, LOW);
digitalWrite(19, LOW);
digitalWrite(21, LOW);
} else if (slider1 < MEDIUM_THRESHOLD) {
// Mittleres Level: Ersten Ausgang einschalten
digitalWrite(18, HIGH);
digitalWrite(19, LOW);
digitalWrite(21, LOW);
} else {
// Hohes Level: Alle Ausgänge einschalten
digitalWrite(18, HIGH);
digitalWrite(19, HIGH);
digitalWrite(21, HIGH);
}
// Slider 2 für analoge PWM-Steuerung verwenden
analogWrite(16, map(slider2, 0, 100, 0, 255));
});
}
Voreinstellungssystem
// Vordefinierte Voreinstellungswerte (0-100 Bereich)
const int PRESETS[][2] = {
{0, 0}, // Voreinstellung 0: Beide aus
{25, 50}, // Voreinstellung 1: Niedrig/Mittel
{50, 50}, // Voreinstellung 2: Beide mittel
{100, 50}, // Voreinstellung 3: Hoch/Mittel
{100, 100} // Voreinstellung 4: Beide maximal
};
void applyPreset(int presetNumber) {
if (presetNumber >= 0 && presetNumber < 5) {
currentSlider1 = PRESETS[presetNumber][0];
currentSlider2 = PRESETS[presetNumber][1];
// Hardware aktualisieren
analogWrite(16, map(currentSlider1, 0, 100, 0, 255));
analogWrite(17, map(currentSlider2, 0, 100, 0, 255));
// Aktualisierte Werte an die App senden
bluetoothSlider.send(currentSlider1, currentSlider2);
Serial.println("Voreinstellung " + String(presetNumber) + " angewandt" +
": " + String(currentSlider1) + ", " + String(currentSlider2));
}
}
Hardware-Integrationsbeispiele
LED-Streifen-Steuerung
// Für WS2812B oder ähnliche adressierbare LED-Streifen
// (erfordert zusätzliche Bibliotheken wie FastLED oder Adafruit NeoPixel)
const int LED_STRIP_PIN = 16;
const int NUM_LEDS = 30;
void setupLEDStrip() {
// LED-Streifen initialisieren (abhängig von verwendeter Bibliothek)
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
currentSlider1 = slider1;
currentSlider2 = slider2;
// Slider 1 steuert Helligkeit (0-100 auf 0-255 abgebildet)
// Slider 2 steuert Farbtemperatur oder Farbton (0-100 auf 0-255 abgebildet)
uint8_t brightness = map(slider1, 0, 100, 0, 255);
uint8_t hue = map(slider2, 0, 100, 0, 255);
// LED-Streifen aktualisieren (Beispiel mit konzeptionellen Funktionen)
// strip.setBrightness(brightness);
// strip.fill(CHSV(hue, 255, 255));
// strip.show();
Serial.println("LED Strip - Helligkeit: " + String(brightness) +
", Farbton: " + String(hue));
});
}
