ESP32 - Regen-Sensor - Relais

Wir werden lernen, wie man den ESP32 programmiert, um das Relais zu aktivieren, wenn Regen erkannt wird.

Durch das Anschließen des Relais an einen Motor oder Stellantrieb können wir den Regensensor für eine nahtlose Steuerung des Motors oder Stellantriebs nutzen.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Regensensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Regen-Sensor

Sind Sie mit Relais und Regen-Sensoren nicht vertraut, einschließlich ihrer Pinbelegungen, Funktionalität und Programmierung? Unten finden Sie umfassende Tutorials zu diesen Themen:

Verdrahtungsdiagramm

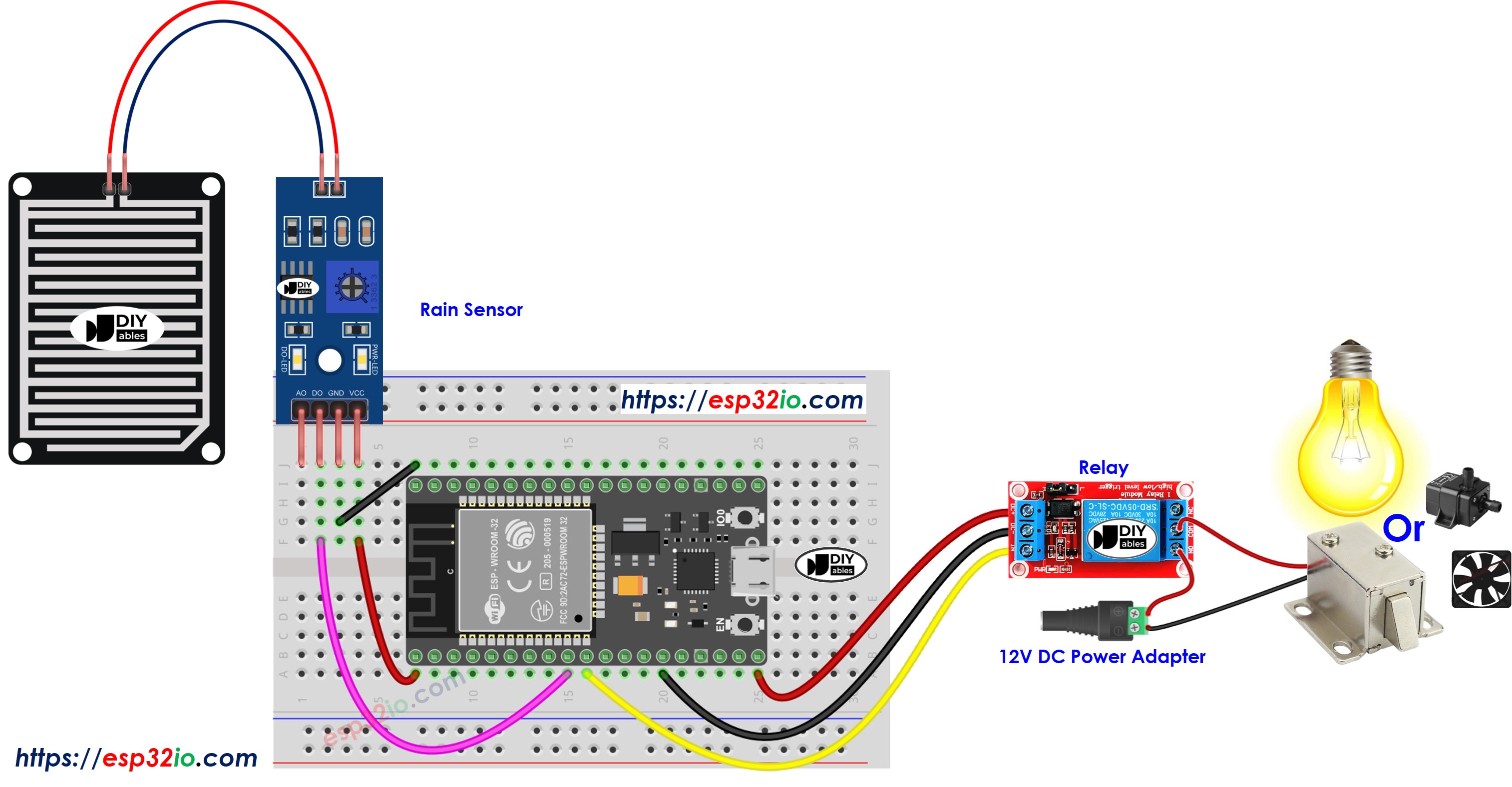

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rain-sensor-relay */ #define RAIN_SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define RELAY_PIN 26 // The ESP32 pin GPIO26 connected to the relay int rain_state = LOW; // current state of rain sensor's pin int prev_rain_state = LOW; // previous state of rain sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(RAIN_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { prev_rain_state = rain_state; // store old state rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Rain detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Rain stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, lesen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das ESP32-Board mit einem Micro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port.
Schließen Sie den ESP32 über ein USB-Kabel an den PC an.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port.
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Upload-Schaltfläche, um den Code auf den ESP32 hochzuladen.

Bewege deine Hand vor dem Sensor.
Sieh dir die Änderung des Relaiszustands an.

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
