ESP32 – Türschloss-System mit Passwort

Dieses Tutorial erklärt dir, wie man ESP32, Keypad und elektromagnetisches Schloss verwendet, um ein Türschloss-System zu erstellen. Benutzer werden über das Keypad nach einem Passwort gefragt. Ist das Passwort gültig, steuert der ESP32 das elektromagnetische Schloss, um die Tür zu entriegeln. Dieses Tutorial fügt außerdem optional ein LCD hinzu, um die Bedienung zu erleichtern. Der ESP32-Code unterstützt außerdem mehrere Passwörter.

Erforderliche Hardware

1×ESP32 ESP-WROOM-32 Entwicklungsmodul
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×Tastenfeld 3x4
1×Relais
1×Elektromagnetisches Schloss
1×12V Netzteil
1×Breadboard
1×Verbindungskabel
1×(Optional) LCD I2C
1×(Optional) DC-Stromanschluss
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1×(Empfohlen) Breakout Expansion Board for ESP32
1×(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1×DIYables ESP32 Starter-Kit (ESP32 enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastenfeld, elektromagnetisches Türschloss und LCD

Wir haben spezifische Tutorials zu Kypad, elektromagnetischen Schlössern und LCD. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verdrahtung mit dem ESP32 und zum ESP32-Code... Erfahren Sie mehr darüber in den folgenden Links:

Wie überprüft man das Passwort?

  • Eine spezielle Taste * wird verwendet, um das Passwort zurückzusetzen.
  • Eine spezielle Taste # wird verwendet, um die Passworteingabe zu beenden.
  • Jede eingegebene Taste, mit Ausnahme von * und #, wird an eine Zeichenkette angehängt.
  • Wenn die Taste # gedrückt wird, ist die Passworteingabe abgeschlossen. Der ESP32 vergleicht die eingegebene Zeichenkette mit vordefinierten Passwörtern.
  • Wenn das eingegebene Passwort gültig ist, wird die Tür geöffnet.

Verdrahtungsdiagramm

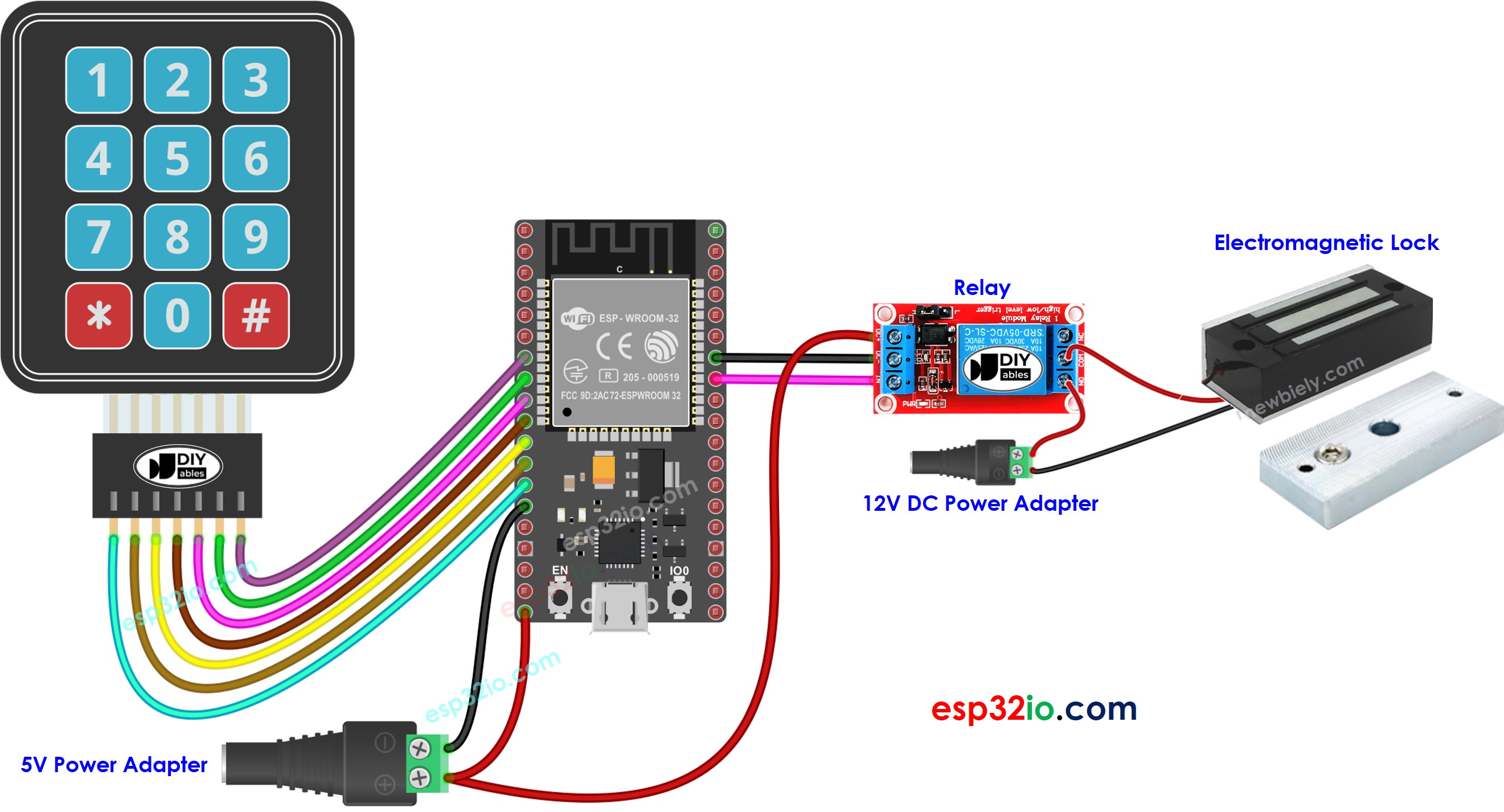

Schaltplan des ESP32-Türschloss-Systems

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code - Türschloss-System mit Passwort über Tastatur, elektromagnetisches Schloss

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-door-lock-system-using-password */ #include <Keypad.h> #define RELAY_PIN 19 // ESP32 pin GPIO19 connected to the relay #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234"; // change your password here const String password_2 = "4444"; // change your password here const String password_3 = "55555"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum input characters is 32 pinMode(RELAY_PIN, OUTPUT); digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("Valid Password => unlock the door"); digitalWrite(RELAY_PIN, LOW); // unlock the door for 20 seconds delay(20000); digitalWrite(RELAY_PIN, HIGH); // lock the door } else { Serial.println("Invalid Password => Try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Schnelle Schritte

  • Wenn Sie ESP32 zum ersten Mal verwenden, lesen Sie wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
  • Schließen Sie die Verkabelung wie im obigen Bild an.
  • Schließen Sie das ESP32-Board mit einem Micro-USB-Kabel an Ihren PC an.
  • Öffnen Sie die Arduino-IDE auf Ihrem PC.
  • Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
  • Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino-IDE.
  • Geben Sie „keypad“ in das Suchfeld ein, und suchen Sie dann nach der keypad-Bibliothek von Mark Stanley, Alexander Brevig.
  • Klicken Sie auf den Installieren-Button, um die keypad-Bibliothek zu installieren.

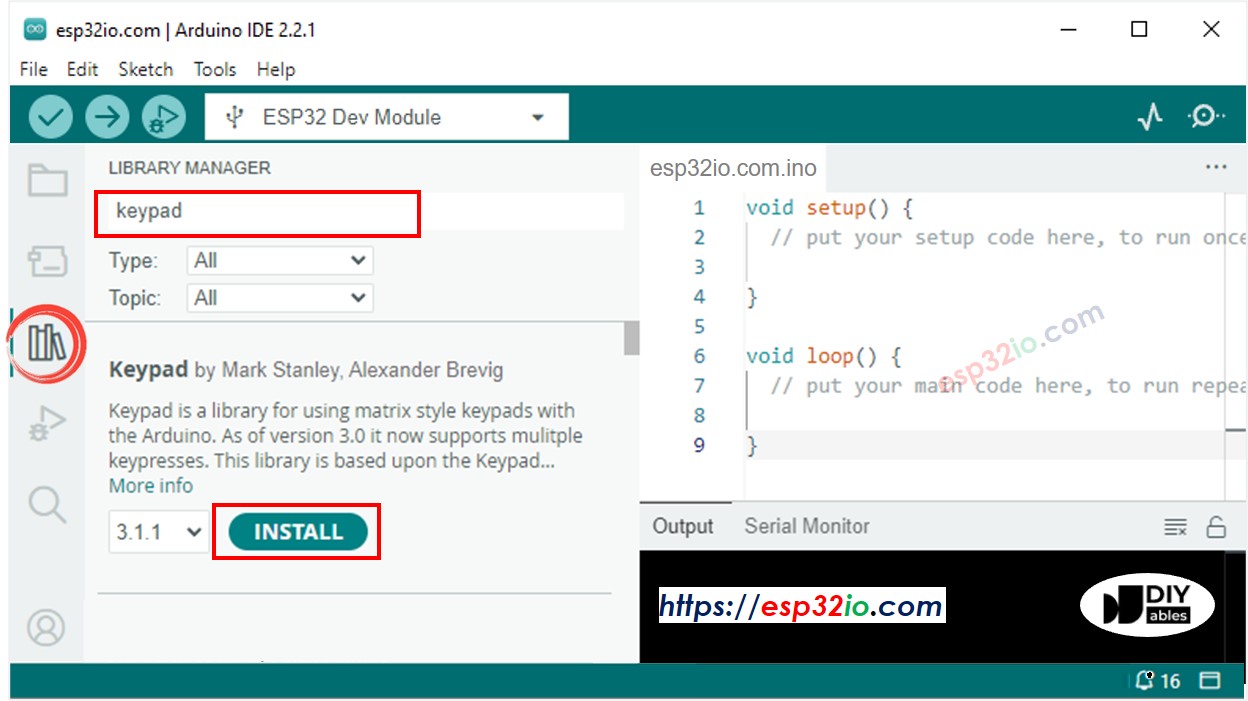

ESP32-Keypad-Bibliothek
  • Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
  • Kompilieren und laden Sie den Code auf das ESP32-Board, indem Sie in der Arduino IDE auf die Hochladen-Schaltfläche klicken.
  • Um die an der Tür installierte Elektromagnet-Verriegelung zu simulieren, platzieren Sie den Elektromagneten in der Nähe der Armaturplatte.
  • Drücken Sie die Tasten 1111 und drücken Sie #.
  • Überprüfen Sie die Anziehungskraft zwischen dem Elektromagneten und der Armaturplatte.
  • Drücken Sie die Tasten 1234 und drücken Sie #.
  • Überprüfen Sie die Anziehungskraft zwischen dem Elektromagneten und der Armaturplatte.
  • Sehen Sie das Ergebnis im seriellen Monitor.
COM6
Send
Invalid Password => Try again Valid Password => unlock the door
Autoscroll Show timestamp
Clear output
9600 baud
Newline

ESP32-Code - Türschloss-System mit Passwort, Tastenfeld, elektromagnetischem Türschloss und LCD-Anzeige

Der untenstehende Code hat LCD-I2C hinzugefügt, um den Zugriffsstatus anzuzeigen. Zur Verdrahtung mit dem LCD finden Sie in diesem Tutorial Esp32 - LCD I2C Tutorial.

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-door-lock-system-using-password */ #include <LiquidCrystal_I2C.h> #include <Keypad.h> #define RELAY_PIN 19 // ESP32 pin GPIO19 connected to the relay #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234"; // change your password here const String password_2 = "4444"; // change your password here const String password_3 = "55555"; // change your password here String input_password; LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows void setup() { Serial.begin(9600); input_password.reserve(32); // maximum input characters is 32 pinMode(RELAY_PIN, OUTPUT); digitalWrite(RELAY_PIN, HIGH); lcd.init(); // initialize the lcd lcd.backlight(); } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password lcd.clear(); } else if (key == '#') { lcd.clear(); if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("Valid Password => unlock the door"); lcd.setCursor(0, 0); lcd.print("CORRECT!"); lcd.setCursor(0, 1); lcd.print("DOOR UNLOCKED!"); digitalWrite(RELAY_PIN, LOW); // unlock the door for 20 seconds delay(20000); digitalWrite(RELAY_PIN, HIGH); // lock the door } else { Serial.println("Invalid Password => Try again"); lcd.setCursor(0, 0); lcd.print("INCORRECT!"); lcd.setCursor(0, 1); lcd.print("ACCESS DENIED!"); } input_password = ""; // reset the input password } else { if (input_password.length() == 0) { lcd.clear(); } input_password += key; // append new character to input password string lcd.setCursor(input_password.length(), 0); // move cursor to new position lcd.print('*'); // print * key as hiden character } } }

※ Notiz:

Die LCD-I2C-Adresse kann je nach Hersteller unterschiedlich sein. Im Code haben wir die Adresse 0x27 verwendet, die vom Hersteller DIYables angegeben ist.
