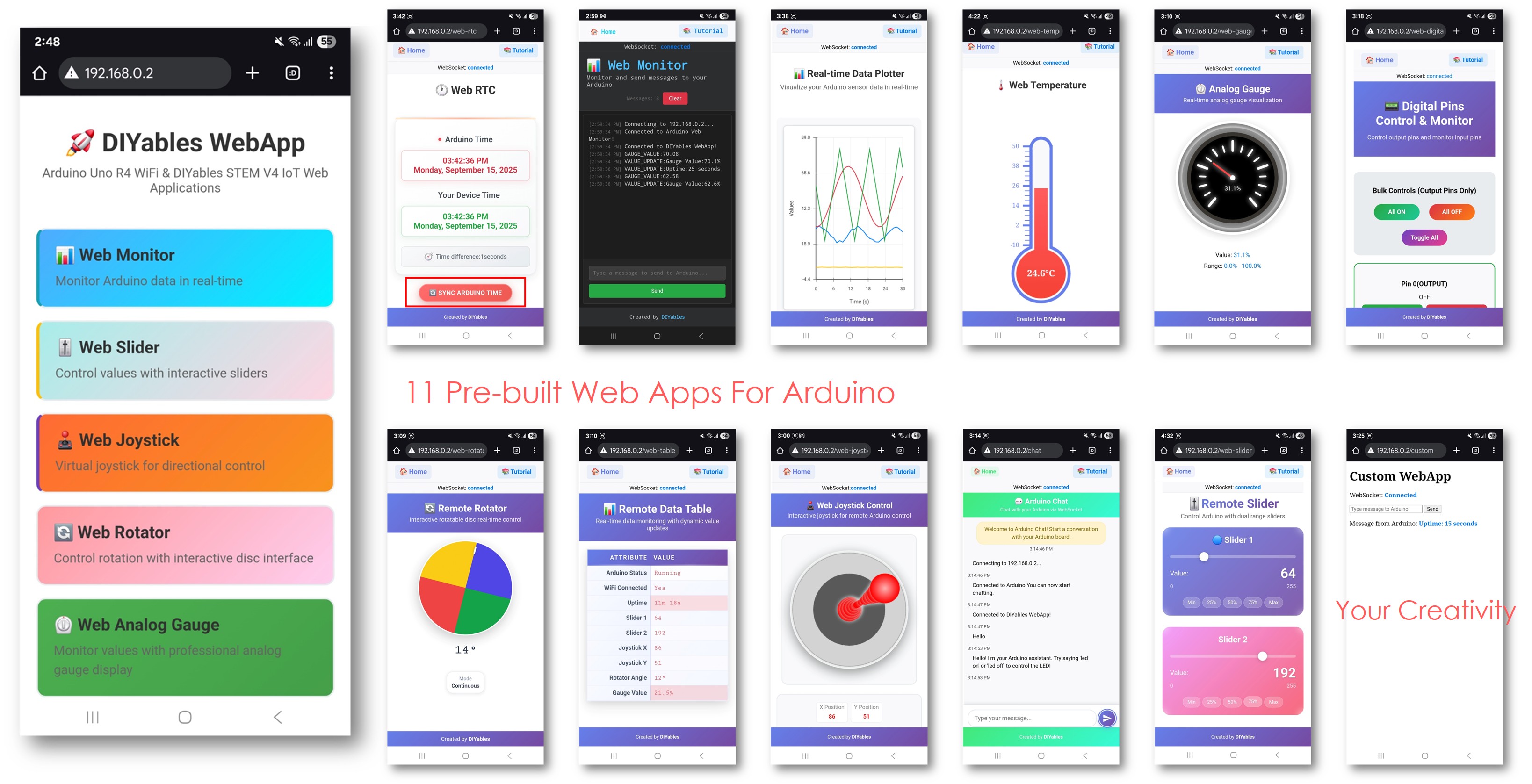

ESP32-Beispiel für mehrere Web-Apps – Komplettes IoT-Dashboard-Tutorial
Überblick
Dieses Beispiel zeigt, wie man mehrere Webanwendungen gleichzeitig mit der DIYables ESP32 WebApps-Bibliothek verwendet. Es demonstriert die Integration mehrerer interaktiver Webschnittstellen—wie Überwachung, Steuerung und Kommunikation—in einem einzigen Projekt. Ausgelegt für die ESP32-Plattform ist dieses Beispiel ideal, um zu lernen, wie man mehrere webbasierte Funktionen gleichzeitig kombiniert und verwaltet, und bietet eine robuste Grundlage für fortgeschrittene IoT-Projekte.
Funktionen

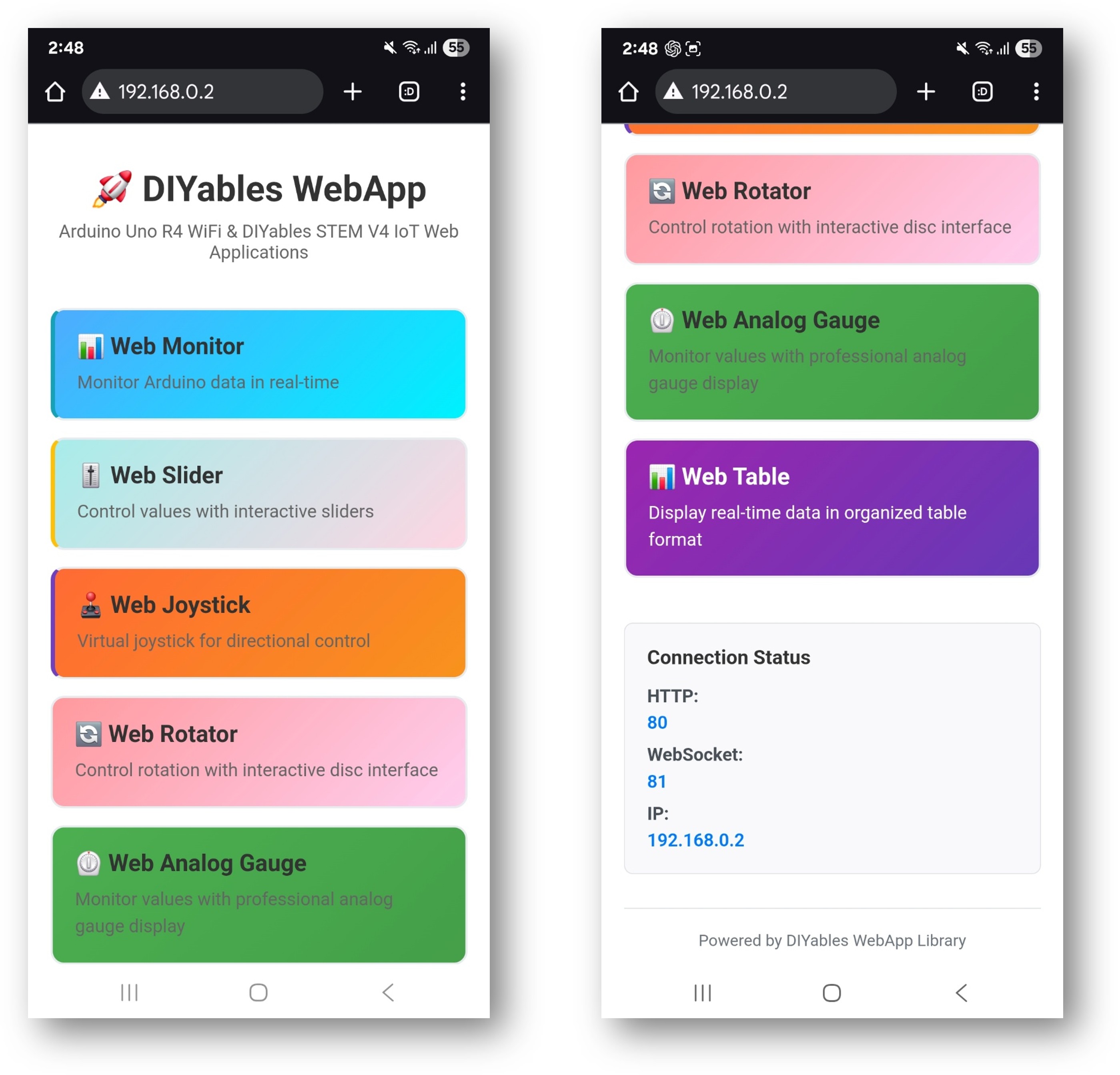

- Startseite: Zentrales Navigationszentrum mit Links zu allen Webanwendungen
- Web-Monitor: Echtzeit-Serienkommunikation und Debugging-Schnittstelle
- Chat-Schnittstelle: Interaktives Chat-System mit ESP32-Antwortmöglichkeiten
- Digitale Pin-Steuerung: Webbasierte Steuerung und Überwachung aller digitalen Pins
- Dual-Schieberegler-Steuerung: Zwei unabhängige Regler zur Steuerung analoger Werte
- Virtueller Joystick: 2D-Positionssteuerung für Richtungsanwendungen
- Vereinheitlichte Zustandsverwaltung: Alle Schnittstellen teilen synchronisierte Zustandsinformationen
- Echtzeit-Updates: WebSocket-Kommunikation für sofortige Reaktion
- Vorlagenstruktur: Eine anpassungsbereite Grundlage für komplexe Projekte
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables ESP32 Starter-Kit (ESP32 enthalten) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Schnelle Schritte
Folgen Sie diesen Anweisungen Schritt für Schritt:
- Wenn dies Ihre erste Verwendung des ESP32 ist, lesen Sie das Tutorial Einrichtung der Umgebung für ESP32 in der Arduino IDE.
- Schließen Sie das ESP32-Board mit einem USB-Kabel an Ihren Computer an.
- Starten Sie die Arduino-IDE auf Ihrem Computer.
- Wählen Sie das geeignete ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
- Navigieren Sie zum Symbol Bibliotheken in der linken Leiste der Arduino IDE.
- Suchen Sie "DIYables ESP32 WebApps", und finden Sie anschließend die DIYables ESP32 WebApps-Bibliothek von DIYables.
- Klicken Sie auf die Schaltfläche Installieren, um die Bibliothek zu installieren.
- Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
- Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.
- In der Arduino-IDE gehen Sie zu Datei Beispiele DIYables ESP32 WebApps MultipleWebApps Beispiel, oder kopieren Sie den obigen Code und fügen ihn in den Editor der Arduino-IDE ein
/*
* DIYables WebApp Library - Multiple WebApps Example
*
* This example demonstrates multiple web apps of the DIYables WebApp library:
* - Home page with links to multiple web apps
* - Web Monitor: Real-time serial monitoring via WebSocket
* - Web Slider: Dual slider control
* - Web Joystick: Interactive joystick control
* - Web Rotator: Interactive rotatable disc control
* - Web Analog Gauge: Professional circular gauge for sensor monitoring
* - Web Table: Two-column data table with real-time updates
* - Web Plotter: See WebPlotter example for real-time data visualization
*
* Features:
* - Simplified callback system - no manual command parsing needed
* - Automatic state synchronization and JSON handling
* - All protocol details handled by the library
* - Template for hardware control
*
* Hardware: ESP32 Boards
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to the IP address in your web browser
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
ESP32ServerFactory factory;
DIYablesWebAppServer webAppsServer(factory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebMonitorPage webMonitorPage;
DIYablesWebSliderPage webSliderPage;
DIYablesWebJoystickPage webJoystickPage(false, 5); // autoReturn=false, sensitivity=5
DIYablesWebRotatorPage webRotatorPage(ROTATOR_MODE_CONTINUOUS); // Continuous rotation mode (0-360°)
DIYablesWebAnalogGaugePage webAnalogGaugePage(0.0, 100.0, "%"); // Range: 0-100%, units: %
DIYablesWebTablePage webTablePage;
// Variables to track states
int currentSlider1 = 64; // Slider 1 value (0-255)
int currentSlider2 = 128; // Slider 2 value (0-255)
int currentJoystickX = 0; // Current joystick X value (-100 to 100)
int currentJoystickY = 0; // Current joystick Y value (-100 to 100)
int currentRotatorAngle = 0; // Current rotator angle (0-360°)
float currentGaugeValue = 50.0; // Current gauge value (0.0-100.0)
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: Initialize your hardware pins here
Serial.println("DIYables ESP32 WebApp - Multiple Apps Example");
// Add all web applications to the server
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webMonitorPage);
webAppsServer.addApp(&webSliderPage);
webAppsServer.addApp(&webJoystickPage);
webAppsServer.addApp(&webRotatorPage);
webAppsServer.addApp(&webAnalogGaugePage);
webAppsServer.addApp(&webTablePage);
// Add more web apps here (e.g., WebPlotter)
// Set 404 Not Found page (optional - for better user experience)
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Configure table structure (only attribute names, values will be updated dynamically)
webTablePage.addRow("Arduino Status");
webTablePage.addRow("WiFi Connected");
webTablePage.addRow("Uptime");
webTablePage.addRow("Slider 1");
webTablePage.addRow("Slider 2");
webTablePage.addRow("Joystick X");
webTablePage.addRow("Joystick Y");
webTablePage.addRow("Rotator Angle");
webTablePage.addRow("Gauge Value");
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
setupCallbacks();
}
void setupCallbacks() {
// Web Monitor callback - echo messages back
webMonitorPage.onWebMonitorMessage([](const String& message) {
Serial.println("Web Monitor: " + message);
webMonitorPage.sendToWebMonitor("Arduino received: " + message);
});
// Web Slider callback - handle slider values
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store the received values
currentSlider1 = slider1;
currentSlider2 = slider2;
// Print slider values (0-255) without String concatenation
Serial.print("Slider 1: ");
Serial.print(slider1);
Serial.print(", Slider 2: ");
Serial.println(slider2);
// Update table with new slider values using String() conversion
webTablePage.sendValueUpdate("Slider 1", String(slider1));
webTablePage.sendValueUpdate("Slider 2", String(slider2));
// TODO: Add your control logic here based on slider values
// Examples:
// - Control PWM: analogWrite(LED_PIN, slider1);
// - Control servos: servo.write(map(slider1, 0, 255, 0, 180));
// - Control motor speed: analogWrite(MOTOR_PIN, slider2);
// Update gauge based on slider1 value (map 0-255 to 0-100)
currentGaugeValue = map(slider1, 0, 255, 0, 100);
webAnalogGaugePage.sendToWebAnalogGauge(currentGaugeValue);
char gaugeStr[16];
snprintf(gaugeStr, sizeof(gaugeStr), "%.1f%%", currentGaugeValue);
webTablePage.sendValueUpdate("Gauge Value", String(gaugeStr));
});
// Handle slider value requests
webSliderPage.onSliderValueToWeb([]() {
webSliderPage.sendToWebSlider(currentSlider1, currentSlider2);
});
// Web Joystick callback - handle joystick movement
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Store the received values
currentJoystickX = x;
currentJoystickY = y;
// Print joystick position values (-100 to +100)
Serial.print("Joystick - X: ");
Serial.print(x);
Serial.print(", Y: ");
Serial.println(y);
Serial.print(x);
Serial.print(", Y: ");
Serial.println(y);
// Update table with new joystick values
webTablePage.sendValueUpdate("Joystick X", String(x));
webTablePage.sendValueUpdate("Joystick Y", String(y));
// TODO: Add your control logic here based on joystick position
// Examples:
// - Control motors: if (x > 50) { /* move right */ }
// - Control servos: servo.write(map(y, -100, 100, 0, 180));
// - Control LEDs: analogWrite(LED_PIN, map(abs(x), 0, 100, 0, 255));
});
// Handle joystick values requests (when web page loads/reconnects)
webJoystickPage.onJoystickValueToWeb([]() {
webJoystickPage.sendToWebJoystick(currentJoystickX, currentJoystickY);
});
// Web Rotator callback - handle rotation angle changes
webRotatorPage.onRotatorAngleFromWeb([](float angle) {
// Store the received angle
currentRotatorAngle = (int)angle;
// Print rotator angle (0-360°)
Serial.println("Rotator angle: " + String(angle) + "°");
// Update table with new rotator angle
webTablePage.sendValueUpdate("Rotator Angle", String(angle, 0) + "°");
// TODO: Add your control logic here based on rotator angle
// Examples:
// - Control servo: servo.write(map(angle, 0, 360, 0, 180));
// - Control stepper motor: stepper.moveTo(angle);
// - Control directional LED strip: setLEDDirection(angle);
});
// Handle analog gauge value requests (when web page loads/reconnects)
webAnalogGaugePage.onGaugeValueRequest([]() {
webAnalogGaugePage.sendToWebAnalogGauge(currentGaugeValue);
});
// Handle table data requests (when web page loads/reconnects)
webTablePage.onTableValueRequest([]() {
// Send initial values to the table
webTablePage.sendValueUpdate("Arduino Status", "Running");
webTablePage.sendValueUpdate("WiFi Connected", "Yes");
webTablePage.sendValueUpdate("Uptime", "0 seconds");
webTablePage.sendValueUpdate("Slider 1", String(currentSlider1));
webTablePage.sendValueUpdate("Slider 2", String(currentSlider2));
webTablePage.sendValueUpdate("Joystick X", String(currentJoystickX));
webTablePage.sendValueUpdate("Joystick Y", String(currentJoystickY));
webTablePage.sendValueUpdate("Rotator Angle", String(currentRotatorAngle) + "°");
webTablePage.sendValueUpdate("Gauge Value", String(currentGaugeValue, 1) + "%");
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// Update table with current uptime every 5 seconds
static unsigned long lastUptimeUpdate = 0;
if (millis() - lastUptimeUpdate > 5000) {
lastUptimeUpdate = millis();
unsigned long uptimeSeconds = millis() / 1000;
String uptimeStr = String(uptimeSeconds) + " seconds";
if (uptimeSeconds >= 60) {
uptimeStr = String(uptimeSeconds / 60) + "m " + String(uptimeSeconds % 60) + "s";
}
webTablePage.sendValueUpdate("Uptime", uptimeStr);
}
// Simulate sensor data updates every 3 seconds
static unsigned long lastSensorUpdate = 0;
if (millis() - lastSensorUpdate > 3000) {
lastSensorUpdate = millis();
// Simulate a sensor reading that varies over time
float sensorValue = 50.0 + 30.0 * sin(millis() / 10000.0); // Oscillates between 20-80
currentGaugeValue = sensorValue;
// Update gauge and table
webAnalogGaugePage.sendToWebAnalogGauge(currentGaugeValue);
webTablePage.sendValueUpdate("Gauge Value", String(currentGaugeValue, 1) + "%");
}
// TODO: Add your main application code here
delay(10);
}
- Konfigurieren Sie die WLAN-Zugangsdaten im Code, indem Sie diese Zeilen aktualisieren:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um Code auf den ESP32 hochzuladen
- Öffnen Sie den seriellen Monitor
- Überprüfen Sie das Ergebnis im seriellen Monitor. Es sieht unten wie folgt aus
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables WebApp - Multiple Apps Example
INFO: Added app /
INFO: Added app /web-monitor
INFO: Added app /web-slider
INFO: Added app /web-joystick
INFO: Added app /web-rotator
INFO: Added app /web-gauge
INFO: Added app /web-table
DIYables WebApp Library
Platform: ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
📊 Web Monitor: http://192.168.0.2/web-monitor
🎚️ Web Slider: http://192.168.0.2/web-slider
🕹️ Web Joystick: http://192.168.0.2/web-joystick
🔄 Web Rotator: http://192.168.0.2/web-rotator
⏲️ Web Analog Gauge: http://192.168.0.2/web-gauge
📊 Web Table: http://192.168.0.2/web-table
==========================================
- Wenn Sie nichts sehen, starten Sie das ESP32-Board neu.
- Notieren Sie sich die angezeigte IP-Adresse und geben Sie diese Adresse in die Adresszeile eines Webbrowsers auf Ihrem Smartphone oder PC ein.
- Beispiel: http://192.168.0.2
- Sie sehen die Startseite mit allen Webanwendungen, wie im untenstehenden Bild gezeigt:
- Klicken Sie auf einen Link zu einer Webanwendung (Chat, Web Monitor, Web Digital Pins, Web Slider, Web Joystick usw.), Sie sehen dann die entsprechende Benutzeroberfläche der Webanwendung.
- Oder Sie können jede Seite auch direkt über die IP-Adresse gefolgt vom Pfad der Anwendung aufrufen. Zum Beispiel: http://192.168.0.2/chat, http://192.168.0.2/web-monitor usw.
- Erkunden Sie alle Webanwendungen: Versuchen Sie, mit Arduino zu chatten, die serielle Ausgabe zu überwachen, digitale Pins zu steuern, Schieberegler anzupassen und den virtuellen Joystick zu verwenden, um die vollständigen Möglichkeiten der integrierten Weboberfläche zu erleben.
Kreative Anpassung - Entfessle deine Innovation
Dieses umfassende Beispiel bildet die Grundlage für Ihre kreativen Projekte. Passen Sie die untenstehenden Konfigurationen an, um erstaunliche IoT-Anwendungen zu erstellen, die zu Ihrer einzigartigen Vision passen.
Digitale Pin-Konfiguration
Das Beispiel konfiguriert bestimmte Pins für verschiedene Zwecke vor:
Ausgangspins (über das Web steuerbar)
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT); // General purpose output
webDigitalPinsPage.enablePin(3, WEB_PIN_OUTPUT); // General purpose output
webDigitalPinsPage.enablePin(4, WEB_PIN_OUTPUT); // General purpose output
webDigitalPinsPage.enablePin(13, WEB_PIN_OUTPUT); // Built-in LED
Eingangs-Pins (Überwacht über das Web)
webDigitalPinsPage.enablePin(8, WEB_PIN_INPUT); // Sensor input
webDigitalPinsPage.enablePin(9, WEB_PIN_INPUT); // Switch input
Joystick-Konfiguration
// Create joystick with custom settings
// autoReturn=false: Joystick stays at last position when released
// sensitivity=5: Only send updates when movement > 5%
DIYablesWebJoystickPage webJoystickPage(false, 5);
Zustandsvariablen
Das Beispiel hält den synchronisierten Zustand über alle Schnittstellen hinweg aufrecht:
int pinStates[16] = { LOW }; // Track pin states (pins 0-13)
int currentSlider1 = 64; // Slider 1 value (0-255) - 25%
int currentSlider2 = 128; // Slider 2 value (0-255) - 50%
int currentJoystickX = 0; // Joystick X value (-100 to 100)
int currentJoystickY = 0; // Joystick Y value (-100 to 100)
Integrierte Chatbefehle
Die Chat-Oberfläche enthält mehrere vorprogrammierte Befehle:
Grundlegende Befehle
- Hallo - Freundliche Begrüßungsantwort
- Zeit - Zeigt die ESP32-Betriebszeit in Sekunden
- Status - Berichtet über ESP32-Status und LED-Zustand
- Hilfe - Listet verfügbare Befehle auf
Steuerbefehle
- LED einschalten - Schaltet die eingebaute LED ein
- LED ausschalten - Schaltet die eingebaute LED aus
Beispiel-Chat-Sitzung
User: hello
ESP32: Hello! I'm your Arduino. How can I help you?
User: led on
ESP32: Built-in LED is now ON!
User: time
ESP32: I've been running for 1245 seconds.
User: status
ESP32: Status: Running smoothly! LED is ON
Beispiele zur Programmierintegration
Vollständiges Roboter-Steuerungssystem
#include <Servo.h>
// Hardware definitions
const int MOTOR_LEFT_PWM = 9;
const int MOTOR_RIGHT_PWM = 10;
const int SERVO_PAN = 11;
const int SERVO_TILT = 12;
const int LED_STRIP_PIN = 6;
Servo panServo, tiltServo;
void setup() {
// Initialize hardware
panServo.attach(SERVO_PAN);
tiltServo.attach(SERVO_TILT);
pinMode(MOTOR_LEFT_PWM, OUTPUT);
pinMode(MOTOR_RIGHT_PWM, OUTPUT);
// ... WebApp setup code ...
setupRobotCallbacks();
}
void setupRobotCallbacks() {
// Use joystick for robot movement
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Convert joystick to tank drive
int leftSpeed = y + (x / 2);
int rightSpeed = y - (x / 2);
leftSpeed = constrain(leftSpeed, -100, 100);
rightSpeed = constrain(rightSpeed, -100, 100);
// Apply speed limits from sliders
leftSpeed = map(leftSpeed, -100, 100, -currentSlider1, currentSlider1);
rightSpeed = map(rightSpeed, -100, 100, -currentSlider1, currentSlider1);
// Control motors
analogWrite(MOTOR_LEFT_PWM, abs(leftSpeed));
analogWrite(MOTOR_RIGHT_PWM, abs(rightSpeed));
Serial.println("Robot - Left: " + String(leftSpeed) + ", Right: " + String(rightSpeed));
});
// Use sliders for camera pan/tilt control
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Slider 1 controls maximum speed, Slider 2 controls camera tilt
int panAngle = map(currentJoystickX, -100, 100, 0, 180);
int tiltAngle = map(slider2, 0, 255, 0, 180);
panServo.write(panAngle);
tiltServo.write(tiltAngle);
Serial.println("Camera - Pan: " + String(panAngle) + "°, Tilt: " + String(tiltAngle) + "°");
});
// Use digital pins for special functions
webDigitalPinsPage.onPinWrite([](int pin, int state) {
switch (pin) {
case 2: // Headlights
digitalWrite(pin, state);
Serial.println("Headlights " + String(state ? "ON" : "OFF"));
break;
case 3: // Horn/Buzzer
if (state) {
// Trigger buzzer sequence
digitalWrite(pin, HIGH);
delay(200);
digitalWrite(pin, LOW);
}
break;
case 4: // Emergency stop
if (state) {
analogWrite(MOTOR_LEFT_PWM, 0);
analogWrite(MOTOR_RIGHT_PWM, 0);
Serial.println("EMERGENCY STOP ACTIVATED");
}
break;
}
});
// Enhanced chat commands for robot control
chatPage.onChatMessage([](const String& message) {
String msg = message;
msg.toLowerCase();
if (msg.indexOf("stop") >= 0) {
analogWrite(MOTOR_LEFT_PWM, 0);
analogWrite(MOTOR_RIGHT_PWM, 0);
chatPage.sendToChat("Robot stopped!");
return;
}
if (msg.indexOf("center camera") >= 0) {
panServo.write(90);
tiltServo.write(90);
chatPage.sendToChat("Camera centered!");
return;
}
if (msg.indexOf("speed") >= 0) {
String response = "Current max speed: " + String(map(currentSlider1, 0, 255, 0, 100)) + "%";
chatPage.sendToChat(response);
return;
}
// Default response for unknown commands
chatPage.sendToChat("Robot commands: stop, center camera, speed");
});
}
Smart-Home-Steuerungssystem
// Home automation pin assignments
const int LIVING_ROOM_LIGHTS = 2;
const int BEDROOM_LIGHTS = 3;
const int KITCHEN_LIGHTS = 4;
const int FAN_CONTROL = 9;
const int AC_CONTROL = 10;
const int MOTION_SENSOR = 8;
const int DOOR_SENSOR = 9;
void setupHomeAutomation() {
// Configure home automation pins
pinMode(LIVING_ROOM_LIGHTS, OUTPUT);
pinMode(BEDROOM_LIGHTS, OUTPUT);
pinMode(KITCHEN_LIGHTS, OUTPUT);
pinMode(FAN_CONTROL, OUTPUT);
pinMode(AC_CONTROL, OUTPUT);
pinMode(MOTION_SENSOR, INPUT);
pinMode(DOOR_SENSOR, INPUT_PULLUP);
// Digital pins for room lighting control
webDigitalPinsPage.onPinWrite([](int pin, int state) {
digitalWrite(pin, state);
String room;
switch (pin) {
case 2: room = "Living Room"; break;
case 3: room = "Bedroom"; break;
case 4: room = "Kitchen"; break;
default: room = "Pin " + String(pin); break;
}
Serial.println(room + " lights " + String(state ? "ON" : "OFF"));
// Send notification to chat
String message = room + " lights turned " + String(state ? "ON" : "OFF");
chatPage.sendToChat(message);
});
// Sliders for fan and AC control
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Slider 1 controls fan speed (0-255)
analogWrite(FAN_CONTROL, slider1);
// Slider 2 controls AC intensity (0-255)
analogWrite(AC_CONTROL, slider2);
Serial.println("Fan: " + String(map(slider1, 0, 255, 0, 100)) + "%, " +
"AC: " + String(map(slider2, 0, 255, 0, 100)) + "%");
});
// Enhanced chat commands for home control
chatPage.onChatMessage([](const String& message) {
String msg = message;
msg.toLowerCase();
if (msg.indexOf("all lights on") >= 0) {
digitalWrite(LIVING_ROOM_LIGHTS, HIGH);
digitalWrite(BEDROOM_LIGHTS, HIGH);
digitalWrite(KITCHEN_LIGHTS, HIGH);
chatPage.sendToChat("All lights turned ON!");
return;
}
if (msg.indexOf("all lights off") >= 0) {
digitalWrite(LIVING_ROOM_LIGHTS, LOW);
digitalWrite(BEDROOM_LIGHTS, LOW);
digitalWrite(KITCHEN_LIGHTS, LOW);
chatPage.sendToChat("All lights turned OFF!");
return;
}
if (msg.indexOf("temperature") >= 0) {
String response = "Fan: " + String(map(currentSlider1, 0, 255, 0, 100)) + "%, " +
"AC: " + String(map(currentSlider2, 0, 255, 0, 100)) + "%";
chatPage.sendToChat(response);
return;
}
if (msg.indexOf("security") >= 0) {
bool motion = digitalRead(MOTION_SENSOR);
bool door = digitalRead(DOOR_SENSOR);
String status = "Motion: " + String(motion ? "DETECTED" : "CLEAR") +
", Door: " + String(door ? "CLOSED" : "OPEN");
chatPage.sendToChat(status);
return;
}
// Default home automation help
chatPage.sendToChat("Home commands: all lights on/off, temperature, security");
});
}
void loop() {
server.loop();
// Monitor home security sensors
static bool lastMotion = false;
static bool lastDoor = false;
bool currentMotion = digitalRead(MOTION_SENSOR);
bool currentDoor = digitalRead(DOOR_SENSOR);
// Send alerts for security events
if (currentMotion != lastMotion) {
if (currentMotion) {
chatPage.sendToChat("🚨 MOTION DETECTED!");
webMonitorPage.sendToWebMonitor("Security Alert: Motion detected");
}
lastMotion = currentMotion;
}
if (currentDoor != lastDoor) {
String status = currentDoor ? "CLOSED" : "OPENED";
chatPage.sendToChat("🚪 Door " + status);
webMonitorPage.sendToWebMonitor("Security: Door " + status);
lastDoor = currentDoor;
}
delay(10);
}
Bildungswissenschaftliches Projekt
// Science experiment control system
const int HEATING_ELEMENT = 9;
const int COOLING_FAN = 10;
const int STIRRER_MOTOR = 11;
const int TEMP_SENSOR_PIN = A0;
const int PH_SENSOR_PIN = A1;
void setupScienceExperiment() {
// Sliders for temperature and stirring control
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Slider 1 controls target temperature (mapped to heating/cooling)
int targetTemp = map(slider1, 0, 255, 20, 80); // 20-80°C range
// Slider 2 controls stirrer speed
analogWrite(STIRRER_MOTOR, slider2);
// Simple temperature control logic
int currentTemp = readTemperature();
if (currentTemp < targetTemp) {
analogWrite(HEATING_ELEMENT, 200); // Heat on
analogWrite(COOLING_FAN, 0); // Fan off
} else if (currentTemp > targetTemp + 2) {
analogWrite(HEATING_ELEMENT, 0); // Heat off
analogWrite(COOLING_FAN, 255); // Fan on
} else {
analogWrite(HEATING_ELEMENT, 0); // Both off (maintain)
analogWrite(COOLING_FAN, 0);
}
Serial.println("Target: " + String(targetTemp) + "°C, Current: " + String(currentTemp) + "°C");
});
// Chat interface for experiment control and data
chatPage.onChatMessage([](const String& message) {
String msg = message;
msg.toLowerCase();
if (msg.indexOf("data") >= 0) {
int temp = readTemperature();
float ph = readPH();
String data = "Temperature: " + String(temp) + "°C, pH: " + String(ph, 2);
chatPage.sendToChat(data);
return;
}
if (msg.indexOf("start") >= 0) {
// Begin experiment sequence
chatPage.sendToChat("🔬 Experiment started! Monitoring conditions...");
return;
}
if (msg.indexOf("stop") >= 0) {
// Emergency stop
analogWrite(HEATING_ELEMENT, 0);
analogWrite(COOLING_FAN, 0);
analogWrite(STIRRER_MOTOR, 0);
chatPage.sendToChat("⚠️ Experiment stopped - all systems OFF");
return;
}
chatPage.sendToChat("Science commands: data, start, stop");
});
// Monitor for automatic data logging
webMonitorPage.onWebMonitorMessage([](const String& message) {
if (message == "log") {
int temp = readTemperature();
float ph = readPH();
String logEntry = String(millis()) + "," + String(temp) + "," + String(ph, 2);
webMonitorPage.sendToWebMonitor(logEntry);
}
});
}
int readTemperature() {
// Read temperature sensor (example implementation)
int sensorValue = analogRead(TEMP_SENSOR_PIN);
return map(sensorValue, 0, 1023, 0, 100); // Convert to temperature
}
float readPH() {
// Read pH sensor (example implementation)
int sensorValue = analogRead(PH_SENSOR_PIN);
return map(sensorValue, 0, 1023, 0, 14) / 10.0; // Convert to pH
}
Fortgeschrittene Integrationstechniken
Zustandsynchronisierung
void synchronizeAllStates() {
// Ensure all interfaces show current state
webSliderPage.sendToWebSlider(currentSlider1, currentSlider2);
webJoystickPage.sendToWebJoystick(currentJoystickX, currentJoystickY);
// Update all pin states
for (int pin = 0; pin <= 13; pin++) {
if (webDigitalPinsPage.isPinEnabled(pin)) {
webDigitalPinsPage.updatePinState(pin, pinStates[pin]);
}
}
Serial.println("All interface states synchronized");
}
Schnittstellenübergreifende Kommunikation
void setupCrossInterfaceCommunication() {
// Joystick position affects slider maximum values
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Calculate distance from center
float distance = sqrt(x*x + y*y);
// Limit slider maximum based on joystick distance
if (distance > 50) {
// Reduce maximum slider values when joystick is far from center
int maxValue = map(distance, 50, 100, 255, 128);
// You could implement dynamic slider limiting here
}
});
// Pin states affect available chat commands
webDigitalPinsPage.onPinWrite([](int pin, int state) {
if (pin == 2 && state == HIGH) {
chatPage.sendToChat("📢 System armed - additional commands available");
} else if (pin == 2 && state == LOW) {
chatPage.sendToChat("📢 System disarmed - limited commands only");
}
});
}
Fehlerbehebung
Häufige Probleme
1. Einige Schnittstellen laden nicht
- Stellen Sie sicher, dass im Setup alle Anwendungen dem Server hinzugefügt werden.
- Überprüfen Sie die WebSocket-Verbindungen in der Browser-Konsole.
- Stellen Sie sicher, dass ausreichend Speicher für alle Schnittstellen vorhanden ist.
- Inkonsistenzen zwischen Schnittstellen aufzeigen
- Implementieren Sie Callback-Funktionen zur Zustandssynchronisation
- Verwenden Sie gemeinsam genutzte globale Variablen zur Zustandsverfolgung
- Rufen Sie Synchronisationsfunktionen nach größeren Zustandsänderungen auf
3. Leistungsprobleme mit mehreren Schnittstellen
- Reduzieren Sie die Aktualisierungsfrequenzen für nicht-kritische Schnittstellen
- Implementieren Sie selektive Aktualisierungen basierend auf der aktiven Schnittstelle
- Erwägen Sie, ungenutzte Schnittstellen für bestimmte Projekte zu deaktivieren
4. Speicherbeschränkungen
- Überwache den verfügbaren RAM mit Serial.print(freeMemory())
- Deaktiviere ungenutzte Schnittstellen, wenn der Speicher knapp ist
- Optimiere Callback-Funktionen, um den Speicherverbrauch zu minimieren
Debug-Strategien
void debugSystemState() {
Serial.println("=== System State Debug ===");
Serial.println("Free Memory: " + String(freeMemory()) + " bytes");
Serial.println("Digital Pins:");
for (int pin = 0; pin <= 13; pin++) {
if (webDigitalPinsPage.isPinEnabled(pin)) {
Serial.println(" Pin " + String(pin) + ": " + String(pinStates[pin] ? "HIGH" : "LOW"));
}
}
Serial.println("Sliders: " + String(currentSlider1) + ", " + String(currentSlider2));
Serial.println("Joystick: X=" + String(currentJoystickX) + ", Y=" + String(currentJoystickY));
Serial.println("========================");
}
Projektvorlagen
Industrielle Steuerungsvorlage
- Digitale Pins zur Maschinensteuerung
- Schieberegler zur Steuerung von Geschwindigkeit und Temperatur
- Joystick für Positioniersysteme
- Chat für Statusmeldungen und Befehle
- Monitor zur Datenerfassung
Bildungslabor-Vorlage
- Schieberegler für Experimentparameter
- Digitale Pins zur Steuerung von Geräten
- Chat für die Interaktion mit Studierenden
- Monitor zur Datenerfassung
- Sensorüberwachung in Echtzeit
Vorlage für Hausautomation
- Digitale Pins zur Steuerung von Beleuchtung/Haushaltsgeräten
- Schieberegler für Dimmen und Klimasteuerung
- Sicherheitsüberwachung über Eingangs-Pins
- Chat für sprachähnliche Befehle
- Monitor zur Protokollierung des Systemstatus
Vorlage zur Robotikentwicklung
- Joystick zur Bewegungssteuerung
- Schieberegler für Geschwindigkeit und Servo-Positionierung
- Digitale Pins für Sensor-Eingänge
- Chat für die Befehlsoberfläche
- Monitor für Debugging und Telemetrie
Leistungsoptimierung
Speicherverwaltung
void optimizeMemoryUsage() {
// Disable unused interfaces to save memory
// server.addApp(&homePage); // Always keep home page
// server.addApp(&webMonitorPage); // Keep for debugging
// server.addApp(&chatPage); // Optional
// server.addApp(&webDigitalPinsPage); // Based on project needs
// server.addApp(&webSliderPage); // Based on project needs
// server.addApp(&webJoystickPage); // Based on project needs
}
Steuerung der Aktualisierungsfrequenz
void controlUpdateFrequency() {
static unsigned long lastSlowUpdate = 0;
static unsigned long lastFastUpdate = 0;
// Fast updates for critical controls (10ms)
if (millis() - lastFastUpdate > 10) {
// Update joystick and emergency controls
lastFastUpdate = millis();
}
// Slow updates for monitoring (1000ms)
if (millis() - lastSlowUpdate > 1000) {
// Update sensor readings and status
lastSlowUpdate = millis();
}
}
Nächste Schritte
Nachdem Sie das MultipleWebApps-Beispiel beherrscht haben:
- Passen Sie es an Ihr Projekt an: Entfernen Sie ungenutzte Schnittstellen und fügen Sie projektspezifische Logik hinzu
- Sensoren hinzufügen: Integrieren Sie reale Sensorwerte zur Überwachung der Eingaben
- Sicherheit implementieren: Fügen Sie Not-Aus-Schalter und Sicherheitsverriegelungen hinzu
- Benutzerdefinierte Befehle erstellen: Erweitern Sie die Chat-Oberfläche um projektspezifische Befehle
- Datenlogging hinzufügen: Verwenden Sie den Webmonitor für permanente Datenspeicherung
- Mobile-Optimierung: Testen und optimieren Sie die Nutzung mobiler Geräte
Unterstützung
Für weitere Hilfe:
- Überprüfen Sie die Dokumentation der einzelnen Beispiele (Chat_Example.txt, WebMonitor_Example.txt usw.)
- Überprüfen Sie die API-Referenzdokumentation
- Besuchen Sie die DIYables-Tutorials: https://esp32io.com/tutorials/diyables-esp32-webapps
- ESP32-Community-Foren
Dieses umfassende Beispiel bildet die Grundlage für nahezu jedes webgesteuerte ESP32-Projekt. Beginnen Sie mit dieser Vorlage und passen Sie sie an Ihre spezifischen Bedürfnisse an!
