ESP32 - Berührungssensor-Umschalt-Relais

Dieses Tutorial erläutert Ihnen, wie Sie den ESP32 verwenden, um den Zustand eines Relais zwischen EIN und AUS umzuschalten, wenn ein Berührungssensor berührt wird. Genauer gesagt:

Wenn der Berührungssensor berührt wird, schalte das Relais ein
Wenn der Berührungssensor erneut berührt wird, schalte das Relais aus
Der obige Prozess wird immer wieder wiederholt

Wir können dieses Tutorial erweitern, um den Berührungssensor zu verwenden, um den Zustand eines Solenoids, eines Lüfters, einer Glühbirne oder eines Aktuators umzuschalten... indem man sie an das Relais anschließt.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Berührungssensor
1	×	Relais
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Active Buzzer
1	×	(Optional) 12V Kühlventilator
1	×	(Optional) 12V Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Berührungssensor

Wir haben spezialisierte Tutorials zu Relais und Berührungssensoren. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verdrahtung am ESP32 und zum ESP32-Code... Weitere Informationen dazu finden Sie unter den folgenden Links:

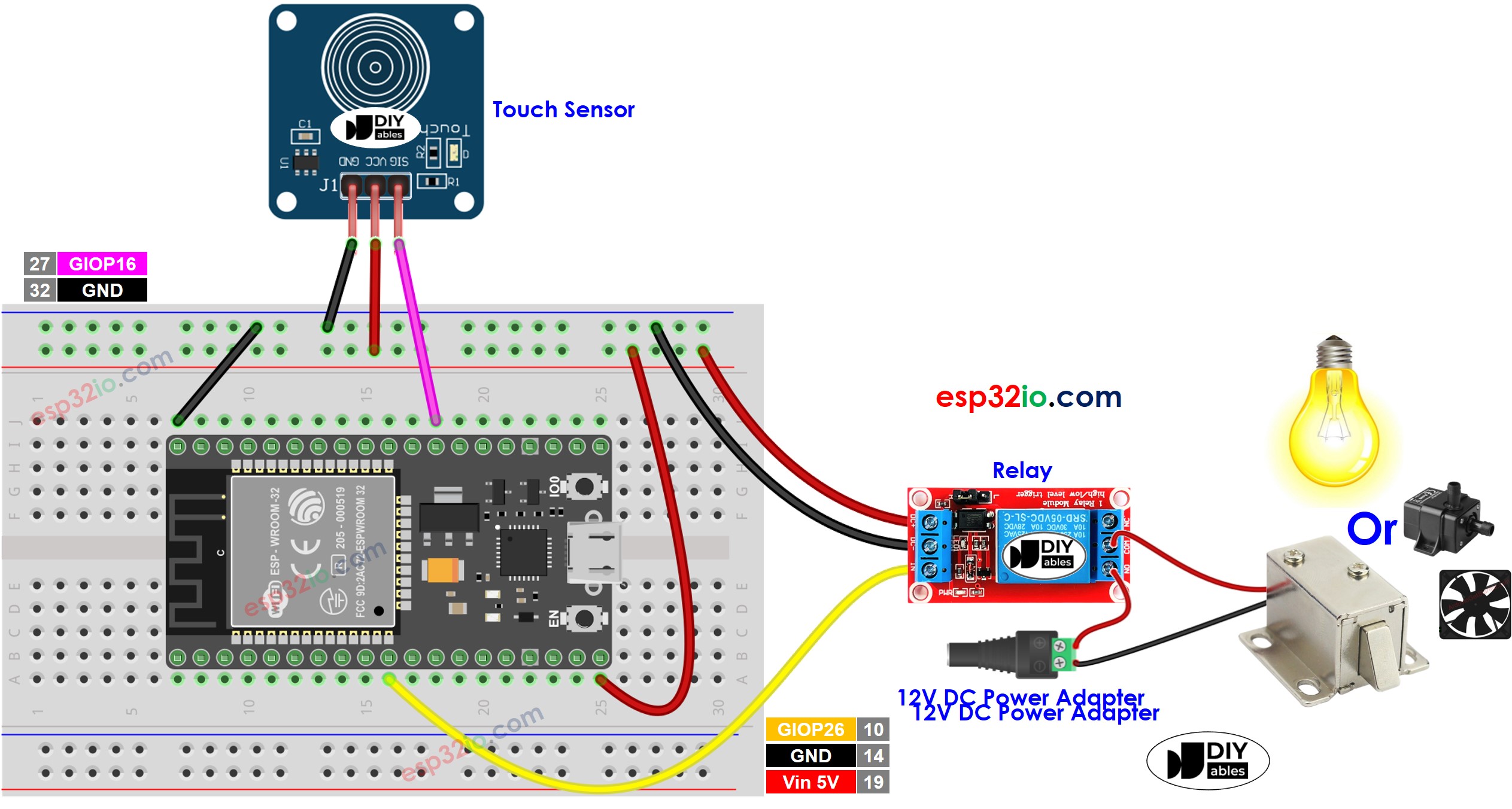

Verdrahtungsdiagramm

ESP32-Berührungssensor-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Code - Berührungssensor schaltet das Relais um

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-touch-sensor-toggle-relay */ #define TOUCH_SENSOR_PIN 22 // ESP32 pin GPIO22 connected to touch sensor's pin #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to relay's pin // variables will change: int relayState = LOW; // the current state of relay int lastTouchState; // the previous state of touch sensor int currentTouchState; // the current state of touch sensor void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode currentTouchState = digitalRead(TOUCH_SENSOR_PIN); } void loop() { lastTouchState = currentTouchState; // save the last state currentTouchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if (lastTouchState == LOW && currentTouchState == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie sich wie man die Umgebung für ESP32 in der Arduino IDE einrichtet an.
Verbinden Sie die Verkabelung wie im obigen Bild.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino-IDE ein.
Kompilieren und laden Sie den Code auf das ESP32-Board, indem Sie in der Arduino-IDE auf die Schaltfläche Hochladen klicken.
Halten Sie den Touch-Sensor einige Sekunden gedrückt und lösen Sie ihn dann.
Beobachten Sie die Änderung des Relaiszustands.

Zeile für Zeile Code-Erklärung

Der oben gezeigte ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Im Code ist relayState = !relayState äquivalent zum folgenden Code:

if(relayState == LOW) relayState = HIGH; else relayState = LOW;
