Wie man den ESP32 mit Strom versorgt

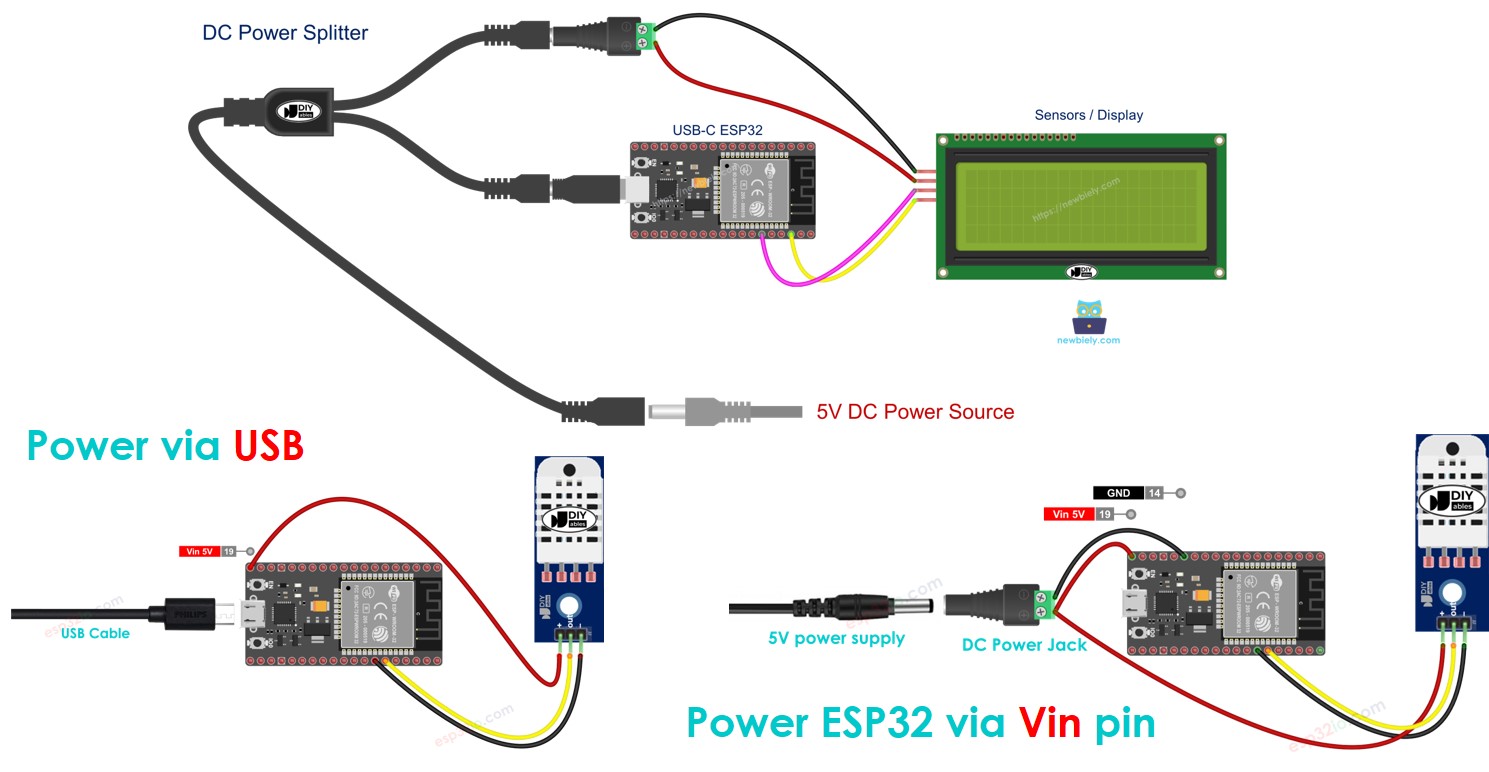

Dieses Tutorial zeigt dir, wie du den ESP32 mit Strom versorgst. Du wirst alle Möglichkeiten kennenlernen, den ESP32 und die angeschlossenen Sensoren mit Strom zu versorgen.
- Wie man ESP32 über den USB-Anschluss mit Strom versorgt
- Wie man ESP32 und Sensoren über den USB-Anschluss mit Strom versorgt
- Wie man ESP32 über den Vin-Pin mit Strom versorgt
- Wie man ESP32 und Sensoren über den Vin-Pin mit Strom versorgt
- Der beste Weg, ESP32 und Sensoren mit Strom zu versorgen
- Wie man die Verkabelung tatsächlich einfach und bequem durchführt
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables ESP32 Starter-Kit (ESP32 enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Wie man den ESP32 über den USB-Anschluss mit Strom versorgt

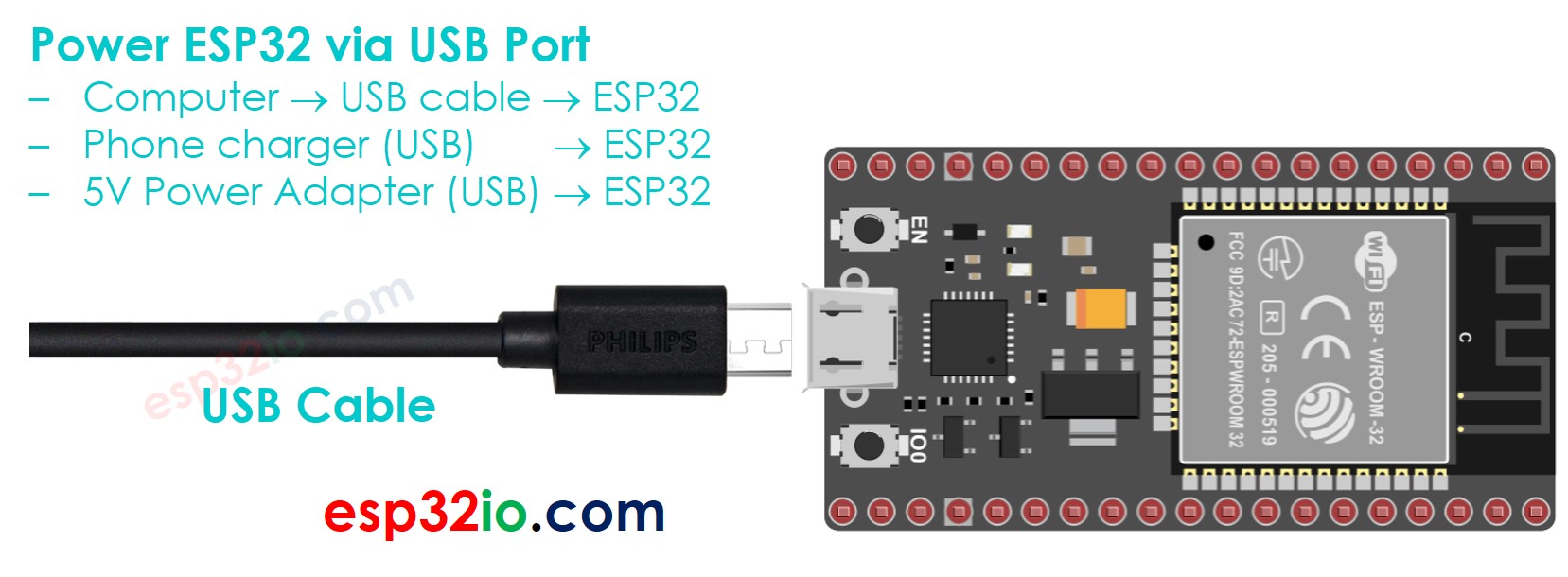

Sie können die folgenden Stromquellen verwenden, um den ESP32 über den USB-Anschluss mit Strom zu versorgen.
- Computer und USB-Kabel
- Telefon-Ladegerät (USB-Anschluss)
- 5V-Netzadapter (USB-Anschluss)
Wie man ESP32 und Sensoren über den USB-Anschluss mit Strom versorgt

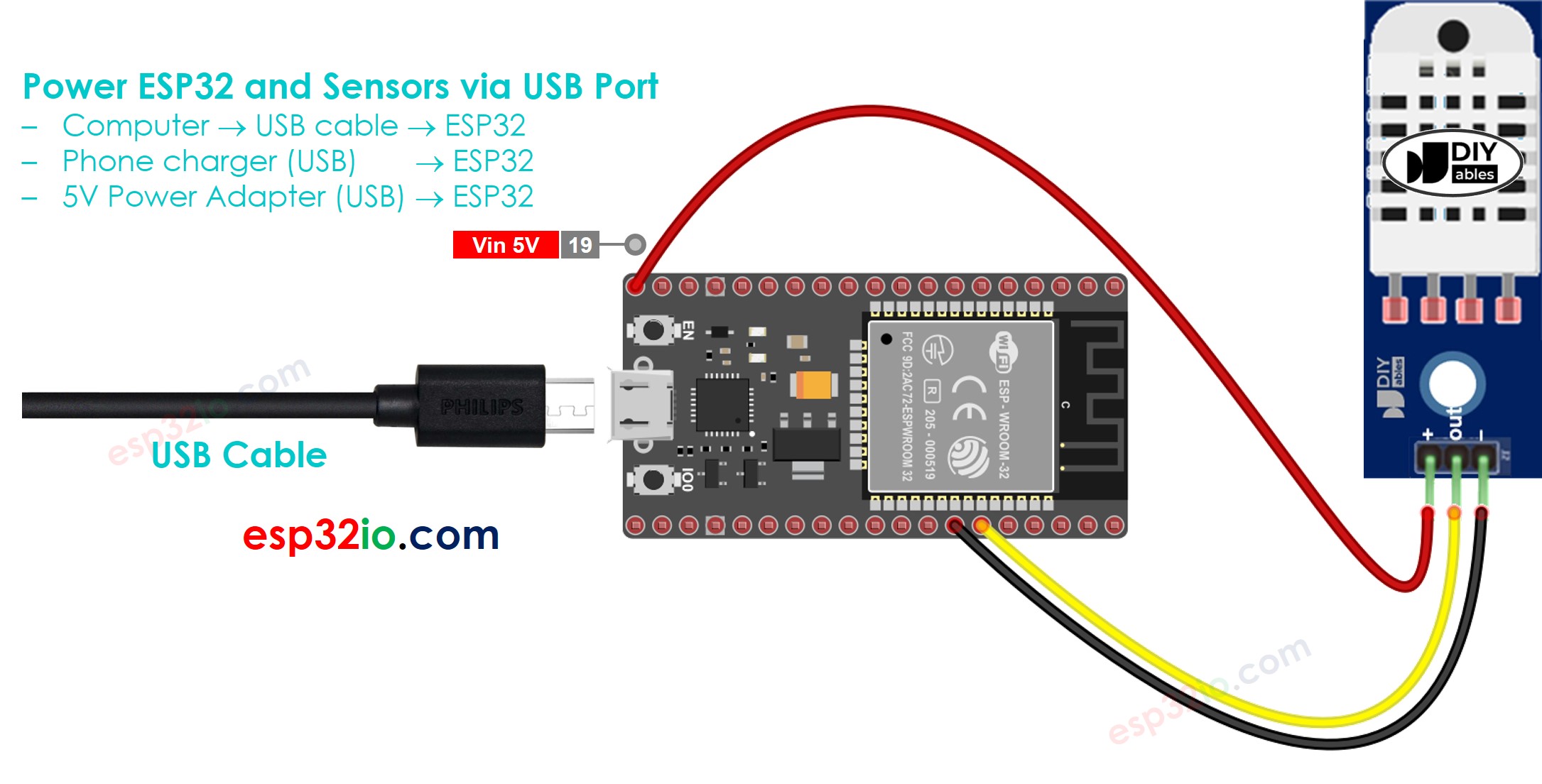

Die Abbildung unten zeigt ein Beispiel dafür, wie der ESP32 (über den USB-Anschluss) und der DHT22-Sensor mit Strom versorgt werden.
Sie können den ESP32 über den USB-Anschluss wie oben beschrieben mit Strom versorgen und anschließend den Vin-Pin verwenden, um Sensoren mit Strom zu versorgen.

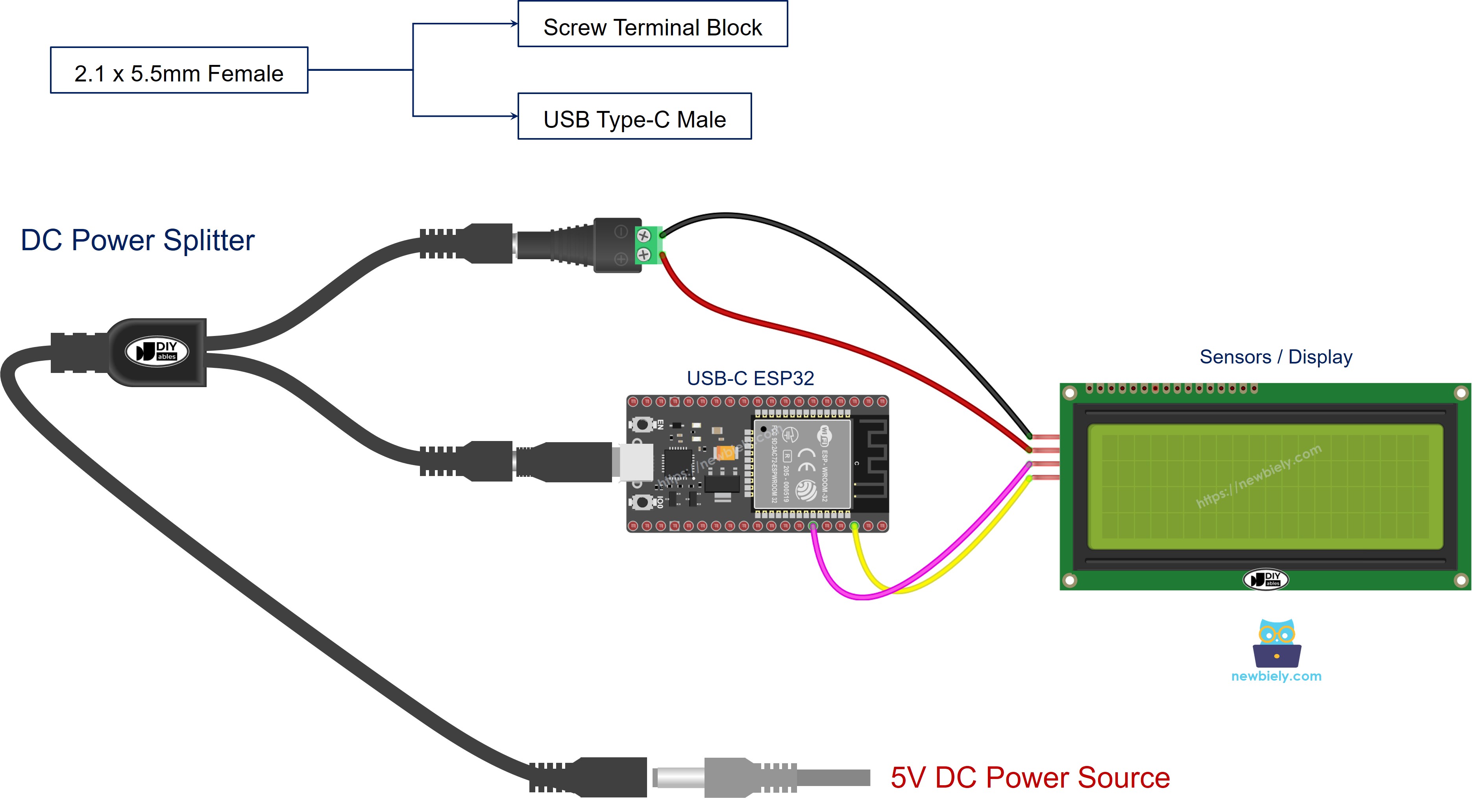

Beachten Sie, dass dieser Ansatz nur für einige wenige Sensoren mit geringem Energiebedarf funktioniert. Wenn Sie Sensoren mit höherem Leistungsbedarf verwenden, vermeiden Sie es, sie über den Vin-Pin mit Strom zu versorgen, um Schäden an Ihrem ESP32-Board zu verhindern. Auf jeden Fall ist die sicherste Methode, Ihre Sensoren oder das Display separat mit Strom zu versorgen. Sie können dies tun, indem Sie dieses Power-Splitter-Set verwenden, wie unten gezeigt:
Wie man den ESP32 über den VIN-Pin mit Strom versorgt

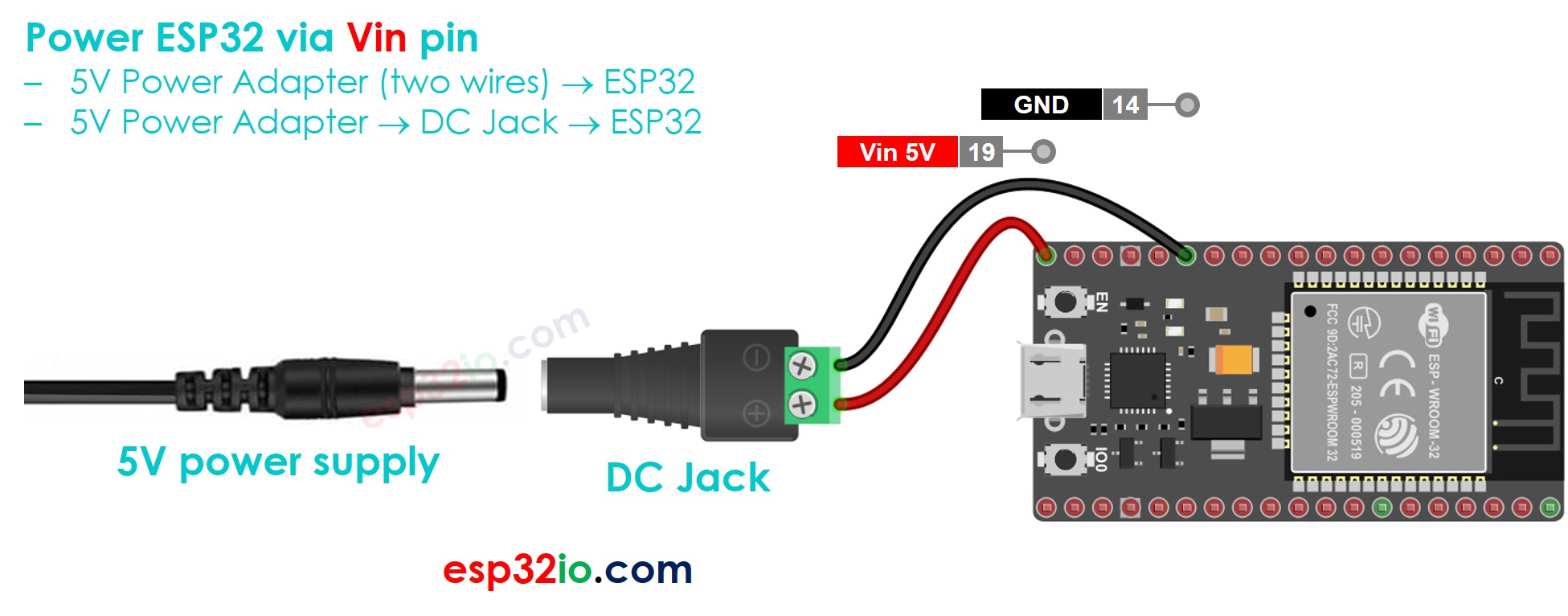

Sie können das 5-V-Netzteil mit Barrel-Stecker verwenden, um den ESP32 über den Vin-Pin mit Strom zu versorgen. Das geht auf zwei Arten:
- Schneide das Kabel durch und trenne die positiven und negativen Leitungen. Verbinde dann die positive Leitung mit dem Vin-Pin und die negative Leitung mit einem GND-Pin des ESP32
- (Empfohlen) Verwende einen DC-Jack-Steckverbinder
So versorgt man ESP32 und Sensoren über den Vin-Pin mit Strom

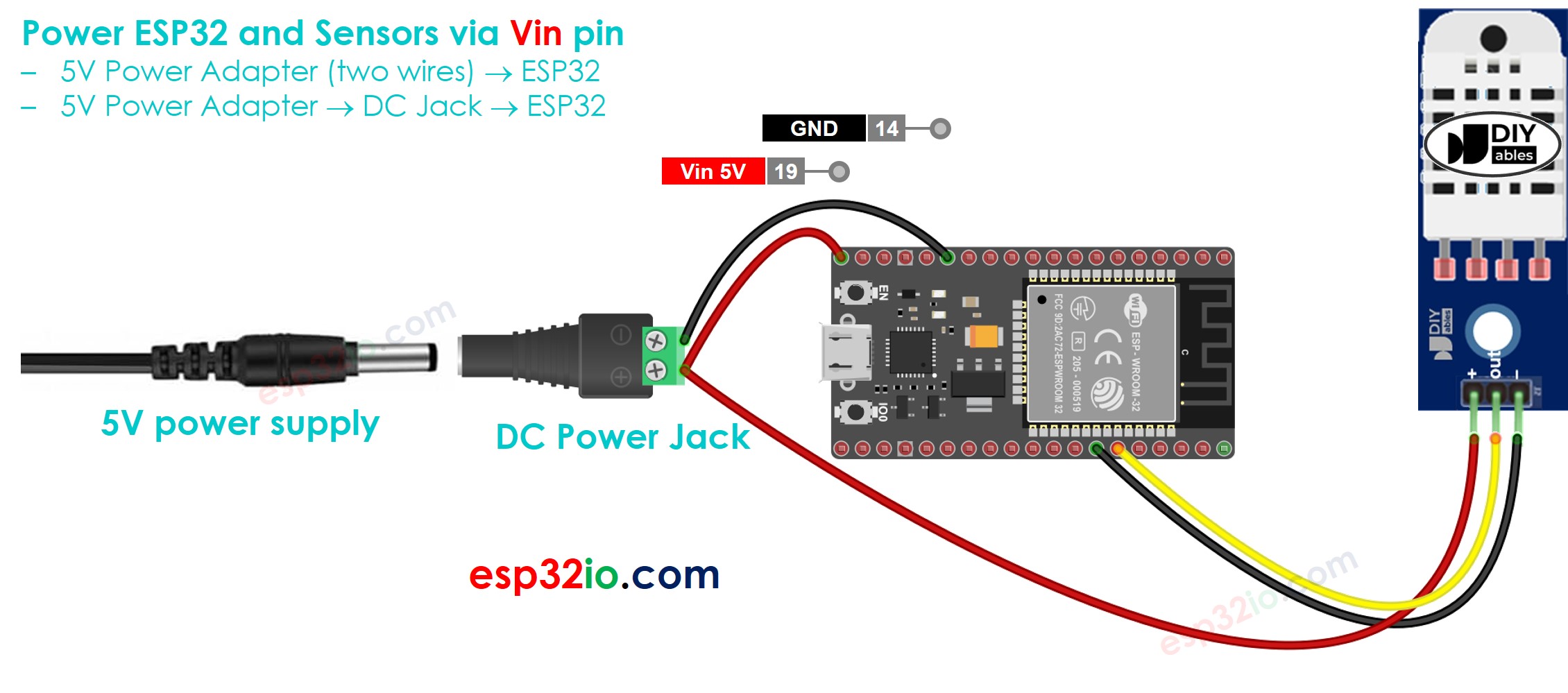

Das Diagramm unten zeigt ein Beispiel dafür, wie man den ESP32 (über den Vin-Pin) und den DHT22-Sensor mit einem 5-V-Netzadapter mit Strom versorgt.
Der beste Weg, ESP32 und Sensoren mit Strom zu versorgen
Unter den vorgeschlagenen Methoden wird dringend empfohlen, Sensoren und externe Komponenten separat mit Strom zu versorgen. Dieses Setup stellt sicher, dass Motoren, Sensoren, Displays und andere Peripheriegeräte über eine eigene Stromversorgung verfügen, wodurch das ESP32-Board geschützt wird und jedem Bauteil ausreichend Leistung bereitgestellt wird.
Wie man Verdrahtung tatsächlich einfach und bequem durchführt

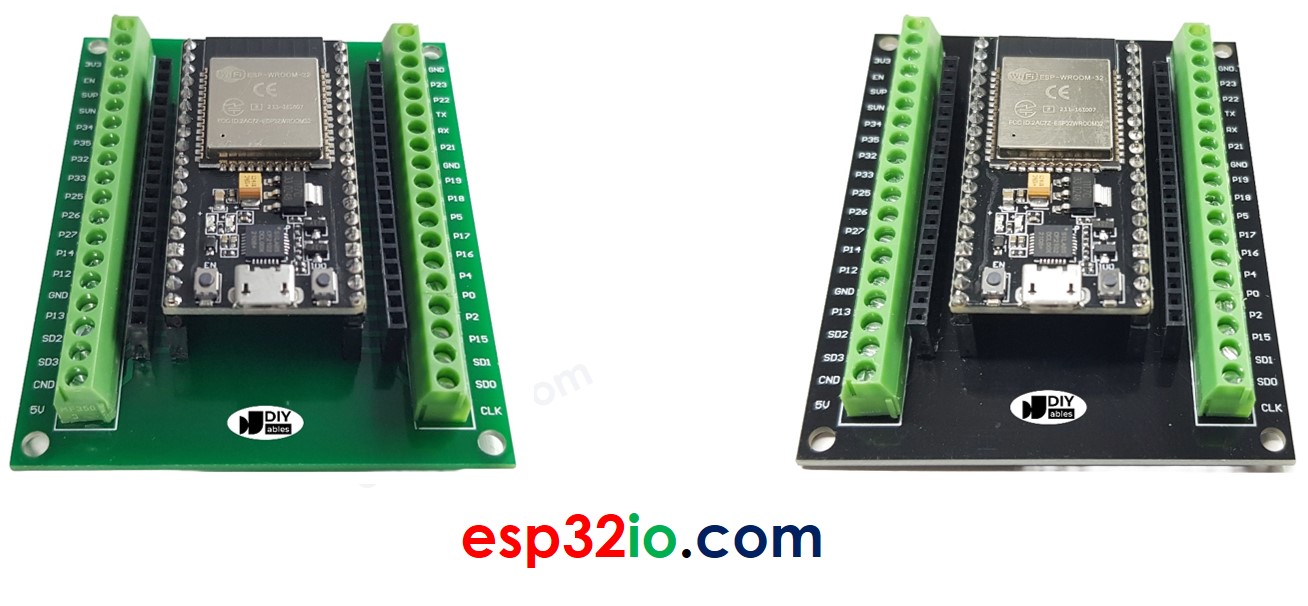

In der Praxis benötigen wir eine Methode für eine sichere, ordentliche, zuverlässige und praktische Verkabelung. Die optimale Lösung besteht darin, eine Schraubklemmenleiste zu verwenden.
