ESP32 - Drehencoder-LED

In diesem Tutorial lernen wir, wie man den ESP32 programmiert, um die Helligkeit einer LED entsprechend dem Ausgangswert des Drehencoders zu steuern.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Drehgeber
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Drehencoder

Sind Sie mit LED und Drehencoder nicht vertraut, einschließlich ihrer Pinbelegungen, Funktionalität und Programmierung? Entdecken Sie unten umfassende Tutorials zu diesen Themen:

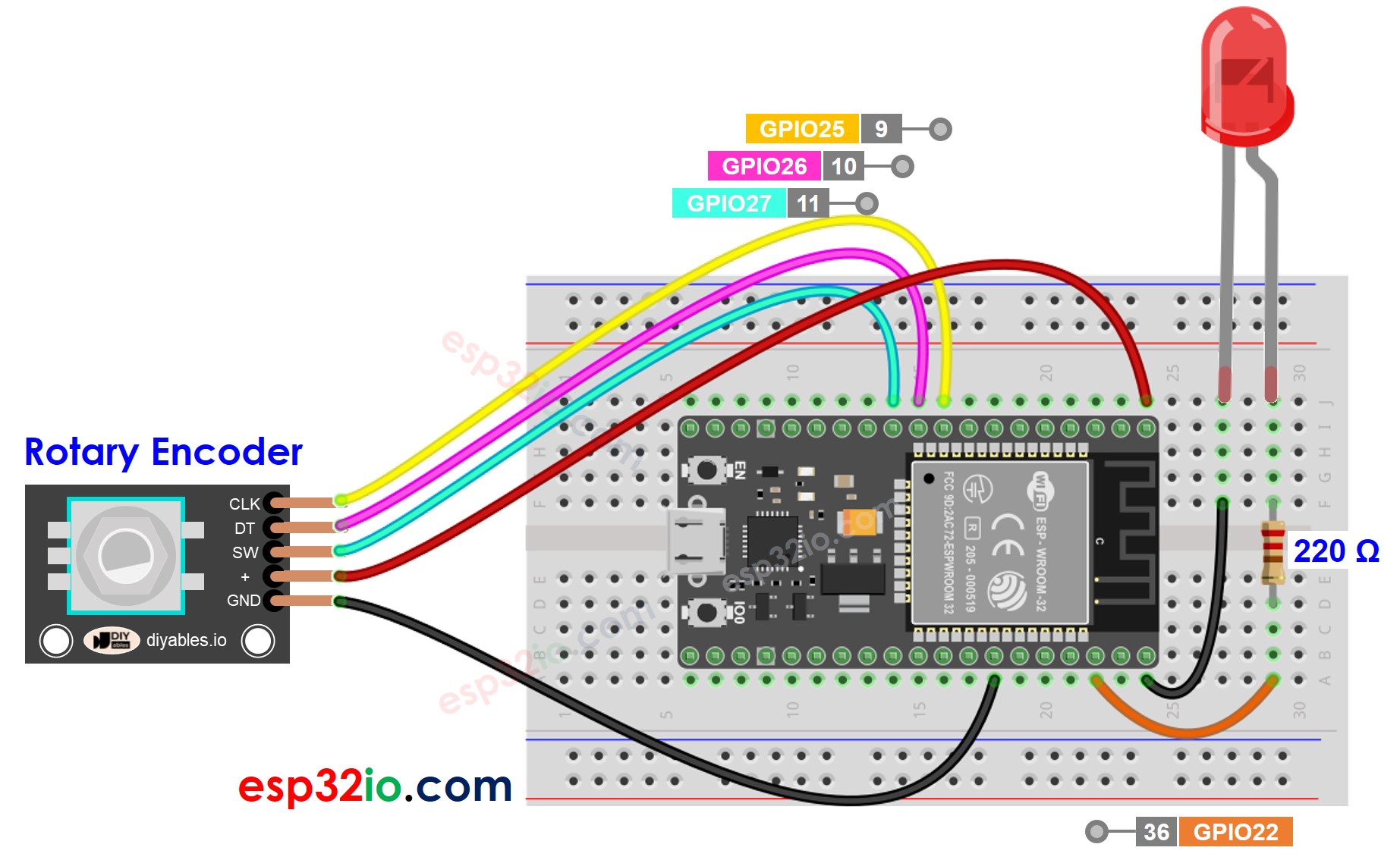

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

ESP32-Quellcode

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-rotary-encoder-led */ #include <ESP32Servo.h> #define CLK_PIN 25 // ESP32 pin GPIO25 connected to the rotary encoder's CLK pin #define DT_PIN 26 // ESP32 pin GPIO26 connected to the rotary encoder's DT pin #define SW_PIN 27 // ESP32 pin GPIO27 connected to the rotary encoder's SW pin #define LED_PIN 22 // ESP32 pin GPIO22 connected to the LED #define DIRECTION_CW 0 // clockwise direction #define DIRECTION_CCW 1 // counter-clockwise direction int counter = 0; int direction = DIRECTION_CW; int CLK_state; int prev_CLK_state; int brightness = 125; // middle value void setup() { Serial.begin(9600); // configure encoder pins as inputs pinMode(CLK_PIN, INPUT); pinMode(DT_PIN, INPUT); // read the initial state of the rotary encoder's CLK pin prev_CLK_state = digitalRead(CLK_PIN); pinMode(LED_PIN, OUTPUT); } void loop() { // read the current state of the rotary encoder's CLK pin CLK_state = digitalRead(CLK_PIN); // If the state of CLK is changed, then pulse occurred // React to only the rising edge (from LOW to HIGH) to avoid double count if (CLK_state != prev_CLK_state && CLK_state == HIGH) { // if the DT state is HIGH // the encoder is rotating in counter-clockwise direction => decrease the counter if (digitalRead(DT_PIN) == HIGH) { direction = DIRECTION_CCW; counter--; brightness -= 10; // you can change this value } else { // the encoder is rotating in clockwise direction => increase the counter direction = DIRECTION_CW; counter++; brightness += 10; // you can change this value } if (brightness < 0) brightness = 0; else if (brightness > 255) brightness = 255; // sets the brightness of LED according to the counter analogWrite(LED_PIN, brightness); Serial.print("COUNTER: "); Serial.print(counter); Serial.print(" | BRIGHTNESS: "); Serial.println(brightness); } // save last CLK state prev_CLK_state = CLK_state; }

Schnelle Schritte

Wenn Sie ESP32 zum ersten Mal verwenden, sehen Sie sich an, wie man die Umgebung für ESP32 in der Arduino IDE einrichtet.
Schließen Sie die Verkabelung wie im obigen Bild.
Schließen Sie das ESP32-Board über ein Mikro-USB-Kabel an Ihren PC an.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32 Dev Module) und den COM-Port aus.
Verbinden Sie den ESP32 mit dem PC über ein USB-Kabel.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port.
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den ESP32 hochzuladen.
Öffnen Sie den Seriellen Monitor.
Drehen Sie den Drehencoder.
Sehen Sie die LED-Helligkeit.
Sehen Sie das Ergebnis im Seriellen Monitor.

COM6

Send

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Lies die Zeile-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!
