ESP32 - Bewegungsensor - LED-Streifen

In diesem Leitfaden befassen wir uns mit der Erstellung eines nahtlosen Beleuchtungsautomatisierungssystems unter Verwendung eines ESP32, eines HC-SR501-Bewegungsmelders und eines LED-Streifens. Dieses System ist fachmännisch darauf ausgelegt, den LED-Streifen bei Erkennung menschlicher Präsenz zu aktivieren, wodurch es vielseitig einsetzbar ist und sich für eine Vielzahl von Anwendungen eignet, einschließlich:

Die Implementierung des Systems auf Treppenstufen für automatische Beleuchtung, sobald sich Personen nähern.
Das System unter Ihrem Bett installieren, wobei das Licht ausgelöst wird, sobald Sie vom Bett auf den Boden treten.
Automatische Beleuchtung für einen Weihnachtsbaum einrichten, wann immer Menschen anwesend sind.

Erforderliche Hardware

1	×	ESP32 ESP-WROOM-32 Entwicklungsmodul
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	HC-SR501 Bewegungssensor
1	×	DotStar RGB LED-Streifen
1	×	5V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über LED-Streifen und Bewegungsmelder

Sind Sie mit LED-Streifen und Bewegungssensor nicht vertraut, einschließlich ihrer Pinbelegungen, Funktionalität und Programmierung? Entdecken Sie unten umfassende Tutorials zu diesen Themen:

Sie können entweder NeoPixel-, WS2812B- oder DotStar-LED-Streifen verwenden. Aus Gründen der einfachen Verkabelung verwendet dieses Tutorial speziell den DotStar-LED-Streifen. Die Anpassung des Codes für andere LED-Streifen-Typen ist unkompliziert; beziehen Sie sich einfach auf die oben genannten Tutorials zur Orientierung.

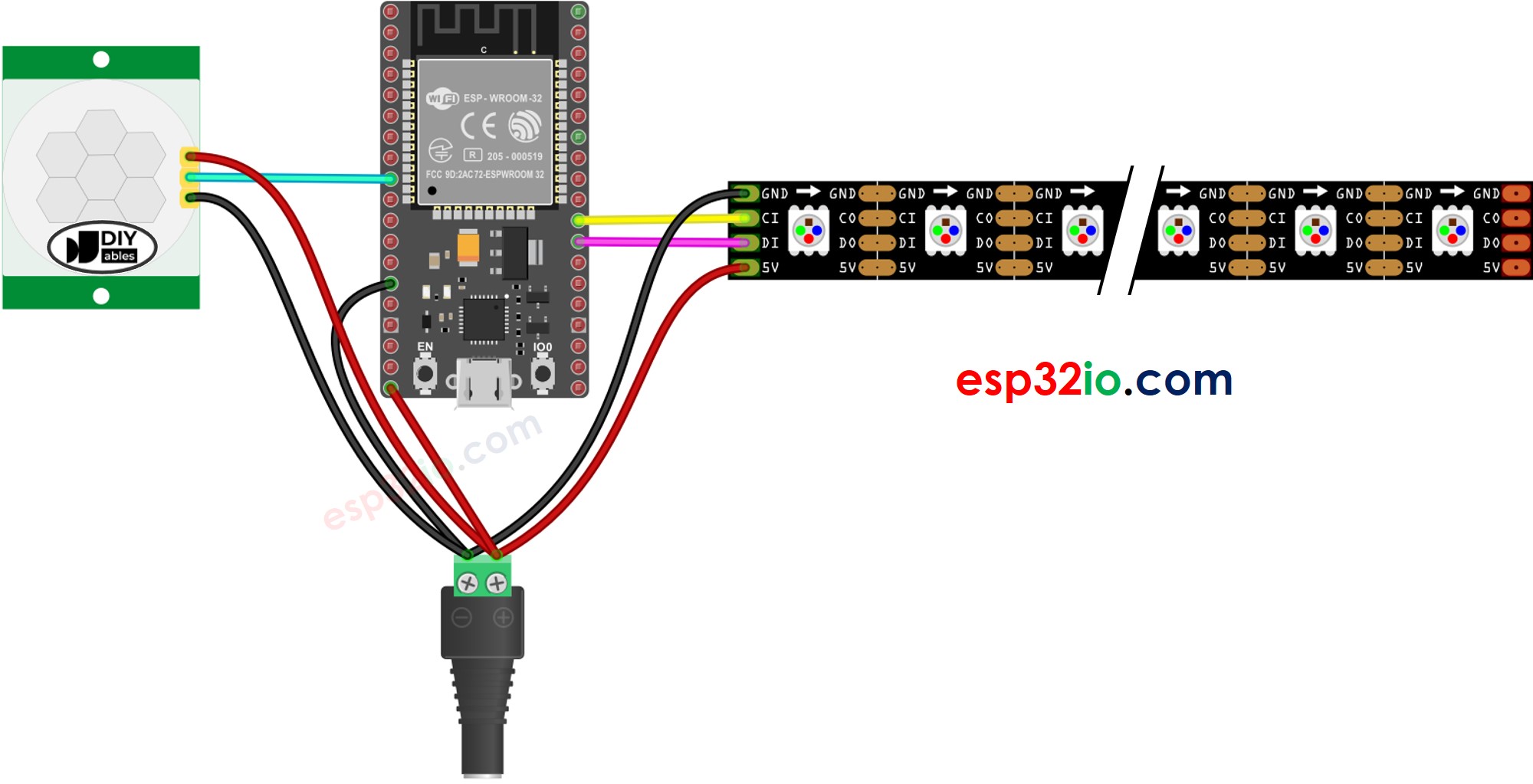

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie nicht wissen, wie Sie ESP32 und andere Komponenten mit Strom versorgen, finden Sie Anleitungen im folgenden Tutorial: Wie man ESP32 mit Strom versorgt.

Anfangseinstellung


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

Initialeinstellung des ESP32-Bewegungssensors

ESP32-Code - Bewegungsmelder steuert LED-Streifen

/* * Dieser ESP32 Code wurde von newbiely.de entwickelt * Dieser ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32/esp32-motion-sensor-led-strip */ #include <Adafruit_DotStar.h> #define NUMPIXELS 144 // Number of LEDs in DotStar strip #define DOTSTAR_DATA_PIN 16 // The ESP32 pin GPIO16 connected to the data pin of DotStar #define DOTSTAR_CLOCK_PIN 17 // The ESP32 pin GPIO17 connected to the clock pin of DotStar #define MOTION_SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the OUTPUT pin of motion sensor int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin Adafruit_DotStar strip(NUMPIXELS, DOTSTAR_DATA_PIN, DOTSTAR_CLOCK_PIN, DOTSTAR_BRG); void setup() { Serial.begin(9600); strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED) strip.show(); // Turn OFF all pixels ASAP strip.setBrightness(255); pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); // turn on the led strip for (int pixel = 0; pixel < NUMPIXELS; pixel++) { // red color int r = 255; // CHANGE COLOR AS YOUR DESIRE int g = 0; // CHANGE COLOR AS YOUR DESIRE int b = 0; // CHANGE COLOR AS YOUR DESIRE strip.setPixelColor(pixel, g, r, b); // set color for each pixel } strip.show(); } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); strip.clear(); // turn off all pixel on LED strip strip.show(); } }

Schnelle Schritte

Falls Sie ESP32 zum ersten Mal verwenden, sehen Sie sich wie man die Umgebung für ESP32 in der Arduino-IDE einrichtet an.
Schließen Sie die Verkabelung wie im obigen Bild an.
Verbinden Sie das ESP32-Board über ein Micro-USB-Kabel mit Ihrem PC.
Öffnen Sie die Arduino IDE auf Ihrem PC.
Wählen Sie das richtige ESP32-Board (z. B. ESP32-Entwicklungsmodul) und den COM-Port aus.
Verbinden Sie den ESP32 über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den Port aus.
Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie “Adafruit DotStar”, und finden Sie dann die DotStar-Bibliothek von Adafruit.
Klicken Sie auf die Schaltfläche Installieren, um die DotStar-Bibliothek zu installieren.

Sie werden aufgefordert, die Abhängigkeit zu installieren. Klicken Sie auf die Schaltfläche Alle installieren.

Kopiere den obigen Code und öffne ihn mit der Arduino-IDE
Klicke auf die Upload-Schaltfläche in der Arduino-IDE, um den Code auf den ESP32 hochzuladen.
Bewege deine Hand vor dem Sensor.
Sieh dir den LED-Streifen an.

Sie können den Code ändern, um einen Lichteffekt hinzuzufügen.
