ESP8266 - Tastenanzahl - LCD

Dieses Tutorial zeigt dir, wie man den ESP8266 verwendet, um die Betätigung des Knopfes zu zählen und die gezählte Zahl auf dem LCD-Display anzuzeigen. Es ist möglich, dies so anzupassen, dass es mit verschiedenen Sensoren statt des Knopfs verwendet wird.

In diesem Tutorial entprellen wir den Taster, ohne die delay()-Funktion zu verwenden. Für weitere Informationen werfen Sie bitte einen Blick auf Warum benötigen wir Entprellung?

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	LCD I2C
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über LCD I²C und Knopf

Wenn Sie mit LCD I2C und einem Knopf (Pinbelegung, Funktionsweise, Programmierung …) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen, sich damit vertraut zu machen:

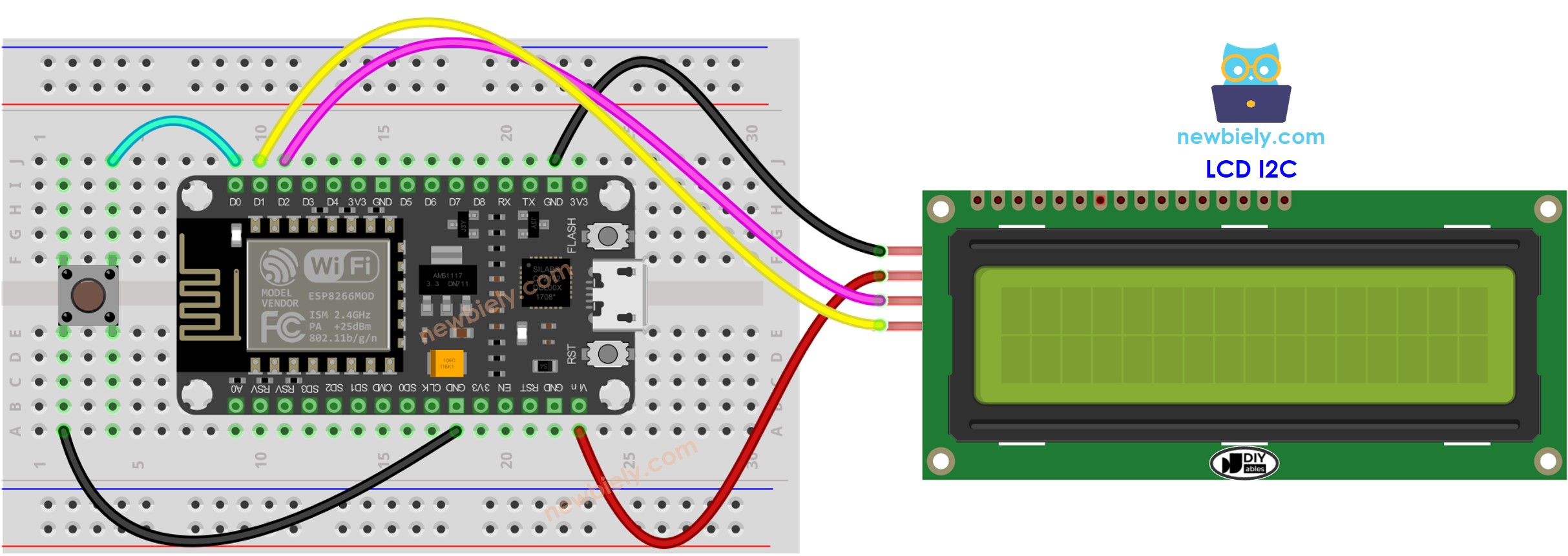

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code – Anzeige der Tastenanzahl am LCD über I2C

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-button-count-lcd */ #include <LiquidCrystal_I2C.h> #include <ezButton.h> LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows ezButton button(13); // create ezButton object for pin 13; unsigned long prev_count = 0; void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight button.setDebounceTime(50); // set debounce time to 50 milliseconds button.setCountMode(COUNT_FALLING); } void loop() { button.loop(); // MUST call the loop() function first unsigned long count = button.getCount(); if (prev_count != count) { Serial.println(count); // print count to Serial Monitor lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Count: "); lcd.print(count); prev_count != count; } }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino IDE zu beginnen, befolgen Sie diese Schritte:

Schauen Sie sich das Tutorial wie man die Entwicklungsumgebung für ESP8266 in der Arduino-IDE einrichtet an, falls Sie ESP8266 zum ersten Mal verwenden.
Verdrahten Sie die Bauteile entsprechend der Abbildung.
Schließen Sie das ESP8266-Board über ein USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Klicken Sie auf das Libraries-Symbol in der linken Leiste der Arduino-IDE.
Suchen Sie nach “ezButton” und finden Sie die Button-Bibliothek von ArduinoGetStarted.
Drücken Sie die Install-Schaltfläche, um die ezButton-Bibliothek zu installieren.

Suchen Sie nach “LiquidCrystal I2C” und finden Sie die von Frank de Brabander erstellte LiquidCrystal_I2C-Bibliothek.
Dann klicken Sie auf die Schaltfläche Installieren, um die Bibliothek hinzuzufügen.

ESP8266 NodeMCU LiquidCrystal I2C-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie auf die Hochladen-Schaltfläche, um den Code an den ESP8266 zu senden.
Drücken Sie den Knopf mehrmals.
Beobachten Sie, wie sich der Zähler auf dem LCD ändert.

※ Notiz:

Die Adresse des LCD kann je nach Hersteller variieren. Wir haben in unserem Code 0x27 verwendet, wie von DIYables angegeben.
