ESP8266 - Gassensor-Relais

Dieses Tutorial zeigt dir, wie man den ESP8266, einen Gassensor und ein Relais verwendet, um den Ventilator oder die Sirene zu aktivieren, wenn LPG, Rauch, Alkohol, Propan, Wasserstoff, Methan und Kohlenmonoxid oder andere brennbare Gase erkannt werden.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	MQ2 Gassensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) 12V Kühlventilator
1	×	(Optional) 12V Alarm Siren Horn
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und MQ-2-Gassensor

Wenn Sie nichts über Relais und den MQ-2-Gassensor (Pinbelegung, Funktionsweise, Programmierung ...) wissen, lernen Sie in den folgenden Tutorials mehr darüber:

Verdrahtungsdiagramm

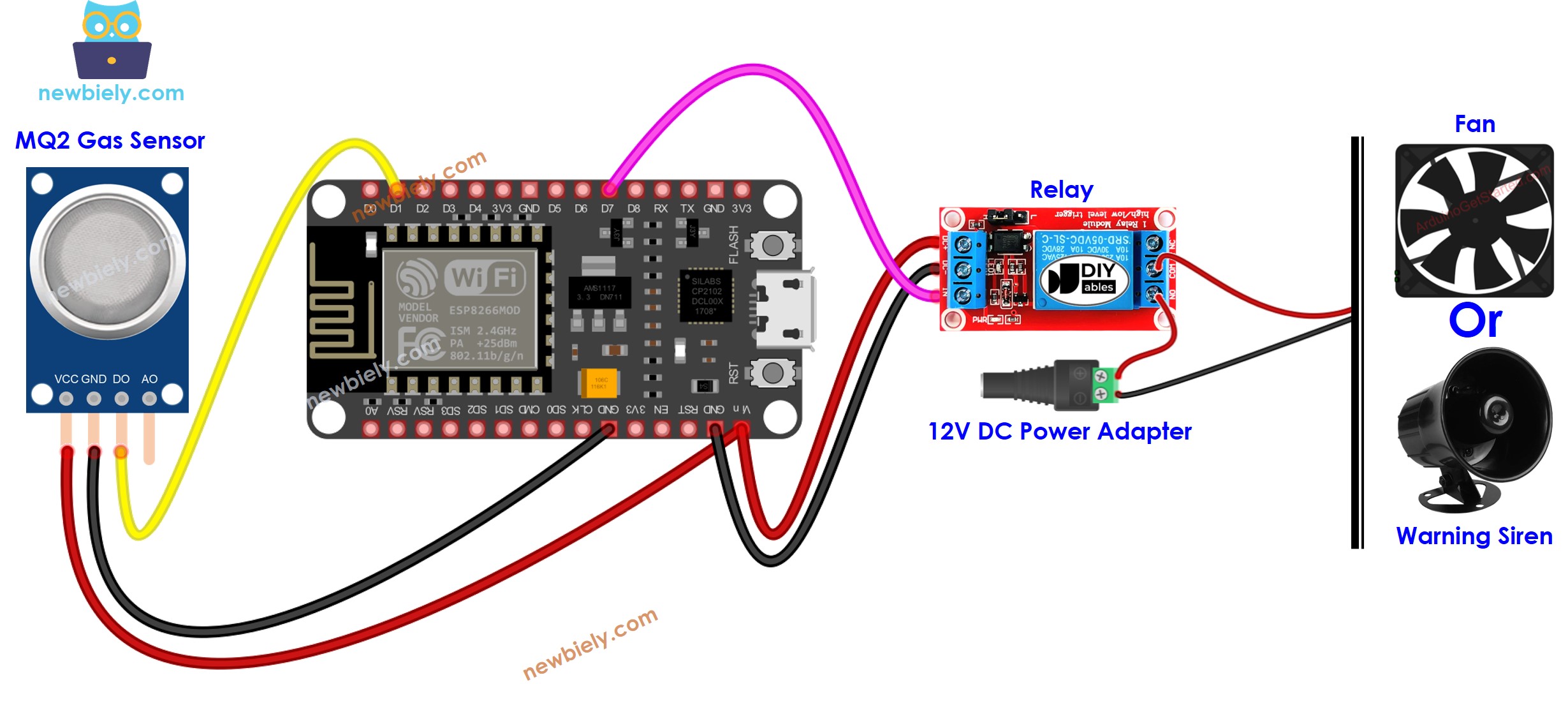

ESP8266 NodeMCU MQ-2 Gassensor-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-gas-sensor-relay */ #define DO_PIN D1 // The ESP8266 pin connected to DO pin of the MQ2 sensor #define RELAY_PIN D7 // The ESP8266 pin connected to relay void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // initialize the ESP8266 pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls du ESP8266 zum ersten Mal verwendest.
Verbinde die Bauteile, wie im Diagramm dargestellt.
Verbinde das ESP8266-Board über ein USB-Kabel mit deinem Computer.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Verbinde das ESP8266-Board über ein USB-Kabel mit dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den passenden Port aus.
Kopiere den obigen Code und öffne ihn in der Arduino IDE.
Klicke in der Arduino IDE auf den Hochladen-Button, um den Code auf den ESP8266 hochzuladen.

Bewege deine Hand vor dem Sensor
Sieh dir die Änderung des Relaiszustands an

Code-Erklärung

Lies die zeilenweise Erklärung in Kommentarzeilen des Quellcodes!
