ESP8266 - Pumpe

Dieses Tutorial zeigt dir, wie du den ESP8266 verwendest, um eine Pumpe zu steuern. Indem du dieses Tutorial anpasst, kannst du ein Bewässerungssystem, ein Aquarium, ein Nachfüllsystem und mehr bauen.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 12-V-Pumpe

Pinbelegung der Pumpe

image source: diyables.io

Die 12-V-Pumpe hat typischerweise zwei Anschlüsse:

Der negative (-) Pin (schwarz) sollte mit dem GND des DC-Netzteils verbunden werden
Der positive (+) Pin (rot) sollte mit dem 12-V des DC-Netzteils verbunden werden

Wie man eine Pumpe mit dem ESP8266 steuert

Wenn eine 12-V-Pumpe mit einer 12-V-Stromquelle versorgt wird, funktioniert sie. Um die Pumpe zu steuern, muss zwischen dem ESP8266 und der Pumpe ein Relais verwendet werden. Der ESP8266 kann die Pumpe dann über das Relais steuern.

Wenn Sie mit Relais (Pinbelegung, Betrieb, Programmierung usw.) nicht vertraut sind, lesen Sie bitte das ESP8266 - Relais-Tutorial für weitere Informationen.

Verdrahtungsdiagramm

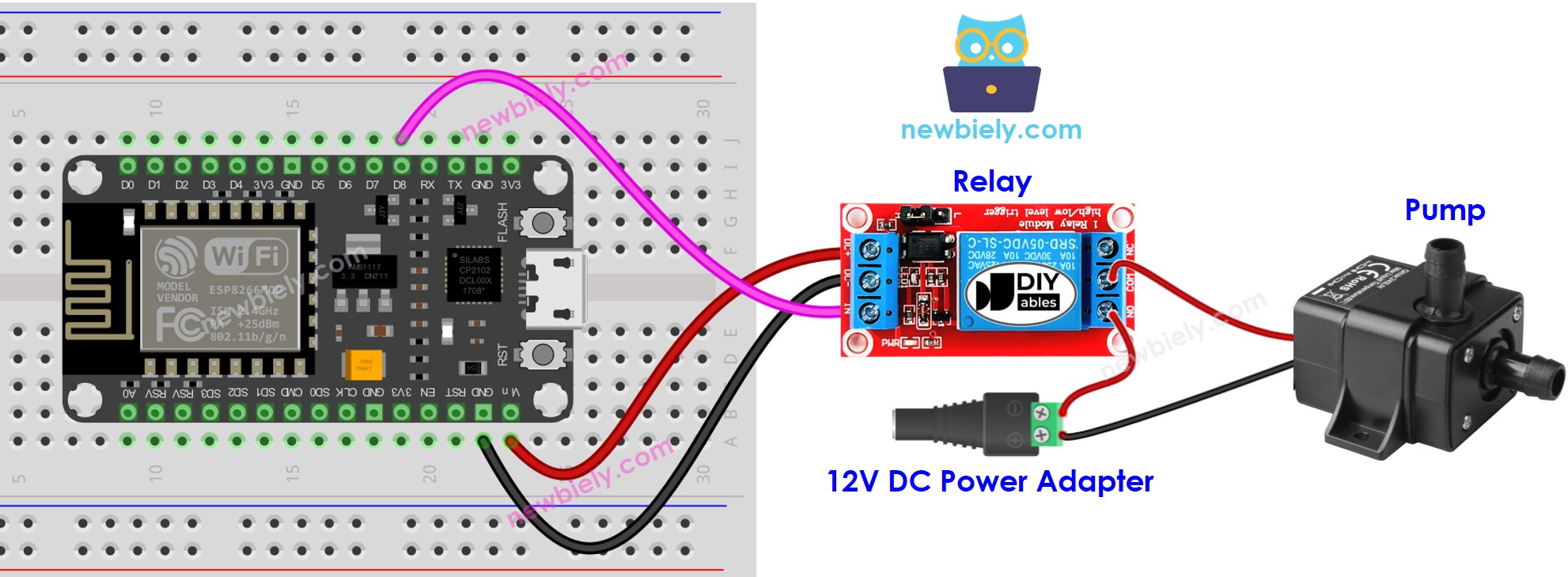

Schaltplan der Pumpe mit ESP8266 NodeMCU

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code zur Steuerung der Pumpe

Der untenstehende Code sorgt dafür, dass die Pumpe alle fünf Sekunden zwischen AN und AUS umschaltet.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-pump */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D8 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Schnelle Schritte

Um mit ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial zur Einrichtung der Entwicklungsumgebung für ESP8266 in der Arduino IDE an, falls dies dein erster Einsatz mit ESP8266 ist.
Verbinde die Bauteile wie im Diagramm gezeigt.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z.B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Verbinde den ESP8266 über ein USB-Kabel mit deinem Computer.
Starte die Arduino IDE, wähle das richtige Board und den passenden Port.
Kopiere den obenstehenden Code und öffne ihn in der Arduino IDE.
Klicke in der Arduino IDE auf den Upload-Button, um den Code an den ESP8266 zu senden.
Beobachte, wie sich der Pumpenstatus ändert.

Code-Erklärung

Schau dir die zeilenweise Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Schau dir dieses Tutorial zum ESP8266 an: ESP8266 - wenn der Knopf gedrückt wird, wird die Pumpe in 10 Sekunden eingeschaltet.
