ESP8266 - MP3-Player

Dieses Tutorial zeigt Ihnen, wie Sie einen MP3-Player mit ESP8266, MP3-Player-Modul, Micro-SD-Karte und Lautsprecher bauen. Die MP3-Dateien (Musik oder aufgenommenes Audio) werden auf der Micro-SD-Karte gespeichert. Dann kann der ESP8266 das MP3-Player-Modul steuern, um ein ausgewähltes Lied von der SD-Karte einzulesen, es in ein Audiosignal umzuwandeln und das Signal zum Lautsprecher zu senden. Im Detail werden wir lernen:

Wie es funktioniert
Wie man Lautsprecher- und MP3-Player-Module mit dem ESP8266 verbindet
Wie man den ESP8266 programmiert, um ein Lied von der microSD-Karte abzuspielen
Wie man Bedienknöpfe für Wiedergabe, Pause, Vorwärts und Zurück hinzufügt

Dann können Sie den Code so ändern, dass ein Potentiometer oder ein Dreh-Encoder zur Änderung der Lautstärke hinzugefügt wird.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Serieller MP3-Player-Modul
1	×	Micro-SD-Karte
1	×	3.5mm Aux-Lautsprecher
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das serielle MP3-Player-Modul und den Lautsprecher

Pinbelegung des seriellen MP3-Player-Moduls

Ein serielles MP3-Player-Modul hat drei Schnittstellen:

Die Schnittstelle zum ESP8266 umfasst vier Pins:

RX-Pin: Datenpin, muss mit einem TX-Pin des ESP8266 verbunden werden (Hardware- oder Software-Serial)
TX-Pin: Datenpin, muss mit einem RX-Pin des ESP8266 verbunden werden (Hardware- oder Software-Serial)
VCC-Pin: Strompin, muss mit VCC (5V) verbunden werden
GND-Pin: Massepin, muss mit GND (0V) verbunden werden

Die Schnittstelle zum Lautsprecher ist eine 3,5-mm-Aux-Ausgangsbuchse.
Die Schnittstelle zur Micro-SD-Karte ist ein Micro-SD-Karten-Steckplatz auf der Rückseite des Moduls.

Pinbelegung des seriellen MP3-Player-Moduls

image source: diyables.io

Lautsprecher-Pinbelegung

Ein Lautsprecher hat normalerweise zwei Schnittstellen:

Audio-Signal-Schnittstelle: Es handelt sich um einen 3,5-mm-Aux-Stecker, der mit dem MP3-Player-Modul verbunden wird
Stromversorgungsanschluss: Er kann USB, ein 5-V-Netzteil oder eine andere Stromversorgungs-Schnittstelle sein

Wie es funktioniert

Was wir vorbereiten müssen:

Speichere vorab eine Liste von Liedern oder aufgenommenem Audio, die wir auf die Micro-SD-Karte übertragen möchten.
Setze die Micro-SD-Karte in das MP3-Player-Modul ein.
Verbinde das MP3-Player-Modul mit dem ESP8266.
Schließe den Lautsprecher an das MP3-Player-Modul an.
Schließe den Lautsprecher an eine Stromquelle an.

Jede MP3-Datei, die auf einer microSD-Karte gespeichert ist, hat einen Index. Der Index entspricht der Reihenfolge der gespeicherten Songs und beginnt bei 0.

Dann können wir den ESP8266 so programmieren, dass er Befehle an das MP3-Player-Modul sendet. Es unterstützt die folgenden Befehle:

Abspielen
Pausieren
Nächster Titel abspielen
Vorheriger Titel abspielen
Lautstärke ändern

Wenn das MP3-Player-Modul die MP3-Datei von der MicroSD-Karte liest, wandelt es die MP3-Datei in ein Audiosignal um und gibt das Audiosignal über die 3,5-mm-Aux-Schnittstelle an den Lautsprecher aus.

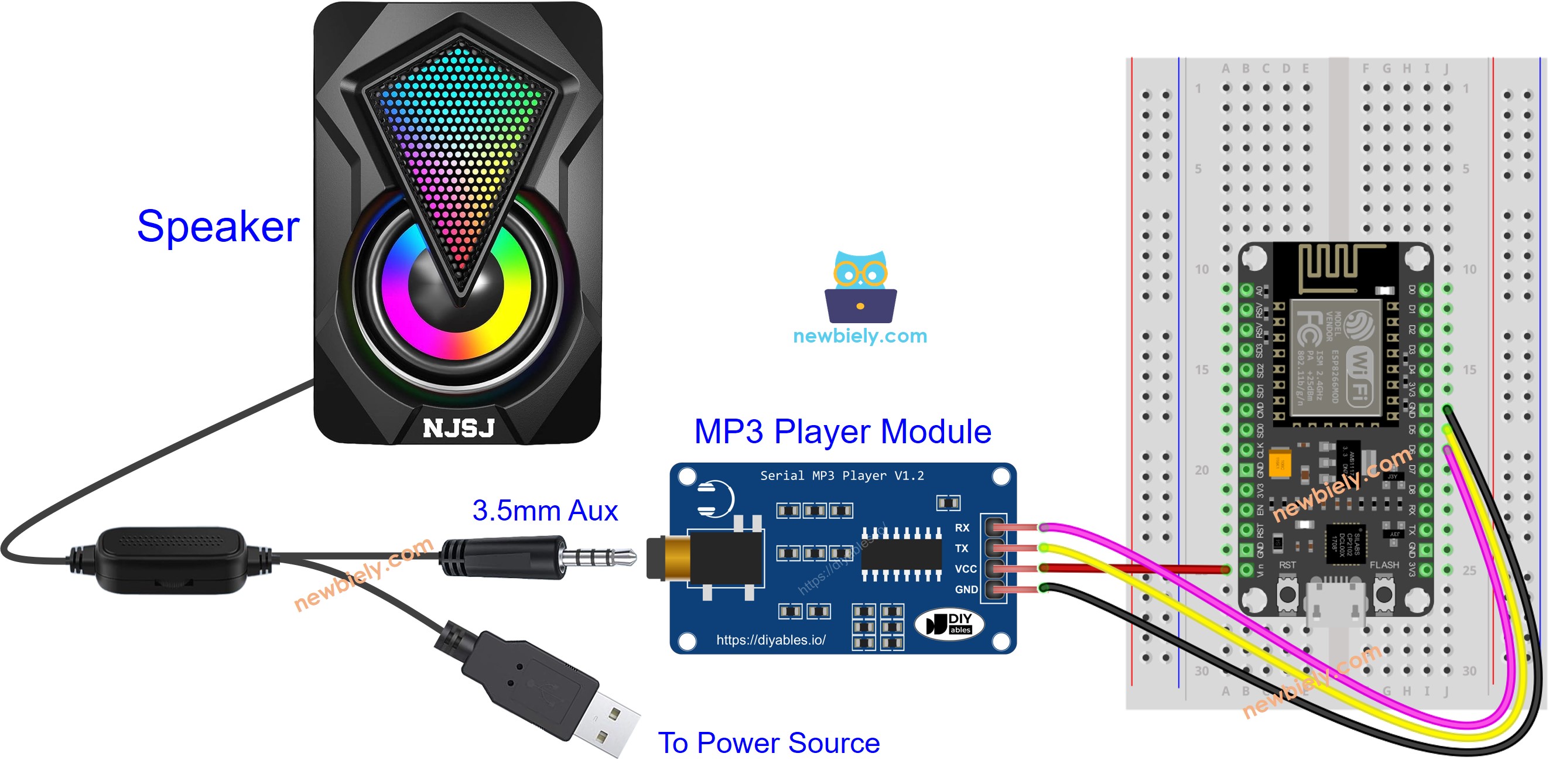

Verdrahtungsdiagramm

ESP8266 NodeMCU MP3-Player-Modul Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code - Musik abspielen

Der untenstehende Code spielt das erste Lied, das auf der Micro-SD-Karte gespeichert ist.

Schnelle Schritte

Um mit ESP8266 in der Arduino IDE zu beginnen, befolgen Sie diese Schritte:

Schauen Sie sich das Wie richtet man die Entwicklungsumgebung für ESP8266 in der Arduino IDE ein Tutorial an, falls dies Ihre erste Verwendung des ESP8266 ist.
Verdrahten Sie die Bauteile entsprechend dem Diagramm.
Verbinden Sie das ESP8266-Board über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Befolgen Sie die Anweisungen unter Wie es funktioniert.
Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie in der Arduino-IDE auf die Schaltfläche Hochladen, um den Code auf den ESP8266 hochzuladen.
Viel Spaß mit der Musik.

ESP8266-Code – Musik mit Steuertasten abspielen

Der untenstehende Code ist eine Weiterentwicklung des vorherigen Codes. Er fügt vier Tasten hinzu, damit Sie mit dem MP3-Player interagieren können.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-mp3-player */ #include <SoftwareSerial.h> #include <ezButton.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define ESP8266_RX D5 // The ESP8266 pin connected to the TX of the Serial MP3 Player module #define ESP8266_TX D6 // The ESP8266 pin connected to the RX of the Serial MP3 Player module SoftwareSerial mp3(ESP8266_RX, ESP8266_TX); ezButton button_play(D1); // create ezButton object for pin D1 ezButton button_pause(D2); // create ezButton object for pin D2 ezButton button_next(D3); // create ezButton object for pin D3 ezButton button_prev(D4); // create ezButton object for pin D4 void setup() { Serial.begin(9600); mp3.begin(9600); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms button_play.setDebounceTime(50); // set debounce time to 50 milliseconds button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds button_next.setDebounceTime(50); // set debounce time to 50 milliseconds button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { button_play.loop(); // MUST call the loop() function first button_pause.loop(); // MUST call the loop() function first button_next.loop(); // MUST call the loop() function first button_prev.loop(); // MUST call the loop() function first if (button_play.isPressed()) { Serial.println("Play mp3"); mp3_command(CMD_PLAY, 0x0000); } if (button_pause.isPressed()) { Serial.println("Pause mp3"); mp3_command(CMD_PAUSE, 0x0000); } if (button_next.isPressed()) { Serial.println("Play next mp3"); mp3_command(CMD_PLAY_NEXT, 0x0000); } if (button_prev.isPressed()) { Serial.println("Play previous mp3"); mp3_command(CMD_PLAY_PREV, 0x0000); } } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { mp3.write(frame[i]); } }

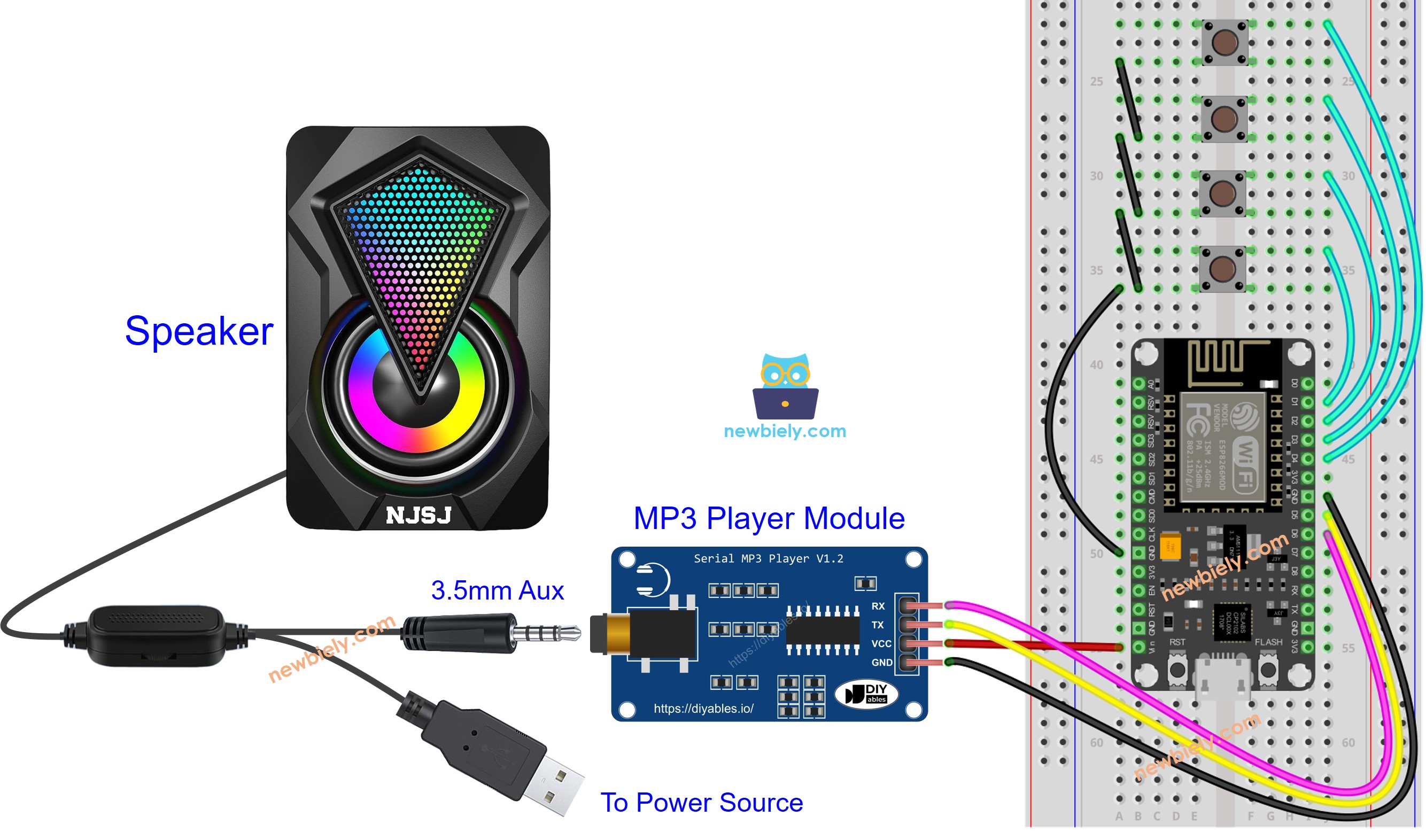

Das Verdrahtungsdiagramm des obigen Codes:

Schaltplan für den ESP8266 NodeMCU MP3-Player-Lautsprecher
