ESP8266 - Bewegungssensor - Relais

Dieses Tutorial erläutert, wie Sie den ESP8266 und einen Bewegungssensor verwenden, um ein Relais zu steuern. Im Detail:

ESP8266 aktiviert das Relais, wenn eine Bewegung erkannt wird.
ESP8266 deaktiviert das Relais, wenn keine Bewegung vorhanden ist.

Indem wir ein Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließen, können wir den ESP8266 und einen Bewegungsmelder verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktuator zu steuern.

Dies kann in einem Automatisierungsprozess angewendet werden, der Aktionen auslöst, wenn menschliche Präsenz erkannt wird.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	HC-SR501 Bewegungssensor
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Bewegungsmelder

Wenn Sie mit Relais und einem Bewegungssensor (Pinbelegung, Funktionsweise, Programmierung …) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

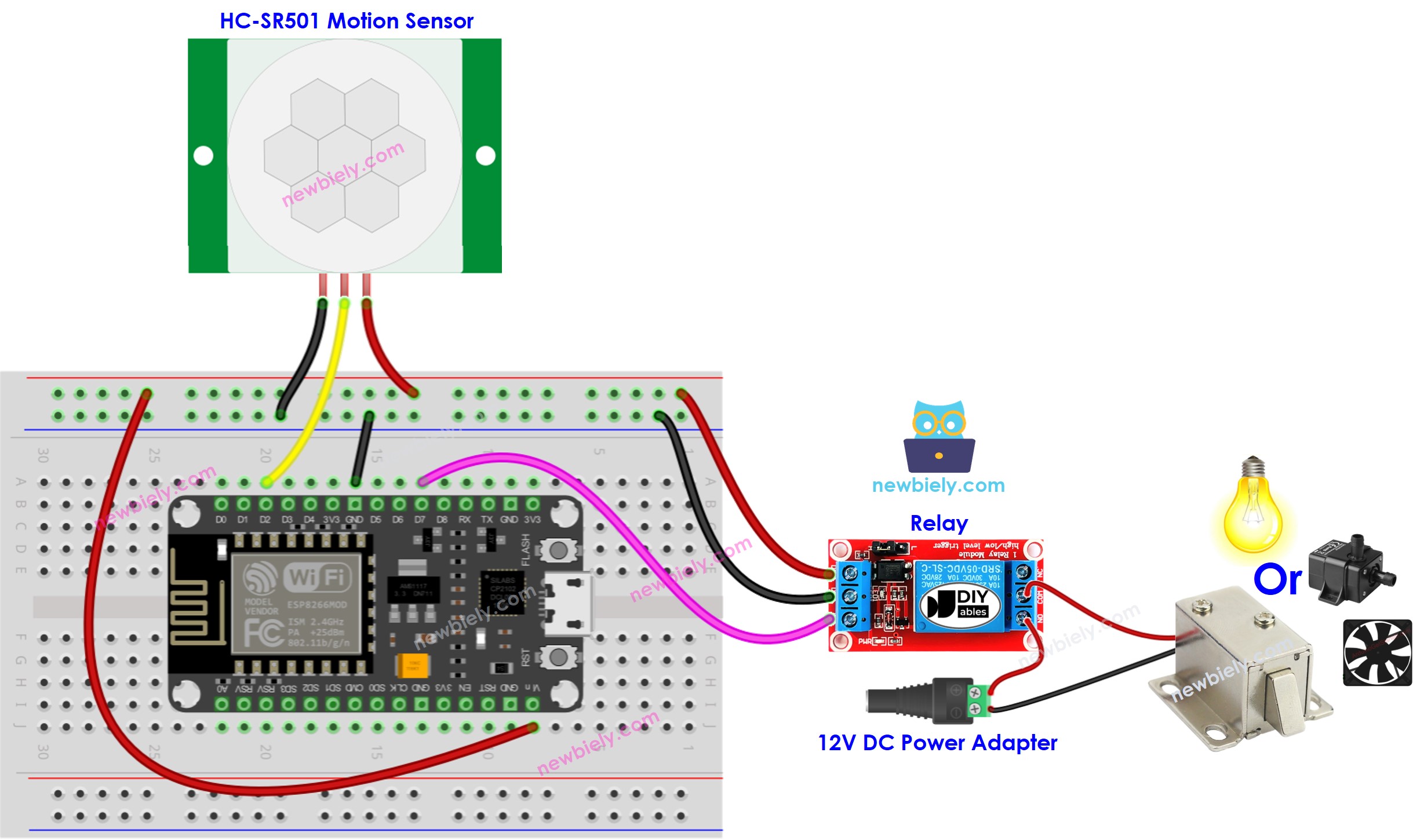

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

Ersteinrichtung


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

Arduino-Bewegungssensor Anfangseinstellung

ESP8266-Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-motion-sensor-relay */ #define MOTION_SENSOR_PIN D2 // The ESP8266 pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN D7 // The ESP8266 pin connected to Relay's pin int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir die Anleitung zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, wenn du ESP8266 zum ersten Mal verwendest.
Verbinde die Bauteile gemäß dem Diagramm.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board, z. B. NodeMCU 1.0 (ESP-12E Modul), und den entsprechenden COM-Port.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Starte die Arduino IDE, wähle das richtige Board und den richtigen Port.
Kopiere den Code und öffne ihn in der Arduino IDE.
Klicke in der Arduino IDE auf die Schaltfläche Hochladen, um den Code an den ESP8266 zu senden.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
