Wie man den ESP8266 mit Strom versorgt
Dieser Leitfaden führt Sie durch sichere und bequeme Möglichkeiten, das ESP8266 NodeMCU und seine angeschlossenen Komponenten (z. B. Sensoren, Displays) mit Strom zu versorgen. Wir werden Folgendes behandeln:
- Wie man den ESP8266 über den USB-Anschluss mit Strom versorgt
- Wie man sowohl den ESP8266 als auch die Sensoren über den USB-Anschluss mit Strom versorgt
- Wie man den ESP8266 über den Vin-Pin mit Strom versorgt
- Wie man sowohl den ESP8266 als auch die Sensoren über den Vin-Pin mit Strom versorgt
- Die zuverlässigste und praktischste Methode, um den ESP8266, Sensoren und das Display mit Strom zu versorgen
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Wie man ESP8266 über einen USB-Anschluss mit Strom versorgt

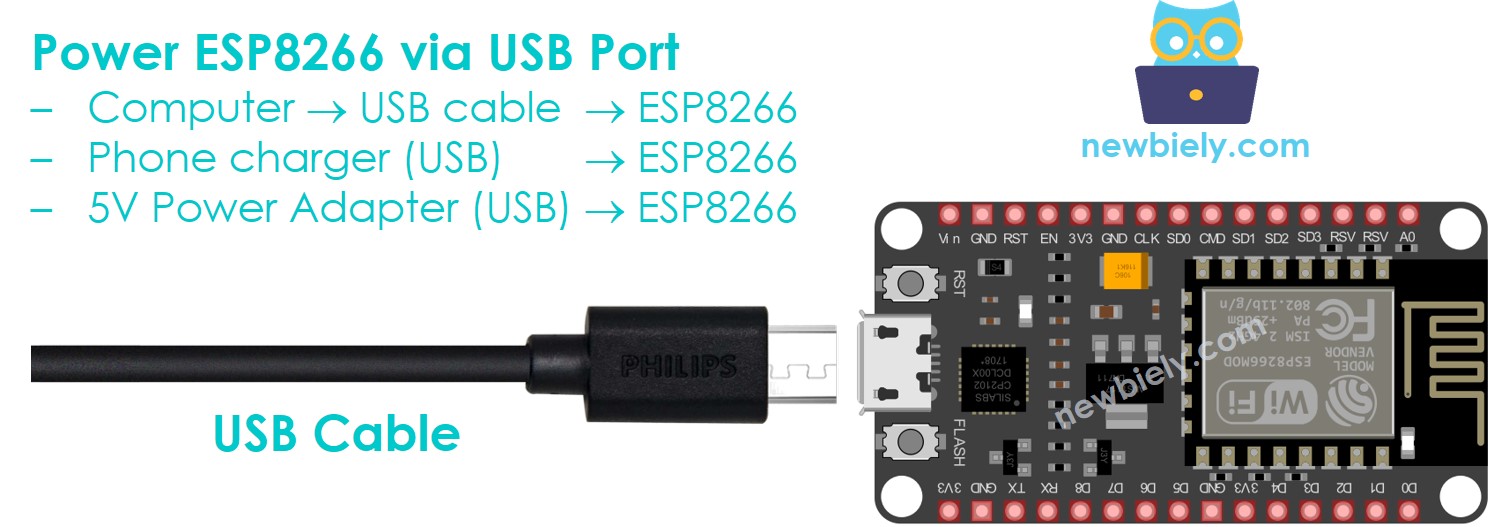

Sie können die folgenden Stromquellen verwenden, um den ESP8266 über den USB-Anschluss mit Strom zu versorgen.
- Computer- und Micro-USB-Kabel
- Telefonladegerät (Micro-USB-Anschluss)
- 5V Netzadapter (Micro-USB-Anschluss)
Wie man ESP8266 und Sensoren über den USB-Anschluss mit Strom versorgt

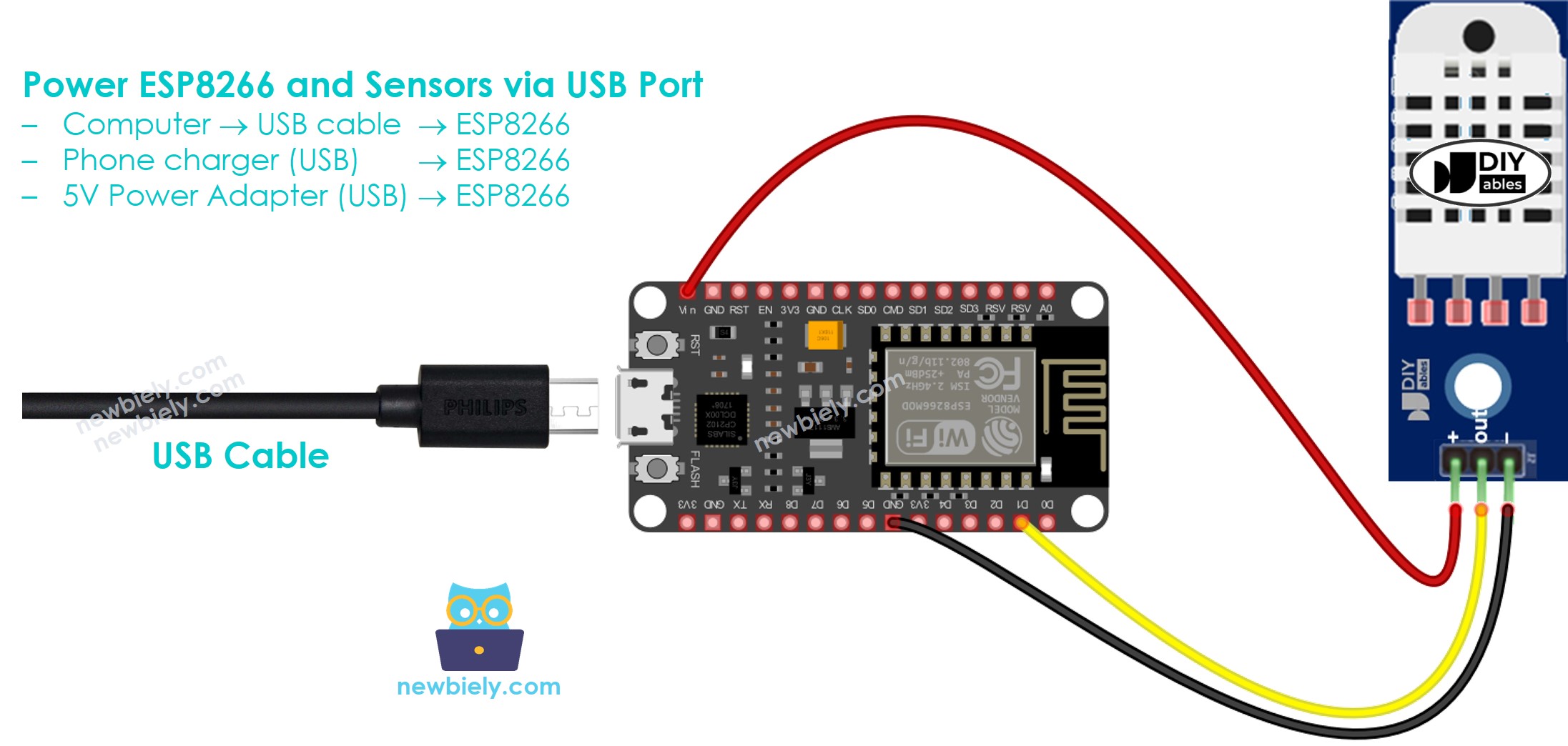

Das folgende Diagramm zeigt ein Beispiel für die Stromversorgung des ESP8266 (über USB-Anschluss) und eines DHT22-Sensors.
Sie können den ESP8266 über den oben beschriebenen USB-Anschluss mit Strom versorgen und dann den Vin-Pin verwenden, um die Sensoren mit Strom zu versorgen.
Bitte beachten Sie: Diese Methode wird nicht empfohlen. Sie funktioniert nur gut für einige wenige Sensoren, die wenig Strom verbrauchen. Wenn ein Sensor viel Strom verbraucht, kann dies das ESP8266-Board beschädigen. Stattdessen sollten Sensoren und Displays separat mit Strom versorgt werden.
Allerdings ist die Verwendung von zwei oder mehr Stromquellen nicht sehr praktisch. Die beste Lösung besteht darin, eine einzige Stromquelle mit diesem Power-Splitter-Set zu verwenden. Der Power-Splitter bietet zwei Anschlüsse:
- USB-C-Stromversorgung: Versorgt das ESP8266-Board über den USB-Anschluss mit Strom.
- Schraubklemmenblock-Leitung: Versorgt die angeschlossenen Sensoren oder Displays.

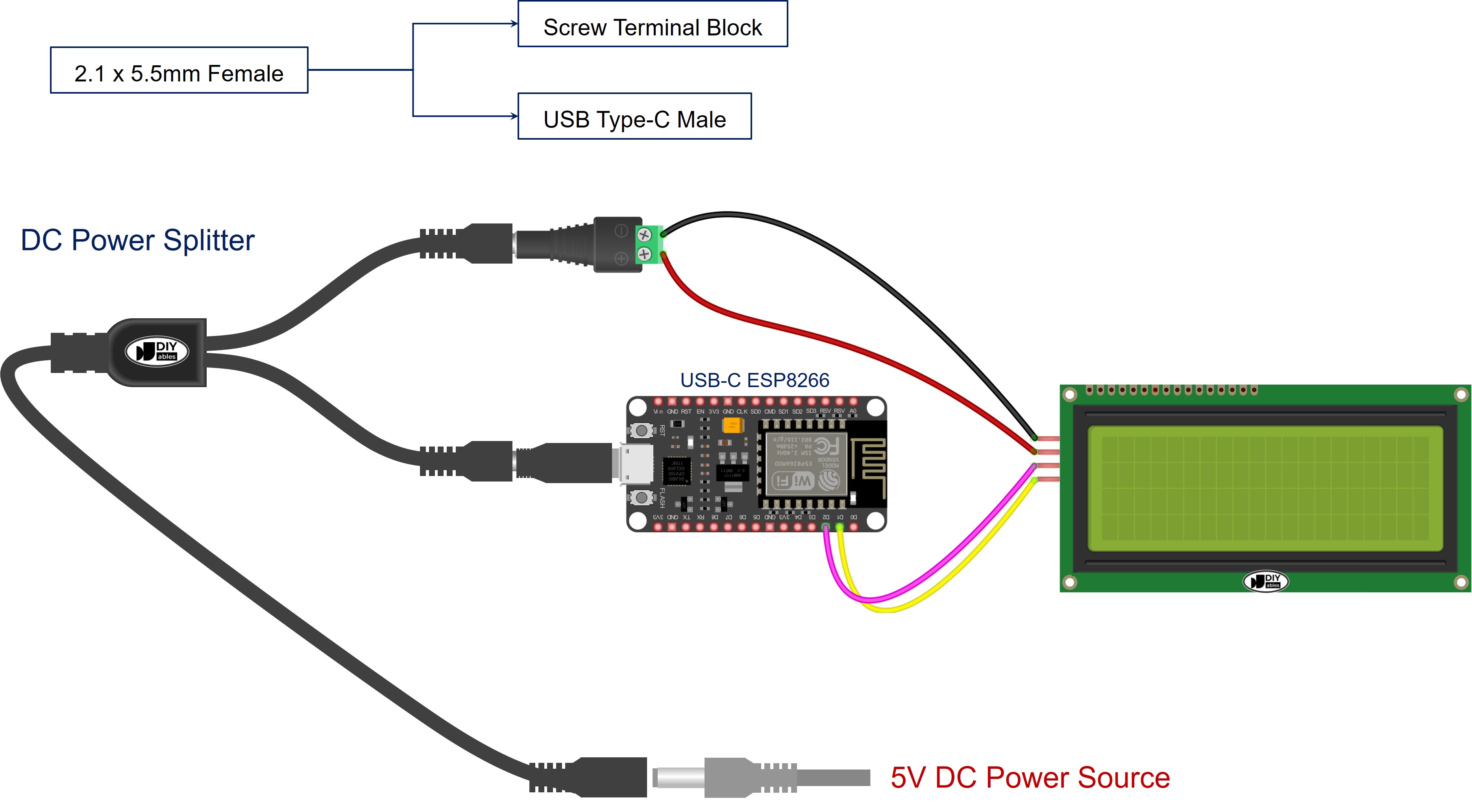

Das Diagramm unten zeigt, wie man eine einzelne Stromquelle mit einem Stromverteiler verwendet, um sowohl den ESP8266 als auch ein LCD-Display separat mit Strom zu versorgen.
Wie man den ESP8266 über den Vin-Pin mit Strom versorgt

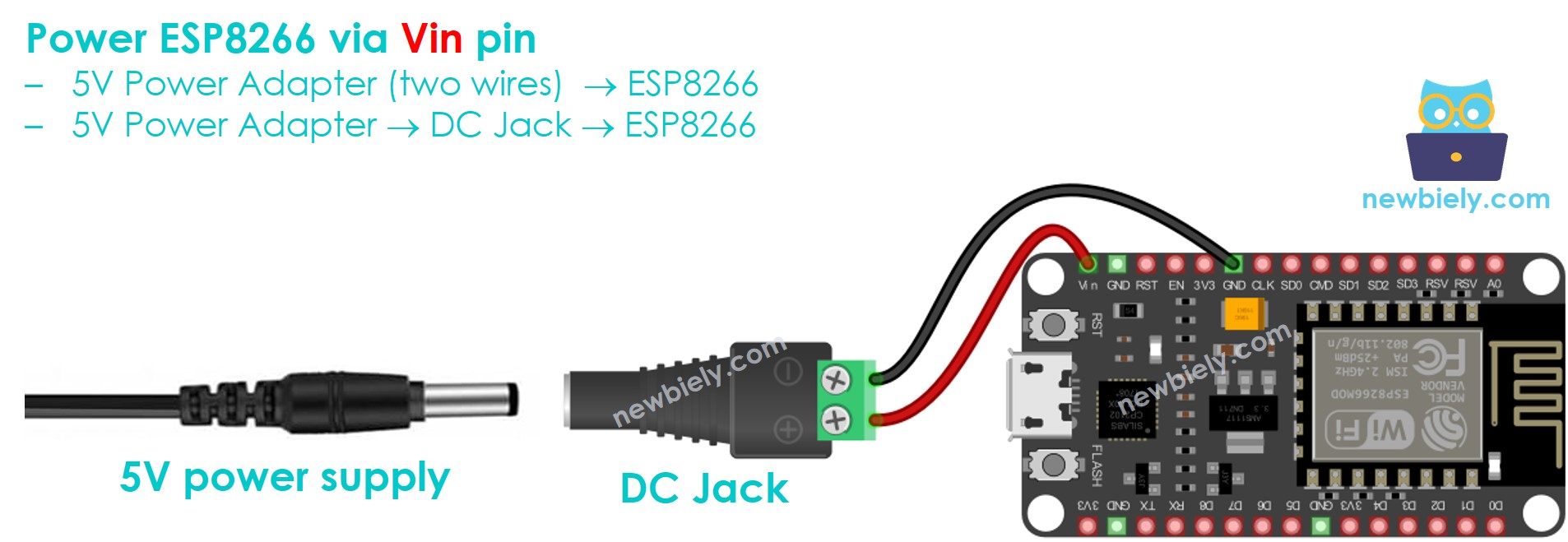

Sie können das 5-Volt-Netzteil mit Barrel-Stecker verwenden, um den ESP8266 über den Vin-Pin mit Strom zu versorgen. Sie können dies auf zwei Arten tun:
- Schneiden Sie das Kabel durch und trennen Sie die positiven und negativen Leitungen. Verbinden Sie dann die positive Leitung mit dem Vin-Pin und die negative Leitung mit einem GND-Pin des ESP8266
- (Empfohlen) Verwenden Sie einen DC-Steckverbinder
Wie man den ESP8266 und Sensoren über den Vin-Pin mit Strom versorgt

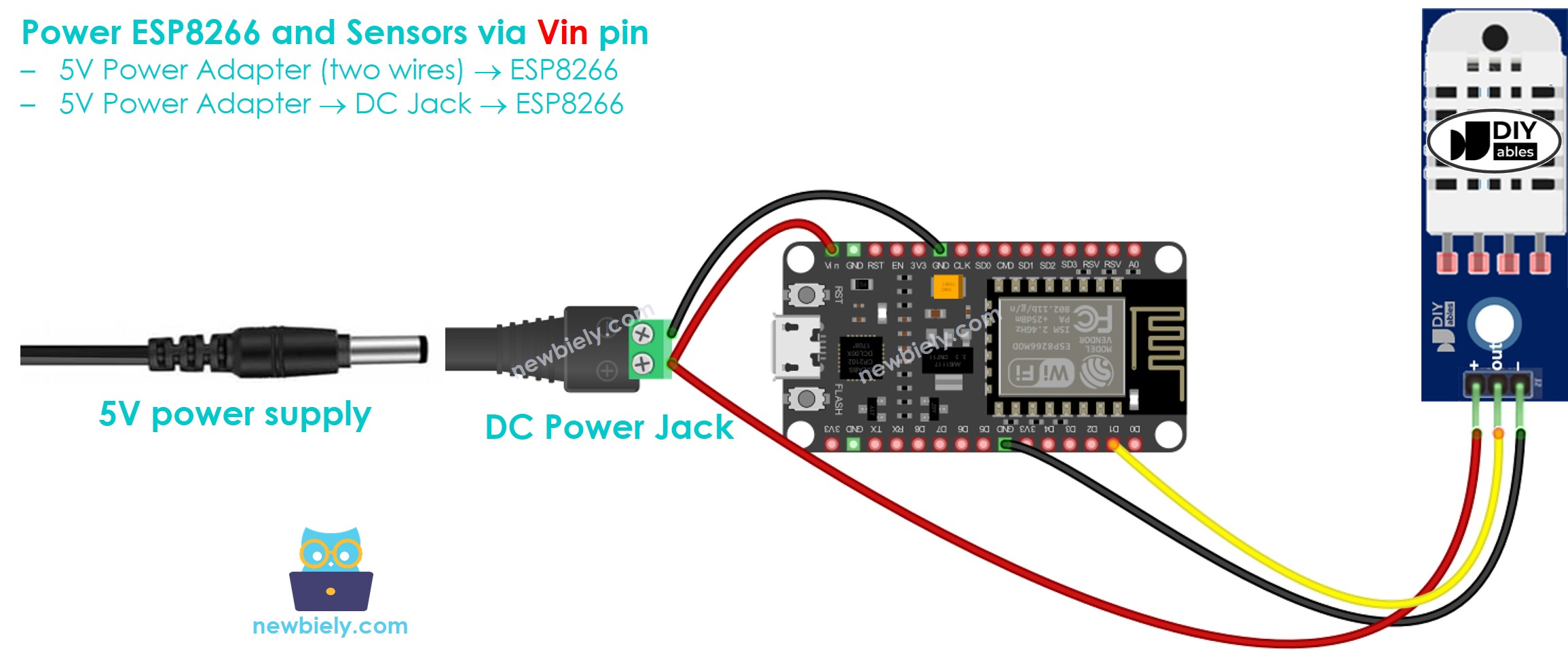

Das untenstehende Diagramm zeigt ein Beispiel dafür, wie der ESP8266 (über den Vin-Pin) und der DHT22-Sensor von einem 5-V-Netzteil betrieben werden.
Diese Methode wird dringend empfohlen, da sie sicherstellt, dass Motoren, Sensoren, Displays und andere Bauteile unabhängig von der ESP8266-Platine mit Strom versorgt werden, was sowohl Sicherheit als auch eine ausreichende Stromversorgung gewährleistet.
Die zuverlässigste und bequemste Methode, den ESP8266, Sensoren und das Display mit Strom zu versorgen

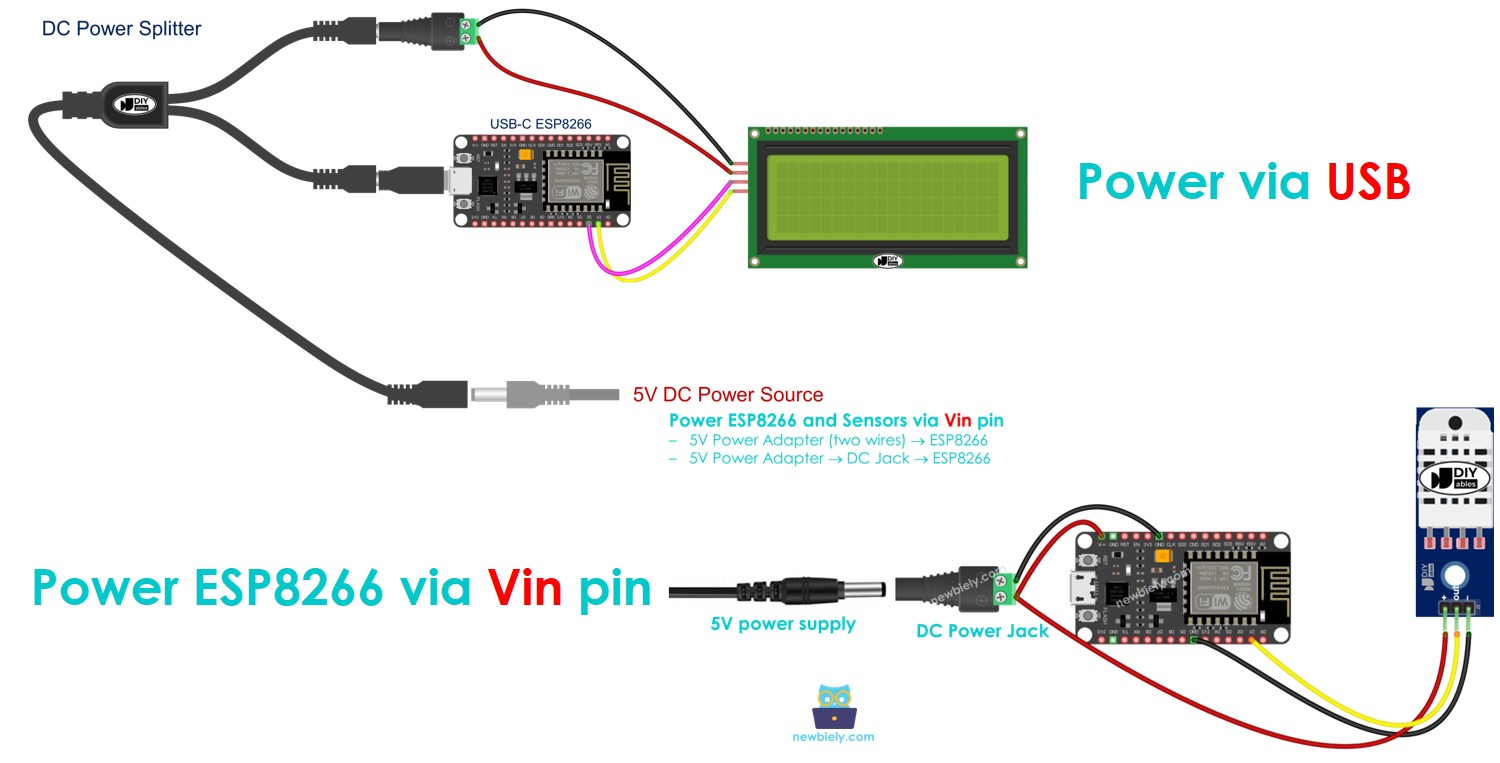

Zusammenfassend gibt es zwei beste Möglichkeiten, das ESP8266-Modul und angeschlossene Komponenten mit Strom zu versorgen, wie untenstehende Beispiele zeigen:
Wie man Verdrahtung wirklich einfach und bequem durchführt

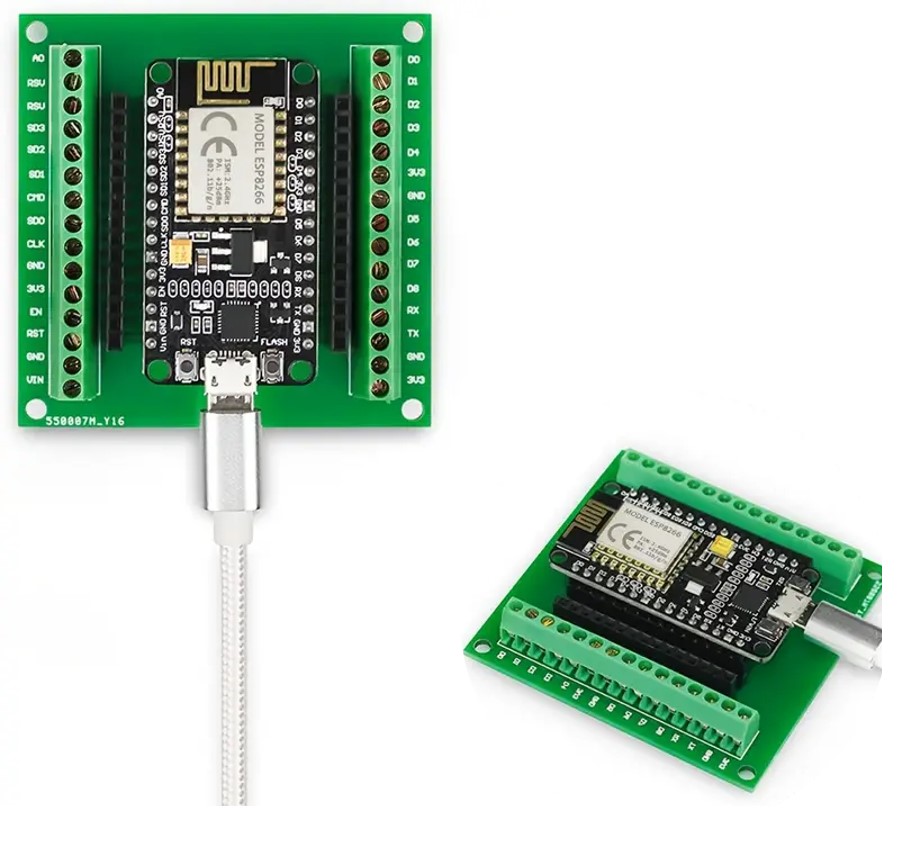

In der Praxis benötigen wir eine Methode für eine sichere, ordentliche, sichere und bequeme Verkabelung. Die optimale Lösung besteht darin, eine Schraubklemmenleiste zu verwenden.
