ESP8266 - Potentiometer-Relais

Dieses Tutorial zeigt Ihnen, wie Sie den ESP8266 und ein Potentiometer verwenden, um ein Relais zu steuern. Im Detail:

ESP8266 prüft, ob der analoge Wert des Potentiometers höher oder niedriger als ein Schwellenwert ist, und handelt entsprechend – das Relais ein- oder ausschalten.
ESP8266 prüft, ob die Ausgangsspannung des Potentiometers oberhalb oder unterhalb eines Schwellenwerts liegt, und handelt entsprechend – das Relais ein- oder ausschalten.

Indem man ein Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließt, können wir dann das ESP8266 und ein Potentiometer verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktuator zu steuern.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Module with Knob
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Potentiometer

Wenn Sie mit Relais und Potentiometer (einschließlich Pinbelegung, Funktionalität und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

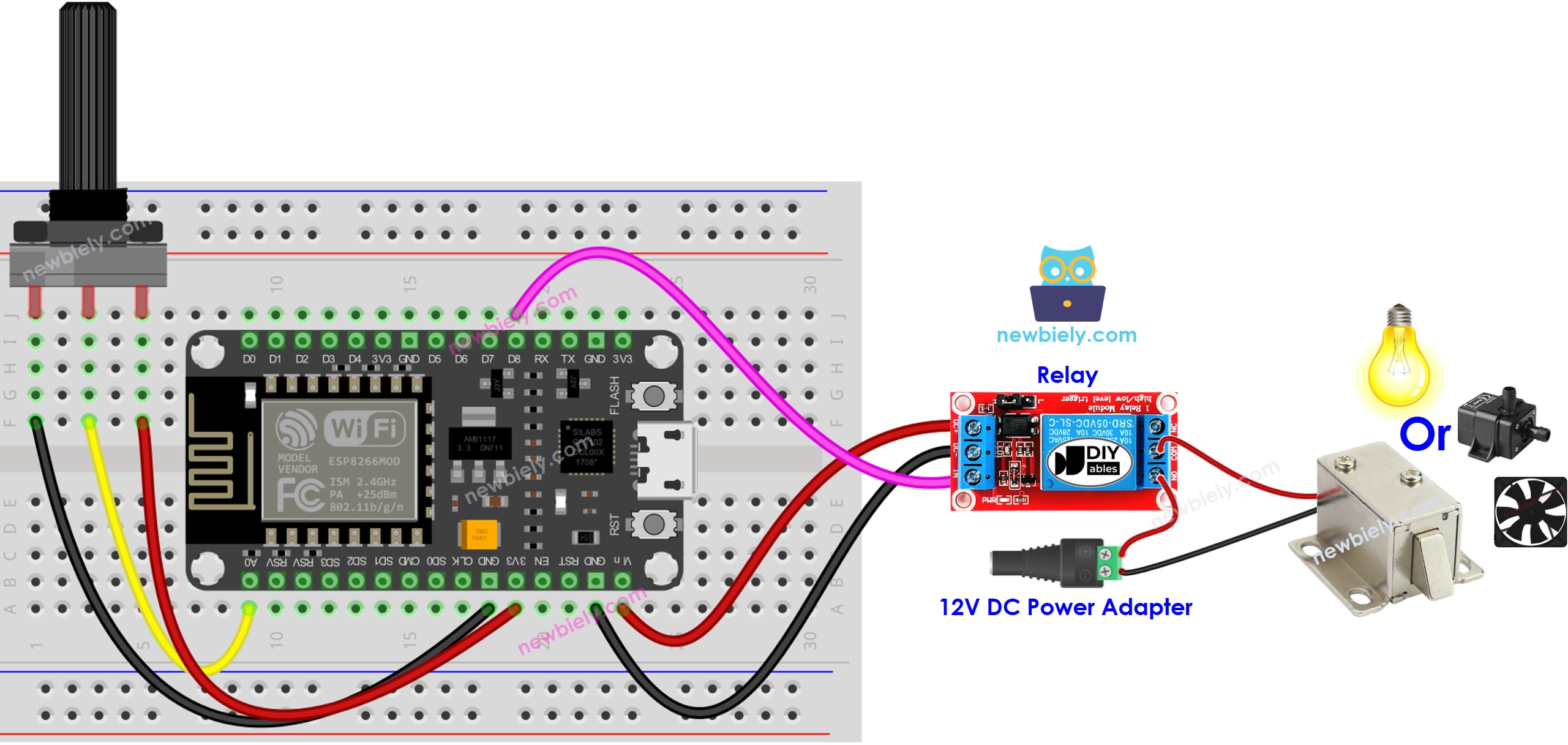

ESP8266 NodeMCU Potentiometer-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266 Code - analoger Schwellenwert

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define ANALOG_THRESHOLD 1000 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if (analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Schnelle Schritte

Um mit ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schauen Sie sich das Tutorial zur Einrichtung der Umgebung für ESP8266 in der Arduino-IDE an, falls Sie ESP8266 zum ersten Mal verwenden.
Verdrahten Sie die Bauteile wie im Diagramm gezeigt.
Verbinden Sie das ESP8266-Board mit Ihrem Computer über ein USB-Kabel.
Öffnen Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das richtige ESP8266-Board, z. B. NodeMCU 1.0 (ESP-12E-Modul), sowie den entsprechenden COM-Port.
Verbinden Sie Ihr ESP8266-Board über ein USB-Kabel mit dem Computer.
Starten Sie die Arduino-IDE und wählen Sie das richtige Board und den Port aus.
Kopieren Sie den obenstehenden Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie in der Arduino-IDE auf die Schaltfläche Hochladen, um den Code zu kompilieren und auf den ESP8266 hochzuladen.

Drehen Sie am Potentiometer.
Überprüfen Sie die Änderung des Relaiszustands.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

ESP8266 Code - Spannungsschwelle

Der analoge Wert eines Potentiometers wird in eine Spannung umgewandelt. Diese Spannung wird anschließend mit einer Spannungsschwelle verglichen, wodurch das Relais ausgelöst wird.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define VOLTAGE_THRESHOLD 2.5 // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
