Diese Anleitung zeigt Ihnen, wie Sie den ESP8266 verwenden, um Daten in eine MySQL-Datenbank einzufügen oder zu aktualisieren, oder Daten aus der MySQL-Datenbank abzurufen.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

ESP8266 - MySQL

Es gibt zwei Begriffe in MySQL, bei denen Anfänger normalerweise verwirrt sind: MySQL-Datenbank und MySQL-Server. Sie unterscheiden sich. Allerdings können Sie, wenn Sie Anfänger sind, davon ausgehen, dass sie gleich sind. Später werden Sie im Lernprozess die Unterschiede entdecken.

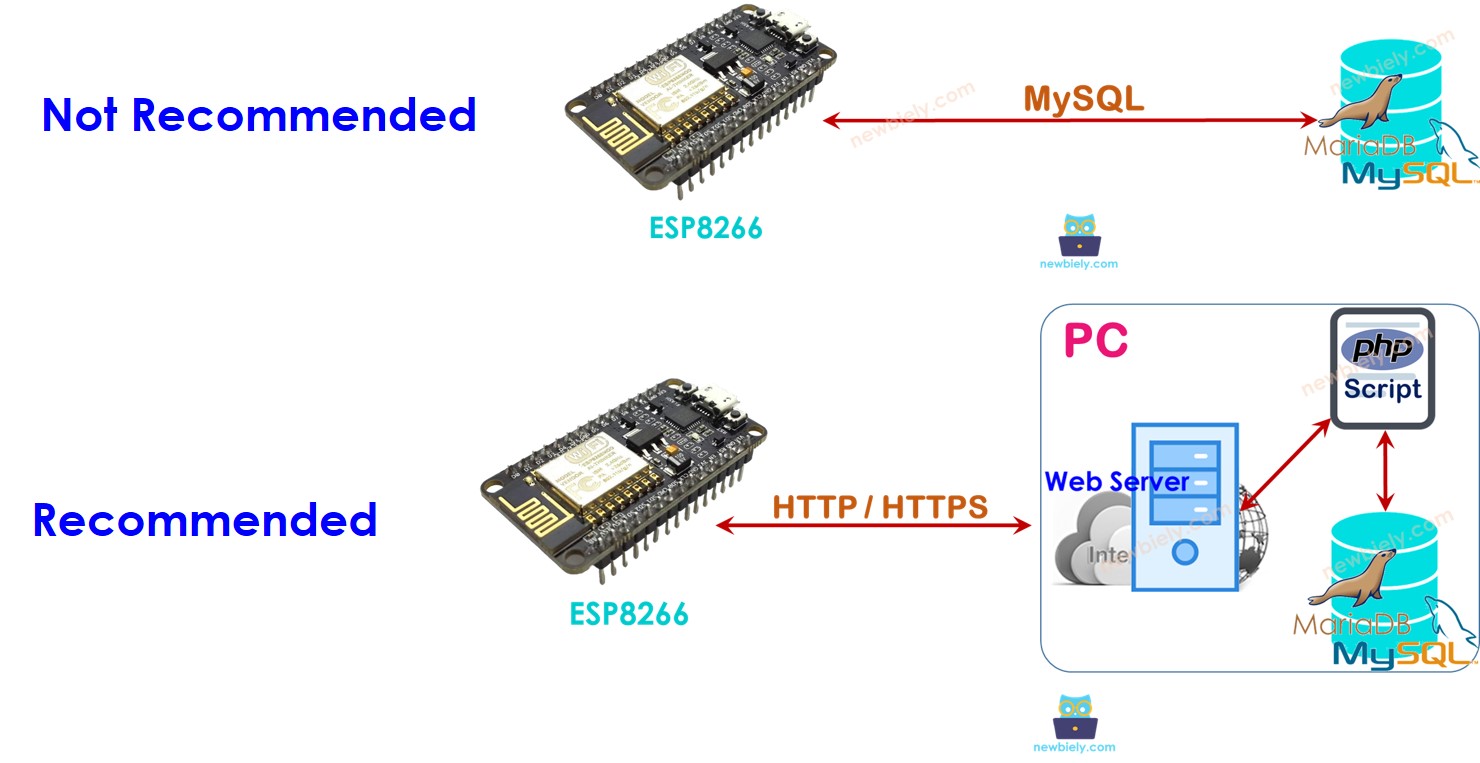

Der ESP8266 kann auf zwei Arten mit der MySQL-Datenbank interagieren:

Direkt: ESP8266 verbindet sich direkt mit dem MySQL-Server und interagiert mit dem MySQL-Server mithilfe des MySQL-Protokolls
Indirekt: ESP8266 verbindet sich indirekt mit dem MySQL-Server über einen Webserver, der das HTTP/HTTPS-Protokoll verwendet.

Welches ist das Beste für den ESP8266? Finden wir es heraus!

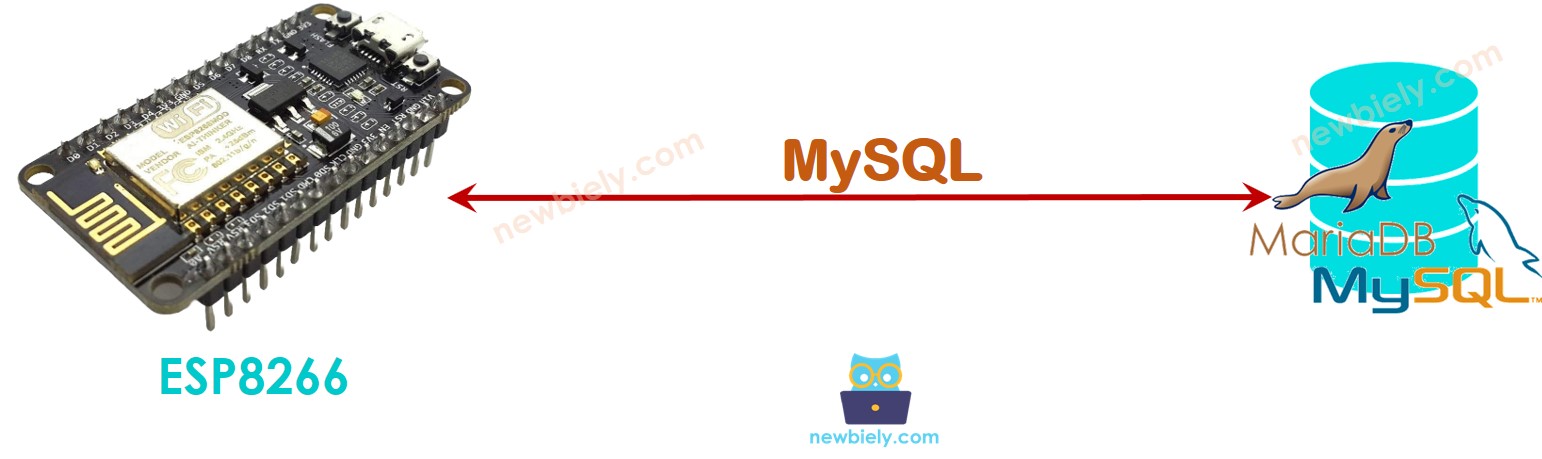

ESP8266 interagiert direkt mit dem MySQL-Server

Direkt mit MySQL zu interagieren scheint einfach zu sein, aber es gibt viele Nachteile:

Wir müssen Remote-Zugriffsberechtigungen für ein MySQL-Benutzerkonto gewähren ⇒ Dies birgt Sicherheitsrisiken, selbst wenn wir dem Benutzerkonto nur eingeschränkte Privilegien gewähren.
ESP8266 MUSS MySQL-Abfragen an den MySQL-Server speichern und senden ⇒ Es muss viel ESP8266-Code geschrieben werden, und außerdem werden die Ressourcen des ESP8266 (Speicher- und CPU-Auslastung) stark beansprucht.
ESP8266 MUSS eine komplexe MySQL-Antwort verarbeiten (in einigen Fällen sehr große Datenmengen) ⇒ Dies kann dazu führen, dass dem ESP8266 der Speicher ausgeht.
Der MySQL-Server muss Rohdaten verarbeiten ⇒ Erhöht die Komplexität des MySQL-Skripts.
Die meisten MySQL-Bibliotheken für ESP8266 unterstützen kein SSL/TLS ⇒ Die Daten sowie der Benutzername und das Passwort werden ohne Verschlüsselung übertragen ⇒ Ein weiteres Sicherheitsproblem.

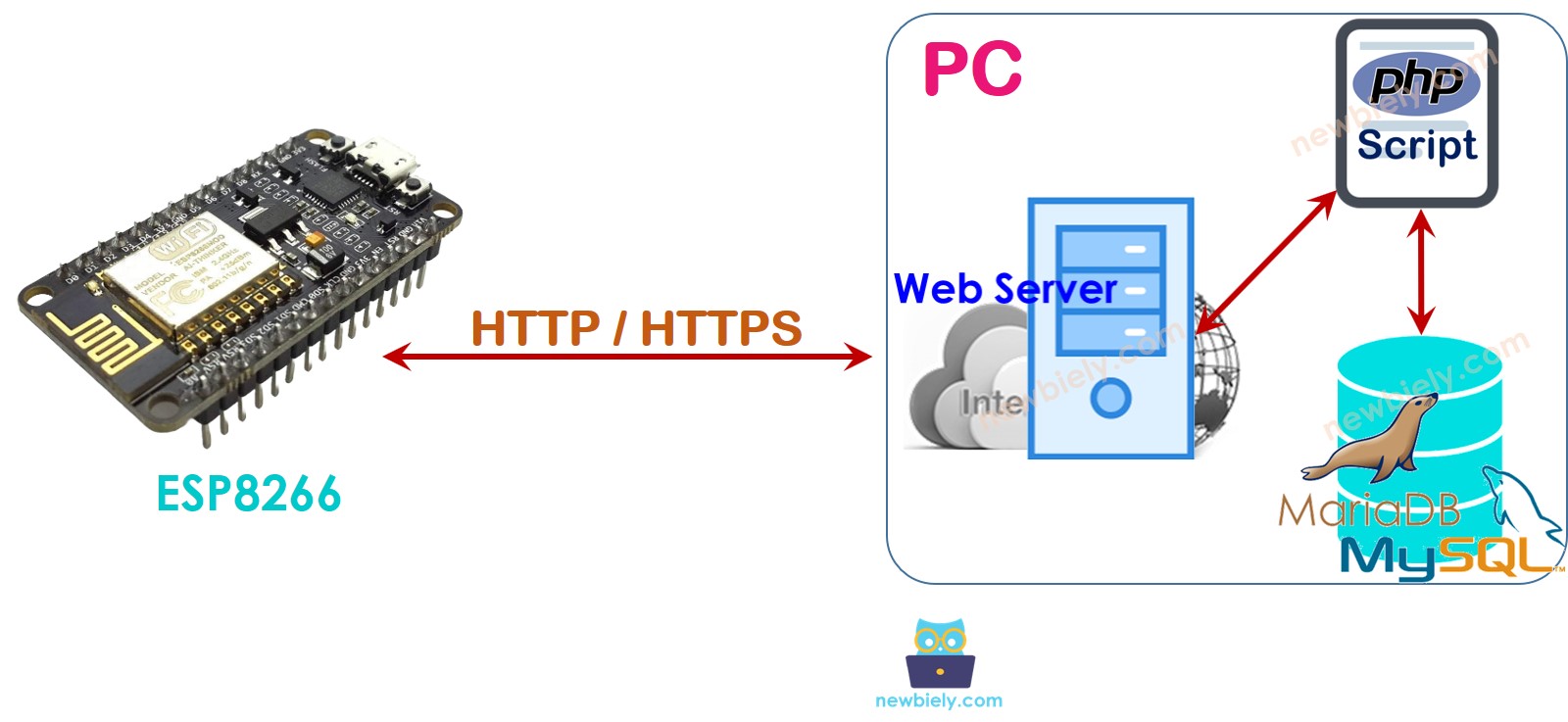

ESP8266 interagiert indirekt mit dem MySQL-Server über HTTP/HTTPS

Die indirekte Interaktion mit MySQL über HTTP/HTTPS löst alle Probleme des direkten Zugriffs.

Wie es funktioniert

Schritt 1: ESP8266 enthält die Daten für die HTTP/HTTPS-Anfrage und sendet die Anfrage an den Webserver
Schritt 2: Der Webserver führt ein PHP-Skript aus, das die Anfrage von ESP8266 verarbeitet
Schritt 3: Das PHP-Skript extrahiert die Daten aus der HTTP-Anfrage, verarbeitet die Daten und interagiert dann mit der MySQL-Datenbank.
Schritt 4: Das PHP-Skript verarbeitet das Ergebnis und gibt nur das notwendige Ergebnis an ESP8266 über die HTTP-Antwort zurück

Wir werden den MySQL-Server, den Webserver und PHP auf dem PC installieren. Tatsächlich können wir es auch auf einem dedizierten Server oder Cloud-Dienst wie AWS EC2 installieren.

Im Folgenden wird erläutert, wie der indirekte Weg die Probleme des direkten Weges löst.

Wir können HTTP-Server und MySQL-Server auf demselben physischen Server installieren, wir können einem MySQL-Benutzerkonto eingeschränkten Zugriff gewähren (z. B. localhost-Zugriff) ⇒ sicher
Der Benutzername und das Passwort des MySQL-Kontos werden auf dem Server gespeichert ⇒ sicher
Daten werden von einem PHP-Skript verarbeitet ⇒ Dies reduziert die Last und die Komplexität für den ESP8266 und den MySQL-Server
PHP-Skript kann die Daten deutlich leichter verarbeiten als der ESP8266-Code und das MySQL-Skript ⇒ ESP8266-Code und MySQL-Skript vereinfachen
PHP-Skript kann die Daten verarbeiten und nur notwendige Daten an den ESP8266 senden (Schritt 4), um zu verhindern, dass dem ESP8266 der Speicher ausgeht
Der ESP8266 kann problemlos HTTPS-Anfragen senden ⇒ Die Daten sind verschlüsselt

Beachten Sie, dass die Authentifizierung zwischen ESP8266 und Webserver unabhängig von der MySQL-Authentifizierung erfolgen sollte. Beispielsweise sollten der HTTP-Benutzername und das HTTP-Passwort sich vom MySQL-Benutzernamen und -Passwort unterscheiden.

Aufgrund dieser Vorteile wird dieses Tutorial den indirekten Weg verwenden.

ESP8266 zu MySQL über HTTP/HTTPS

Die folgenden Schritte müssen wir durchführen:

Installation des XAMPP-Pakets, das MySQL-Server, Webserver und PHP auf Ihrem PC enthält
Erstellen eines MySQL-Benutzerkontos
Erstellen einer MySQL-Datenbank
Erstellen einer MySQL-Tabelle
Schreiben einer oder mehrerer PHP-Skripte
ESP8266-Code schreiben

1. MySQL-Server, Webserver und PHP auf Ihrem PC installieren

Laden Sie XAMPP von diesem Link herunter und installieren Sie es. Nach der Installation prüfen Sie den Ordner C:\xampp\htdocs auf Ihrem PC. Hier legen Sie Ihren PHP-Code ab (siehe später).

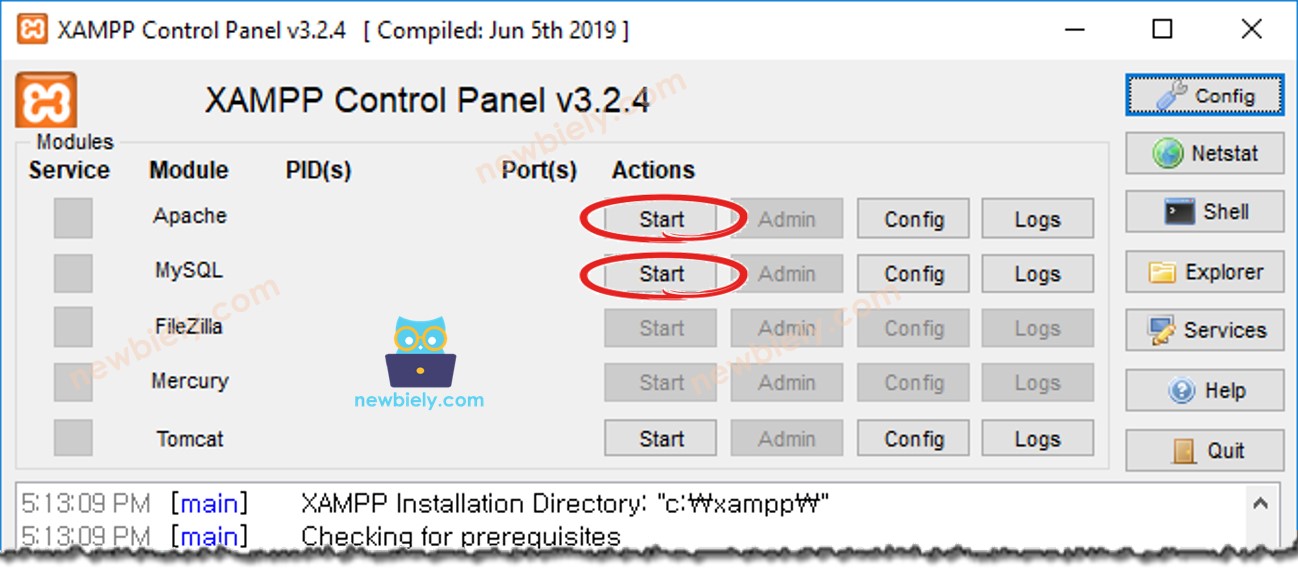

Öffnen Sie das XAMPP-Kontrollfeld
Klicken Sie auf die Start-Schaltflächen, um MySQL und den Webserver zu aktivieren (wie im untenstehenden Bild)

2. Erstellen eines MySQL-Benutzerkontos

Wir erstellen ein MySQL-Konto, das ausschließlich Zugriff von localhost erlaubt.

Selbst wenn Angreifer den Benutzernamen und das Passwort kennen, können sie nicht auf Ihre MySQL-Datenbank zugreifen, es sei denn, sie übernehmen die Kontrolle über Ihren PC.
Dieser Benutzername und dieses Passwort werden von PHP verwendet, um eine Verbindung zur MySQL-Datenbank herzustellen.

Dieses Tutorial erstellt ein MySQL-Benutzerkonto, dessen Benutzername und Passwort ESP8266 bzw. newbiely.com lauten:

Öffnen Sie die Eingabeaufforderung auf Ihrem PC. Schließen Sie sie nicht bis zum Ende des Tutorials.
Geben Sie den folgenden Befehl in die Eingabeaufforderung ein:

cd C:\xampp\mysql\bin

Command Prompt

C:\Users\YOUR_USER>cd C:\xampp\mysql\bin C:\xampp\mysql\bin>

Standardmäßig verfügt MySQL über das Root-Konto ohne Passwort. Es wird dringend empfohlen, aus Sicherheitsgründen das Passwort für das Root-Konto festzulegen (z. B. YOUR_ROOT_PASSWORD). Geben Sie den folgenden Befehl in der Eingabeaufforderung ein:

mysqladmin -u root password YOUR_ROOT_PASSWORD

Command Prompt

C:\xampp\mysql\bin>mysqladmin -u root password YOUR_ROOT_PASSWORD C:\xampp\mysql\bin>

Geben Sie den folgenden Befehl in der Eingabeaufforderung ein, um sich am MySQL-Server anzumelden:

mysql.exe -u root -p

Geben Sie YOUR_ROOT_PASSWORD ein und drücken Sie die Eingabetaste

Command Prompt

C:\xampp\mysql\bin>mysql.exe -u root -p Enter password: ****************** Welcome to the MariaDB monitor. Commands end with ; or \g. Your MariaDB connection id is 9 Server version: 10.4.6-MariaDB mariadb.org binary distribution Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]>

Lass uns ein MySQL-Benutzerkonto erstellen, wobei der Benutzername ESP8266 und das Passwort newbiely.com sind, indem wir die untenstehenden Befehle kopieren und in der Eingabeaufforderung einfügen:

CREATE USER 'ESP8266'@'localhost' IDENTIFIED BY 'newbiely.com'; GRANT ALL PRIVILEGES ON *.* TO 'ESP8266'@'localhost' WITH GRANT OPTION; FLUSH PRIVILEGES;

Command Prompt

MariaDB [(none)]> CREATE USER 'ESP8266'@'localhost' IDENTIFIED BY 'newbiely.com'; Query OK, 0 rows affected (0.005 sec) MariaDB [(none)]> GRANT ALL PRIVILEGES ON *.* TO 'ESP8266'@'localhost' WITH GRANT OPTION; Query OK, 0 rows affected (0.005 sec) MariaDB [(none)]> FLUSH PRIVILEGES; Query OK, 0 rows affected (0.001 sec) MariaDB [(none)]>

Sie haben erfolgreich ein MySQL-Benutzerkonto erstellt. Notieren Sie den Benutzernamen und das Passwort. Es wird in einem PHP-Skript verwendet.

3. Eine MySQL-Datenbank erstellen

Erstellen Sie eine Datenbank db_esp8266, indem Sie den folgenden Befehl in der Eingabeaufforderung eingeben:

CREATE DATABASE db_esp8266 CHARACTER SET = 'utf8' COLLATE = 'utf8_general_ci';

Command Prompt

MariaDB [(none)]> CREATE DATABASE db_esp8266 CHARACTER SET = 'utf8' COLLATE = 'utf8_general_ci'; Query OK, 1 row affected (0.003 sec) MariaDB [(none)]>

4. Eine MySQL-Tabelle erstellen

Erstelle eine Tabelle tbl_temp, indem du die folgenden Befehle kopierst und in die Eingabeaufforderung einfügst:

USE db_esp8266; CREATE TABLE tbl_temp ( temp_id INT UNSIGNED NOT NULL AUTO_INCREMENT, temp_value FLOAT DEFAULT 0.00, PRIMARY KEY (temp_id) );

Command Prompt

MariaDB [(none)]> USE db_esp8266; Database changed MariaDB [db_esp8266]> MariaDB [db_esp8266]> CREATE TABLE tbl_temp ( -> temp_id INT UNSIGNED NOT NULL AUTO_INCREMENT, -> temp_value FLOAT DEFAULT 0.00, -> PRIMARY KEY (temp_id) -> ); Query OK, 0 rows affected (0.044 sec) MariaDB [db_esp8266]>

6. Schreibe PHP-Skriptdateien

Erstellen Sie eine Datei insert_temp.php mit einem beliebigen Texteditor (z. B. Notepad/Notepad++). Wir schreiben das Skript in diese Datei, um den Temperaturwert aus der HTTP-Anfrage zu extrahieren und den Temperaturwert in die Datenbank einzufügen.

<?php if(isset($_GET["temperature"])) { $temperature = $_GET["temperature"]; // get temperature value from HTTP GET $servername = "localhost"; $username = "ESP8266"; $password = "newbiely.com"; $database_name = "db_esp8266"; // Create MySQL connection fom PHP to MySQL server $connection = new mysqli($servername, $username, $password, $database_name); // Check connection if ($connection->connect_error) { die("MySQL connection failed: " . $connection->connect_error); } $sql = "INSERT INTO tbl_temp (temp_value) VALUES ($temperature)"; if ($connection->query($sql) === TRUE) { echo "New record created successfully"; } else { echo "Error: " . $sql . " => " . $connection->error; } $connection->close(); } else { echo "temperature is not set in the HTTP request"; } ?>

Legen Sie diese Datei in den Ordner C:\xampp\htdocs ab.
Ermitteln Sie die IP-Adresse Ihres PCs. Falls Sie nicht wissen, wie, googeln Sie es.
Testen Sie den PHP-Code, indem Sie einen Webbrowser (z. B. Chrome) öffnen und diesen Link aufrufen: http://192.168.0.19/insert_temp.php?temperature=26.2. Beachten Sie, dass Sie die oben genannte IP-Adresse durch Ihre PC-Adresse ersetzen müssen.

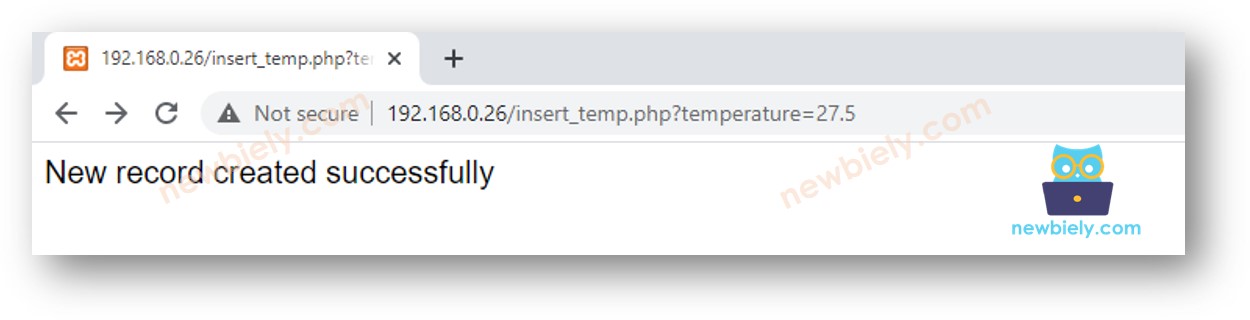

Der Webbrowser zeigt Folgendes:

Prüfen Sie, ob Daten in der Datenbank gespeichert sind, indem Sie den folgenden Befehl in der Eingabeaufforderung eingeben:

SELECT * from tbl_temp;

Command Prompt

MariaDB [db_esp8266]> SELECT * from tbl_temp; +---------+------------+ | temp_id | temp_value | +---------+------------+ | 1 | 26.2 | +---------+------------+ 1 row in set (0.001 sec) MariaDB [db_esp8266]>

Wie Sie sehen können, ist die Temperatur von 26,2 in der Datenbank gespeichert. Der nächste Schritt besteht darin, ESP8266-Code zu schreiben, der eine HTTP-Anfrage an den Webserver auf Ihrem PC sendet.

7. Schreibe ESP8266-Code

Der folgende ESP8266-Code sendet HTTP-Anfragen an Ihren PC, um eine Temperatur von 30,5 °C in die Datenbank einzufügen.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-mysql */ #include <ESP8266WiFi.h> #include <ESP8266HTTPClient.h> const char* WIFI_SSID = "YOUR_WIFI_SSID"; // CHANGE IT const char* WIFI_PASSWORD = "YOUR_WIFI_PASSWORD"; // CHANGE IT String HOST_NAME = "http://192.168.0.19"; // change to your PC's IP address String PATH_NAME = "/insert_temp.php"; String queryString = "?temperature=30.5"; void setup() { Serial.begin(9600); WiFi.begin(WIFI_SSID, WIFI_PASSWORD); Serial.println("Connecting"); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(""); Serial.print("Connected to WiFi network with IP Address: "); Serial.println(WiFi.localIP()); WiFiClient client; // Create a WiFiClient object HTTPClient http; // Use ::begin(WiFiClient, url) method http.begin(client, HOST_NAME + PATH_NAME + queryString); //HTTP int httpCode = http.GET(); // httpCode will be negative on error if (httpCode > 0) { // file found at server if (httpCode == HTTP_CODE_OK) { String payload = http.getString(); Serial.println(payload); } else { // HTTP header has been sent and Server response header has been handled Serial.printf("[HTTP] GET... code: %d\n", httpCode); } } else { Serial.printf("[HTTP] GET... failed, error: %s\n", http.errorToString(httpCode).c_str()); } http.end(); } void loop() { // Your loop code here (if needed) }

Schnelle Schritte

Wenn Sie ESP8266 zum ersten Mal verwenden, sehen Sie wie man die Umgebung für ESP8266 in der Arduino IDE einrichtet.
Schließen Sie die Verkabelung wie im obigen Bild an.
Schließen Sie das ESP8266-Board über ein Micro-USB-Kabel an Ihren PC an.
Ändern Sie die IP-Adresse im Code auf die IP-Adresse Ihres PCs.
Kompilieren Sie den Code und laden Sie ihn auf den ESP8266 hoch.
Öffnen Sie den seriellen Monitor in der Arduino IDE.
Das Ergebnis im seriellen Monitor.

COM6

Send

Connected to server HTTP/1.1 200 OK Date: Tue, 12 Jan 2021 07:52:22 GMT Server: Apache/2.4.39 (Win64) OpenSSL/1.1.1c PHP/7.3.8 X-Powered-By: PHP/7.3.8 Content-Length: 31 Connection: close Content-Type: text/html; charset=UTF-8 New record created successfully disconnected

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Prüfen Sie, ob Daten in der Datenbank gespeichert sind, indem Sie den folgenden Befehl in der Eingabeaufforderung verwenden:

SELECT * from tbl_temp;

Command Prompt

MariaDB [db_esp8266]> SELECT * from tbl_temp; +---------+------------+ | temp_id | temp_value | +---------+------------+ | 1 | 26.2 | | 2 | 30.5 | +---------+------------+ 2 rows in set (0.000 sec) MariaDB [db_esp8266]>

Wie Sie sehen, ist die Temperatur 30,5 in der Datenbank gespeichert.

Wie ESP8266 Daten in eine MySQL-Datenbank einfügt, aktualisiert oder aus einer MySQL-Datenbank abruft

Das obige Beispiel zeigt, wie man Daten in die MySQL-Datenbank einfügt. Es gilt auch für das Aktualisieren und das Auslesen von Daten aus der Datenbank. Sie müssen lediglich die MySQL-Abfrage im PHP-Code anpassen. Weitere Informationen finden Sie auf W3Schools.com.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
