ESP8266 - Gleichstrommotor-Endschalter
In diesem ESP8266-Tutorial lernen wir, wie man den ESP8266 verwendet, um einen Gleichstrommotor über Endschalter und den L298N-Treiber zu steuern. Im Detail werden wir lernen:
- Wie man den Gleichstrommotor stoppt, wenn ein Endschalter betätigt wird
- Wie man die Drehrichtung des Gleichstrommotors ändert, wenn ein Endschalter betätigt wird
- Wie man die Drehrichtung des Gleichstrommotors ändert, wenn zwei Endschalter betätigt werden
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Gleichstrommotor und Endschalter
Wenn Sie nichts über Gleichstrommotoren und Endschalter (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...) wissen, lernen Sie mehr darüber in den folgenden Tutorials:
- ESP8266 - Limit Switch tutorial
- ESP8266 - Controls DC Motor tutorial
Verdrahtungsdiagramm
Dieses Tutorial bietet die ESP8266-Codes für zwei Fälle: Einen Gleichstrommotor + einen Endschalter und einen Gleichstrommotor + zwei Endschalter.

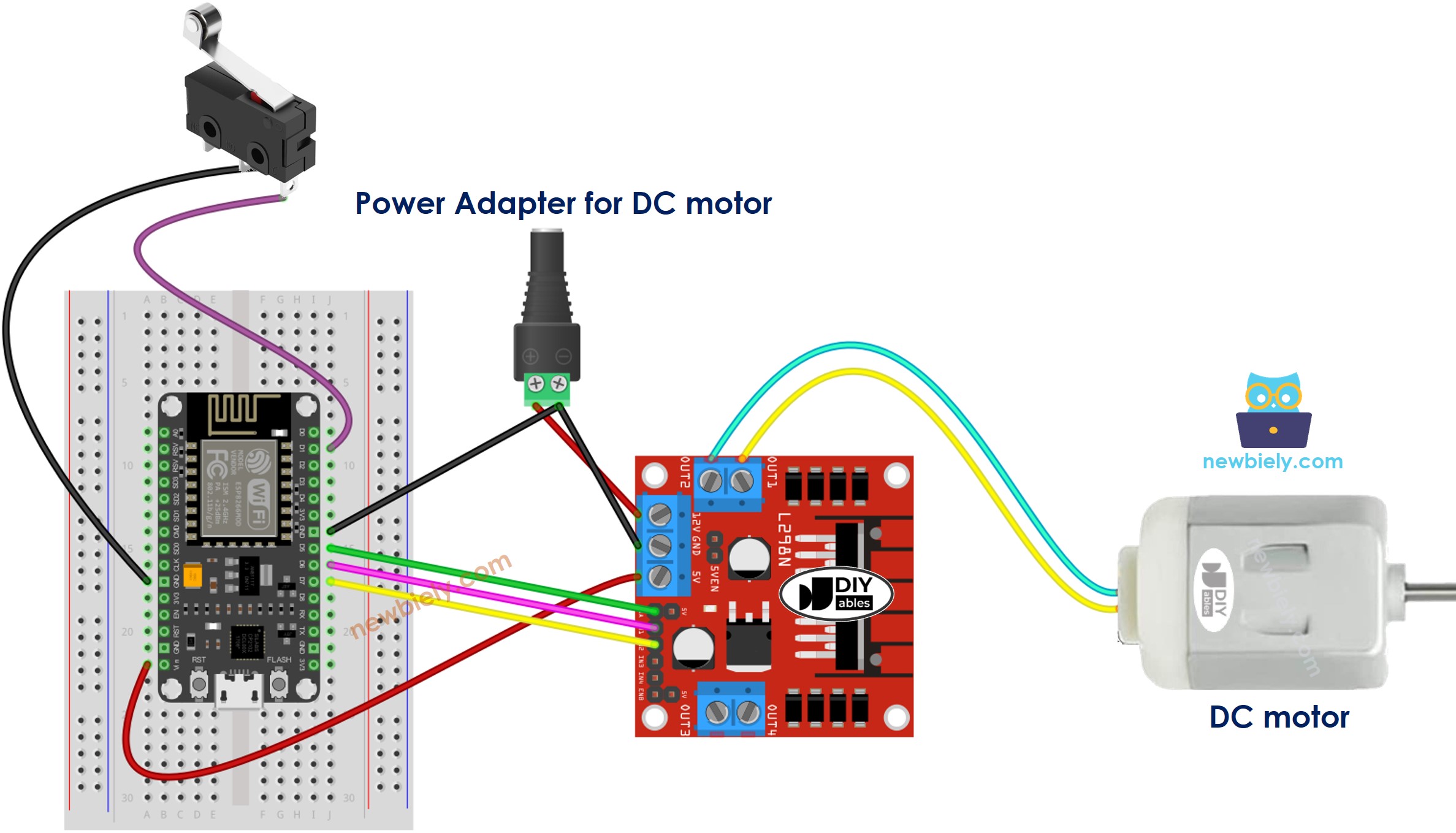

- Verdrahtungsdiagramm zwischen dem Gleichstrommotor und einem Endschalter
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

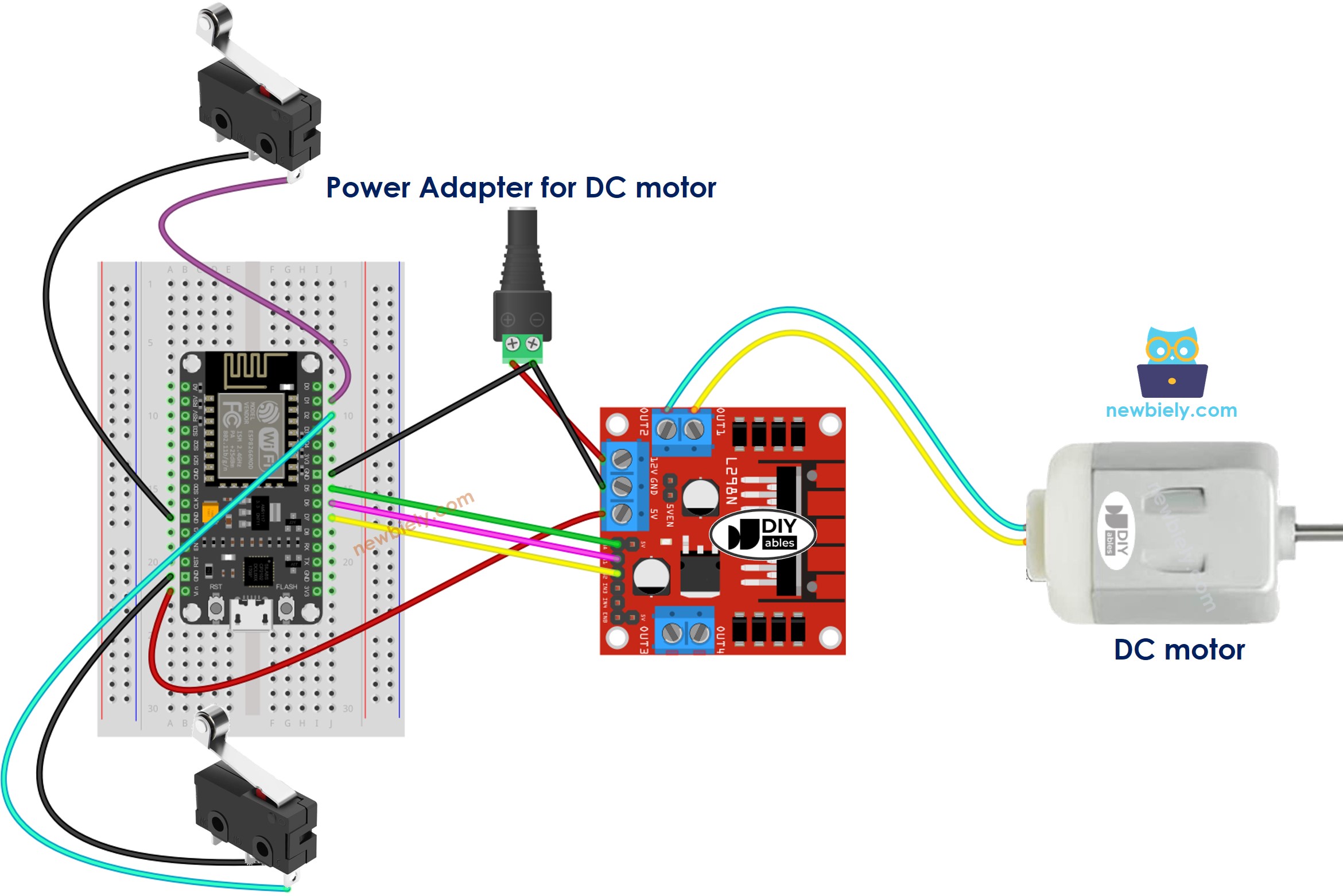

- Verdrahtungsdiagramm zwischen dem Gleichstrommotor und zwei Endschaltern
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
ESP8266-Code – DC-Motor durch einen Grenzschalter stoppen
Der unten stehende Code lässt einen DC-Motor unbegrenzt drehen und sofort anhalten, wenn ein Grenzschalter betätigt wird.
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch(D1); // create ezButton object for pin ESP8266 pin D1
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
digitalWrite(IN1_PIN, LOW); // stop motor
digitalWrite(IN2_PIN, LOW); // stop motor
}
}
Schnelle Schritte
Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:
- Schauen Sie sich das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls Sie ESP8266 zum ersten Mal verwenden.
- Verdrahten Sie die Bauteile gemäß dem Diagramm.
- Schließen Sie das ESP8266-Board mit einem USB-Kabel an Ihren Computer an.
- Öffnen Sie die Arduino-IDE auf Ihrem Computer.
- Wählen Sie das richtige ESP8266-Board, z. B. NodeMCU 1.0 (ESP-12E Modul), und den jeweiligen COM-Port.
- Verbinden Sie den ESP8266 über ein USB-Kabel mit dem PC.
- Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den richtigen Port aus.
- Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino-IDE.
- Suchen Sie „ezButton“, und finden Sie anschließend die Schaltflächen-Bibliothek von ESP8266GetStarted.com.
- Klicken Sie auf die Installieren-Schaltfläche, um die ezButton-Bibliothek zu installieren.
- Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
- Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den ESP8266 hochzuladen.
- Wenn die Verkabelung korrekt ist, sehen Sie, wie sich der Motor im Uhrzeigersinn dreht.
- Berühren Sie den Grenzschalter.
- Sie werden sehen, dass der Motor sofort stoppt.
- Das Ergebnis im Serial Monitor sieht unten wie folgt aus.
COM6
The limit switch: TOUCHED
The DC motor is STOPPED
The DC motor is STOPPED
The DC motor is STOPPED
The DC motor is STOPPED
Autoscroll
Clear output
9600 baud
Newline
Code-Erklärung
Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.
ESP8266-Code - Richtung des Gleichstrommotors durch einen Endschalter ändern
Der unten stehende Code sorgt dafür, dass ein Gleichstrommotor endlos dreht und seine Richtung ändert, wenn ein Endschalter berührt wird.
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch(D1); // create ezButton object for pin ESP8266 pin D1
int direction = DIRECTION_CW;
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW) {
Serial.println(F("CLOCKWISE"));
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
} else {
Serial.println(F("ANTI-CLOCKWISE"));
digitalWrite(IN1_PIN, LOW); // control motor A spins anti-clockwise
digitalWrite(IN2_PIN, HIGH); // control motor A spins anti-clockwise
}
}
}
Schnelle Schritte
- Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE.
- Klicken Sie in der Arduino-IDE auf die Hochladen-Schaltfläche, um den Code auf den ESP8266 hochzuladen.
- Wenn die Verdrahtung korrekt ist, sehen Sie, wie sich der Motor im Uhrzeigersinn dreht.
- Berühren Sie den Endschalter.
- Sie werden sehen, dass sich die Richtung des Gleichstrommotors gegen den Uhrzeigersinn ändert.
- Berühren Sie den Endschalter erneut.
- Sie werden sehen, dass sich die Richtung des DC-Motors wieder zum Uhrzeigersinn ändert.
- Das Ergebnis im Serial Monitor sieht unten so aus.
COM6
The limit switch: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
ESP8266-Code – Richtungswechsel eines Gleichstrommotors durch zwei Grenzschalter
Der untenstehende Code lässt einen Gleichstrommotor unendlich drehen und seine Richtung ändern, wenn einer der beiden Endschalter betätigt wird.
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch_1(D1); // create ezButton object for pin ESP8266 pin D1
ezButton limitSwitch_2(D2); // create ezButton object for pin ESP8266 pin D2
int direction = DIRECTION_CW;
int prev_direction = DIRECTION_CW;
void setup() {
Serial.begin(9600);
limitSwitch_1.setDebounceTime(50); // set debounce time to 50 milliseconds
limitSwitch_2.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch_1.loop(); // MUST call the loop() function first
limitSwitch_2.loop(); // MUST call the loop() function first
if (limitSwitch_1.isPressed()) {
direction *= -1; // change direction
Serial.println(F("The limit switch 1: TOUCHED"));
}
if (limitSwitch_2.isPressed()) {
direction *= -1; // change direction
Serial.println(F("The limit switch 2: TOUCHED"));
}
if (prev_direction != direction) {
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW) {
Serial.println(F("CLOCKWISE"));
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
} else {
Serial.println(F("ANTI-CLOCKWISE"));
digitalWrite(IN1_PIN, LOW); // control motor A spins anti-clockwise
digitalWrite(IN2_PIN, HIGH); // control motor A spins anti-clockwise
}
prev_direction = direction;
}
}
Schnelle Schritte
- Klicken Sie auf die Upload-Schaltfläche in der Arduino IDE, um Code auf den ESP8266 hochzuladen.
- Wenn die Verdrahtung korrekt ist, sehen Sie, dass sich der Motor im Uhrzeigersinn dreht.
- Berühren Sie den Grenzschalter 1.
- Sie werden sehen, dass sich die Drehrichtung des Gleichstrommotors gegen den Uhrzeigersinn ändert.
- Berühren Sie den Grenzschalter 2.
- Sie werden sehen, dass sich die Drehrichtung des Gleichstrommotors auf den Uhrzeigersinn ändert.
- Das Ergebnis im Serial Monitor sieht unten wie folgt aus.
COM6
The limit switch 1: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch 2: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
