ESP8266 - Piezo-Buzzer

Diese Anleitung zeigt Ihnen, wie Sie den ESP8266 programmieren, um einen 12-V-Aktiv-Buzzer zu steuern und einen lauten Ton zu erzeugen. Wenn Sie einen 5-V-Aktiv-/Passiv-Buzzer steuern möchten, schauen Sie sich bitte diese ESP8266 Piezo-Buzzer-Anleitung an.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	12V Active Buzzer
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 12-V aktiver Buzzer

Der 12-V-Aktiv-Buzzer kann einen lauten Ton erzeugen, der sich gut für das Alarmsystem eignet.

Pinbelegung

12-V-Aktuiver Summer hat normalerweise zwei Pins:

Negativer Pin (-) (schwarz): muss mit der Masse der Gleichspannungsversorgung verbunden werden
Positiver Pin (+) (rot): muss mit 12 V der Gleichspannungsversorgung verbunden werden

Wie man einen 12-V-Aktivbuzzer steuert

Wenn ein 12-V-Aktivbuzzer von einer 12-V-Stromversorgung betrieben wird, erzeugt er Ton. Um einen 12-V-Aktivbuzzer zu steuern, muss zwischen dem ESP8266 und dem 12-V-Aktivbuzzer ein Relais verwendet werden. Der ESP8266 kann den 12-V-Aktivbuzzer über das Relais steuern. Wenn Sie nichts über Relais (Pinbelegung, Funktionsweise, Programmierung …) wissen, lernen Sie mehr über Relais im ESP8266 - Relais-Tutorial.

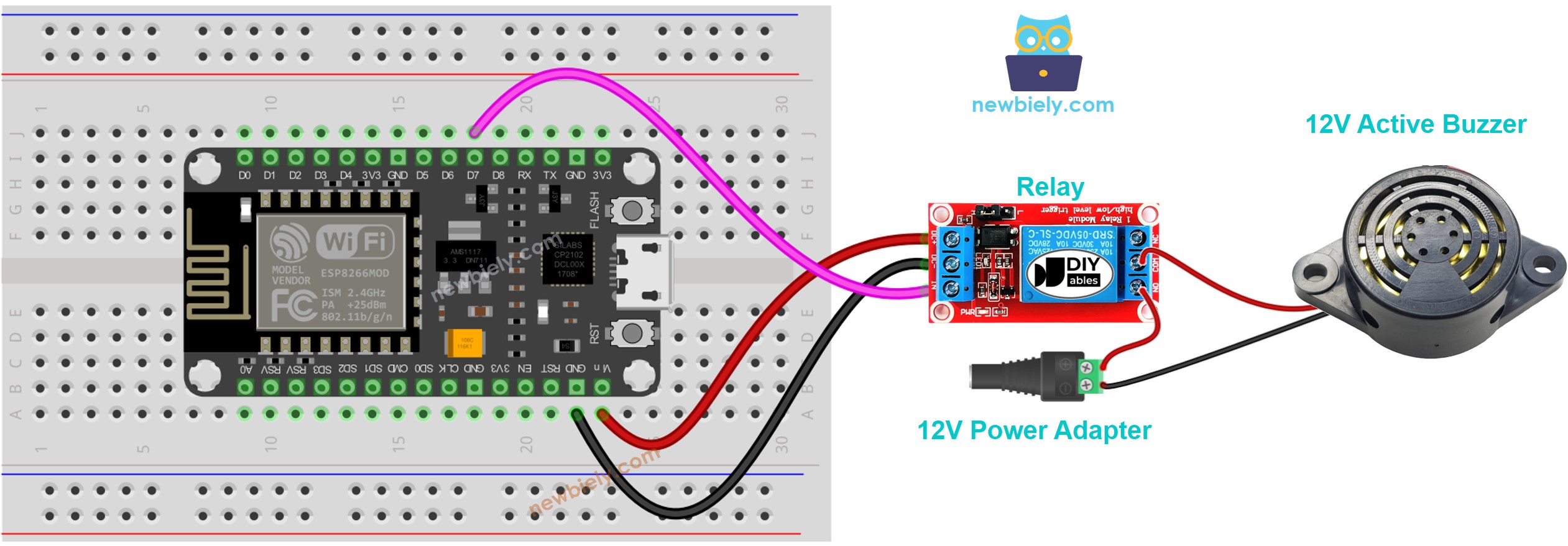

Verdrahtungsdiagramm

ESP8266 NodeMCU 12V Aktiver Piezo-Summer Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code

Der untenstehende Code schaltet den 12-V-Aktivbuzzer wiederholt nach zwei Sekunden ein und nach fünf Sekunden aus.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-buzzer */ #define RELAY_PIN D7 // The ESP8266 pin that controls the buzzer via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D7 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial wie man die Umgebung für ESP8266 in der Arduino IDE einrichtet an, falls du ESP8266 zum ersten Mal verwendest.
Verdrahte die Bauteile wie im Diagramm gezeigt.
Schließe das ESP8266-Board über ein USB-Kabel an deinen Computer an.
Öffne Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board, z. B. (NodeMCU 1.0 (ESP-12E Modul)), und den entsprechenden COM-Port.
Verbinde das ESP8266-Board über ein USB-Kabel mit dem PC.
Öffne Arduino IDE, wähle das richtige Board und den richtigen Port.
Kopiere den obigen Code und öffne ihn mit der Arduino IDE.
Klicke in der Arduino IDE auf Hochladen, um den Code auf den ESP8266 hochzuladen.
Sieh dir den Zustand des 12-V-Aktivbuzers an.

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.
