ESP8266 - Ultraschallsensor - OLED

Dieses Tutorial erklärt dir, wie du die Entfernung eines Ultraschallsensors ermittelst und sie auf einem OLED-Display anzeigst.

Erforderliche Hardware

1	×	ESP8266 NodeMCU ESP-12E
1	×	Empfohlen: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	SSD1306 I2C OLED-Display 128x64
1	×	SSD1306 I2C OLED-Display 128x32
1	×	Ultraschallsensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Wenn Sie ein größeres OLED-Display möchten, verwenden Sie das 2.42 inch OLED Display 128x64.

Über OLED und Ultraschallsensor

Wenn Sie mit OLED und Ultraschallsensor (einschließlich Pinbelegung, Funktionsweise, Programmierung usw.) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

ESP8266 - OLED tutorial
ESP8266 - Ultrasonic Sensor tutorial

Verdrahtungsdiagramm

Wenn der ESP8266 über den USB-Anschluss mit Strom versorgt wird:

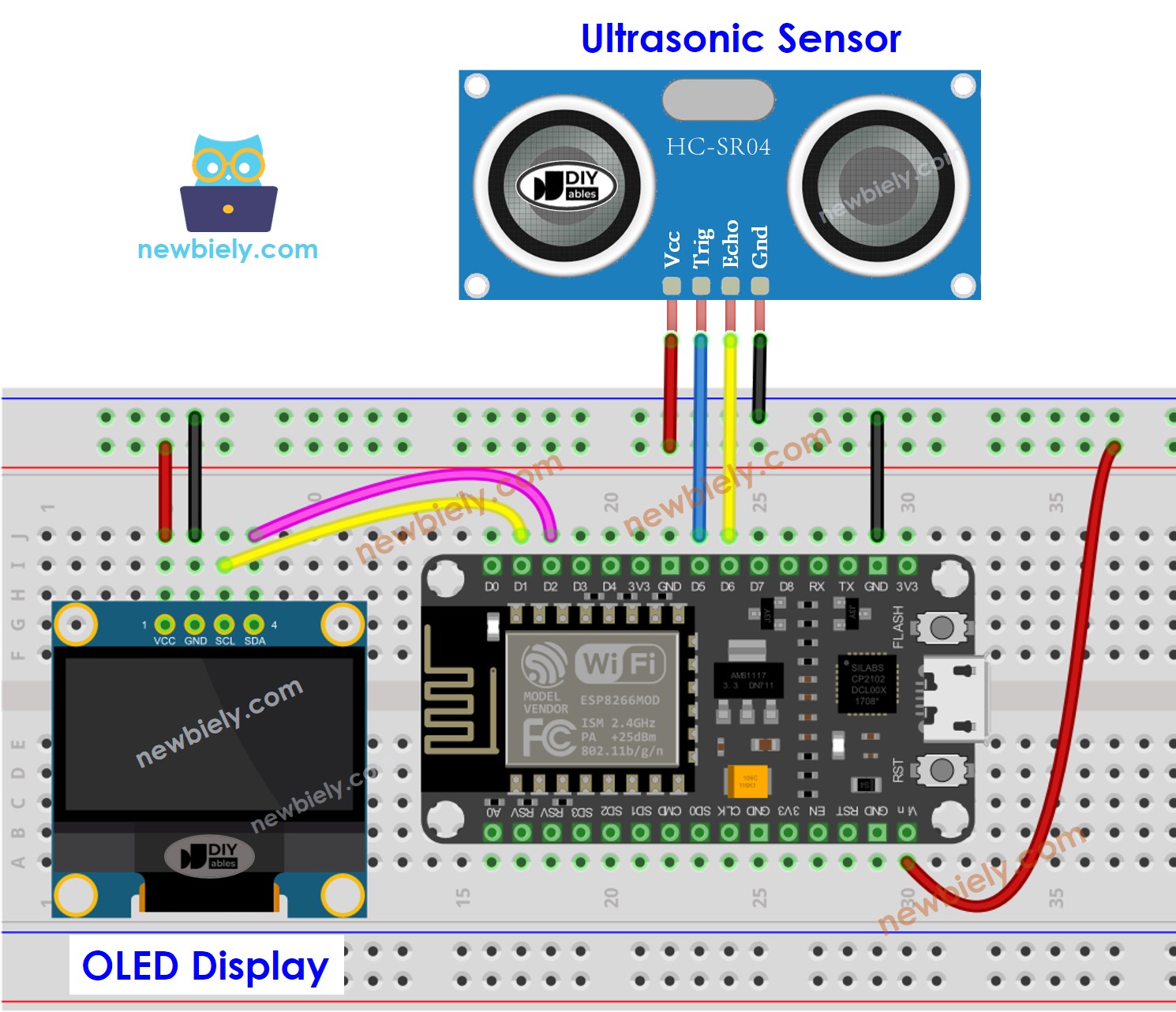

ESP8266 NodeMCU Ultraschallsensor OLED-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

Wenn das ESP8266 über den USB-Anschluss mit Strom versorgt wird, die Stromversorgung aber nicht ausreicht, verwenden Sie eine externe Stromquelle für das OLED-Display und den Sensor.

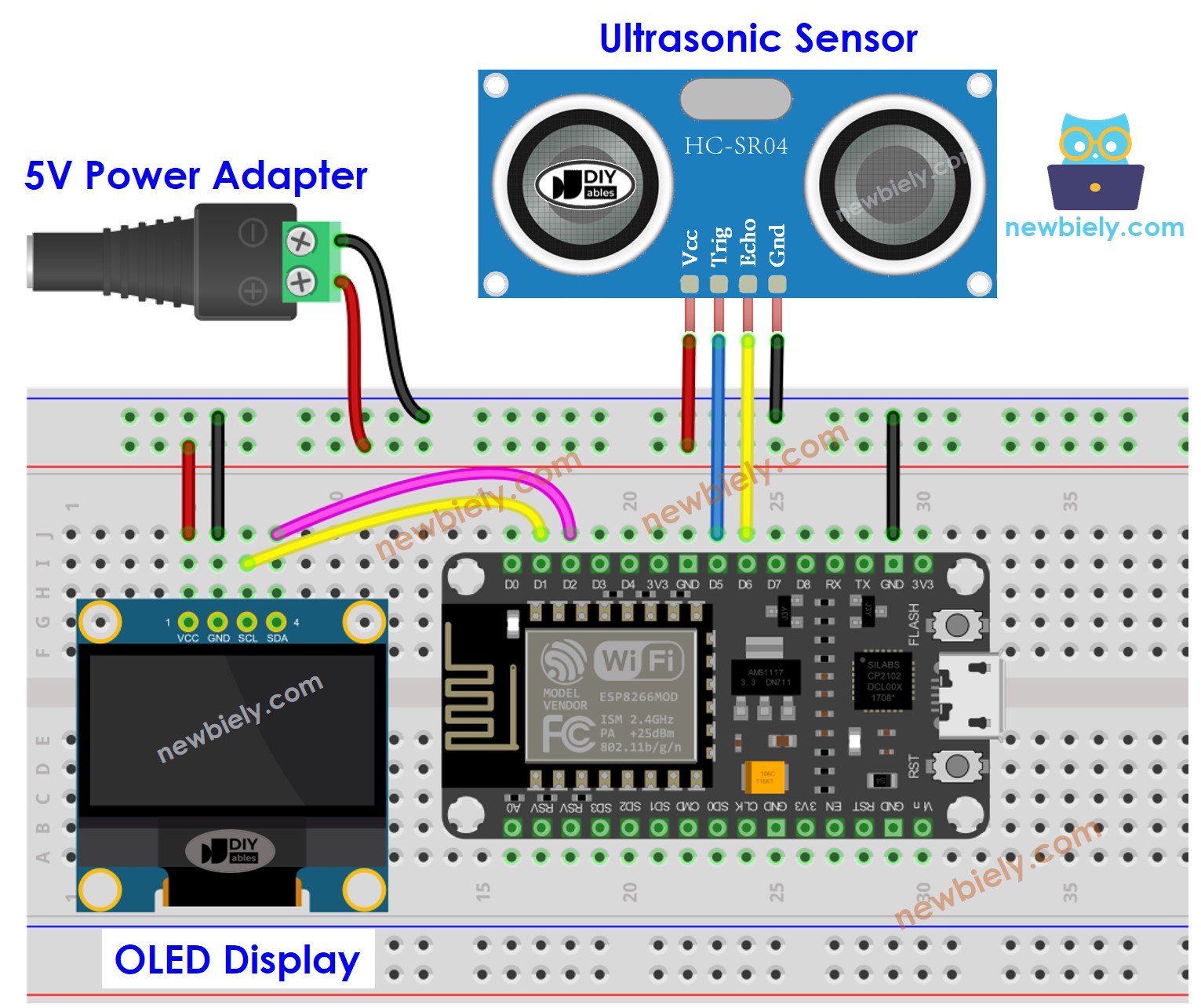

Schaltplan der externen Stromversorgung für ESP8266 NodeMCU-Ultraschallsensor OLED

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn das ESP8266 über den Vin-Pin mit Strom versorgt wird:

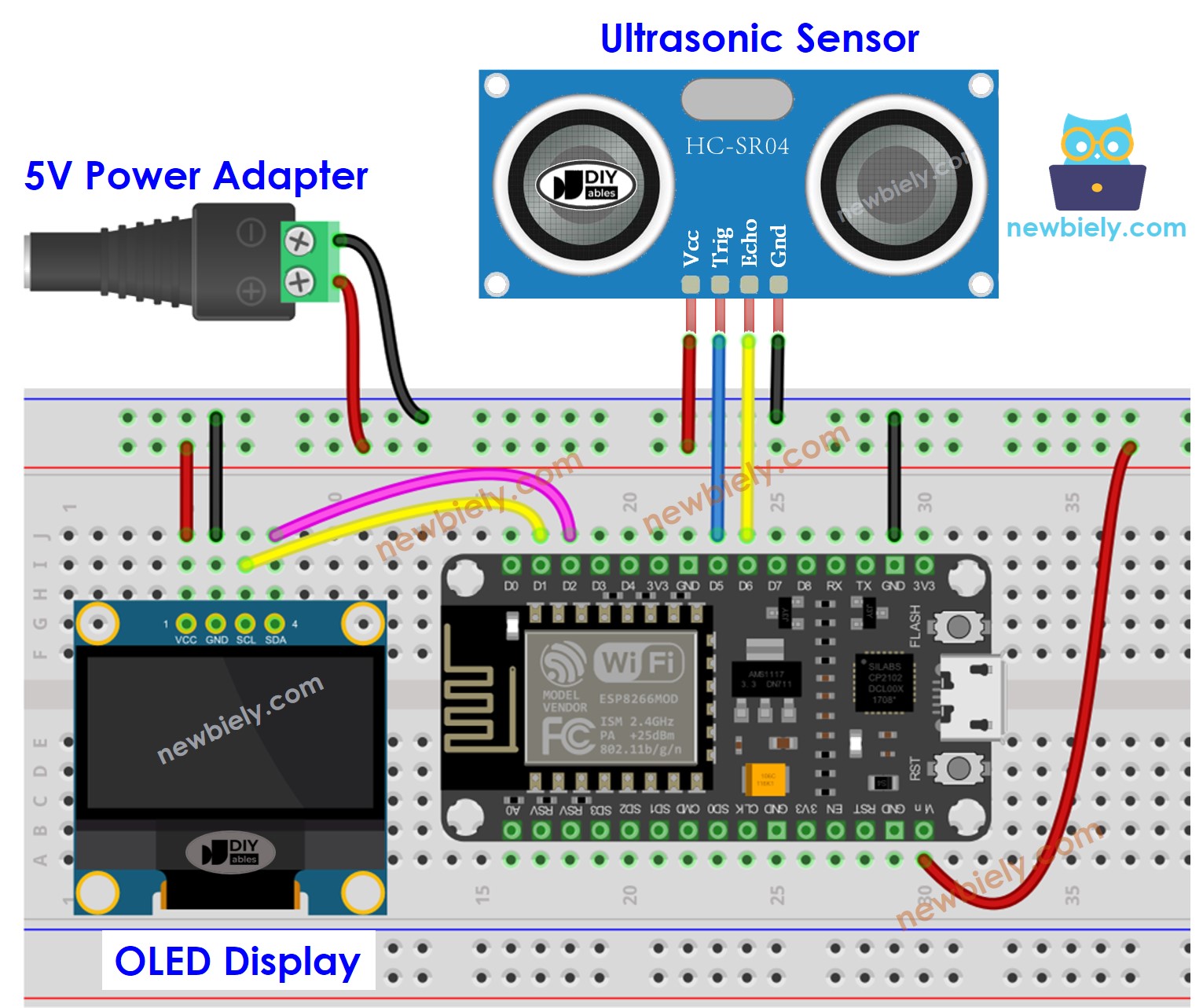

ESP8266 NodeMCU Ultraschallsensor OLED Vin-Pin Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP8266-Code - Ultraschallsensor - OLED

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-ultrasonic-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #define OLED_WIDTH 128 // OLED display width, in pixels #define OLED_HEIGHT 64 // OLED display height, in pixels #define TRIG_PIN D5 // The ESP8266 pin connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D6 // The ESP8266 pin connected to Ultrasonic Sensor's ECHO pin Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C String distance_str; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display distance_str.reserve(10); // to avoid fragmenting memory when using String } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin long duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance float distance_cm = 0.017 * duration_us; // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); distance_str = String(distance_cm, 2); // two decimal places distance_str += " cm"; Serial.println(distance_str); // print the temperature in Celsius to Serial Monitor oled_display_center(distance_str); // display temperature on OLED } void oled_display_center(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // center the display both horizontally and vertically oled.clearDisplay(); // clear display oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Schnelle Schritte

Um mit ESP8266 in der Arduino IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial [wie man die Umgebung für ESP8266 in der Arduino IDE einrichtet] an, falls dies dein erstes Mal mit ESP8266 ist.
Verdrahte die Bauteile wie im Diagramm gezeigt.
Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und seinen jeweiligen COM-Port.
Klicke auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
Suche nach „SSD1306“ und finde die SSD1306-Bibliothek von Adafruit.
Drücke dann den Install-Button, um die Bibliothek zu installieren.

Sie werden dazu aufgefordert, zusätzliche Bibliotheksabhängigkeiten zu installieren.
Um alle von ihnen zu installieren, klicken Sie auf die Schaltfläche Alle installieren.

ESP8266 NodeMCU Adafruit GFX-Sensor-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Upload-Schaltfläche in der IDE, um den Code auf den ESP8266 zu übertragen.
Bewegen Sie Ihre Hand vor dem Sensor.
Prüfen Sie das Ergebnis auf dem OLED-Display und im Serial Monitor.

※ Notiz:

Der folgende Code ermöglicht die automatische horizontale und vertikale Zentrierung von Text auf einem OLED-Display. Um mehr zu erfahren, lesen Sie bitte Wie man Text auf OLED vertikal und horizontal zentriert.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
