ESP8266 - LM35-Temperatursensor LCD

Dieses Tutorial zeigt Ihnen, wie Sie den ESP8266 verwenden, um die Temperatur von einem LM35-Sensor zu erfassen und sie auf einem 16×2 LCD-I2C-Display anzuzeigen.

ESP8266 NodeMCU LM35 Temperatursensor LCD

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	LM35 Temperature Sensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den LM35-Temperatursensor und LCD I2C

Wenn Sie mit dem LM35-Temperatursensor und dem LCD I2C (einschließlich Pinbelegung, Funktionalität, Programmierung usw.) nicht vertraut sind, können Sie in den folgenden Tutorials mehr darüber erfahren:

ESP8266 - LCD I2C tutorial
ESP8266 - LM35 Temperature Sensor tutorial

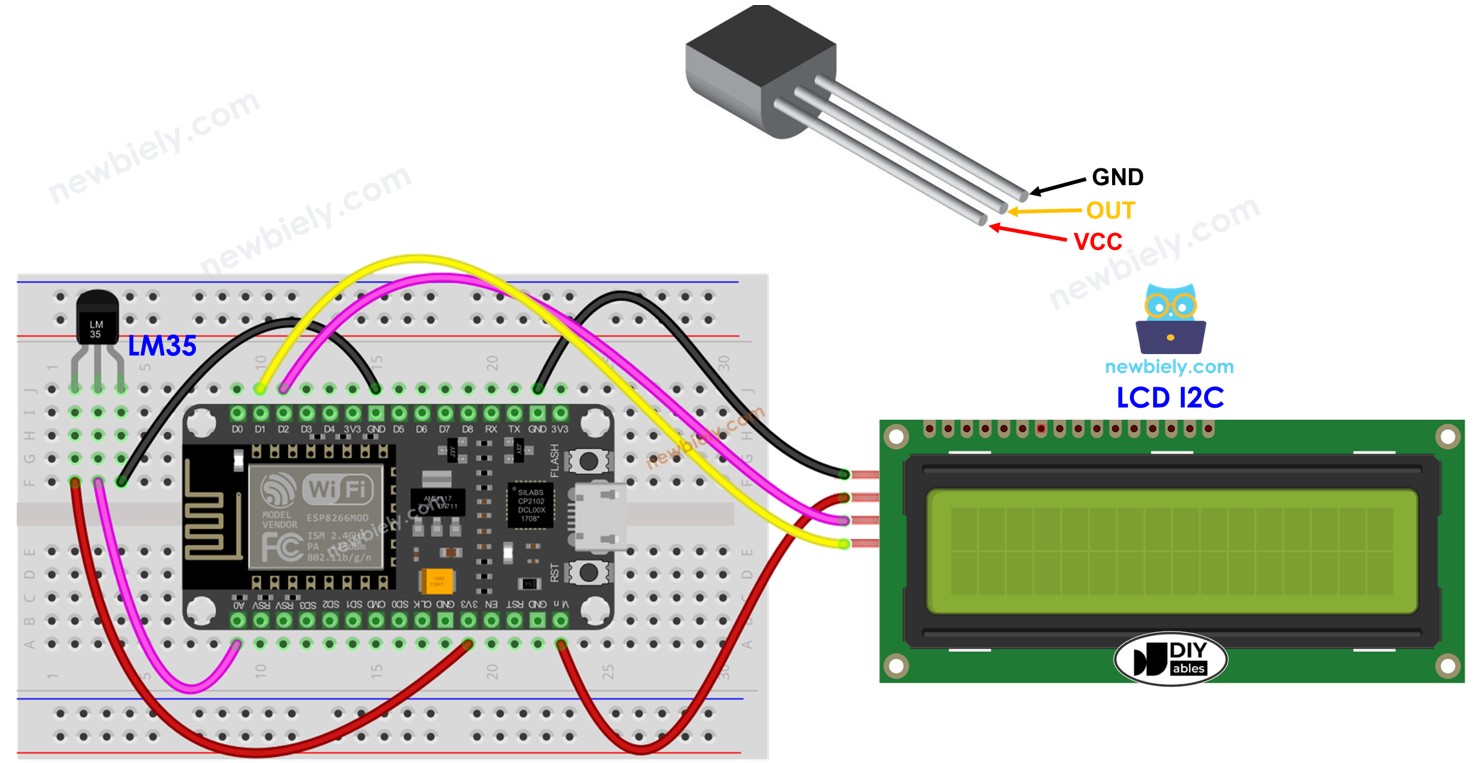

Verdrahtungsdiagramm

ESP8266 NodeMCU LM35 Temperatursensor LCD-Verkabelungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code – LM35-Temperatursensor – LCD I2C

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-lm35-temperature-sensor-lcd */ #include <LiquidCrystal_I2C.h> // LCD I2C library #define ADC_VREF_mV 5000.0 // in millivolt #define ADC_RESOLUTION 1024.0 #define PIN_LM35 A0 // pin connected to LM35 temperature sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in Celsius float temperature_C = milliVolt / 10; float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print("°C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print("°F"); // print the temperature to Serial Monitor Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); delay(500); }

Schnelle Schritte

Um mit ESP8266 in der Arduino-IDE zu beginnen, folgen Sie diesen Schritten:

Schau dir die Anleitung zur Einrichtung der Umgebung für ESP8266 in der Arduino IDE an, falls dies dein erster Umgang mit ESP8266 ist.
Verdrahte die Bauteile gemäß dem Diagramm.
Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board, z. B. NodeMCU 1.0 (ESP-12E Modul), und den entsprechenden COM-Port.
Klicke auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
Suche nach „LiquidCrystal I2C“ und finde die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicke auf die Install-Schaltfläche, um die LiquidCrystal_I2C-Bibliothek zu installieren.

ESP8266 NodeMCU LiquidCrystal I2C-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche, um ihn an den ESP8266 zu senden.
Platzieren Sie den Sensor in heißem und kaltem Wasser oder halten Sie ihn in der Hand.
Überprüfen Sie das LCD-Display und den seriellen Monitor auf das Ergebnis.

※ Notiz:

Die Adresse des LCD-Displays kann je nach Hersteller variieren. In unserem Code haben wir 0x27 verwendet, was die von DIYables angegebene Adresse ist.
