ESP8266 - WS2812B LED-Streifen

Der WS2812B RGB-LED-Streifen besteht aus LEDs, deren Farbe und Helligkeit einzeln angepasst werden können. Dieses Tutorial erklärt dir, wie du den ESP8266 verwendest, um den WS2812B RGB-LED-Streifen zu steuern. Im Detail werden wir Folgendes lernen:

Wir brauchen nur einen digitalen Pin des ESP8266, um alle LEDs des Streifens zu steuern.

Erforderliche Hardware

1×ESP8266 NodeMCU
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×WS2812B RGB LED-Streifen
1×1000uF Capacitor
1×470Ω Resistor
1×5V Netzteil
1×DC-Stromanschluss
1×Verbindungskabel
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1×(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über WS2812B RGB-LED-Streifen

Die Pinbelegung des WS2812B-LED-Streifens

Der WS2812B RGB-LED-Streifen hat drei Pins, die spezifische Verbindungen erfordern:

  • GND-Pin muss mit GND (0 V) verbunden werden
  • VCC-Pin sollte mit der 5-V-Stromversorgung einer externen Stromquelle verbunden werden
  • DIN-Pin ist der Pin, der das Steuersignal empfängt, und sollte mit einem ESP8266-Pin verbunden werden
WS2812B-Pinbelegung

※ Notiz:

Die Reihenfolge der Pins kann je nach Hersteller variieren. Es ist zwingend erforderlich, die auf dem LED-Streifen aufgedruckten Markierungen zu verwenden.

Verdrahtungsdiagramm

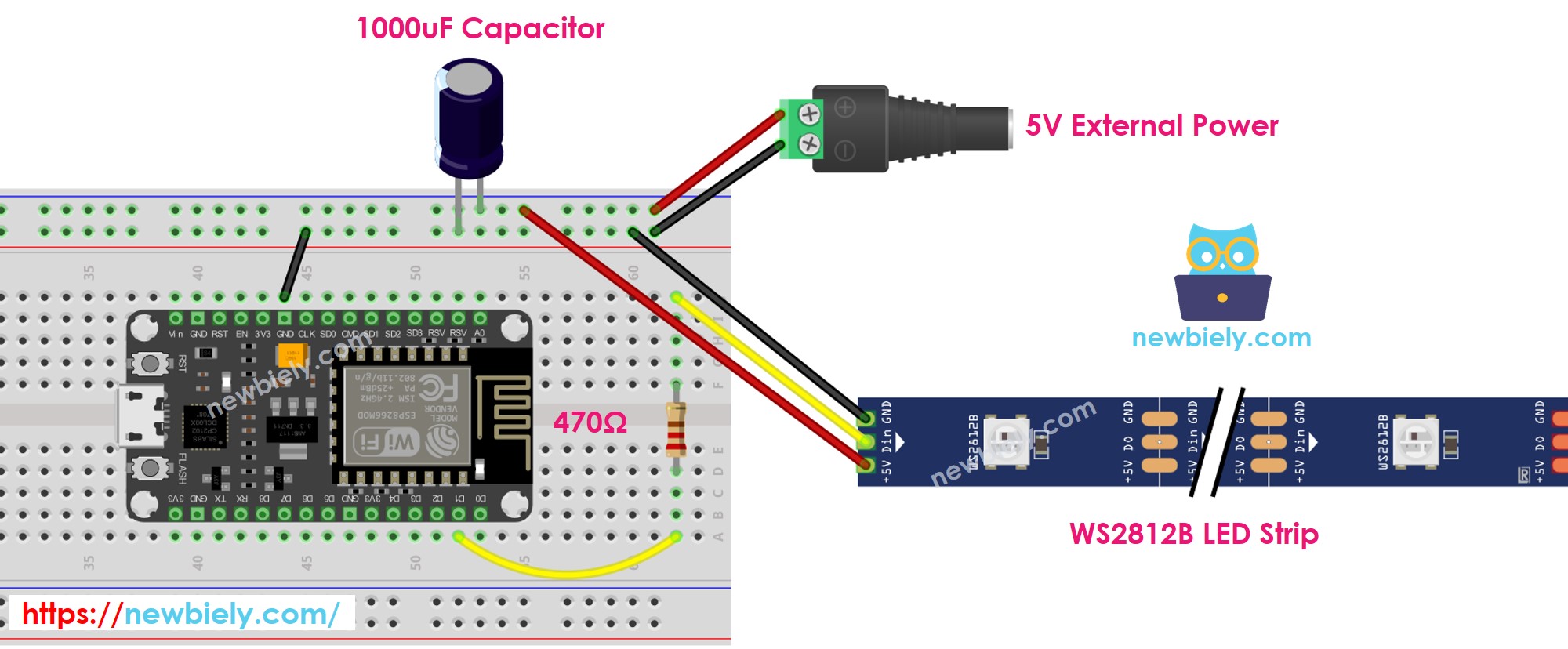

ESP8266 NodeMCU WS2812B RGB-LED-Streifen Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

So programmiert man für WS2812B RGB-LED-Streifen

Es gibt zwei Bibliotheken, die verwendet werden können, um einen WS2812B-LED-Streifen zu steuern:

  • Adafruit NeoPixel-Bibliothek.
  • FastLED-Bibliothek.

Dieses Tutorial wird die Adafruit NeoPixel-Bibliothek verwenden.

  • Erstelle ein WS2812B-Objekt
#define PIN_WS2812B D1 // Der ESP8266-Pin, der mit WS2812B verbunden ist #define NUM_PIXELS 30 // Die Anzahl der LEDs (Pixel) auf dem WS2812B Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
  • LED-Streifen mit 30 LEDs
  • Initialisiert den WS2812B-LED-Streifen, der 30 LEDs enthält.
WS2812B.begin(); // WS2812B-Streifenobjekt initialisieren (erforderlich)
  • Geben Sie die Farbe jeder LED an (die als Pixel bekannt ist).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
  • Passe die Helligkeit aller Streifen an.
WS2812B.setBrightness(100); // ein Wert von 0 bis 255

※ Notiz:

  • WS2812B.setBrightness() wird verwendet, um die Helligkeit aller Pixel des LED-Streifens anzupassen. Um die Helligkeit für jedes Pixel zu setzen, können wir die Farbwerte (R,G,B) mit demselben Verhältnis skalieren.
  • Die durch WS2812B.setBrightness() und WS2812B.setPixelColor() festgelegten Werte werden nur angewendet, wenn WS2812B.show() ausgeführt wird.

ESP8266-Code

Der untenstehende Code führt die folgenden Sequenzen aus:

  • Schalte Pixel einzeln nacheinander grün ein, mit einer Verzögerung zwischen den einzelnen Pixeln
  • Schalte alle Pixel zwei Sekunden lang aus
  • Lasse alle Pixel gleichzeitig zwei Sekunden lang rot aufleuchten
  • Wiederhole diesen Prozess unendlich oft
/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-ws2812b-led-strip */ #include <Adafruit_NeoPixel.h> #define PIN_WS2812B D1 // The ESP8266 pin that connects to WS2812B #define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800); void setup() { WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED) } void loop() { WS2812B.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called // turn pixels to green one by one with delay between each pixel for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel WS2812B.setPixelColor(pixel, WS2812B.Color(0, 255, 0)); // it only takes effect if pixels.show() is called WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(DELAY_INTERVAL); // pause between each pixel } // turn off all pixels for two seconds WS2812B.clear(); WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // off time // turn on all pixels to red at the same time for two seconds for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0)); // it only takes effect if pixels.show() is called } WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // on time // turn off all pixels for one seconds WS2812B.clear(); WS2812B.show(); // send the updated pixel colors to the WS2812B hardware. delay(2000); // off time }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

  • Schau dir das Tutorial Wie man die Umgebung für ESP8266 in der Arduino-IDE einrichtet an, wenn dies das erste Mal ist, dass du ESP8266 verwendest.
  • Verbinde die Bauteile wie im Diagramm gezeigt.
  • Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
  • Öffne die Arduino-IDE auf deinem Computer.
  • Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E-Modul), und den entsprechenden COM-Port.
  • Klicke auf das Libraries-Symbol in der linken Leiste der Arduino-IDE.
  • Suche nach „Adafruit NeoPixel“ und finde die NeoPixel-Bibliothek von Adafruit.
  • Dann klicke auf die Install-Schaltfläche, um die NeoPixel-Bibliothek zu installieren.
ESP8266 NodeMCU NeoPixel-Bibliothek
  • Kopiere den Code und öffne ihn in der Arduino-IDE.
  • Klicke auf die Hochladen-Schaltfläche, um den Code an den ESP8266 zu senden.
  • Sieh dir den LED-Effekt an.

※ Notiz:

Für jeden komplexen LED-Effekt bieten wir den kostenpflichtigen Programmierdienst an.
