ESP8266 LED über Bluetooth steuern

Dieses Tutorial zeigt dir, wie man den ESP8266 programmiert, um eine LED entweder über Bluetooth oder BLE zu steuern.

Um die LED über Bluetooth zu steuern, sollte das HC-05 Bluetooth-Modul verwendet werden.
Um die LED über BLE zu steuern, sollte das HM-10 BLE-Modul verwendet werden.

Dieses Tutorial gibt Anleitungen dazu, wie man beide Module verwendet.

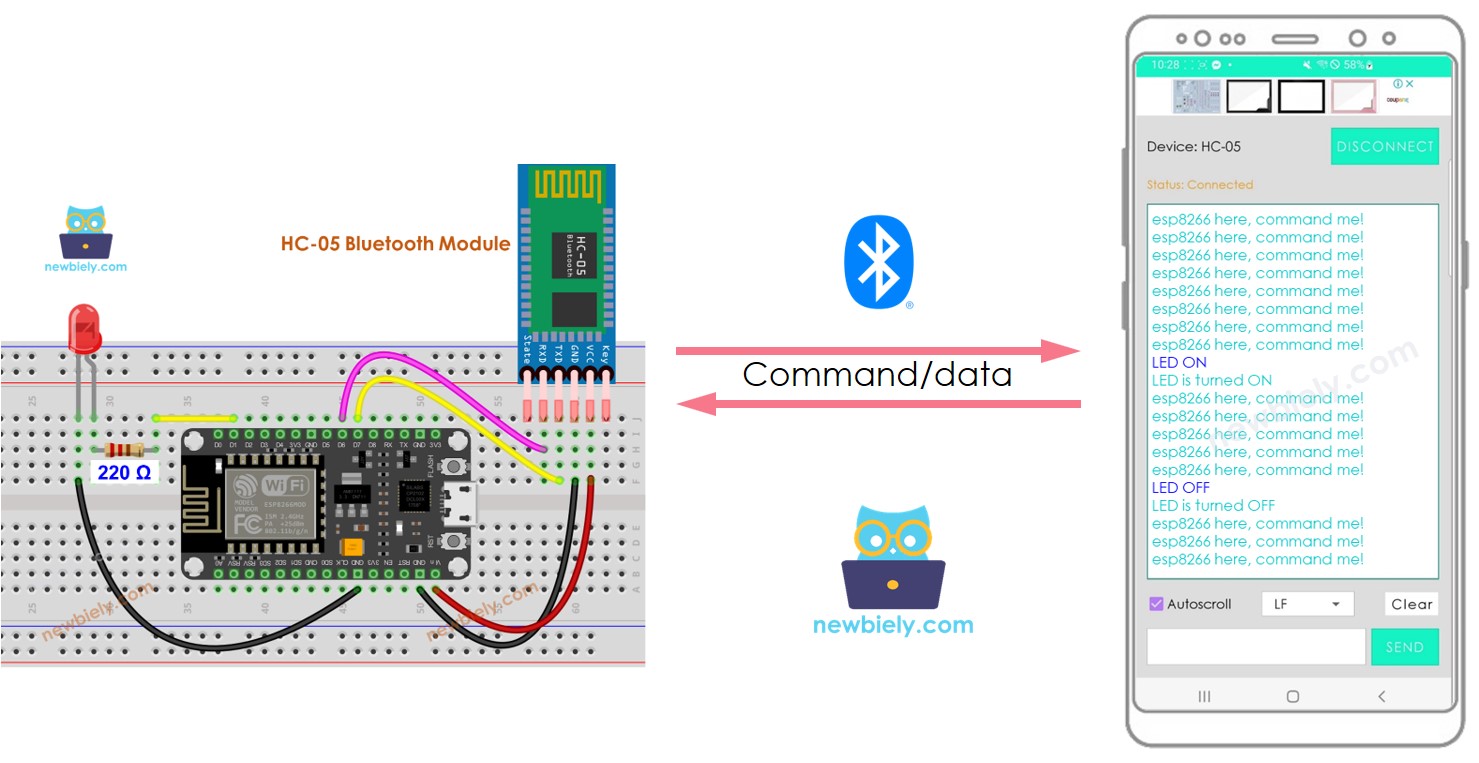

Wir verwenden die Bluetooth Serial Monitor App auf einem Smartphone, um Befehle an den ESP8266 zu senden.

Diese Befehle umfassen:

LED EIN: die LED einschalten
LED AUS: die LED ausschalten

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	HC-05 Bluetooth-Modul
1	×	(Alternativ) HM-10 BLE Module
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED- und Bluetooth-Modul

Wenn Sie nicht mit dem LED- und Bluetooth-Modul vertraut sind, können Ihnen die folgenden Tutorials helfen:

Verdrahtungsdiagramm

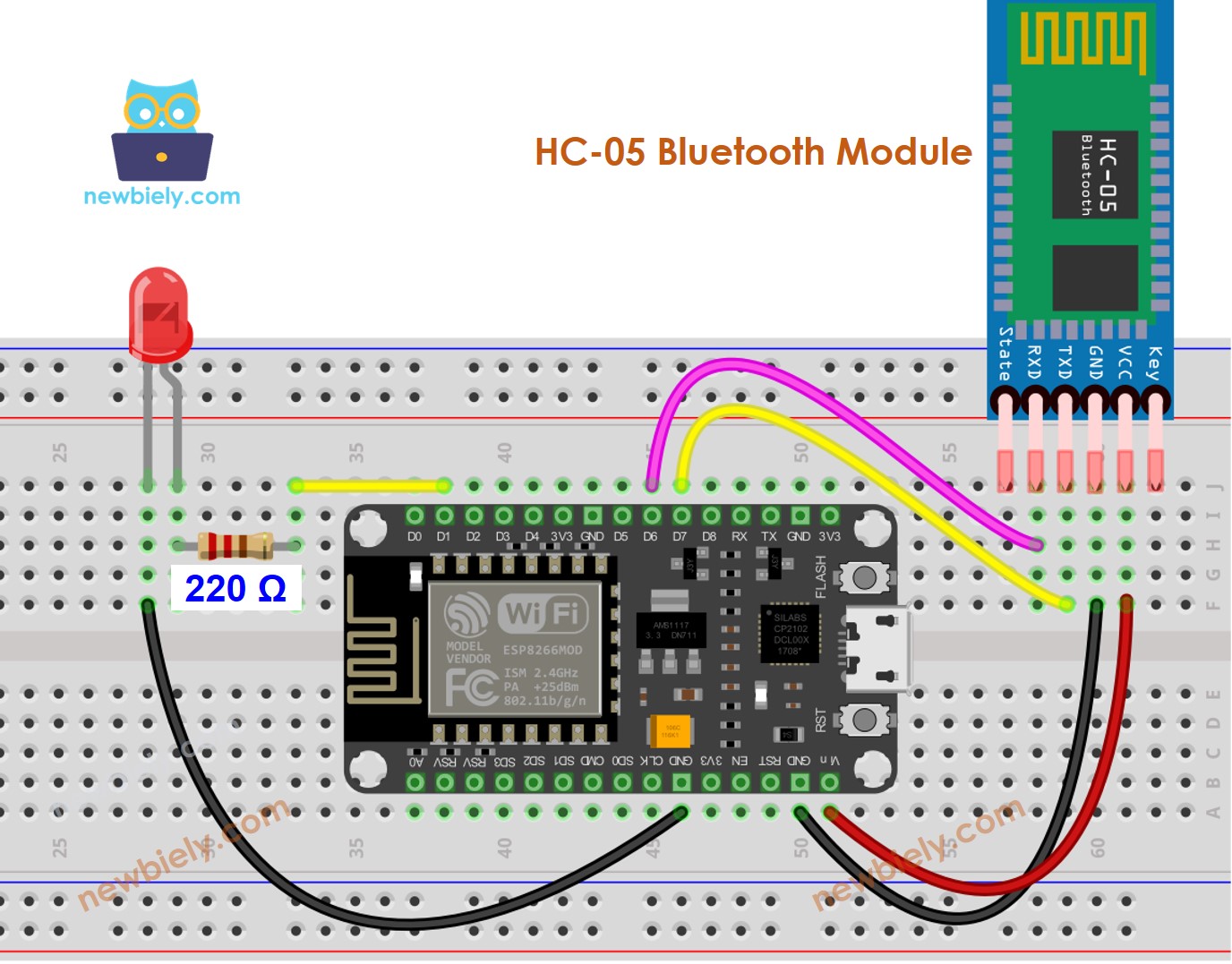

Wenn Sie eine LED über Bluetooth steuern möchten, sollte das HC-05 Bluetooth-Modul zusammen mit dem unten bereitgestellten Schaltplan verwendet werden.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

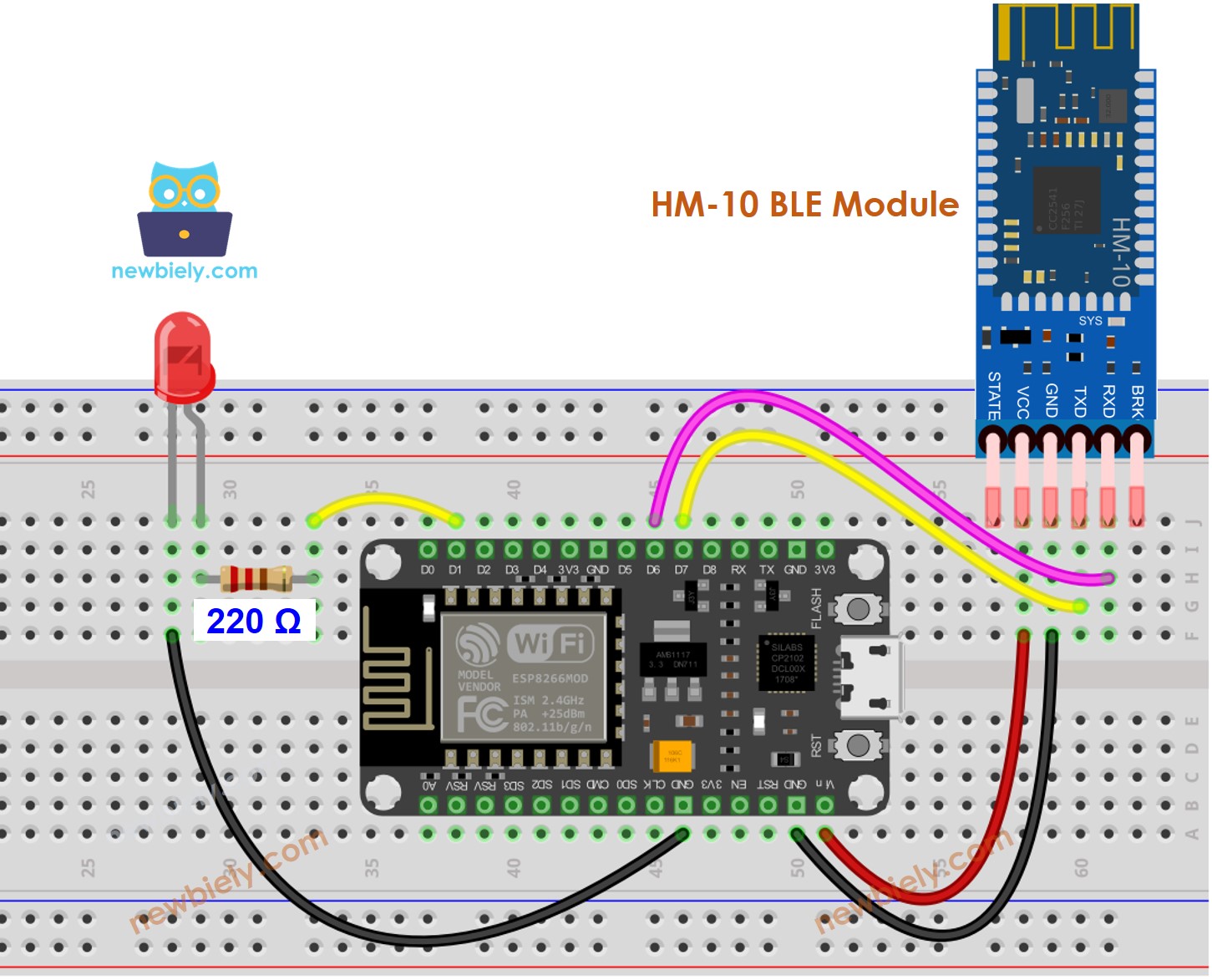

Wenn Sie LED über BLE steuern möchten, sollte das HM-10 BLE-Modul zusammen mit dem unten bereitgestellten Schaltplan verwendet werden.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP8266-Code – steuert LED über Bluetooth/BLE

Der Code funktioniert sowohl mit dem HC-10 Bluetooth-Modul als auch mit dem HM-10 BLE-Modul. Er ist für beide anwendbar.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-control-led-via-bluetooth */ #include <SoftwareSerial.h> #define SOFT_RX D7 // The ESP8266 pin connected to the TX of the bluetooth module #define SOFT_TX D6 // The ESP8266 pin connected to the RX of the bluetooth module #define LED_PIN 8 SoftwareSerial bluetooth(SOFT_RX, SOFT_TX); void setup() { Serial.begin(9600); bluetooth.begin(9600); pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin as a digital output pin } void loop() { if (bluetooth.available()) { // if there is data comming String command = bluetooth.readStringUntil('\n'); // read string until meet newline character if (command == "LED OFF") { digitalWrite(LED_PIN, LOW); // turn off LED bluetooth.println("LED is turned OFF"); // reports action to smartphone app } else if (command == "LED ON") { digitalWrite(LED_PIN, HIGH); // turn on LED bluetooth.println("LED is turned ON"); // reports action to smartphone app } } }

Schnelle Schritte

Um mit ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls dies dein erstes Mal mit ESP8266 ist.
Verbinde die Bauteile wie im Diagramm gezeigt.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Lade die Bluetooth Serial Monitor App auf dein Smartphone herunter und installiere sie.
Kopiere den Code und öffne ihn mit der Arduino IDE. Klicke dann auf die Upload-Schaltfläche, um den Code auf den ESP8266 hochzuladen. Falls du Schwierigkeiten beim Hochladen des Codes hast, versuche, die TX- und RX-Pins vom Bluetooth-Modul zu trennen, den Code hochzuladen und anschließend die RX-/TX-Pins erneut zu verbinden.
Sobald der Code hochgeladen ist, öffne die Bluetooth Serial Monitor App auf deinem Smartphone und wähle entweder Classic Bluetooth oder BLE, abhängig von dem verwendeten Modul.

Verbinde die Bluetooth-App mit dem HC-05-Bluetooth-Modul oder HM-10-BLE-Modul.

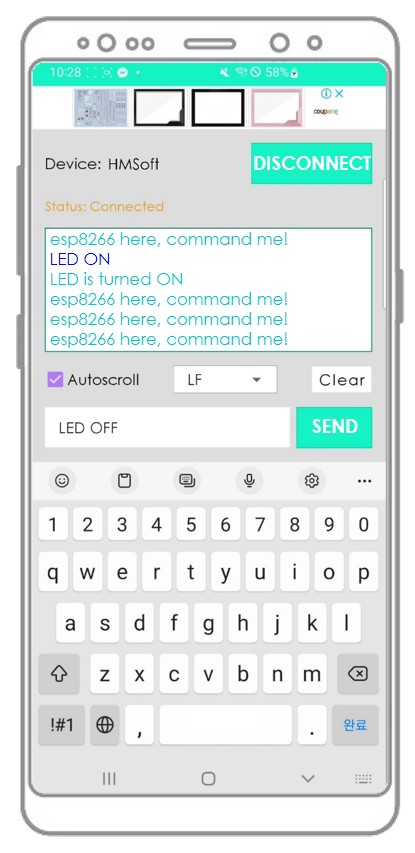

Geben Sie entweder “LED AN” oder “LED AUS” ein und drücken Sie die Schaltfläche Senden

Überprüfen Sie den Zustand der LED auf dem ESP8266-Board. Er wird entweder AN oder AUS sein.

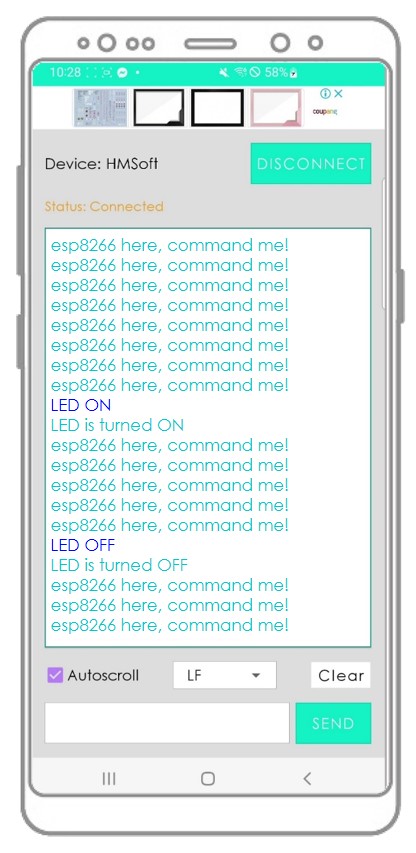

Wir können auch den Zustand der LED in der Bluetooth-App sehen.
Sehen Sie sich das Ergebnis in der Android-App an.

Vielleicht fragen Sie sich, wie ESP8266 einen gesamten Befehl verstehen kann? Zum Beispiel, wenn wir die “OFF”-Anweisung senden, wie kann ESP8266 erkennen, ob der Befehl “O”, “OF” oder “OFF” ist?

Beim Senden eines Befehls fügt die Bluetooth-App ein Zeilenumbruchzeichen ('\n') hinzu, indem man in der App die Option „Zeilenumbruch“ wählt. Der ESP8266 liest Daten, bis er auf das Zeilenumbruchzeichen stößt. Das Zeilenumbruchzeichen dient als Befehlsseparator.
