ESP8266 - Heizelement

Dieses Tutorial zeigt dir, wie man ESP8266 verwendet, um ein Heizelement zu steuern. Anschließend wirst du in der Lage sein, dieses Wissen anzuwenden, um in einem anderen Tutorial ein Heizsystem zu erstellen.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Heizelement
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das Heizelement

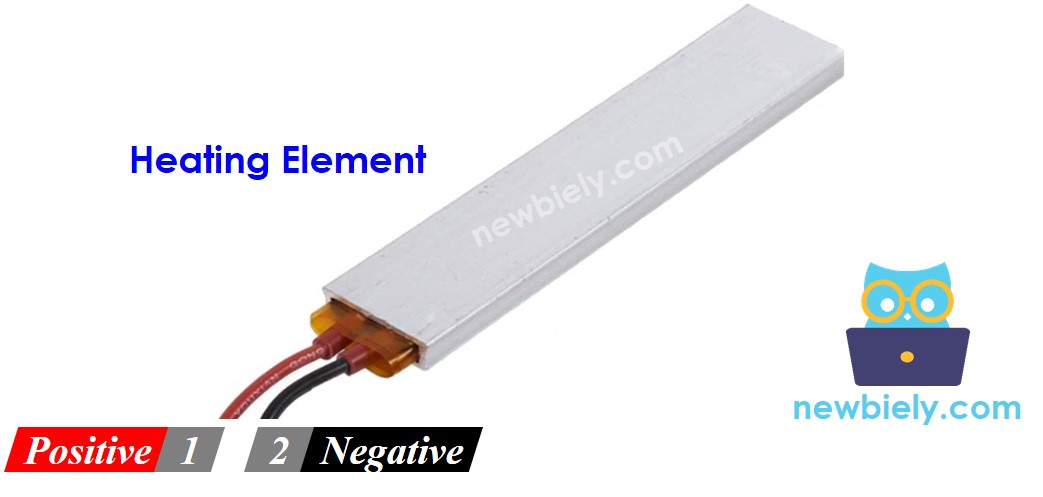

Pinbelegung des Heizelements

Das Heizelement hat in der Regel zwei Anschlüsse:

Der positive (+) Pin (rot) sollte mit der 12-V-Versorgung des Gleichspannungsnetzteils verbunden werden
Der negative (-) Pin (schwarz) sollte mit der Masse des Gleichspannungsnetzteils verbunden werden

So steuern Sie das Heizelement mit dem ESP8266

Wenn ein 12-V-Heizelement von einer 12-V-Stromversorgung betrieben wird, wird es Wärme abgeben. Um das Heizelement zu steuern, muss zwischen dem ESP8266 und dem Heizelement ein Relais verwendet werden. Der ESP8266 kann das Heizelement dann über das Relais steuern.

Wenn Sie mit Relais (Pinbelegung, Funktionsweise, Programmierung usw.) nicht vertraut sind, lesen Sie bitte das ESP8266-Relais-Tutorial für weitere Informationen.

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code

Der untenstehende Code schaltet das Heizelement alle fünf Sekunden EIN und AUS und wiederholt dies.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-heating-element */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize the ESP8266 pin as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Wie man die Umgebung für ESP8266 in der Arduino IDE einrichtet Tutorial an, wenn du ESP8266 zum ersten Mal verwendest.
Verbinde die Komponenten wie im Diagramm gezeigt.
Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port.
Schließe das USB-Kabel an das ESP8266-Board und an deinen Computer an.
Starte die Arduino IDE, wähle das passende Board und den entsprechenden Port aus.
Füge den Code in die Arduino IDE ein.
Klicke in der Arduino IDE auf die Schaltfläche Hochladen, um den Code an den ESP8266 zu senden.
Überprüfe die Temperatur des Heizelements.

Seien Sie vorsichtig. Es kann Ihnen und Ihrem Zuhause Schaden zufügen. Dies ist eine wichtige Angelegenheit, und wir möchten, dass Sie sicher sind. Wenn Sie sich nicht völlig sicher sind, was Sie tun, ist es am besten, überhaupt nichts zu verändern. Wenden Sie sich an jemanden, der sich auskennt! Wir können nicht für Ihre Sicherheit verantwortlich gemacht werden.

Code-Erklärung

Schau dir die Zeilen-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
