ESP8266 - Mehrere Tasten
Dieses Tutorial zeigt dir, wie man den ESP8266 so programmiert, dass er gleichzeitig mit mehreren Tasten arbeitet, ohne sich auf die Funktion delay() zu verlassen. Im Detail werden wir lernen:
- Wie man den ESP8266 programmiert, um mehrere Tasten mit Entprellung zu handhaben.
- Wie man den ESP8266 programmiert, um mehrere Tasten mit Entprellung unter Verwendung von Arrays zu handhaben.
Wir verwenden drei Buttons als Beispiele. Sie können es leicht anpassen, um es für zwei Buttons, vier Buttons oder sogar mehr anzupassen.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

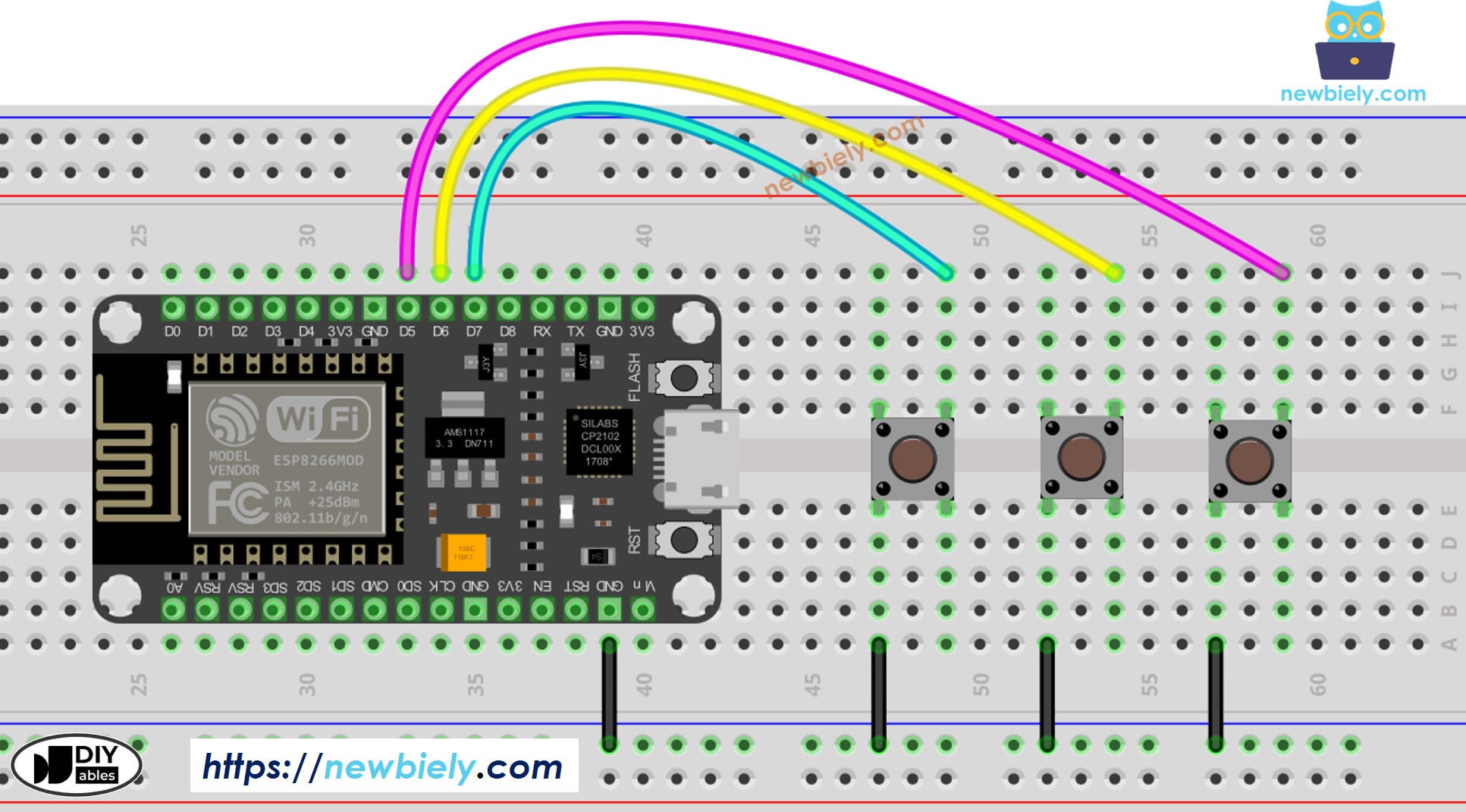

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.
ESP8266-Code - Mehrere Tasten mit Entprellung
Wenn mehrere Schaltflächen verwendet werden, kann es in bestimmten Szenarien kompliziert werden:
- Anwendungen, die eine Entprellung von Tastern erfordern (siehe warum wir die Entprellung von Tastern benötigen)
- Anwendungen, die Zustandsänderungen erkennen müssen (gedrückt/losgelassen)
Glücklicherweise vereinfacht die ezButton-Bibliothek diesen Prozess, indem sie Entprellung und Button-Ereignisse intern verwaltet. Dadurch wird den Nutzern die Aufgabe abgenommen, Zeitstempel und Variablen bei der Nutzung der Bibliothek zu verwalten. Zusätzlich kann der Einsatz eines Button-Arrays die Klarheit und Kürze des Codes erhöhen.
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-multiple-button
*/
#include <ezButton.h>
#define BUTTON_PIN_1 D5 // The ESP8266 pin connected to the button 1
#define BUTTON_PIN_2 D6 // The ESP8266 pin connected to the button 2
#define BUTTON_PIN_3 D7 // The ESP8266 pin connected to the button 3
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
}
Schnelle Schritte
Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:
- Schau dir die Anleitung zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls dies dein erster Einsatz von ESP8266 ist.
- Schließe die Komponenten wie im Diagramm gezeigt an.
- Schließe das ESP8266-Board über ein USB-Kabel an deinen PC an.
- Öffne die Arduino IDE auf deinem PC.
- Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den jeweiligen COM-Port.
- Schließe die Verkabelung wie im obigen Bild an.
- Schließe das ESP8266-Board über ein USB-Kabel an deinen PC an.
- Öffne die Arduino IDE auf deinem PC.
- Wähle das richtige ESP8266-Board (z. B. ESP8266 Uno) und den COM-Port.
- Klicke auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
- Suche “ezButton”, und finde anschließend die ezButton-Bibliothek von ArduinoGetStarted.
- Klicke auf den Install-Button, um die ezButton-Bibliothek zu installieren.
- Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
- Kompilieren Sie den Code und laden Sie ihn auf das ESP8266-Board hoch, indem Sie in der Arduino IDE auf die Hochladen-Schaltfläche klicken
- Öffne den seriellen Monitor in der Arduino-IDE
- Drücke hintereinander die Taste und lasse sie los
COM6
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
Autoscroll
Clear output
9600 baud
Newline
ESP8266-Code - Mehrere Tasten mithilfe eines Arrays
Wir können den obigen Code verbessern, indem wir ein Array von Schaltflächen verwenden. Der folgende Code verwendet dieses Array, um Button-Objekte zu verwalten.
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 3 // the number of buttons
#define BUTTON_PIN_1 D5 // The ESP8266 pin connected to the button 1
#define BUTTON_PIN_2 D6 // The ESP8266 pin connected to the button 2
#define BUTTON_PIN_3 D7 // The ESP8266 pin connected to the button 3
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
Video Tutorial
Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
