ESP8266 - Berührungssensor - Solenoidschloss
Dieses Tutorial zeigt Ihnen, wie Sie das ESP8266-Modul und einen Berührungssensor verwenden, um das Solenoidschloss zu steuern. Indem Sie das Solenoidschloss mit einer Glühbirne, einer LED-Leiste, einem Motor oder einem Aktuator verbinden, können Sie den Berührungssensor verwenden, um diese zu steuern. Wir werden zwei verschiedene Anwendungen kennenlernen:
Anwendung 1 - Der Zustand des Solenoidschlosses ist mit dem Zustand des Berührungssensors synchronisiert. Im Detail:
- ESP8266 schaltet das Solenoidschloss ein, wenn der Berührungssensor berührt wird.
- ESP8266 schaltet das Solenoidschloss aus, wenn der Berührungssensor nicht berührt wird.
Anwendung 2 - Der Zustand des elektromagnetischen Schlosses wird bei jeder Berührung des Berührungssensors umgeschaltet. Genauer gesagt:
- Wenn der ESP8266 erkennt, dass der Berührungssensor berührt wurde (Wechsel von einem HIGH-Zustand zu einem LOW-Zustand), schaltet er das Solenoidschloss ein, falls es derzeit ausgeschaltet ist, oder schaltet es aus, falls es derzeit eingeschaltet ist.
- Das Loslassen des Berührungssensors hat keinen Einfluss auf den Zustand des Solenoids.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über elektromagnetisches Schloss und Berührungssensor
Wenn Sie mit einem Solenoidschloss und einem Berührungssensor nicht vertraut sind (einschließlich Pinbelegung, Betrieb und Programmierung), können Ihnen die folgenden Tutorials helfen:

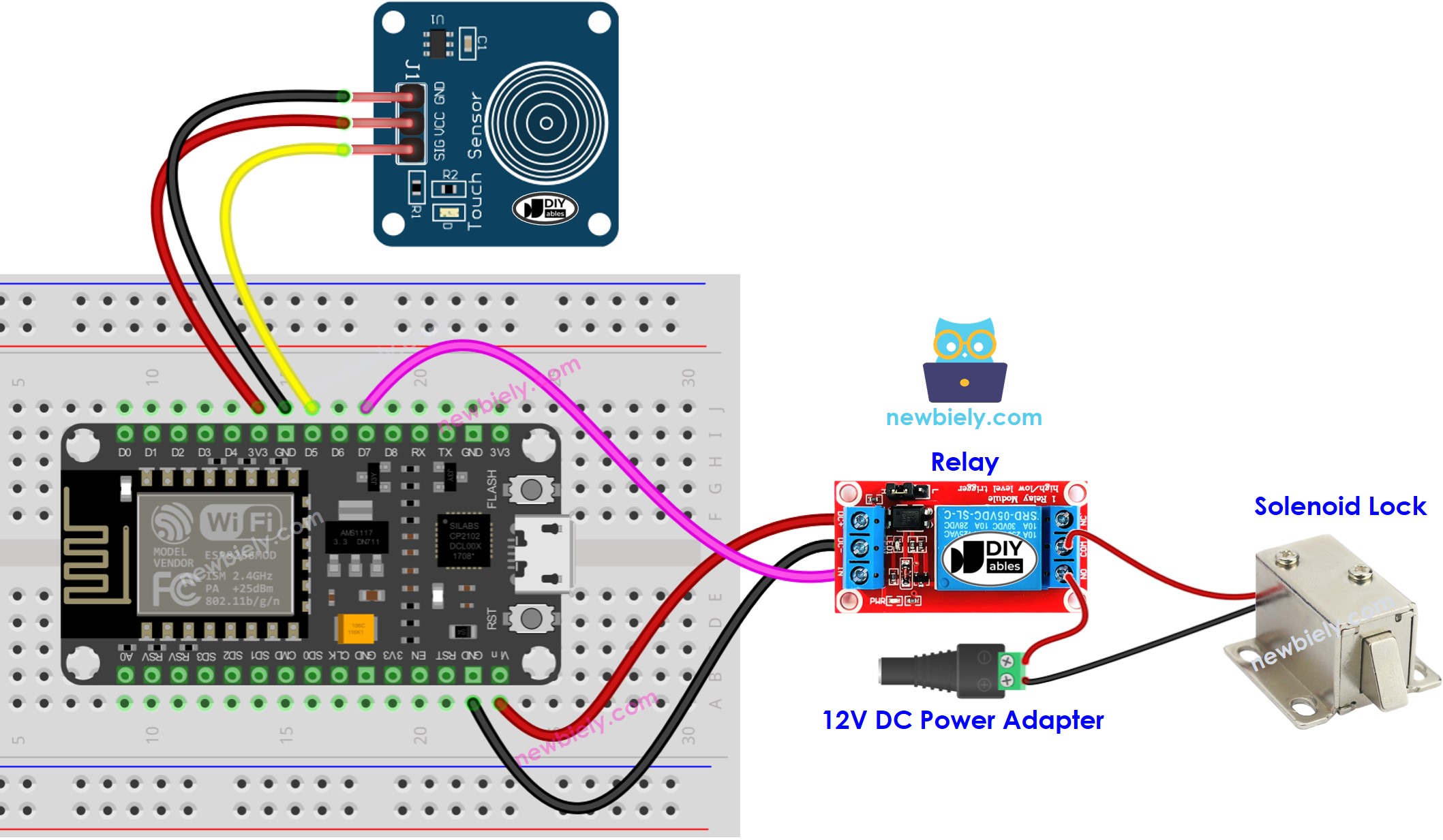

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.
Anwendung 1 - Der Zustand der elektromagnetischen Verriegelung stimmt mit dem Zustand des Berührungssensors überein.
ESP8266-Code
Schnelle Schritte
Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:
- Schau dir das Tutorial Wie man die ESP8266-Umgebung in der Arduino IDE einrichtet an, falls dies dein erster Einsatz des ESP8266 ist.
- Verdrahte die Bauteile wie im Diagramm gezeigt.
- Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
- Öffne die Arduino IDE auf deinem Computer.
- Wähle das richtige ESP8266-Board aus, zum Beispiel NodeMCU 1.0 (ESP-12E Module), und den jeweiligen COM-Port.
- Verbinde einen ESP8266 mit deinem Computer über ein USB-Kabel.
- Starte die Arduino IDE und wähle das richtige Board und den richtigen Port.
- Kopiere den Code und öffne ihn in der Arduino IDE.
- Klicke auf die Upload-Schaltfläche in der Arduino IDE, um den Code zu kompilieren und auf den ESP8266 hochzuladen.
- Berühren Sie den Berührungssensor und halten Sie ihn einige Sekunden lang gedrückt.
- Überprüfen Sie die Veränderung des Zustands des Solenoidschlosses.
Sie werden sehen, dass der Zustand des Solenoidschlosses mit dem Zustand des Berührungssensors synchronisiert ist.
Code-Erklärung
Schau dir die zeilenweise Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
Anwendung 2 - Berührungssensor schaltet das elektromagnetische Schloss um
ESP8266-Code – Berührungssensor schaltet das Solenoidschloss um
Code-Erklärung
Sie können die Erklärung in den Kommentarzeilen des oben gezeigten ESP8266-Codes finden.
Im Code ist der Ausdruck solenoidLockState = !solenoidLockState äquivalent zum folgenden Code:
Schnelle Schritte
- Kopiere den Code und öffne ihn in der Arduino-IDE.
- Lade den Code auf den ESP8266 hoch.
- Berühre den Berührungssensor mehrmals und lasse ihn los.
- Überprüfe die Änderung des Zustands des Solenoidschlosses.
Sie werden bemerken, dass das Solenoidschloss jedes Mal, wenn Sie den Berührungssensor berühren, genau einmal eingeschaltet oder ausgeschaltet wird.
