ESP8266 - LED-Matrix

Dieses Tutorial erklärt Ihnen, wie Sie den ESP8266 mit einer LED-Matrixanzeige verwenden. Im Detail werden wir lernen:

Sobald das erledigt ist, wird es einfach sein, den Code für andere LED-Matrizen anzupassen, zum Beispiel für eine 16×8-LED-Matrix oder eine 64×8-LED-Matrix ...

Erforderliche Hardware

1×ESP8266 NodeMCU
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×FC-16 LED Matrix 32x8
1×FC-16 LED Matrix 8x8
1×Generic LED Matrix 8x8
1×Verbindungskabel
1×DC-Stromanschluss
1×5V Power Adapter for ESP8266
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1×(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über LED-Matrix

LED-Matrixanzeigen werden allgemein als LED-Displays oder Dot-Matrix-Displays bezeichnet.

LED-Matrixanzeige

LED-Matrizen gibt es in vielen Varianten. Die MAX7219-basierte LED-Matrix wird häufig mit dem ESP8266 verwendet. Sie hat die folgenden Eigenschaften:

  • Ein einzelner Block besteht aus einer 8x8-LED-Matrix (64 LEDs) und einem MAX7219-Treiber.
  • Es gibt zwei gängige Blocktypen: ein generisches Modul und ein FC-16-Modul.
  • Sie können entweder eine vorgefertigte Mehrblock-LED-Matrix erwerben (z. B. 4-in-1, 8-in-1) oder mehrere Blöcke zu einer LED-Matrix Ihrer gewünschten Größe zusammenschließen.
  • Die Größe der verwendeten LED-Matrix muss im ESP8266-Code festgelegt werden.

Die LED-Matrix-Pinbelegung

LED-Matrix-Pinbelegung

Eine LED-Matrix besteht aus einem oder mehreren Blöcken. Jeder Block hat zwei Gruppen von Pins:

  • Gruppe der Eingangspins:
    • VCC: mit 5-V-Stromversorgung verbunden.
    • GND: mit Masse verbunden.
    • DIN: Datenpin, verbunden mit jedem digitalen Pin des ESP8266.
    • CS: Chip-Select, verbunden mit jedem digitalen Pin des ESP8266.
    • CLK: Clock-Pin, verbunden mit jedem digitalen Pin des ESP8266.
  • Gruppe der Ausgangspins:
    • VCC: verbindet sich mit dem VCC des nächsten Blocks.
    • GND: verbindet sich mit GND des nächsten Blocks.
    • DOUT: Datenausgang, verbindet sich mit dem DIN-Pin des nächsten Blocks.
    • CS: verbindet sich mit dem CS des nächsten Blocks.
    • CLK: verbindet sich mit dem CLK des nächsten Blocks.

Verdrahtungsdiagramm

Wenn die LED-Matrix aus einem einzigen Block besteht:

  • Verbinde die Eingangspins mit dem ESP8266
  • Lass die Ausgangspins unverbunden

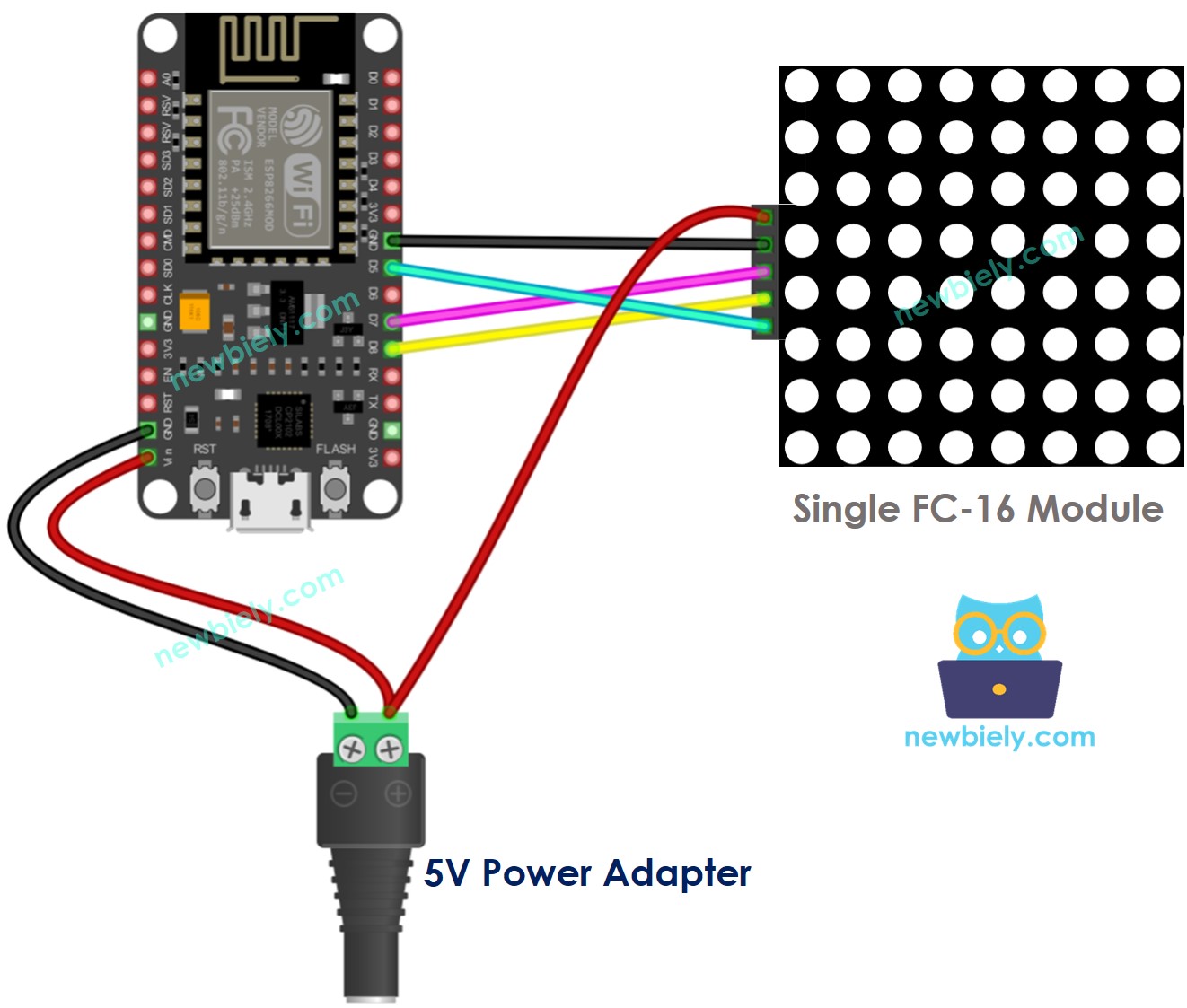

ESP8266 NodeMCU 8×8 LED-Matrix FC-16 Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

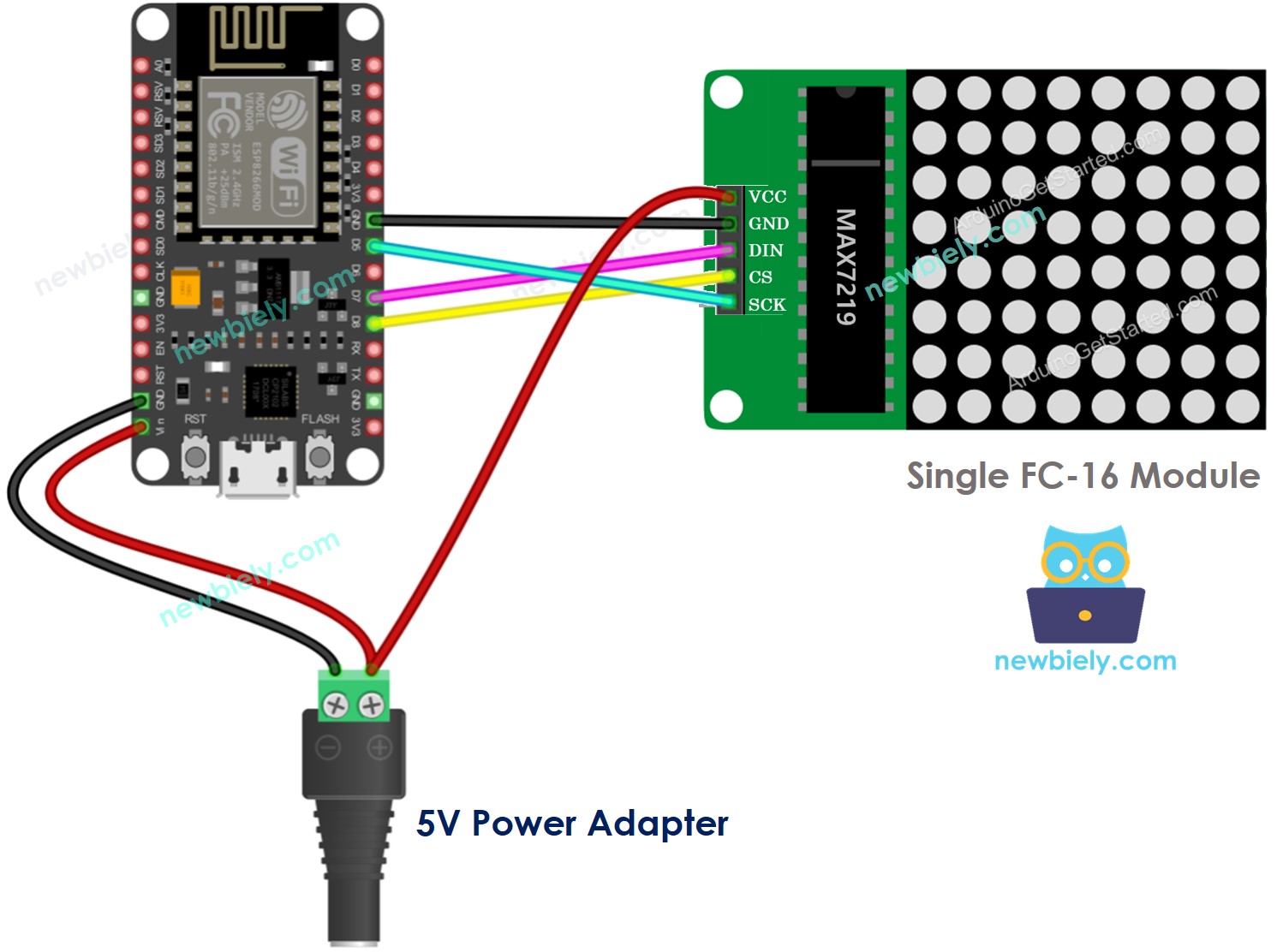

ESP8266 NodeMCU 8x8 LED-Matrix generisches Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn die LED-Matrix aus mehreren Blöcken besteht:

  • Verbinde die Gruppe der Eingangspins mit dem ESP8266
  • Lasse die Gruppe der Ausgangspins unverbunden
Verdrahtungsdiagramm für ESP8266 NodeMCU LED-Matrixanzeige

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

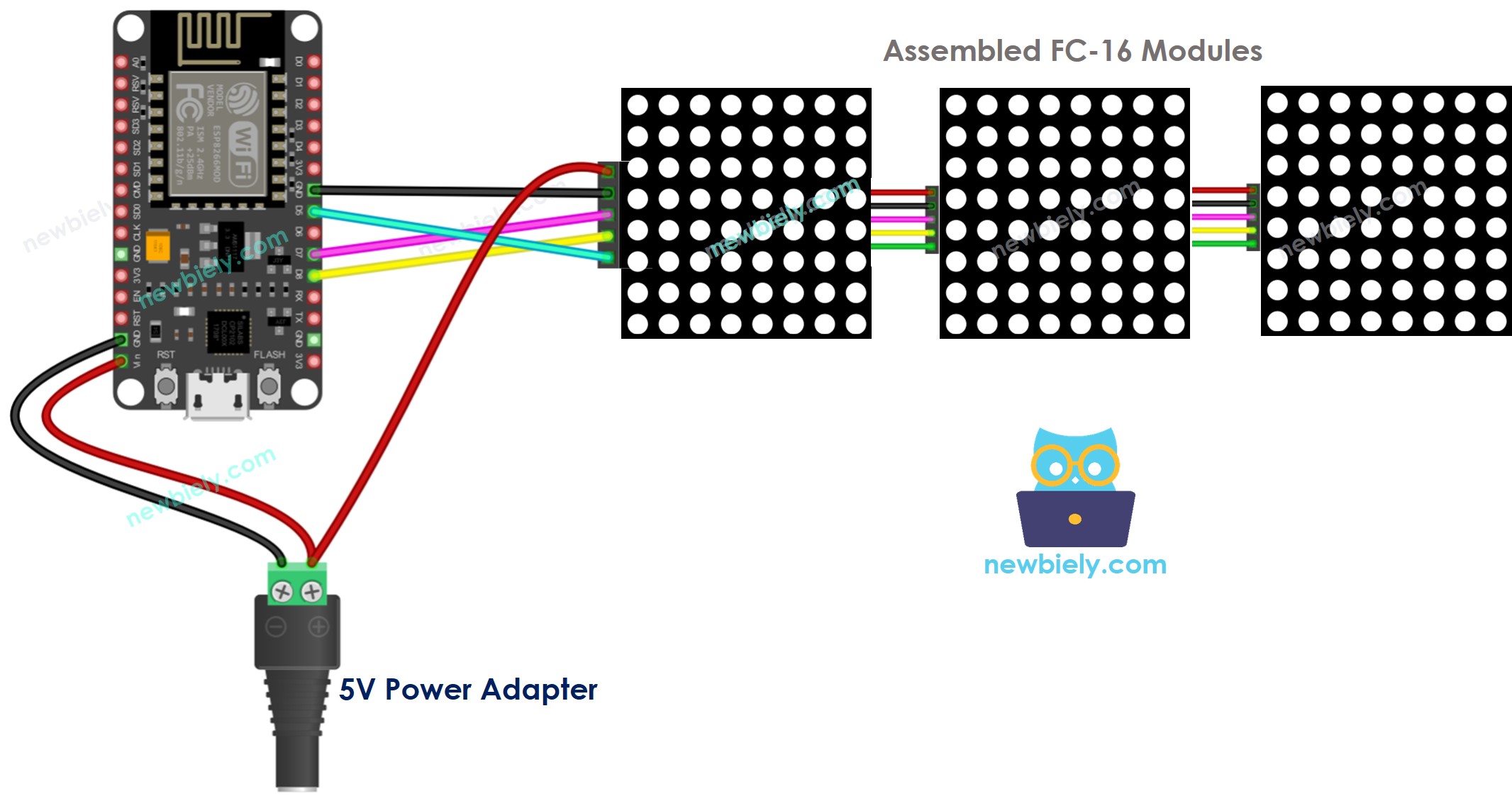

Wenn Sie die LED-Matrix aus mehreren Blöcken herstellen:

  • Verbinde die Gruppen der Eingangspins des ersten Blocks mit dem ESP8266.
  • Verbinde die Gruppen der Ausgangspins jedes Blocks mit den Gruppen der Eingangspins des nachfolgenden Blocks.
  • Lass die Gruppe der Ausgangspins des letzten Blocks unverbunden.
ESP8266 NodeMCU 32×8 LED-Matrix-Verkabelung FC-16-Diagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Aufgrund der hohen Stromaufnahme des Displays (bis zu 1 A bei maximaler Helligkeit):

  • Vermeiden Sie es, es über den 5V-Pin des ESP8266 mit Strom zu versorgen.
  • Verwenden Sie stattdessen eine externe 5V-Stromversorgung. ESP8266 und LED-Matrix können beide von einem einzigen 5V-Netzteil betrieben werden.

Da der ESP8266 über SPI-Pins mit der LED-Matrix verbunden ist:

  • Pin D5 (SCK) und D7 (MOSI) am ESP8266 müssen verwendet werden. Falls ein anderes ESP8266-Board verwendet wird, konsultieren Sie die offizielle Dokumentation, um die entsprechenden SPI-Pins zu finden.
  • Pin D8 (CS) kann auf jeden Pin des ESP8266-Boards eingestellt werden.

Wie man eine LED-Matrix programmiert

Es ist keine einfache Aufgabe, die LED-Matrix zu steuern. Glücklicherweise gibt es Bibliotheken, die es viel einfacher machen. Hier ist eine Schritt-für-Schritt-Anleitung, wie man ESP8266-Code schreibt, um die LED-Matrix zu steuern:

  • Bibliotheken einbinden:
#include <MD_Parola.h> #include <MD_MAX72xx.h>
  • Geben Sie den Typ der zu verwendenden Hardware an: GENERIC_HW oder FC16_HW.
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
  • Geben Sie die Anzahl der verwendeten LED-Blöcke an. Zum Beispiel enthält eine 4-in-1-LED-Matrix 4 Blöcke.
#define MAX_DEVICES 4
  • Geben Sie den Pin an, der mit dem CS-Pin der LED-Matrix verbunden ist. Zum Beispiel Pin D3.
#define CS_PIN D8
  • Generiere ein MD_Parola-Objekt, das mit dem LED-Matrix-Display verwendet wird.
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
  • Code befindet sich in der setup()-Funktion:
void setup() { ledMatrix.begin(); // Objekt initialisieren ledMatrix.setIntensity(0); // Helligkeit der LED-Matrixanzeige einstellen (von 0 bis 15) ledMatrix.displayClear(); // LED-Matrixanzeige löschen }
  • Text, numerische Werte und animierte Effekte anzeigen: siehe den folgenden Abschnitt.

ESP8266 - LED-Matrix-Code

Dieser Code eignet sich für ein 32×8 FC-16 LED-Matrix-Display, das aus vier Blöcken besteht. Er lässt sich leicht an andere Größen anpassen, wie z. B. 8×8, 16×8 und 64×8.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks #define CS_PIN D8 // create an instance of the MD_Parola class MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { ledMatrix.begin(); // initialize the LED Matrix ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15) ledMatrix.displayClear(); // clear LED matrix display } void loop() { ledMatrix.setTextAlignment(PA_LEFT); ledMatrix.print("Left"); // display text delay(2000); ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.print("Center"); // display text delay(2000); ledMatrix.setTextAlignment(PA_RIGHT); ledMatrix.print("Right"); // display text delay(2000); ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.setInvert(true); ledMatrix.print("Invert"); // display text inverted delay(2000); ledMatrix.setInvert(false); ledMatrix.print(1234); // display number delay(2000); }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

  • Schau dir das Tutorial zur Einrichtung der Umgebung für ESP8266 in der Arduino-IDE an, falls du ESP8266 zum ersten Mal verwendest.
  • Verbinde die Bauteile gemäß dem Diagramm.
  • Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
  • Öffne die Arduino-IDE auf deinem Computer.
  • Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den jeweiligen COM-Port.
  • Schließe den ESP8266 an die LED-Matrix an, wie im Verdrahtungsdiagramm gezeigt.
  • Verbinde den ESP8266 mit einem PC über ein USB-Kabel.
  • Klicke auf das Libraries-Symbol in der linken Leiste der Arduino-IDE.
  • Suche nach “MD_Parola”, finde dann die MD_Parola-Bibliothek.
  • Drücke den Install-Knopf.
ESP8266 NodeMCU MD_Parola-Bibliothek
  • Sie werden gebeten, die “MD_MAX72XX” Bibliothek zu installieren
  • Klicken Sie auf die Schaltfläche Alle installieren, um die Abhängigkeit zu installieren.
ESP8266 NodeMCU MD_MAX72XX Bibliothek
  • Die Nachricht
  • Kopiere den Code und öffne ihn mit der Arduino IDE.
  • Klicke auf die Schaltfläche Hochladen in der Arduino IDE, um den Code zu kompilieren und auf den ESP8266 hochzuladen.
  • Schau dir die LED-Matrix an, die die Nachricht anzeigt.

ESP8266 LED-Matrix-Code – Scrollender Text

Wenn eine Nachricht zu lang ist, um auf einer LED-Matrix angezeigt zu werden, kann der Scrolltext-Effekt verwendet werden. Dadurch kann die gesamte Nachricht gesehen werden.

Dieser ESP8266-Code veranschaulicht, wie man eine Nachricht über ein LED-Matrix-Display scrollt.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks #define CS_PIN D8 // create an instance of the MD_Parola class MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { ledMatrix.begin(); // initialize the object ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15) ledMatrix.displayClear(); // clear led matrix display ledMatrix.displayScroll("ESP8266", PA_CENTER, PA_SCROLL_LEFT, 100); } void loop() { if (ledMatrix.displayAnimate()) { ledMatrix.displayReset(); } }

Wenn Sie nach weiteren Texteffekten suchen, schauen Sie sich die MD_Parola-Bibliotheksreferenz an.
