ESP8266 - Wasser-/Flüssigkeitsventil

Dieses Tutorial erläutert Ihnen, wie man einen ESP8266 und ein Solenoidventil verwendet, um den Durchfluss von Flüssigkeiten wie Wasser, Bier und Öl zu steuern. Dasselbe Verfahren kann auch zur Steuerung des Gasflusses verwendet werden.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Liquid Solenoid Valve
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wasser-/Flüssigkeitsventil

Pinbelegung des Wasser-/Flüssigkeitsventils

ESP8266 NodeMCU Wasser-/Flüssigkeitsventil Pinbelegung

Ein Magnetventil hat typischerweise zwei Anschlüsse:

Der positive (+) Pin (rot) sollte an eine 12-V-Gleichspannungsversorgung angeschlossen werden
Der negative (-) Pin (schwarz oder eine andere Farbe) sollte an den GND eines DC-Netzteils angeschlossen werden

Wie ein Wasser-/Flüssigkeitsventil funktioniert

In der Regel befindet sich das Ventil in einer geschlossenen Stellung. Wird an die beiden Anschlüsse 12 V DC angelegt, öffnet sich das Ventil und Wasser bzw. Flüssigkeit kann hindurchfließen.

※ Notiz:

Für bestimmte Ventiltypen erfordert eine interne Dichtungsanordnung einen Mindestdruck, um das Ventil zu öffnen, sobald 12 V Gleichstrom angelegt wird. Dieser Druck kann durch den Flüssigkeitsfluss erzeugt werden.
Darüber hinaus kann bei manchen Ventilen die Flüssigkeit nur in eine Richtung fließen.

Wie man ein Wasser-/Flüssigkeits-Solenoidventil mit ESP8266 steuert

Wenn das Ventil mit 12 V versorgt wird, öffnet es sich. Um das Ventil zu steuern, muss zwischen dem ESP8266 und dem Ventil ein Relais verwendet werden. Der ESP8266 kann das Magnetventil dann über das Relais steuern.

Wenn Sie mit Relais nicht vertraut sind (Pinbelegung, wie sie funktionieren, wie man sie programmiert usw.), können Sie im ESP8266 - Relais-Tutorial mehr darüber erfahren.

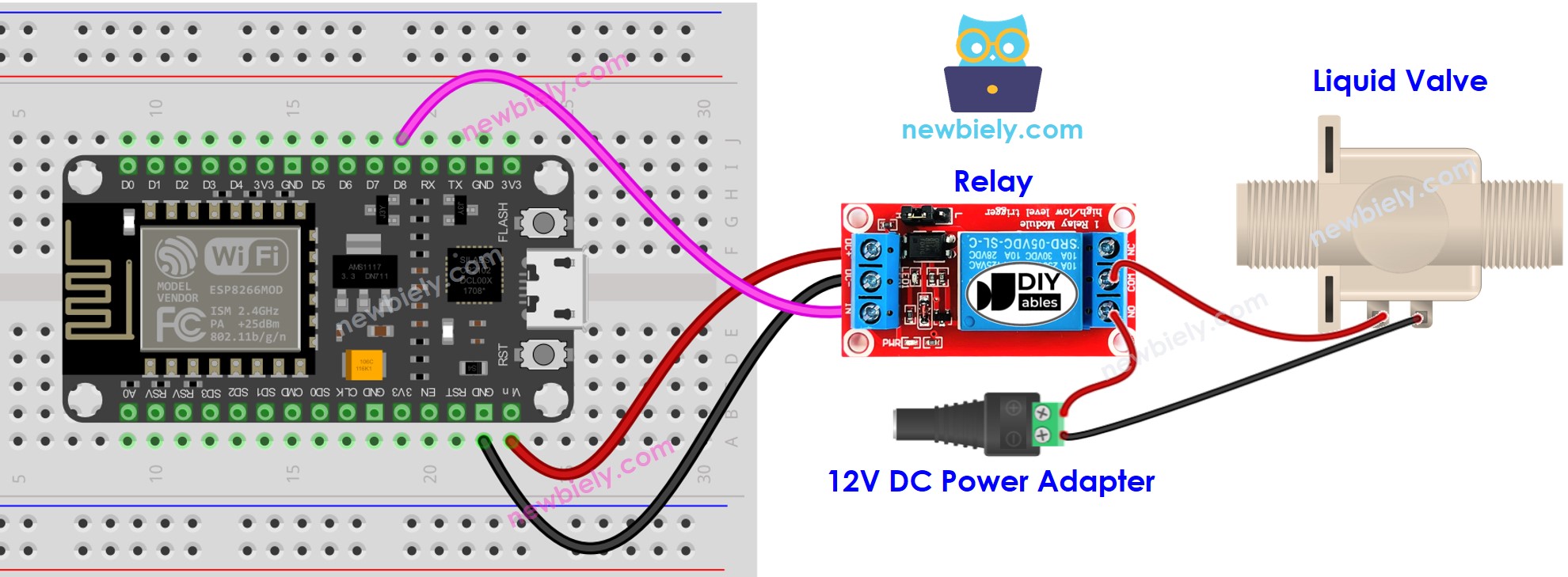

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code zur Steuerung eines Flüssigkeitsventils

Der untenstehende Code schaltet das Wasserventil für fünf Sekunden ein und danach für fünf Sekunden aus.

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-water-liquid-valve */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls dies dein erster Einsatz von ESP8266 ist.
Verbinde die Komponenten gemäß der Abbildung.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. (NodeMCU 1.0 (ESP-12E Module)), und den entsprechenden COM-Port.
Sensorenausgabe im seriellen Monitor.
Verbinde dein ESP8266-Board mit deinem Computer über ein USB-Kabel.
Starte die Arduino IDE, wähle das richtige Board und den richtigen Port.
Kopiere den obigen Code und öffne ihn in der Arduino IDE.
Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den ESP8266 zu senden.
Überprüfe die Ausgabe des Durchfluss-Sensors im seriellen Monitor.

Code-Erklärung

Schau dir die Zeilen-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
