ESP8266 - Berührungssensor - LED

Dieses Tutorial zeigt Ihnen, wie man den ESP8266 und einen Berührungssensor verwendet, um die LED zu steuern. Wir werden zwei verschiedene Anwendungen kennenlernen:

Anwendung 1 - Der Zustand der LED ist mit dem Zustand des Berührungssensors synchronisiert. Im Detail:

Der ESP8266 schaltet die LED ein, wenn der Berührungssensor berührt wird.
Der ESP8266 schaltet die LED aus, wenn der Berührungssensor nicht berührt wird.

Anwendung 2 – Der LED-Status wird bei jeder Berührung des Berührungssensors umgeschaltet. Genauer gesagt:

Wenn der ESP8266 erkennt, dass der Berührungssensor berührt wurde (vom HIGH- in den LOW-Zustand wechselnd), schaltet die LED ein, wenn sie derzeit ausgeschaltet ist, oder schaltet sie aus, wenn sie derzeit eingeschaltet ist.
Das Loslassen des Berührungssensors hat keinen Einfluss auf den LED-Zustand.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Berührungssensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Berührungssensor

Wenn Sie mit LED- und Berührungssensoren (einschließlich Pinbelegung, Betrieb und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

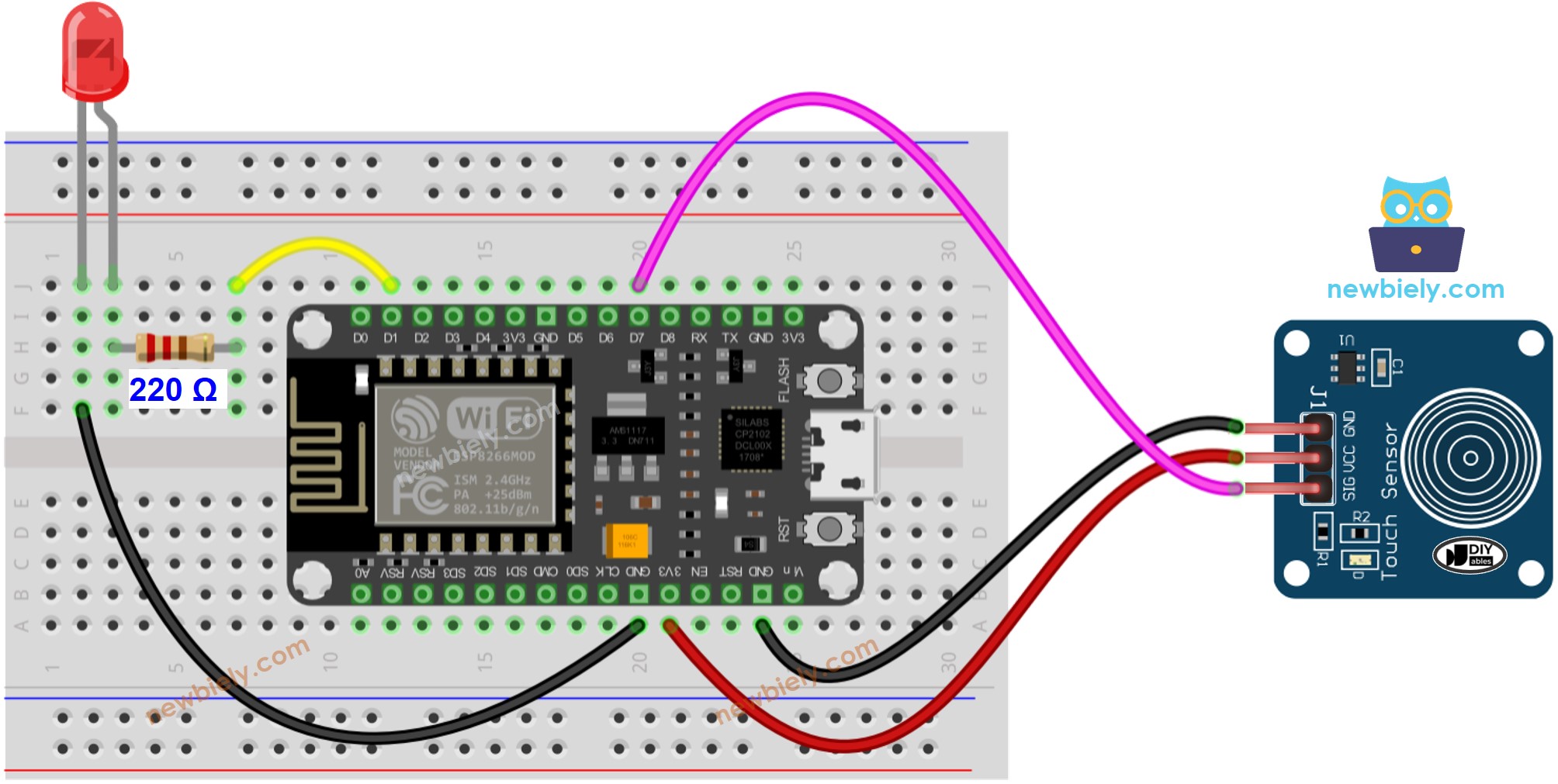

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

Anwendung 1 - Der LED-Zustand ist mit dem Zustand des Berührungssensors synchron.

ESP8266-Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-touch-sensor-led */ #define TOUCH_SENSOR_PIN D7 // The ESP8266 pin D7 connected to touch sensor's pin #define LED_PIN D1 // The ESP8266 pin D1 connected to LED's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched");; digitalWrite(LED_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(LED_PIN, LOW); // turn off } }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schauen Sie sich das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino-IDE an, falls dies Ihr erster Einsatz des ESP8266 ist.
Verbinden Sie die Bauteile gemäß dem Diagramm.
Schließen Sie das ESP8266-Board mit einem USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E-Modul), und den jeweiligen COM-Port aus.
Schließen Sie ein ESP8266-Board mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino-IDE und wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino-IDE.
Klicken Sie auf die Upload-Schaltfläche in der Arduino-IDE, um den Code zu kompilieren und auf den ESP8266 hochzuladen.

Berühre den Berührungssensor und halte ihn ein paar Sekunden lang gedrückt.
Überprüfe die Veränderung des Zustands der LED.

Sie werden sehen, dass der Zustand der LED mit dem Zustand des Berührungssensors synchron ist.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Anwendung 2 – Berührungssensor schaltet LED um

ESP8266-Code – Berührungssensor schaltet LED um

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-touch-sensor-led */ #define TOUCH_SENSOR_PIN D7 // The ESP8266 pin D7 connected to touch sensor's pin #define LED_PIN D1 // The ESP8266 pin D1 connected to LED's pin int led_state = LOW; // The current state of LED int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of LED led_state = !led_state; // control LED according to the toggled state digitalWrite(LED_PIN, led_state); } }

Code-Erklärung

Sie finden die Erklärung in den Kommentarzeilen des oben gezeigten ESP8266-Codes.

Im Code ist der Ausdruck led_state = !led_state gleich dem folgenden Code:

if(led_state == LOW) led_state = HIGH; else led_state = LOW;

Schnelle Schritte

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Laden Sie den Code auf den ESP8266 hoch.
Berühren Sie den Berührungssensor und lösen Sie ihn mehrmals.
Überprüfen Sie die Änderung des Zustands der LED.

Sie werden sehen, dass der LED-Status jedes Mal umgeschaltet wird, wenn der Berührungssensor berührt wird.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
