ESP8266 - Lichtsensor-Relais

Dieses Tutorial erklärt Ihnen, wie Sie den ESP8266 und einen Lichtsensor verwenden, um ein Relais auszulösen. Im Detail:

ESP8266 aktiviert das Relais, wenn der analoge Wert des Lichtsensors unterhalb eines Schwellenwertes liegt.
ESP8266 deaktiviert das Relais, wenn der analoge Wert des Lichtsensors oberhalb eines Schwellenwertes liegt.

Durch das Anschließen eines Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktor können wir einen ESP8266 und einen Lichtsensor verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktor zu steuern.

Der Lichtsensor wird auch als Photoresistor, lichtabhängiger Widerstand, Fotowiderstand oder Photocell bezeichnet. Der ESP8266 verwendet einen Lichtsensor, um die Umgebungshelligkeit zu messen. Wenn das Licht niedrig ist, aktiviert der ESP8266 das Relais, und wenn es hoch ist, schaltet das Relais aus.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Lichtsensor
1	×	10 kΩ Resistor
1	×	Relais
1	×	Warning Light Bright Waterproof
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Der LDR-Lichtsensor ist sehr günstig, aber er benötigt einen Widerstand für die Verdrahtung, was die Einrichtung komplizierter machen kann. Um die Verdrahtung zu vereinfachen, können Sie alternativ ein LDR-Lichtsensor-Modul verwenden.

Über Relais und Lichtsensoren

Wenn Sie mit Relais und Lichtsensoren nicht vertraut sind (einschließlich Pinbelegung, Funktionsweise, Programmierung ...), können Ihnen die folgenden Tutorials helfen:

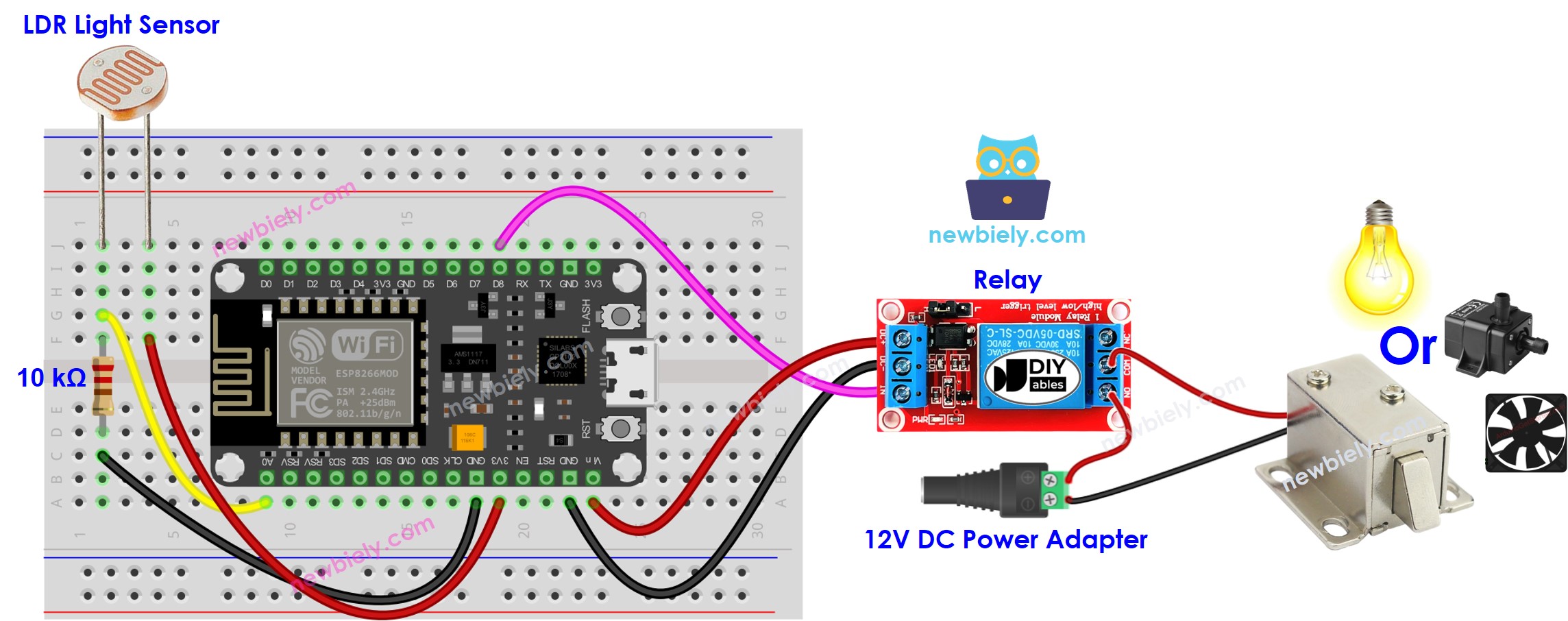

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266 Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-light-sensor-relay */ #define LIGHT_SENSOR_PIN A0 // The ESP8266 pin connected to light sensor #define RELAY_PIN D8 // The ESP8266 pin connected to Relay #define ANALOG_THRESHOLD 500 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(LIGHT_SENSOR_PIN); // read the value on analog pin if (analog_value < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls du ESP8266 zum ersten Mal verwendest.
Verdrahte die Komponenten wie im Diagramm gezeigt.
Verbinde das ESP8266-Board mit deinem Computer über ein USB-Kabel.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Modul), und seinen jeweiligen COM-Port.
Verbinde einen ESP8266 über ein USB-Kabel mit deinem Computer.
Starte die Arduino IDE, wähle das richtige Board und den passenden Port.
Kopiere den obigen Code und öffne ihn mit der Arduino IDE.
Klicke auf die Schaltfläche Upload in der Arduino IDE, um den Code zu kompilieren und auf den ESP8266 hochzuladen.

Sende die Lichtquelle in Richtung des Sensors aus
Überprüfe den Zustand des Relais

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
