ESP8266 - Variable auf SD-Karte schreiben
Dieses Tutorial bietet eine umfassende Anleitung zum Schreiben verschiedener Arten von Variablen auf einer microSD-Karte mit dem ESP8266. Zu den behandelten Themen gehören:
- Schreiben einer String-Variable auf eine MicroSD-Karte mit ESP8266
- Schreiben einer Integer-Variable auf eine MicroSD-Karte mit ESP8266
- Schreiben einer Float-Variable auf eine MicroSD-Karte mit ESP8266
- Schreiben einer Char-Array-Variable auf eine MicroSD-Karte mit ESP8266
- Schreiben einer Byte-Array-Variable auf eine MicroSD-Karte mit ESP8266
- Schreiben einer Variable als Schlüssel-Wert-Paar auf eine MicroSD-Karte mit ESP8266
Um Schlüssel-Wert-Paare von der Micro-SD-Karte zu extrahieren und sie in int, float oder String umzuwandeln, beachten Sie bitte das folgende Tutorial: ESP8266 - Read Config from SD Card.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das Micro-SD-Kartenmodul
Wenn Sie mit dem Micro-SD-Kartenmodul, einschließlich seiner Pinbelegung, Funktionsweise und Programmierung, nicht vertraut sind, kann Ihnen das Tutorial ESP8266 - Micro-SD-Karte die notwendigen Informationen liefern.

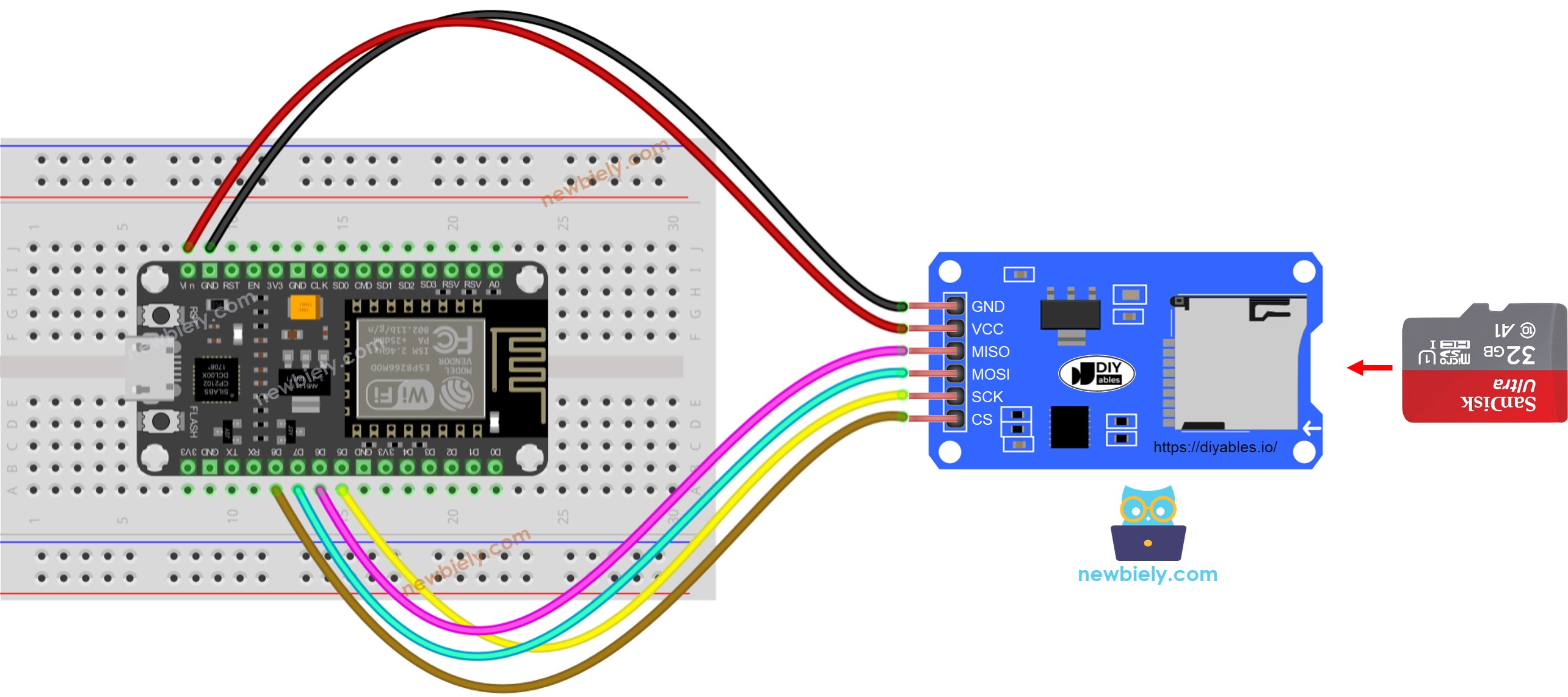

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.
※ Notiz:
Wenn Sie ein Ethernet-Shield oder ein anderes Shield besitzen, das einen Micro-SD-Kartenhalter hat, benötigen Sie kein Micro-SD-Kartenmodul. Stecken Sie einfach die Micro-SD-Karte in den Micro-SD-Kartenhalter am Shield ein.
ESP8266 - Wie man eine Variable in eine Datei auf einer Micro-SD-Karte schreibt
Der folgende Code:
- Speichert einen Ganzzahlwert auf die Micro-SD-Karte
- Speichert einen Fließkomma-Wert auf die Micro-SD-Karte
- Speichert eine Zeichenfolge auf die Micro-SD-Karte
- Speichert ein Zeichenarray auf die Micro-SD-Karte
- Speichert ein Byte-Array auf die Micro-SD-Karte
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D8
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "newbiely.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("esp8266.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("esp8266.txt", FILE_WRITE);
if (myFile) {
myFile.println(myInt); // write int variable to SD card in line
myFile.println(myFloat); // write float variable to SD card in line
myFile.println(myString); // write String variable to SD card in line
myFile.println(myCharArray); // write char array to SD card in line
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
// open file for reading
myFile = SD.open("esp8266.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
}
void loop() {
}
Schnelle Schritte
Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:
- Schau dir das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino-IDE an, falls dies dein erster Einsatz mit dem ESP8266 ist.
- Verdrahte die Bauteile wie im Diagramm gezeigt.
- Schließe das ESP8266-Board über ein USB-Kabel an deinen Computer an.
- Öffne die Arduino-IDE auf deinem Computer.
- Wähle das richtige ESP8266-Board, z. B. NodeMCU 1.0 (ESP-12E Modul), und seinen jeweiligen COM-Port.
- Stelle sicher, dass die Micro-SD-Karte entweder FAT16 oder FAT32 formatiert ist (du kannst online nach Anleitungen suchen, wie man das macht).
- Dann öffne den Code in der Arduino-IDE.
- Sobald der Code geöffnet ist, drücke in der Arduino-IDE die Hochladen-Schaltfläche, um den Code zu kompilieren und auf den ESP8266 hochzuladen.
- Schließlich sieh dir die Ergebnisse im Serial Monitor an.
COM6
SD CARD INITIALIZED.
--------------------
-52
-12.70
HELLO
newbiely.com
12345
1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Entfernen Sie die Micro-SD-Karte vom Micro-SD-Kartenmodul.
- Stecken Sie die Micro-SD-Karte in einen USB-SD-Kartenleser.
- Schließen Sie den USB-SD-Kartenleser an den PC an.

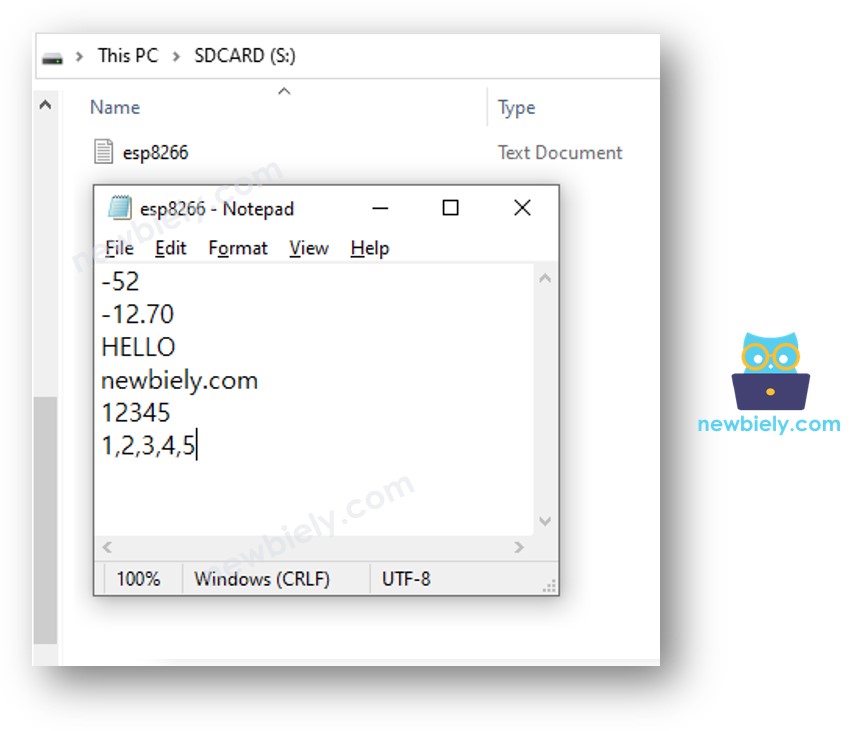

- Öffnen Sie die esp8266.txt-Datei auf Ihrem Computer. Die Datei sieht wie folgt aus.
ESP8266 - Wie man ein Schlüssel-Wert-Paar in eine Datei auf einer microSD-Karte schreibt
/*
* Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt
* Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp8266/esp8266-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D8
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "newbiely.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("esp8266.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("esp8266.txt", FILE_WRITE);
if (myFile) {
myFile.print("myInt="); // write key to SD card
myFile.println(myInt); // write int variable to SD card in line
myFile.print("myFloat="); // write key to SD card
myFile.println(myFloat); // write float variable to SD card in line
myFile.print("myString="); // write key to SD card
myFile.println(myString); // write String variable to SD card in line
myFile.print("myCharArray="); // write key to SD card
myFile.println(myCharArray); // write char array to SD card in line
myFile.print("myByteArray="); // write key to SD card
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
myFile.print("myByteArray2="); // write key to SD card
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
// open file for reading
myFile = SD.open("esp8266.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
}
void loop() {
}
Schnelle Schritte
- Schließen Sie die Komponenten wie im Diagramm gezeigt an.
- Schließen Sie das ESP8266-Board mit einem USB-Kabel an Ihren Computer an.
- Öffnen Sie die Arduino-IDE auf Ihrem Computer.
- Wählen Sie das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E-Modul), und seinen entsprechenden COM-Port.
- Kopieren Sie den Code und öffnen Sie ihn in der Arduino-IDE.
- Klicken Sie auf die Hochladen-Schaltfläche, um ihn an den ESP8266 zu senden.
- Schauen Sie sich das Ergebnis im seriellen Monitor an.
COM6
SD CARD INITIALIZED.
--------------------
myInt=-52
myFloat=-12.70
myString=HELLO
myCharArray=newbiely.com
myByteArray=12345
myByteArray2=1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Entfernen Sie die Micro-SD-Karte aus dem Micro-SD-Kartenmodul.
- Stecken Sie die Micro-SD-Karte in einen USB-SD-Kartenleser.
- Schließen Sie den USB-SD-Kartenleser an den Computer an.

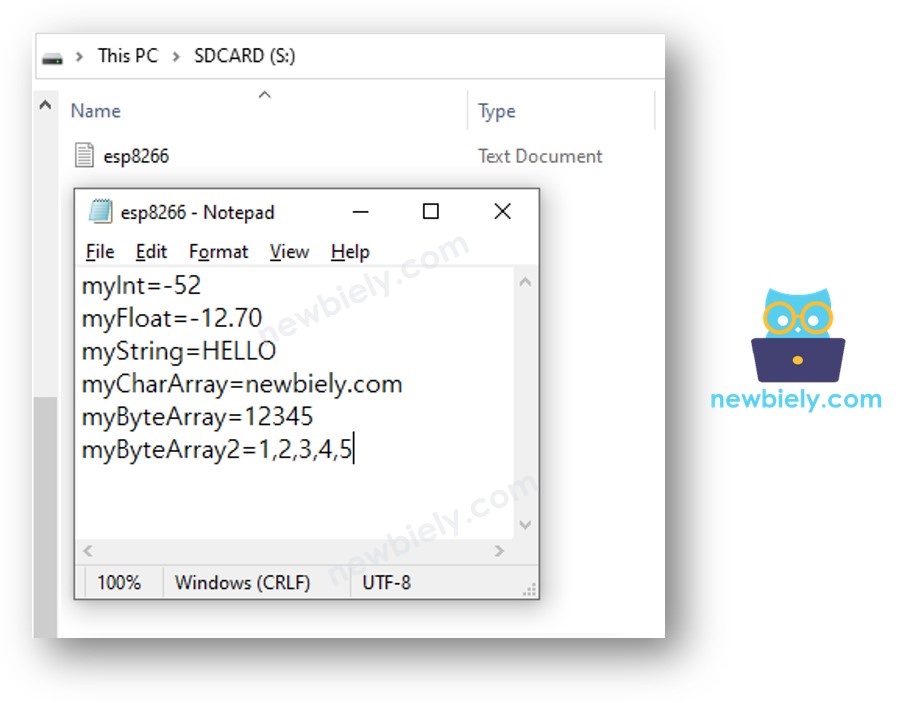

- Öffnen Sie die esp8266.txt-Datei auf Ihrem PC; sie wird wie folgt angezeigt.
