ESP8266 - Tastenfeld - Piepton

Dieses Tutorial zeigt Ihnen, wie Sie den ESP8266 verwenden, um einen Piepton zu erzeugen, wenn eine Taste am Keypad gedrückt wird. Konkret steuert der ESP8266 den Piezo-Buzzer und gibt bei jedem Tastendruck einen kurzen Ton von sich.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Tastenfeld
1	×	3-24V Aktiver Piezo-Summer
1	×	Aktiver Piezo-Summer-Modul
1	×	Passiver Piezo-Summer-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastenfeld und Piezo-Buzzer

Wenn Sie mit einem Tastaturfeld und einem Piezo-Summer (einschließlich Pinbelegungen, Betrieb und Programmierung) nicht vertraut sind, können Ihnen die folgenden Tutorials helfen:

Die ezBuzzer-Bibliothek wurde erstellt, damit Buzzer piepen oder Melodien abspielen können, ohne in anderen Code einzugreifen.

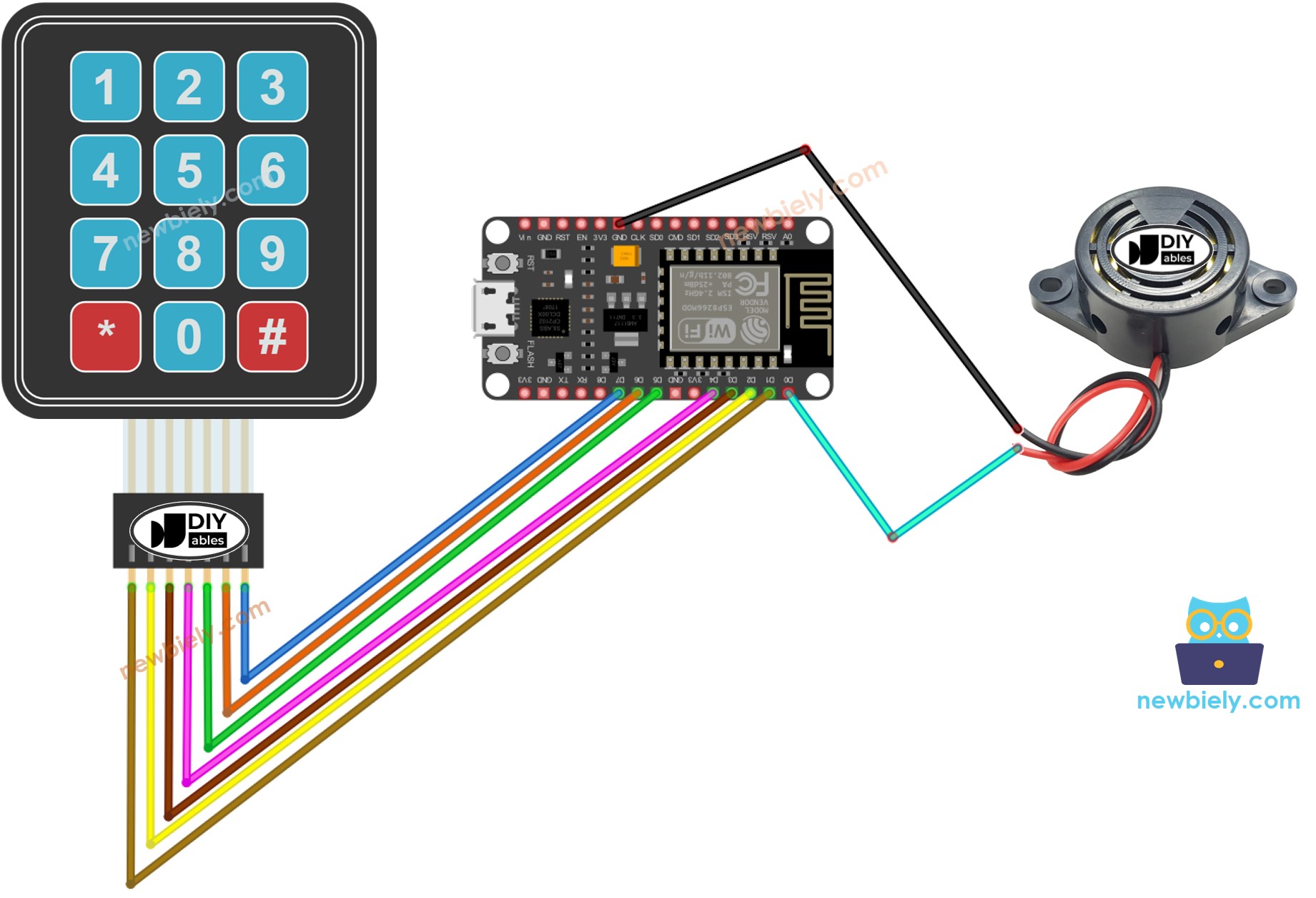

Verdrahtungsdiagramm

ESP8266 NodeMCU-Keypad Piezo-Buzzer-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> #define BUZZER_PIN D0 // The ESP8266 pin connected to the buzzer's pin #define ROW_NUM 4 // 4 rows #define COLUMN_NUM 3 // 3 columns char key_layout[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {D1, D2, D3, D4}; // The ESP8266 pins connect to the row pins byte pin_column[COLUMN_NUM] = {D5, D6, D7}; // The ESP8266 pins connect to the column pins Keypad keypad = Keypad(makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schauen Sie sich das Tutorial zur Einrichtung der ESP8266-Umgebung in der Arduino IDE an, falls Sie ESP8266 zum ersten Mal verwenden.
Schließen Sie die Bauteile wie im Diagramm gezeigt an.
Verbinden Sie das ESP8266-Board über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das richtige ESP8266-Board aus, z. B. (NodeMCU 1.0 (ESP-12E Module)), und den entsprechenden COM-Port.
Verbinden Sie das ESP8266-Board mit Ihrem Computer über ein USB-Kabel.
Öffnen Sie die Arduino IDE und wählen Sie das richtige Board und den richtigen Port aus.
Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie nach “keypad” und finden Sie die von Mark Stanley und Alexander Brevig erstellte Keypad-Bibliothek.
Drücken Sie dann die Installieren-Schaltfläche, um die Installation der Keypad-Bibliothek abzuschließen.

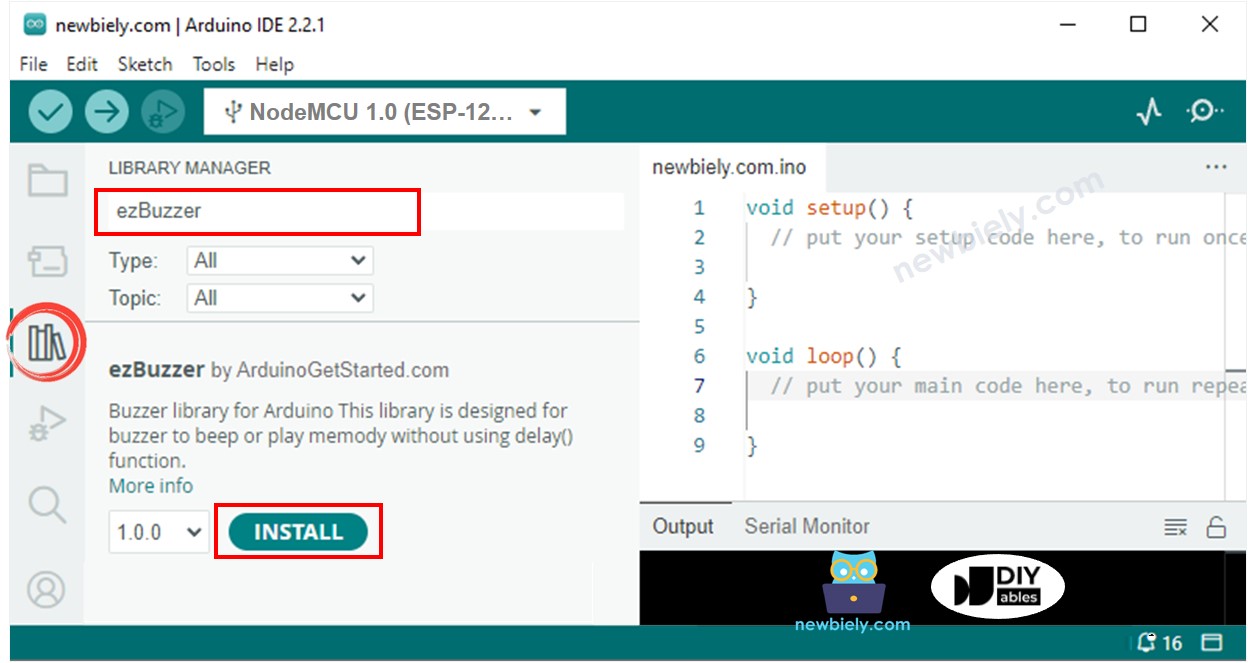

Suche nach “ezBuzzer”, dann finde anschließend die Buzzer-Bibliothek von ArduinoGetStarted.
Drücke den Installieren-Button, um die ezBuzzer-Bibliothek zu installieren.

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code zu kompilieren und auf ESP8266 hochzuladen.

Drücken Sie bestimmte Tasten am Tastenfeld.
Lauschen Sie auf einen Piepton und überprüfen Sie dann den seriellen Monitor, um das Ergebnis anzuzeigen.

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!
