ESP8266 - Bewässerung

Dieses Tutorial erklärt dir, wie du den ESP8266, einen Bodenfeuchtesensor, ein Relais und eine Pumpe verwendest, um ein automatisches Bewässerungssystem für den Garten zu bauen. Genauer gesagt:

Der ESP8266 wird verwendet, um das Relais zu steuern, damit die Pumpe eingeschaltet wird, wenn der Boden trocken ist.
Wenn der Boden nass ist, wird der ESP8266 verwendet, um das Relais zu steuern, damit die Pumpe ausgeschaltet wird.

Erforderliche Hardware

1	×	ESP8266 NodeMCU
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Kapazitiver Bodenfeuchtigkeitssensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP8266
1	×	(Empfohlen) Stromverteiler für ESP8266 Typ-C

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele kapazitive Bodenfeuchtigkeitssensoren auf dem Markt sind von geringer Qualität, unabhängig von der Version. Wir empfehlen dringend den Kauf des Sensors mit TLC555I-Chip von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Bodenfeuchtigkeitssensor und Pumpe

Wenn Sie mit Pumpe und Bodenfeuchtigkeitssensor (einschließlich Pinbelegung, Funktionsweise, Programmierung usw.) nicht vertraut sind, werden die folgenden Tutorials hilfreich sein:

ESP8266 - Soil Moisture Sensor tutorial
ESP8266 - Controls Pump tutorial

Verdrahtungsdiagramm

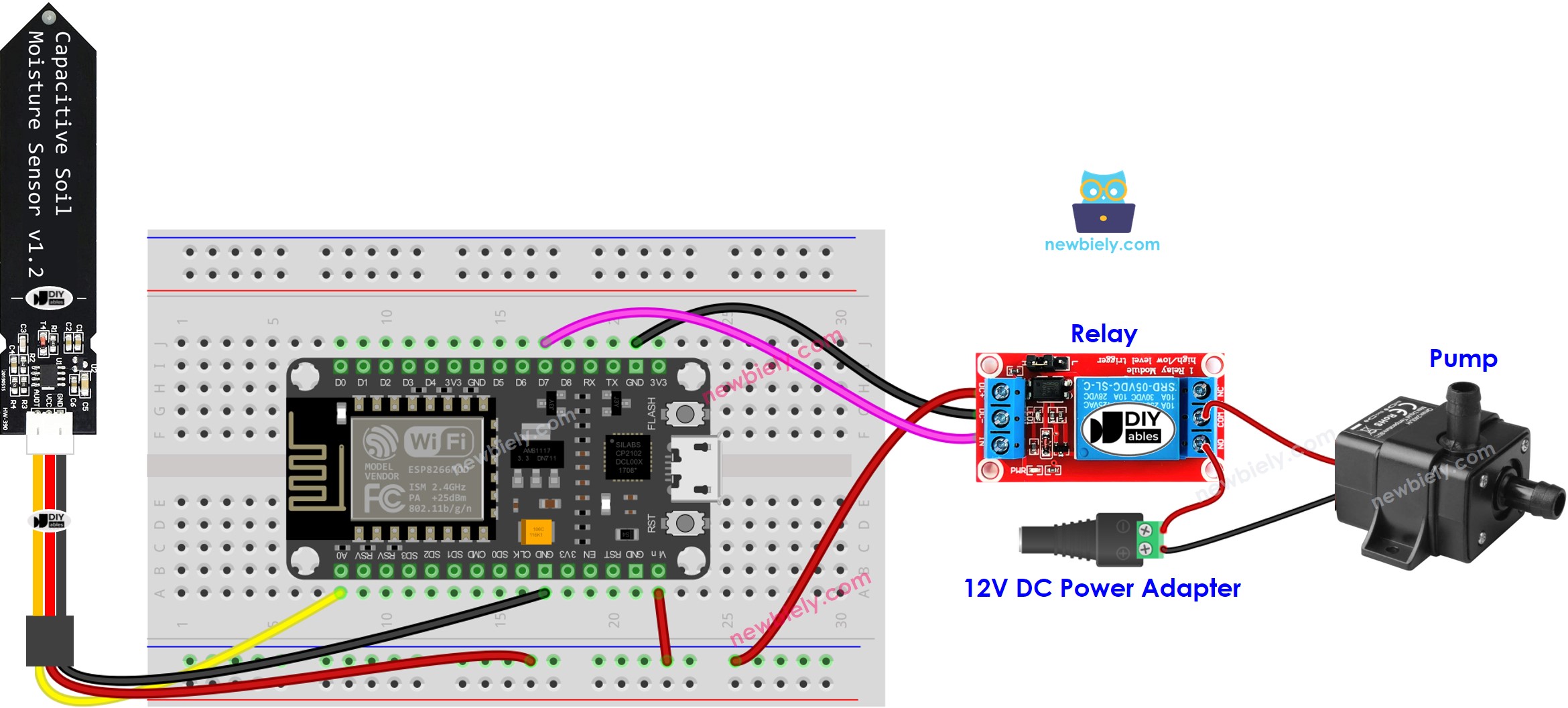

ESP8266 NodeMCU Bodenfeuchtesensor Pumpenschaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Weitere Informationen finden Sie unter ESP8266-Pinbelegung und wie man ESP8266 und andere Komponenten mit Strom versorgt.

ESP8266-Code

/* * Dieser ESP8266 NodeMCU Code wurde von newbiely.de entwickelt * Dieser ESP8266 NodeMCU Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp8266/esp8266-irrigation */ #define RELAY_PIN D7 // The ESP8266 pin D7 that connects to relay #define MOISTURE_PIN A0 // The ESP8266 pin ADC0 that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(200); }

Schnelle Schritte

Um mit dem ESP8266 in der Arduino-IDE zu beginnen, befolgen Sie diese Schritte:

Schau dir das Tutorial Wie man die Umgebung für ESP8266 in der Arduino IDE einrichtet an, wenn dies dein erstes Mal mit ESP8266 ist.
Verdrahte die Komponenten gemäß dem Diagramm.
Schließe das ESP8266-Board mit einem USB-Kabel an deinen Computer an.
Öffne die Arduino IDE auf deinem Computer.
Wähle das richtige ESP8266-Board aus, z. B. NodeMCU 1.0 (ESP-12E Module), und den entsprechenden COM-Port des ESP8266-Boards.
Führe eine Kalibrierung durch, um die Nass-Trocken-Schwelle (THRESHOLD) zu identifizieren, wie in ESP8266 - Kalibriert Bodenfeuchtesensor beschrieben.
Füge den kalibrierten THRESHOLD-Wert in den Code ein.
Öffne den Seriellen Monitor in der Arduino IDE.
Lade den Code auf den ESP8266 hoch.
Sieh dir das Ergebnis im Seriellen Monitor an.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Schau dir die Zeile-für-Zeile-Erklärung an, die in den Kommentaren des Quellcodes enthalten ist!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
