Arduino - 7-Segment-Uhr
In diesem Tutorial lernen wir, wie man eine 7-Segment-Uhr mit Arduino baut. Im Detail werden wir zwei Fälle betrachten:
- Arduino liest Zeit (Minute und Sekunde) vom DS3231 RTC-Modul aus und zeigt sie auf dem TM1637 4-stelligen 7-Segment-Modul an
- Arduino liest Zeit (Stunde und Minute) vom DS3231 RTC-Modul aus und zeigt sie auf dem TM1637 4-stelligen 7-Segment-Modul an
Sie können auch das DS1307 RTC-Modul statt des DS3231 RTC-Moduls verwenden, indem Sie eine einzige Codezeile ändern. Siehe DS3231 vs DS1307
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über TM1637-Display, DS3231- und DS1307 RTC-Module
Wenn Sie nichts über das TM1637-7-Segment-Display, DS3231 und DS1307 (Pinbelegung, wie sie funktionieren, wie man programmiert ...) wissen, informieren Sie sich in den folgenden Tutorials darüber:
TM1637- und RTC-Bibliotheken installieren

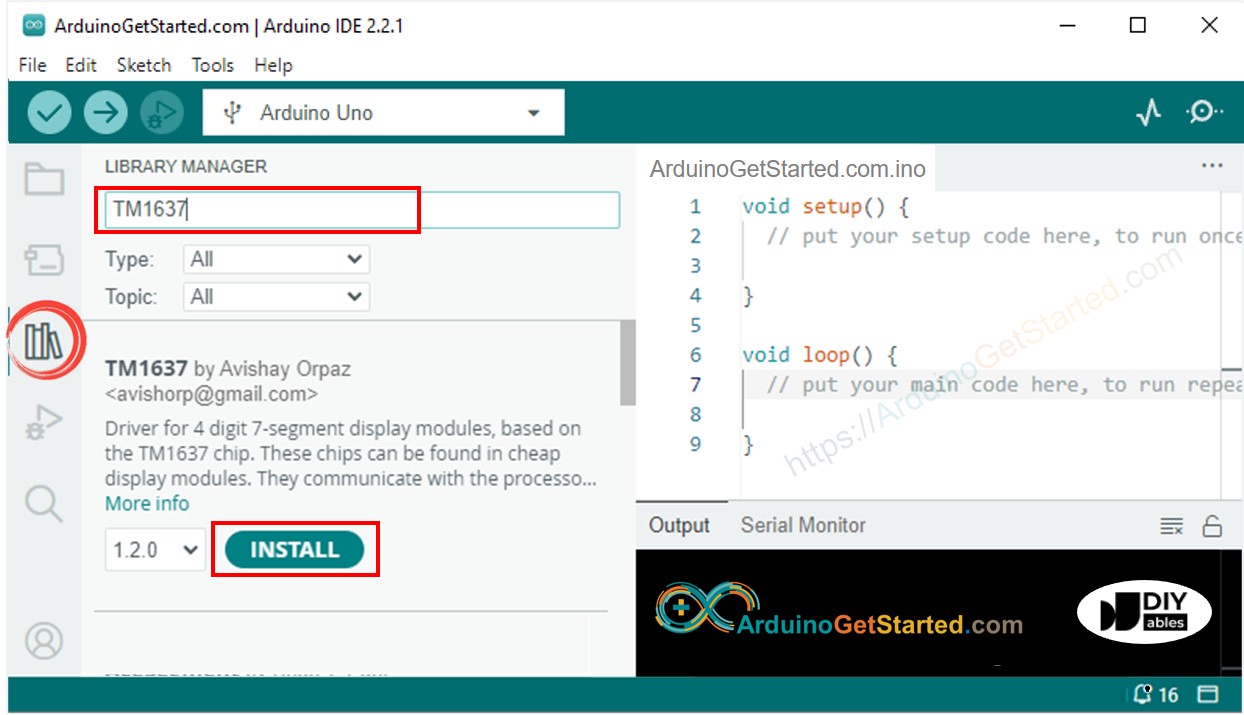

- Gehen Sie zum Bibliotheken Symbol in der linken Seitenleiste der Arduino-IDE.
- Suchen Sie nach „TM1637“, und finden Sie dann die TM1637Display-Bibliothek von Avishay Orpaz
- Klicken Sie auf die Install-Schaltfläche.
- Suche “RTClib”, und finde anschließend die RTC-Bibliothek von Adafruit. Diese Bibliothek funktioniert mit dem DS3231 und dem DS1307.
- Klicke auf die Schaltfläche Installieren, um die RTC-Bibliothek zu installieren.
- Möglicherweise werden Sie aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
- Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.
Verdrahtungsdiagramm

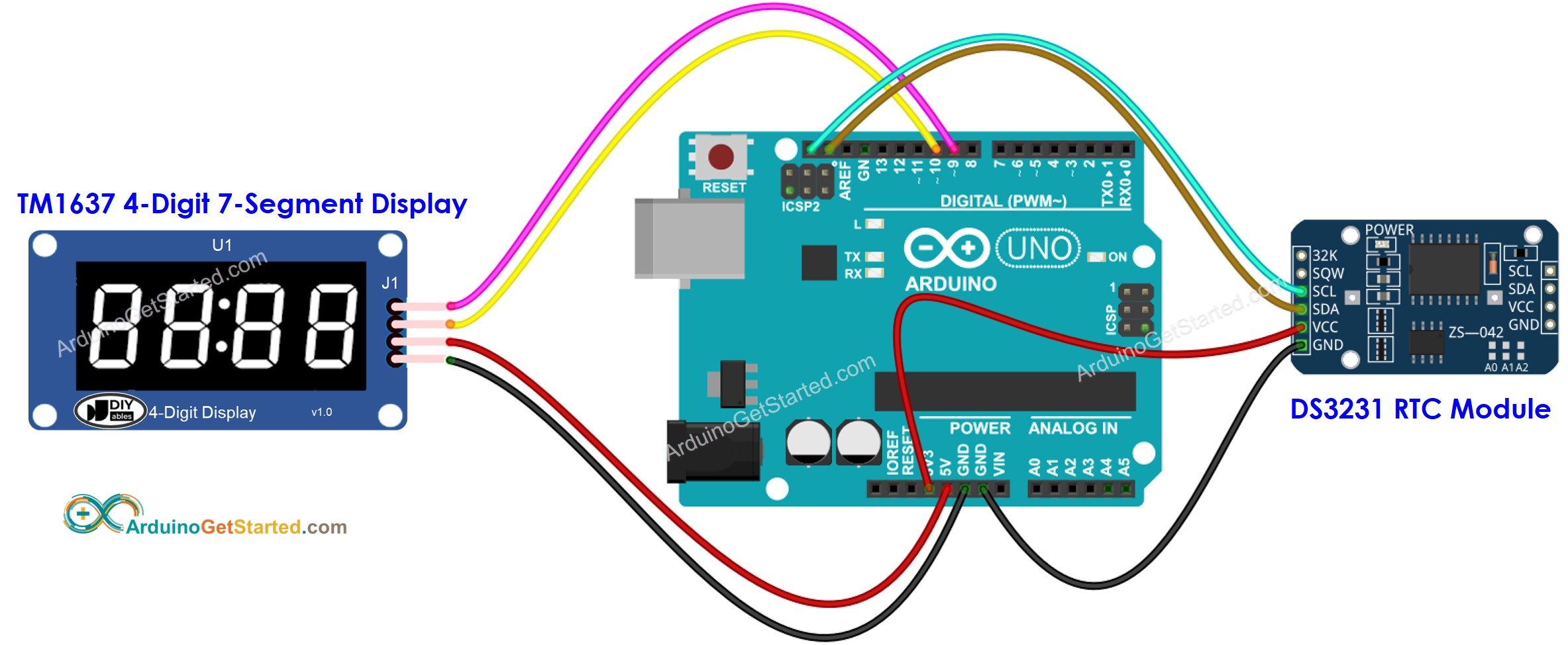

- Das Verdrahtungsdiagramm zwischen Arduino, TM1637 4-stellige 7-Segmentanzeige und DS3231 RTC-Modul.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

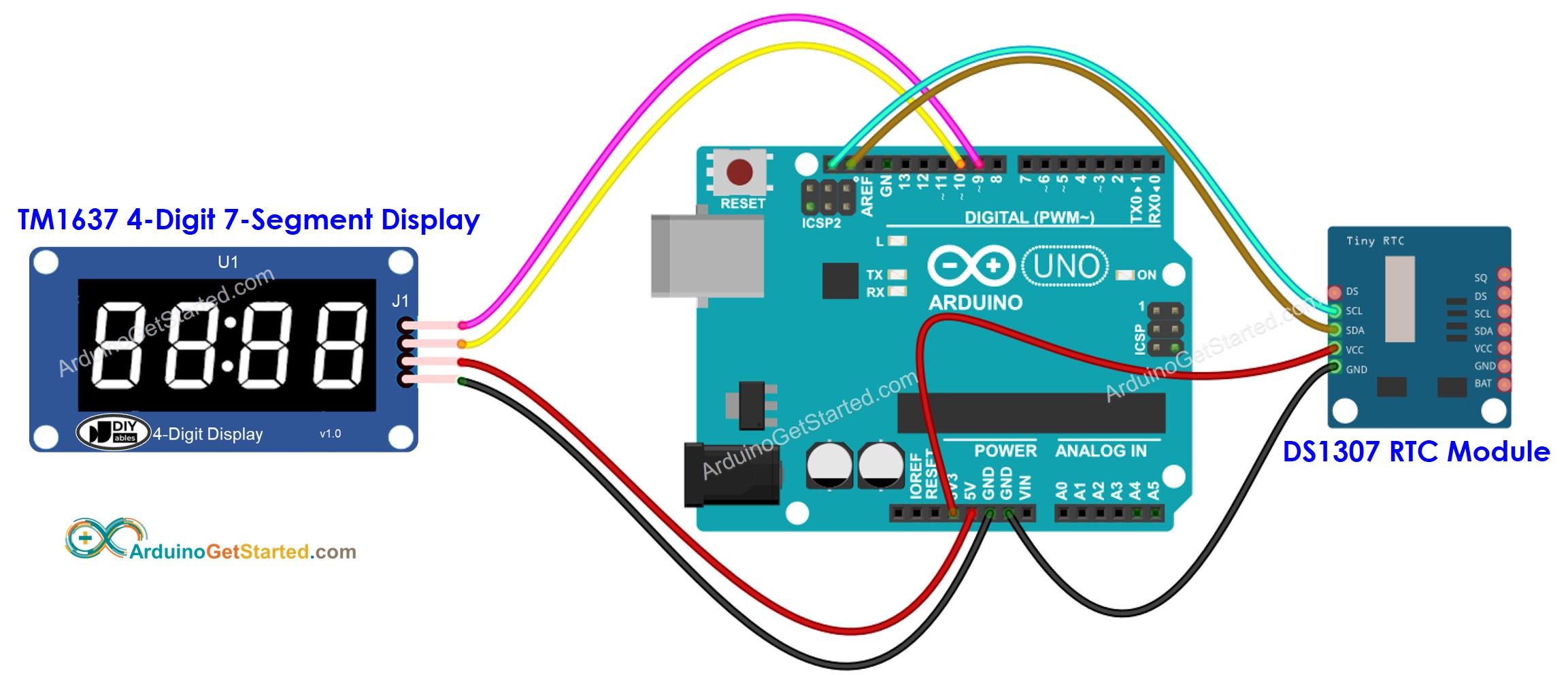

- Das Verdrahtungsdiagramm zwischen Arduino, TM1637 4-stellige 7-Segmentanzeige und DS1307 RTC-Modul.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino-Code - Anzeige von Minuten und Sekunden am 7-Segment-Display
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_m = 0; // the variable to store minute
unsigned long time_s = 0; // the variable to store second
unsigned long last_s = 0; // the variable to store the last updated second
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_m = now.minute();
time_s = now.second();
if (time_s != last_s) { // only update if changed
unsigned long time = time_m * 100 + time_s;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_m);
Serial.print(":");
Serial.println(time_s);
last_s = time_s;
}
}
Schnelle Schritte
- Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
- Klicken Sie in der Arduino-IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino hochzuladen
- Überprüfen Sie das Ergebnis im seriellen Monitor und auf dem TM1637-Display
Code-Erklärung
Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
Wenn Sie das DS1307 RTC-Modul statt des DS3231 RTC-Moduls verwenden möchten, müssen Sie lediglich eine im Code angegebene Zeile kommentieren bzw. entkommentieren.
Arduino-Code - Anzeige von Stunde und Minute auf dem 7-Segment-Display
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_h = 0; // the variable to store hour
unsigned long time_m = 0; // the variable to store minute
unsigned long last_m = 0; // the variable to store the last updated hour
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_h = now.hour();
time_m = now.minute();
if (time_m != last_m) { // only update if changed
unsigned long time = time_h * 100 + time_m;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_h);
Serial.print(":");
Serial.println(time_m);
last_m = time_m;
}
}
