Arduino - Bewegungssensor - LED-Streifen

In diesem Tutorial werden wir die Implementierung eines Arduino-Boards, eines HC-SR501-Bewegungssensors und eines LED-Streifens untersuchen, um ein nahtloses Beleuchtungsautomatisierungssystem zu schaffen. Speziell dafür entwickelt, den LED-Streifen bei Erkennung menschlicher Präsenz zu aktivieren, ist dieses System vielseitig einsetzbar und ideal für verschiedene Anwendungen, wie zum Beispiel:

Erforderliche Hardware

1×Arduino Uno R3
1×USB 2.0 Kabel Typ A/B (für USB-A PC)
1×USB 2.0 Kabel Typ C/B (für USB-C PC)
1×HC-SR501 Bewegungssensor
1×DotStar RGB LED-Streifen
1×5V Netzteil
1×DC-Stromanschluss
1×Verbindungskabel
1×(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1×(Empfohlen) Breadboard-Shield für Arduino Uno
1×(Empfohlen) Gehäuse für Arduino Uno
1×(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1×DIYables STEM V3 Starter-Kit (Arduino enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über LED-Streifen und Bewegungsmelder

Wenn Sie nichts über LED-Streifen und einen Bewegungssensor wissen, lernen Sie in den folgenden Tutorials mehr darüber:

Sie haben die Flexibilität, entweder NeoPixel-, WS2812B- oder DotStar-LED-Streifen zu verwenden. Um die Verkabelung zu vereinfachen, verwendet dieses Tutorial speziell den DotStar-LED-Streifen. Die Anpassung des Codes für andere LED-Streifenarten ist einfach; beziehen Sie sich einfach auf die oben genannten Tutorials zur Orientierung.

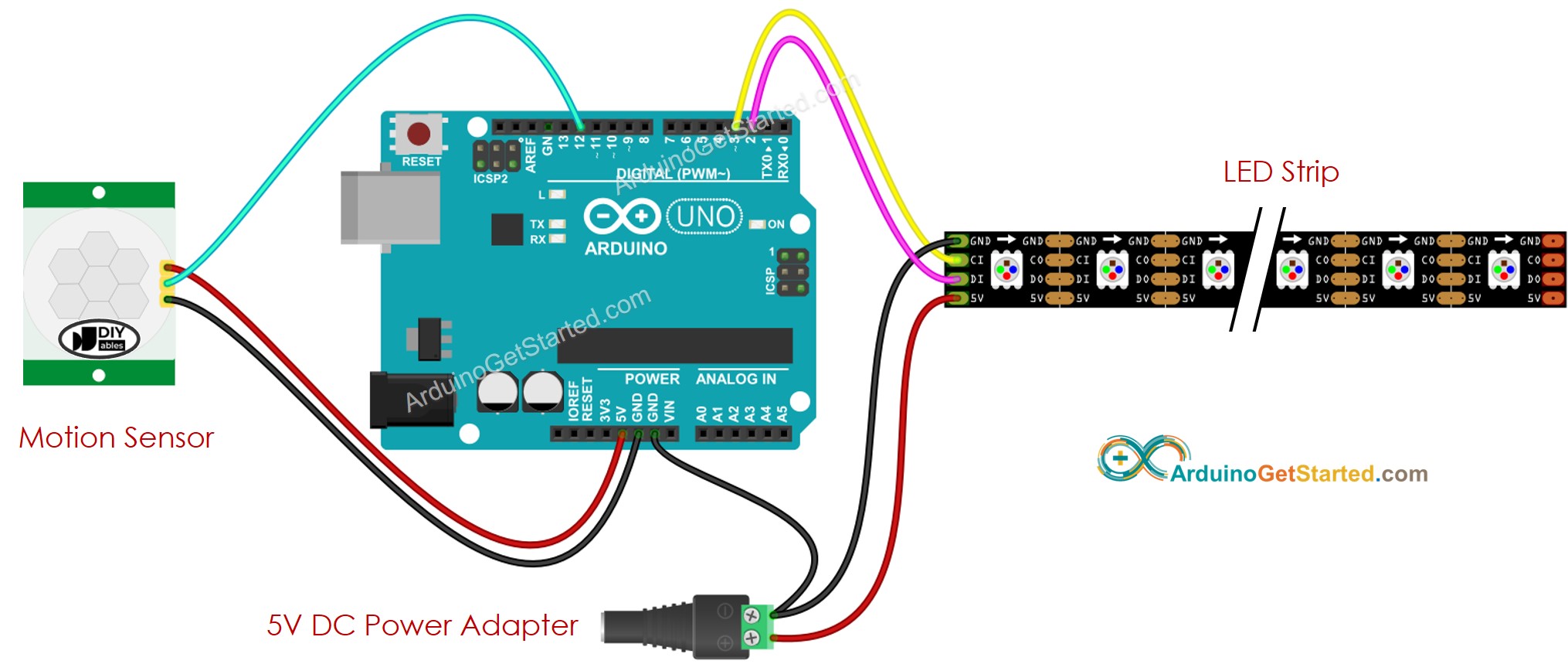

Verdrahtungsdiagramm

Arduino Bewegungsmelder LED-Streifen Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Anfangseinstellung

Time Delay AdjusterScrew it in anti-clockwise direction fully.
Detection Range AdjusterScrew it in clockwise direction fully.
Repeat Trigger SelectorPut jumper as shown on the image.
Ersteinrichtung des Arduino-Bewegungssensors

Arduino-Code - Bewegungsensor steuert LED-Streifen

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-motion-sensor-led-strip */ #include <Adafruit_DotStar.h> #define NUMPIXELS 144 // Number of LEDs in DotStar strip #define DOTSTAR_DATA_PIN 2 // Arduino pin connected to the data pin of DotStar #define DOTSTAR_CLOCK_PIN 3 // Arduino pin connected to the data pin of DotStar #define MOTION_SENSOR_PIN 12 // Arduino pin connected to the OUTPUT pin of motion sensor int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin Adafruit_DotStar strip(NUMPIXELS, DOTSTAR_DATA_PIN, DOTSTAR_CLOCK_PIN, DOTSTAR_BRG); void setup() { Serial.begin(9600); strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED) strip.show(); // Turn OFF all pixels ASAP strip.setBrightness(255); pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); // turn on the led strip for (int pixel = 0; pixel < NUMPIXELS; pixel++) { // red color int r = 255; // CHANGE COLOR AS YOUR DESIRE int g = 0; // CHANGE COLOR AS YOUR DESIRE int b = 0; // CHANGE COLOR AS YOUR DESIRE strip.setPixelColor(pixel, g, r, b); // set color for each pixel } strip.show(); } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); strip.clear(); // turn off all pixel on LED strip strip.show(); } }

Schnelle Schritte

  • Verbinde Arduino über ein USB-Kabel mit dem PC
  • Öffne die Arduino IDE und wähle das richtige Board und den richtigen Port aus
  • Gehe zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE
  • Suche “Adafruit DotStar”, dann finde die DotStar-Bibliothek von Adafruit
  • Klicke auf den Installieren-Button, um die DotStar-Bibliothek zu installieren
Arduino DotStar-Bibliothek
  • Sie werden aufgefordert, die Abhängigkeit zu installieren. Klicken Sie auf die Schaltfläche Alle installieren.
DotStar-Bibliothek für Arduino
  • Kopiere den obigen Code und öffne ihn mit der Arduino IDE
  • Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen
  • Bewege deine Hand vor dem Sensor
  • Schau dir den LED-Streifen an

Sie können den Code ändern, um einen Beleuchtungseffekt hinzuzufügen.
