Arduino-Feueralarm

In diesem Tutorial lernen wir, wie man eine Brandmeldeanlage baut, die Feuer erkennt und Alarm über Sirene und Licht auslöst.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Smoke Sensor (MQ2 Gas Sensor)
1	×	Flame Sensor
1	×	5-in-1 5-way Flame Sensor
1	×	Relais
1	×	12V Fire Alarm Siren Horn
1	×	(Alternativ) 12V Active Buzzer
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Brandmeldeanlage

Die Brandmeldeanlage besteht aus zwei Teilen:

Die Brandfrüherkennung: kann den Rauchsensor (MQ2-Gassensor) und/oder Flammensensor verwenden
Der Alarm: kann eine Sirene (einschließlich Licht und Ton) oder einen Summer (Ton nur) sein

Bei der Branddetektion können Sie einen von zwei Sensoren verwenden. Allerdings empfehlen wir, zur Erhöhung der Zuverlässigkeit sowohl den Rauchsensor als auch den Flammensensor zu verwenden. Wenn Sie nur einen Sensor verwenden, kann das System das Feuer möglicherweise nicht an einigen Stellen in Ihrem Überwachungsbereich erkennen.

Wenn Sie nichts über den MQ-2-Gassensor und den Flammensensor wissen (Pinbelegung, Funktionsweise, Programmierung ...), erfahren Sie in den folgenden Tutorials mehr darüber:

Arduino - MQ2 Gas Sensor tutorial
Arduino - Flame Sensor tutorial

Wie das Brandmeldesystem funktioniert

Arduino liest die Zustände des Rauchsensors und des Flammensensors. Wenn Rauch oder Flamme erkannt wird, aktiviert Arduino das Relais, um einen Alarm auszulösen.

Verdrahtungsdiagramm

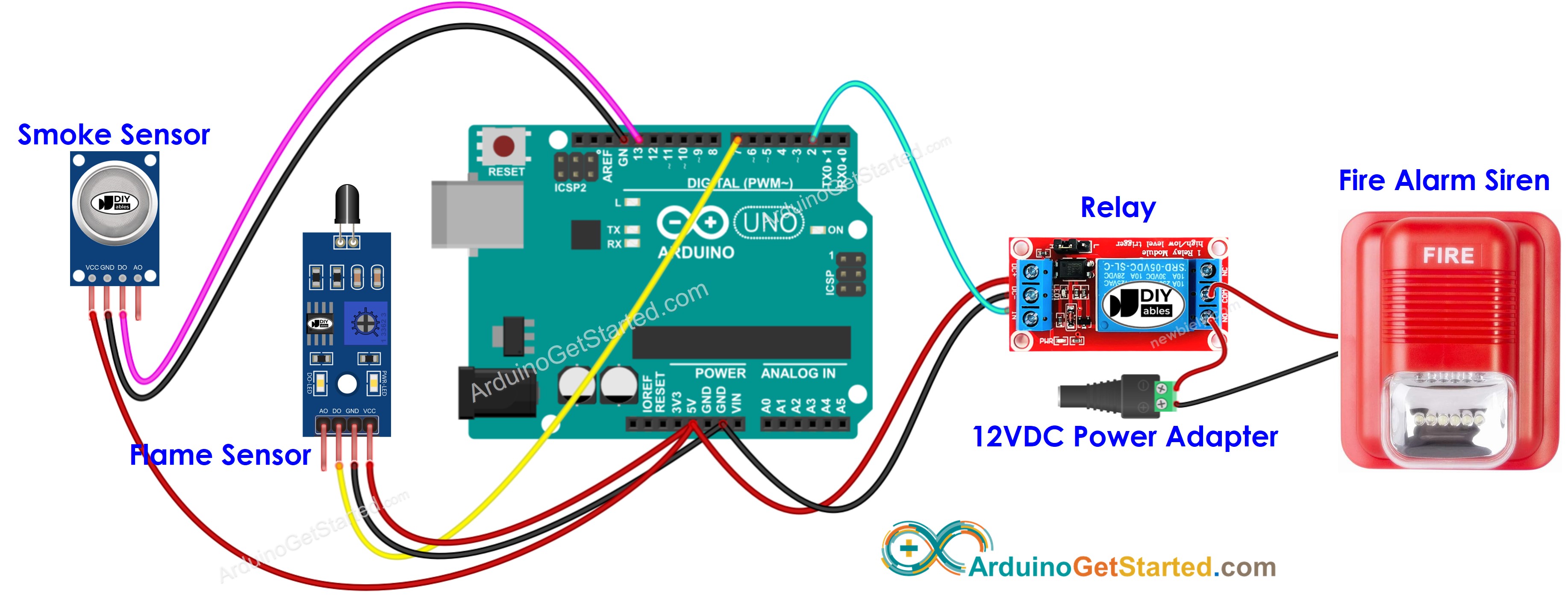

Schaltplan mit einer Sirene

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

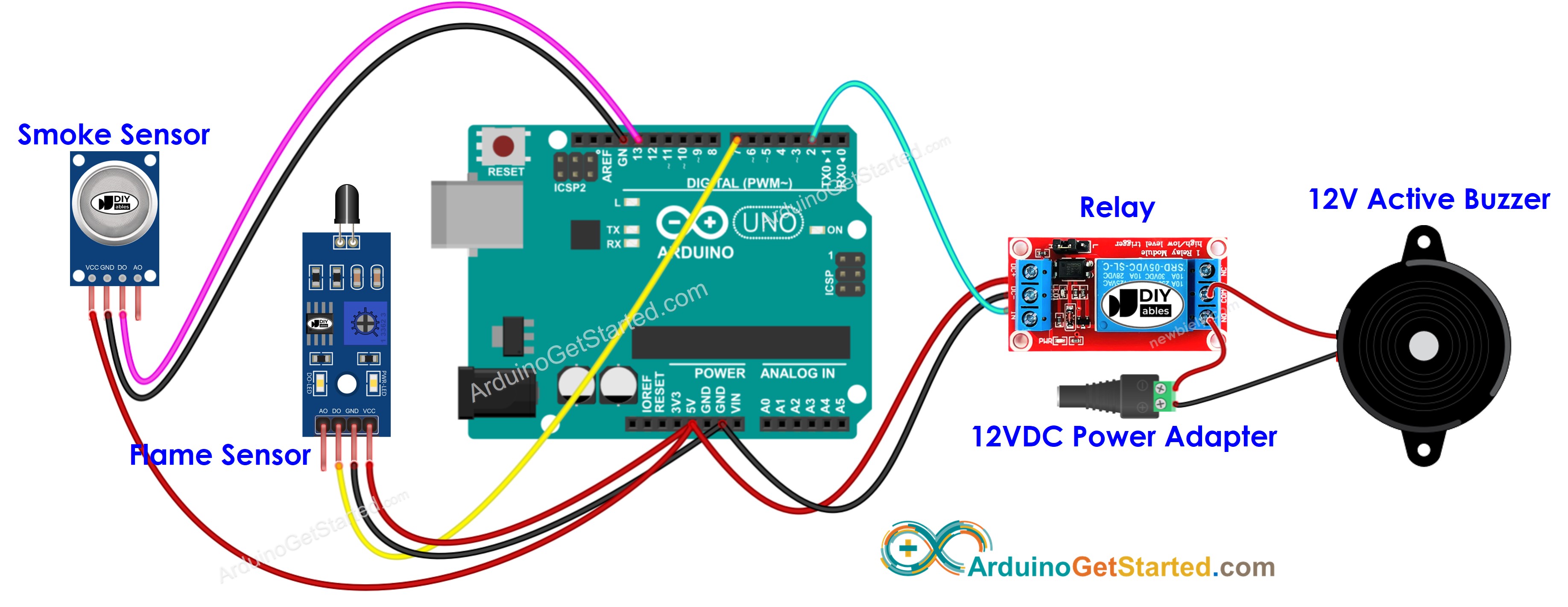

Schaltplan mit einem 12-V-Buzzer

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-fire-alarm */ #define FLAME_PIN 7 // Arduino's pin connected to DO pin of the flame sensor #define SMOKE_PIN 13 // Arduino's pin connected to DO pin of the smoke MQ2 sensor #define RELAY_PIN 2 // Arduino's pin connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the Arduino's pin pinMode(FLAME_PIN, INPUT); pinMode(SMOKE_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); } void loop() { int flame_state = digitalRead(FLAME_PIN); int smoke_state = digitalRead(SMOKE_PIN); if (flame_state == LOW) { Serial.println("Fire is detected based on the flame sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else if (smoke_state == LOW) { Serial.println("Fire is detected based on the smoke sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.println("No fire detected => great!"); digitalWrite(RELAY_PIN, LOW); } }

Schnelle Schritte

Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke auf die Upload-Schaltfläche in der Arduino IDE, um den Code auf Arduino hochzuladen
Öffne den seriellen Monitor in der Arduino IDE
Lade den Code auf den Arduino hoch
Erzeuge etwas Rauch um den Rauchsensor
Erzeuge eine Flamme vor dem Flammensensor
Höre den Alarmton von der Sirene oder dem Summer
Sieh das Ergebnis im seriellen Monitor

COM6

Send

No fire detected => great! No fire detected => great! No fire detected => great! Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming Fire is detected based on the smoke sensor => alarming No fire detected => great! No fire detected => great! No fire detected => great! Fire is detected based on the flame sensor => alarming Fire is detected based on the flame sensor => alarming Fire is detected based on the flame sensor => alarming

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
