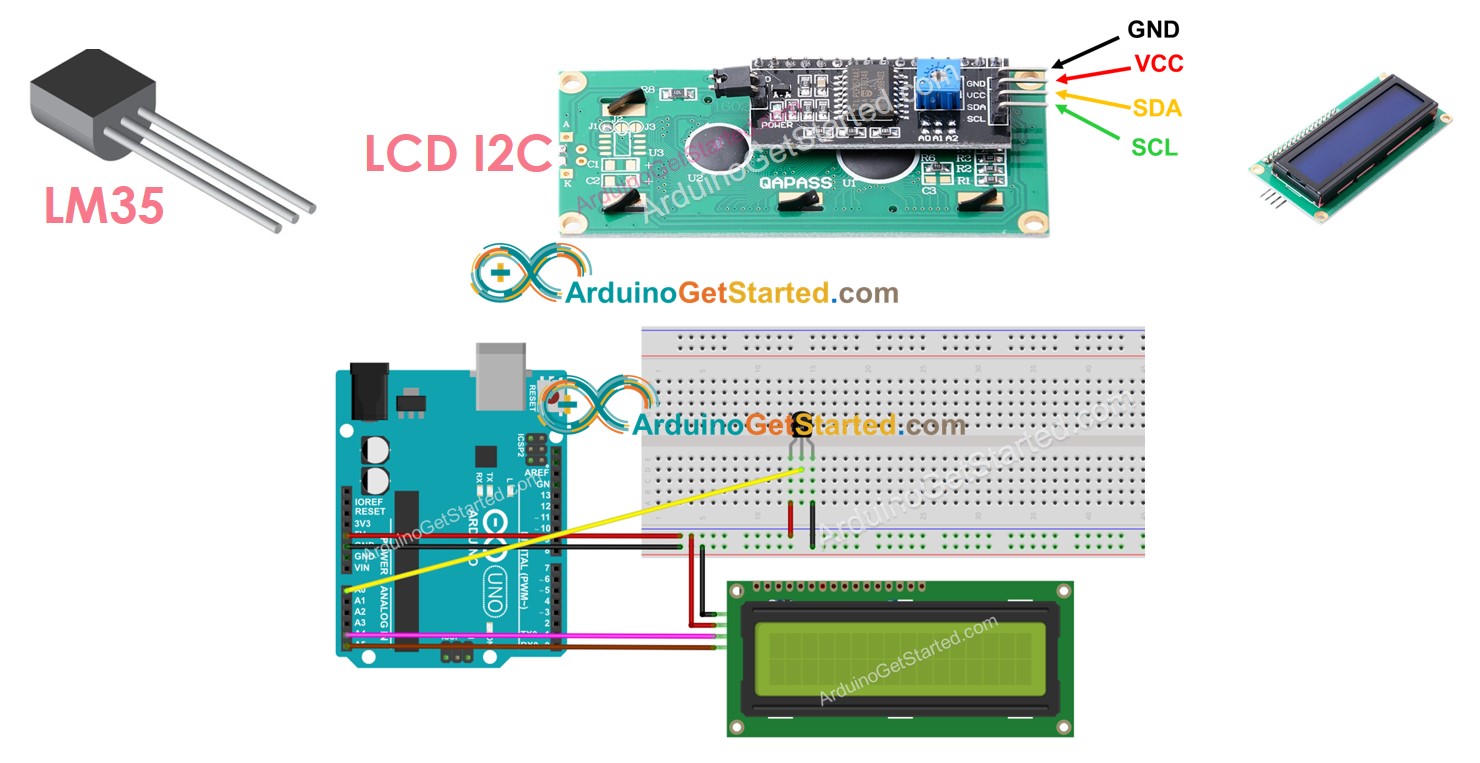

Arduino - Temperaturanzeige vom LM35-Sensor auf dem LCD
In diesem Tutorial lernen wir, wie man die Temperatur vom LM35-Sensor ausliest und sie auf einem LCD-16x2 über I2C anzeigt.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über LM35-Temperatursensor und LCD I2C
Wenn Sie nichts über den LM35-Temperatursensor und LCD I2C wissen (Pinbelegung, Funktionsweise, Programmierung ...), lernen Sie in den folgenden Tutorials mehr darüber.
- Arduino - LCD I2C tutorial
- Arduino - LM35 Temperature Sensor tutorial

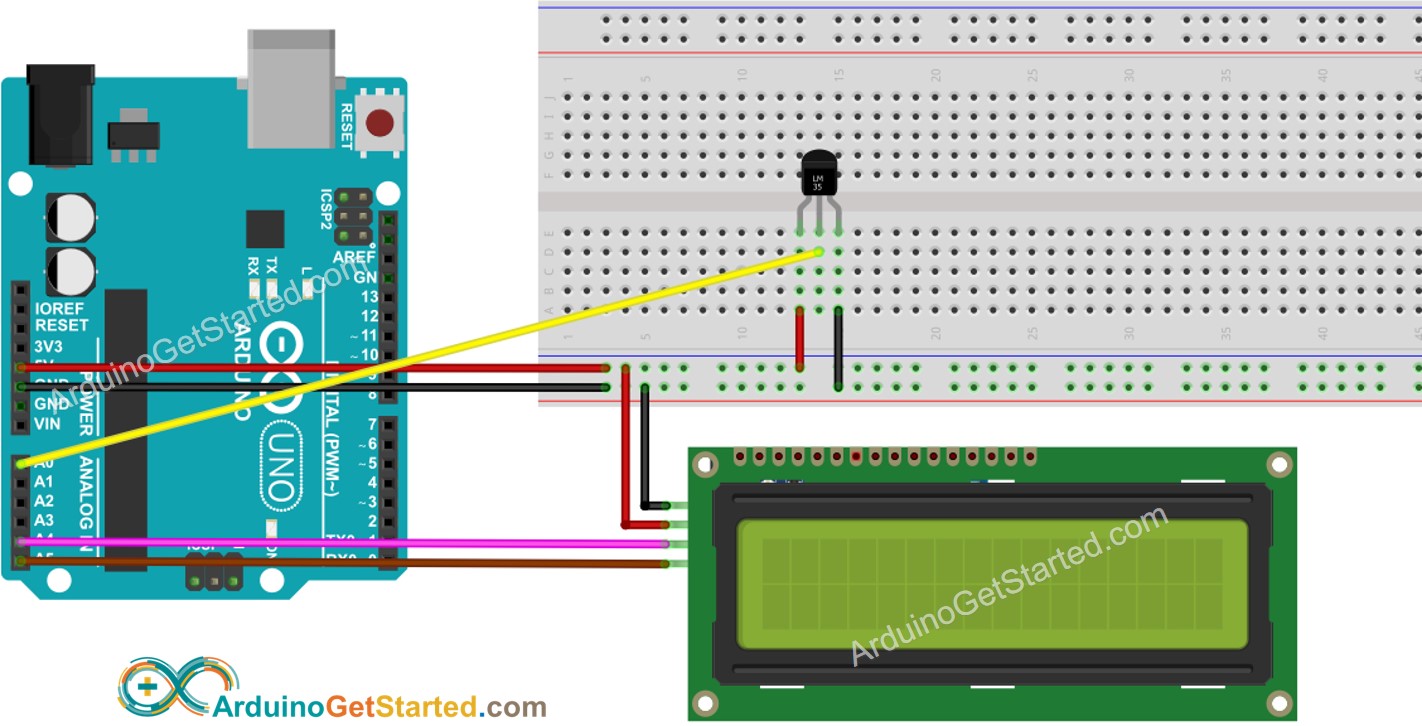

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino-Code - LM35-Temperatursensor - LCD I2C
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-display-temperature-from-lm35-sensor-on-lcd
*/
#include <LiquidCrystal_I2C.h> // LCD I2C library
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0 // pin connected to LM35 temperature sensor
LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
}
void loop() {
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
float tempF = tempC * 9 / 5 + 32; // convert Celsius to Fahrenheit
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print(tempC); // print the temperature in Celsius
lcd.print("°C");
lcd.setCursor(0, 1); // start to print at the second row
lcd.print(tempF); // print the temperature in Fahrenheit
lcd.print("°F");
// print the temperature to Serial Monitor
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
delay(500);
}
Schnelle Schritte
- Öffnen Sie die Arduino-IDE auf Ihrem PC.

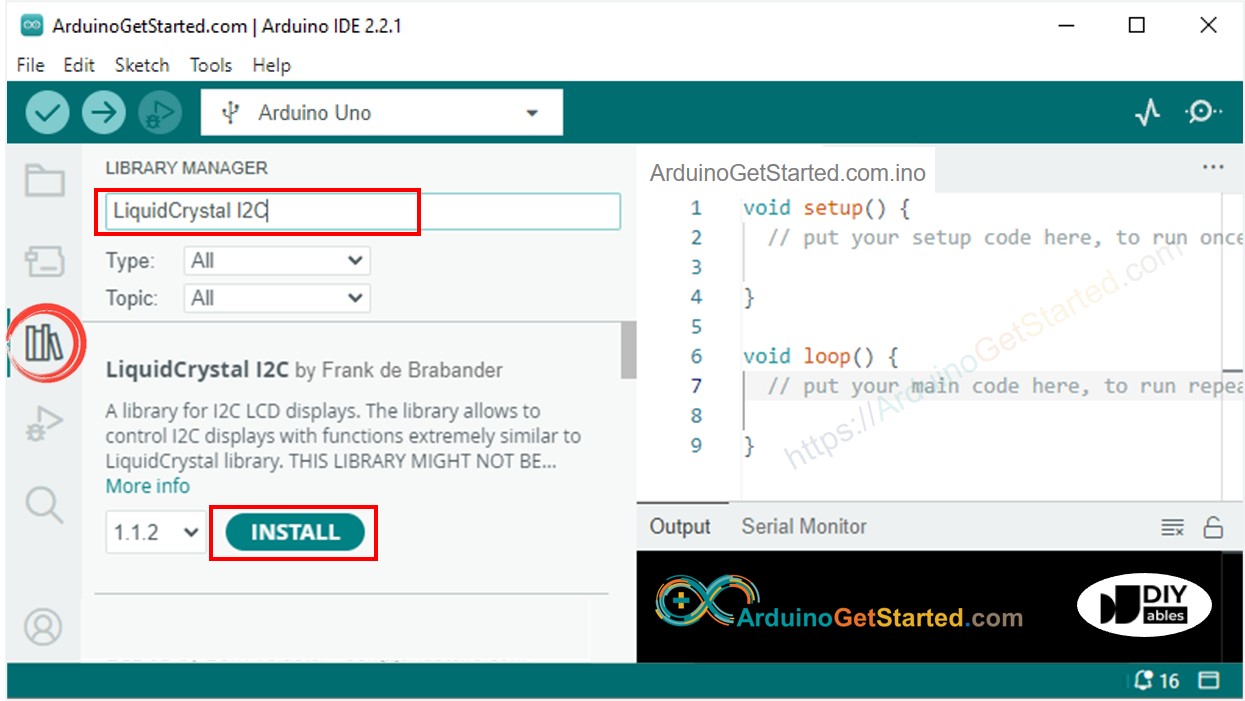

- Navigieren Sie zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
- Suchen Sie nach „LiquidCrystal I2C“, und finden Sie dann die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
- Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.
- Kopiere den obigen Code und öffne ihn mit der Arduino-IDE.
- Klicke auf die Upload-Schaltfläche in der Arduino-IDE, um den Code auf den Arduino hochzuladen.
- Platziere den Sensor auf heißem und kaltem Wasser oder halte den Sensor in deiner Hand.
- Sieh dir das Ergebnis auf dem LCD und dem Serial Monitor an.
※ Notiz:
Die I2C-Adresse des LCD kann je nach Hersteller variieren. Im Code verwendeten wir 0x27, was vom Hersteller DIYables festgelegt wurde.
