Arduino - Wasser-Sensor-Pumpe

In diesem Tutorial lernen wir, wie man einen Arduino verwendet, um eine Pumpe zu aktivieren, die Wasser abpumpt, wenn der Wassersensor Wasser erkennt. Mit anderen Worten werden wir herausfinden, wie man ein automatisches Entwässerungssystem mit einem Arduino, einem Wassersensor und einer Pumpe erstellt.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Water level sensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wassersensor und Pumpe

Wenn Sie nichts über Wassersensoren und Pumpen wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert...), lernen Sie in den folgenden Tutorials mehr darüber:

Arduino - Water Sensor tutorial
Arduino - controls pump tutorial

Wie das automatische Entwässerungssystem funktioniert

Arduino liest periodisch den Wert des Wassersensors aus, dann:

Wenn der Wert größer als ein vordefinierter Schwellenwert ist, schaltet Arduino das Relais ein, um die Pumpe zu aktivieren.
Andernfalls schaltet Arduino die Pumpe aus.

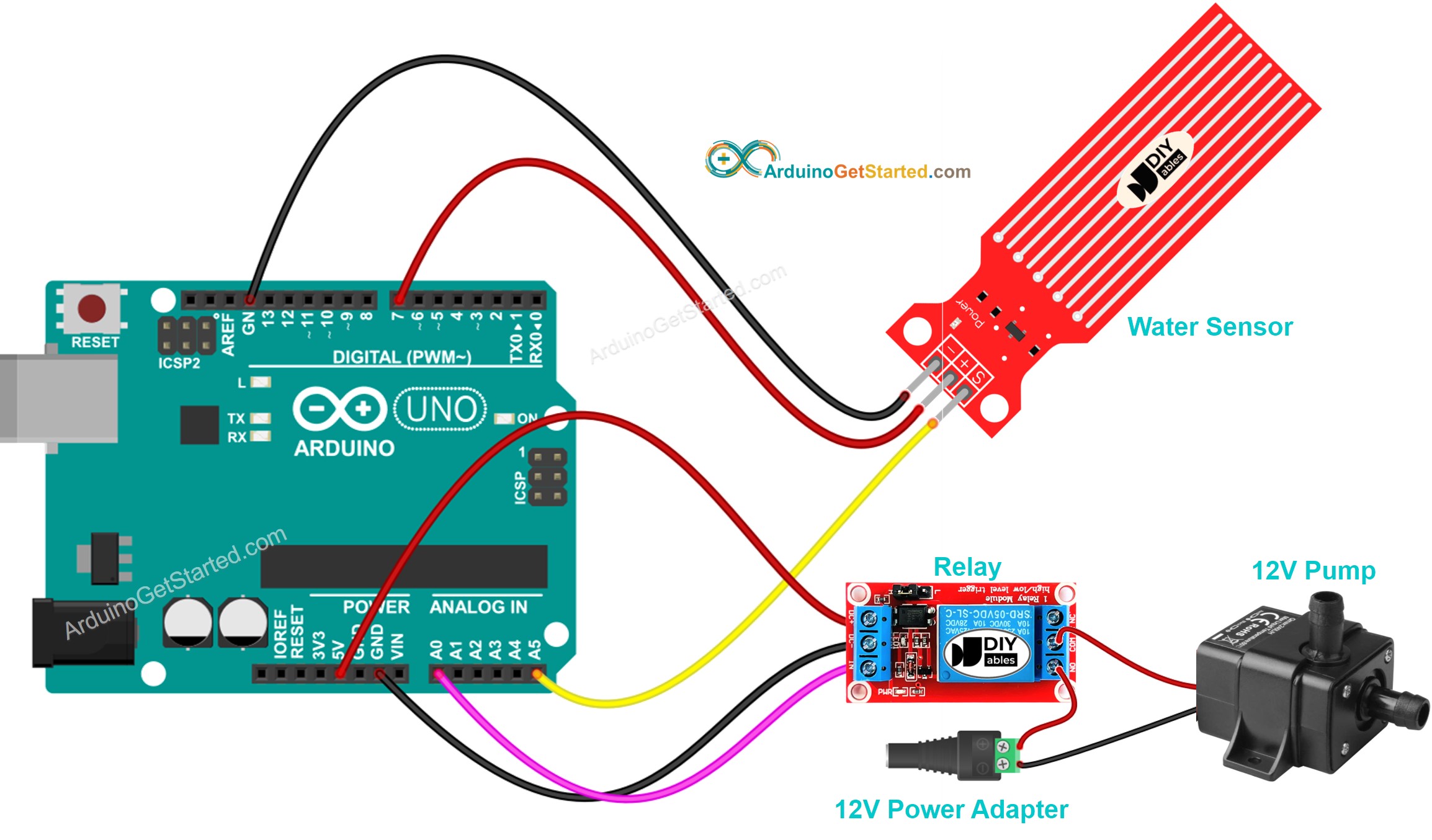

Verdrahtungsdiagramm

Schaltplan zur Pumpensteuerung durch Arduino-Wassersensor

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-water-sensor-pump */ #define RELAY_PIN A0 // The Arduino pin that connects to the relay to control the pump #define POWER_PIN 7 // The Arduino pin that provides the power to the water sensor #define SIGNAL_PIN A5 // The Arduino pin that reads the value from the water sensor #define THRESHOLD 300 // The threshold for water detectiion void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); // configure D2 pin as an OUTPUT pinMode(POWER_PIN, OUTPUT); // configure D7 pin as an OUTPUT digitalWrite(POWER_PIN, LOW); // turn the water sensor OFF digitalWrite(RELAY_PIN, LOW); // turn the pump OFF } void loop() { digitalWrite(POWER_PIN, HIGH); // turn the water sensor's power ON delay(10); // wait 10 milliseconds int value = analogRead(SIGNAL_PIN); // read the analog value from sensor digitalWrite(POWER_PIN, LOW); // turn the water sensor's power OFF if (value > THRESHOLD) { Serial.print("The water is detected"); digitalWrite(RELAY_PIN, HIGH); // turn the pump ON } else { digitalWrite(RELAY_PIN, LOW); // turn the pump OFF } delay(1000); // pause for 1 sec to avoid reading sensors frequently to prolong the sensor lifetime }

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC
Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den richtigen Port
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie in der Arduino-IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino hochzuladen

Den Wassersensor ins Wasser einbauen
Den Zustand der Pumpe sehen

Code-Erklärung

Lies die Zeilen-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!
